Válvula de mariposa manual de sello blando D37A1X-10/16, válvula de mariposa de sello blando con abrazadera de par D371X-16Q

D371XIntroducción a la válvula de mariposa de asiento suave:

D371XEs el código de modelo de la válvula de mariposa de asiento blando con bridas. El disco de esta válvula de mariposa está instalado en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, el disco gira alrededor del eje, y el ángulo de rotación es0°~90°Entre, girar a90°Cuando la válvula está completamente abierta.,Como un componente utilizado para realizar el encendido-apagado y el control de flujo de los sistemas de tuberías, las válvulas de mariposa de sello blando se han utilizado ampliamente en muchos campos como el petróleo, la industria química, la metalurgia, la energía hidroeléctrica, etc. En la tecnología conocida de válvulas de mariposa, la forma de sellado adopta principalmente una estructura de sellado, y los materiales de sellado son caucho, politetrafluoroetileno, etc. Debido a las limitaciones de las características estructurales, no es adecuado para industrias como la resistencia a altas temperaturas, la resistencia a alta presión, la resistencia a la corrosión y la resistencia al desgaste. Una válvula de mariposa avanzada es una válvula de mariposa de triple excentricidad con sello metálico duro. El cuerpo de la válvula y el asiento de la válvula son componentes conectados, y la capa de la superficie de sellado del asiento de la válvula está soldada con materiales de aleación resistentes al calor y a la corrosión. El anillo de sellado apilado blando multicapa está fijado en el disco de la válvula. En comparación con la válvula de mariposa tradicional, esta válvula de mariposa tiene las ventajas de resistencia a altas temperaturas, fácil operación, sin fricción al abrir y cerrar, y el sellado se compensa a medida que aumenta el par del mecanismo de transmisión al cerrar, lo que mejora el rendimiento de sellado de la válvula de mariposa y extiende su vida útil.

D371Xválvula de mariposa de sello blandoCaracterísticas de la estructura del producto:

12. Esta válvula adopta una estructura de doble excentricidad, que tiene una función de sellado que se vuelve más hermética a medida que se cierra, y tiene un rendimiento de sellado confiable.2El material de sellado está hecho de acero inoxidable y caucho resistente al aceite de nitrilo, que tiene una larga vida útil. 3El anillo de sellado de goma puede ubicarse en el cuerpo de la válvula o en la placa de mariposa. Se puede aplicar a medios con diferentes características según la elección del usuario. 4La placa de mariposa adopta una estructura de marco, que tiene alta resistencia, gran área de flujo y pequeña resistencia al flujo. 5La pintura general puede prevenir eficazmente la oxidación y se puede utilizar en diferentes medios siempre que se reemplace el material de sellado del asiento de la válvula.6Esta válvula tiene una función de sellado bidireccional. No se ve afectada por la dirección del flujo del fluido durante la instalación ni por la posición en el espacio. Puede instalarse en cualquier dirección. 7, Esta válvula tiene una estructura única, operación flexible, ahorra mano de obra y es conveniente

D371Xválvula de mariposa de sello blandoLos principales parámetros técnicos ：

Tongjing conocido públicamenteDN（mm)	50～2000		50～1600
Presión nominalPN（MPa)	0.6	1.0	1.6
Prueba de sellado(MPa)	0.66	1.1	1.76
Prueba de fuerza(MPa)	0.9	1.5	2.4
Medios aplicables	Agua, aire, gas natural, petróleo y fluidos débilmente corrosivos.
temperatura adecuada	Caucho de nitrilo:-40°C～90Caucho fluorado ℃:-20°C～200°C
Tasa de fuga	ajustarse aGB/T13927-92estándar

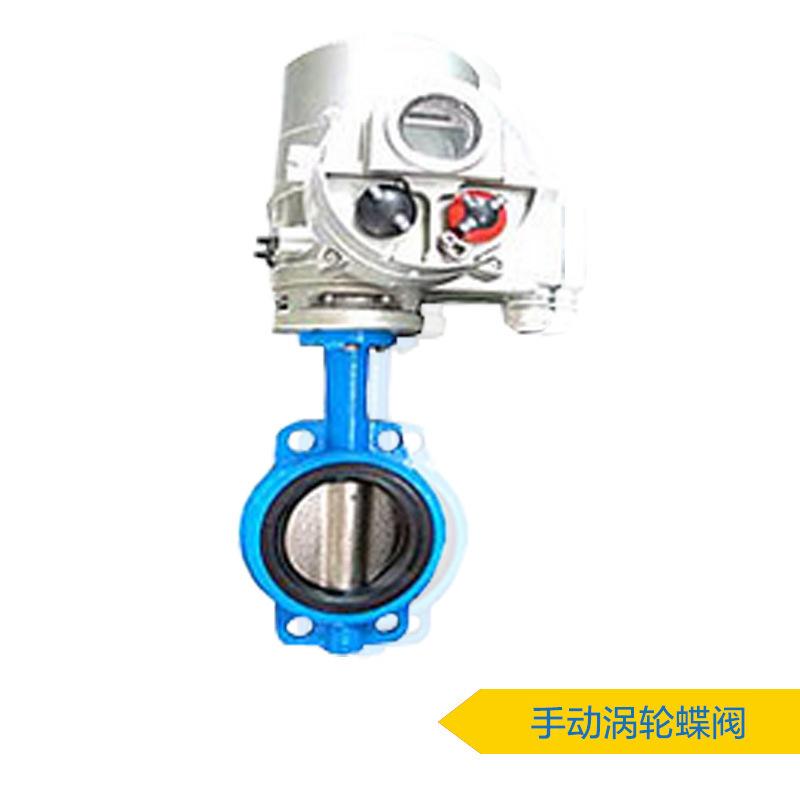

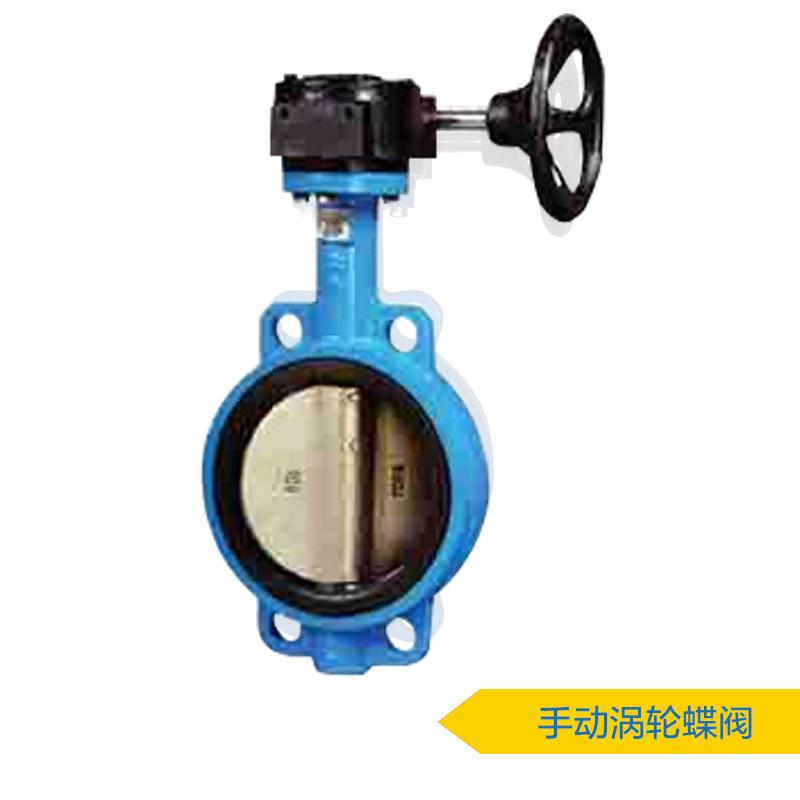

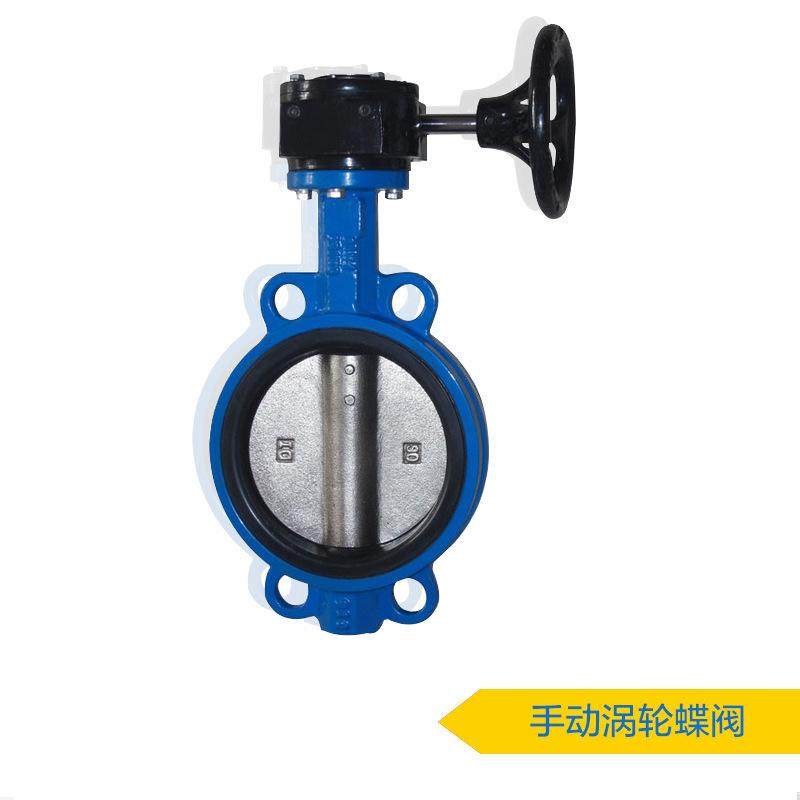

Modo de conducción	D71XLa válvula de mariposa de sello suave tipo wafer se puede seleccionar con accionamiento por tornillo sin fin, eléctrico, neumático, hidráulico.

D371XVálvula de Mariposa ManualMateriales de los componentes principales:

Nombre de la pieza	D71XMateriales de las partes de la válvula de mariposa de sello suave tipo wafer
relleno	grafito flexible
anillo de sellado	Caucho resistente al aceite de nitrilo
eje de la válvula	2Cr13
plato de mariposa	WCB、QT450-10、HT200、HT250
cuerpo de la válvula	WCB、QT450-10、HT200、HT250

D371XVálvula de Mariposa ManualEstándares de implementación ：
