Fabricante de bastidor de rodillos recipiente a presión bastidor de rodillos caminante bastidor de rodillos de soldadura automática 200 toneladas 120 toneladas 150 toneladas


 HGK60 60T marco rodante eléctrico ajustable para chorreado y pinturaAmpliamente utilizado enCalderas, recipientes a presión, petróleo, químicos, maquinariaSoldadura de costura circunferencial de tambores, calderas de vapor y otros componentes cilíndricos en industrias de fabricación. Puede reducir significativamente el tiempo auxiliar y la mano de obra durante las operaciones, ahorrando así costos, y puede soportar entornos operativos hostiles.

Esta máquina es un marco de rodillos ajustable que puede realizar desplazamiento eléctrico y rotación eléctrica. Las velocidades de rotación del rodillo y de desplazamiento del marco de rodillos son ajustables mediante frecuencia variable.Granallado y pintura, tratamiento especial a prueba de polvo, a prueba de explosiones y protector para reductores, motores, cables, gabinetes de control eléctrico y rodamientos。

uno,Los principales parámetros técnicos

1, Carga nominal:60T

2, Adaptarse al rango de diámetro de la pieza de trabajo:ф750-ф4800mm

3, Tipo de rodillo:rueda de poliuretano

4Tamaño del rodillo:Φ450X220mm

5, Velocidad lineal del rodillo:100-1000 mm/min(Frecuencia)

6, Modo de conducción con rodillo activo:Accionamiento síncrono de doble motor

7, Potencia del motor del rodillo:2×2.2KW(Motores a prueba de explosiones)

8, Tipo de rueda de viaje:Rueda de acero completo, endurecida superficialmente

9,Velocidad al caminar:300-3000 mm/min(Frecuencia)

10. Calibre interior del riel guía:2000 mm

11, Potencia del motor de traslación:2×1.5KW(Motores a prueba de explosiones)

12. Potencia total:7,4 kW

13. Suministro de energía (sistema trifásico de cuatro hilos)3P, 380V/220V±10%, 50Hz±2

dos、Requisitos especiales:

1), chorro de arena y pintura

2)Todos los rodamientos están equipados con sellos a prueba de polvo.

3) Todos los motores son a prueba de explosiones.

4) Todos los motores están equipados con cubiertas protectoras de acero

5) El armario de control eléctrico adopta un armario de control eléctrico de doble capa y los cables se pasan a través de tuberías de hierro.

6) Los electrodomésticos utilizan componentes a prueba de explosiones

、Descripción general de estructura y función:

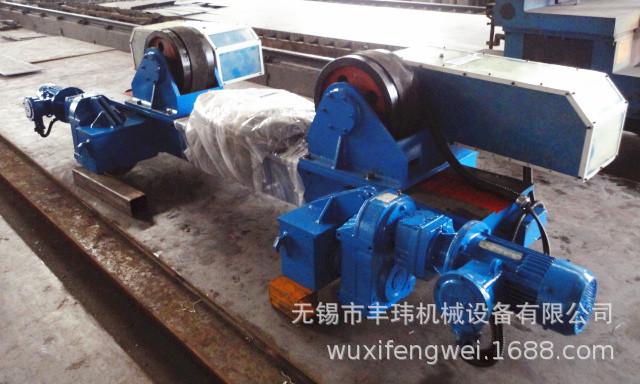

1. El bastidor rodante eléctrico ajustable tipo HGK60 de 60T para chorreado de arena y pintura se compone principalmente deMarco de rodillos móviles ajustables activos (1 pieza), marco de rodillos móviles ajustables impulsados (1 pieza) y sistema de control electrónico (1 juego)Etcétera.

2. Los dos bastidores de rodillos incluidos en esta máquina se colocan en los rieles guía de desplazamiento. El bastidor activo tiene las funciones de desplazamiento eléctrico y rotación eléctrica del rodillo, mientras que el desplazamiento y la rotación del rodillo del bastidor accionado no tienen potencia.

3. Marco de rodilloAjustableEl método de ajuste adopta un ajuste por pasos con tornillo, que se puede ajustar medianteMueva el grupo de rodillos y ajuste la distancia entre los rodillos.porSe adapta a los cambios en el diámetro de la pieza de trabajo。。

4. Todos los rodillos son ruedas dobles de poliuretano en serie. La rueda de poliuretano es un rodillo con un núcleo interior de hierro y un revestimiento de poliuretano en el exterior. La rueda de poliuretano mejora la estabilidad de transmisión y la capacidad de conducción, al tiempo que aumenta la vida útil.

5. Los dos rodillos activos del bastidor de rodillos móviles activos ajustables son impulsados por un motorreductor respectivamente y controlados por el mismo variador de frecuencia. Los rodillos del bastidor de rodillos impulsado no tienen potencia de impulsión.

6. El bastidor del rodillo activo también tiene una función de desplazamiento eléctrico. El bastidor de desplazamiento activo utiliza dos reductores de motor para accionar los dos lados para que se desplacen respectivamente, logrando el movimiento síncrono de los dos lados, realizando así el desplazamiento del bastidor del rodillo y la pieza de trabajo. El bastidor accionado también tiene una función de desplazamiento, pero no está motorizado.
