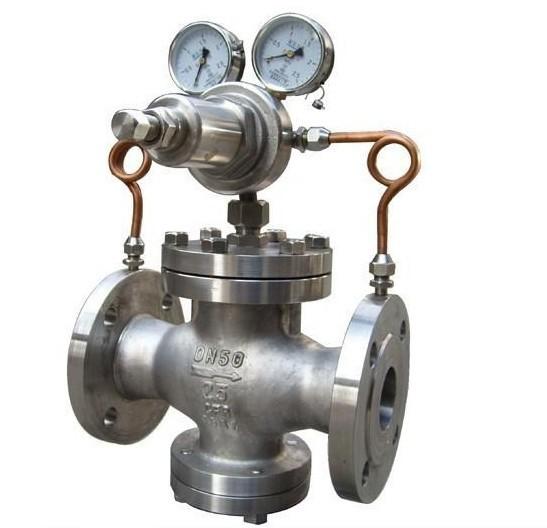

YK43F Válvula de Alívio de Pressão de Gás com Flange Tipo Pistão Piloto Aço Inoxidável 304 para Gás Ar Nitrogênio
110 dias
Mín. R$ 60.360 (120 un.)
Produto 5.0
Cantidad
Dn100 matching flange screws
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Marca
szspsk
Mídia aplicável
Steam
Forma estrutural
Piston type
Ambiente de pressão
Normally pressure
Padrão
National standard
Direção do fluxo
One-way
Modo de acionamento
Pneumatic
Peças e acessórios
Valve body
Formulário
Diaphragm
Tipo (localização do canal)
Pre-guided
Especificações
Dn100 matching flange screws
Uso
Pressure reducing valve
Marca
szspsk
Mídia aplicável
Steam
Forma estrutural
Piston type
Ambiente de pressão
Normally pressure
Padrão
National standard
Direção do fluxo
One-way
Modo de acionamento
Pneumatic
Peças e acessórios
Valve body
Formulário
Diaphragm
Tipo (localização do canal)
Pre-guided
Especificações
Dn100 matching flange screws
Uso
Pressure reducing valve
Marca
szspsk
Mídia aplicável
Steam
Forma estrutural
Piston type
Ambiente de pressão
Normally pressure
Padrão
National standard
Direção do fluxo
One-way
Modo de acionamento
Pneumatic
Peças e acessórios
Valve body
Formulário
Diaphragm
Tipo (localização do canal)
Pre-guided
Especificações
Dn100 matching flange screws
Uso
Pressure reducing valve
Detalles del producto
El texto en las imágenes se puede traducir
Série de válvulas redutoras de pressão | |||||||||||||||||||
Características estruturais e usos da válvula redutora de pressão de gás do pistão piloto YK43F
Esta série de válvulas redutoras de pressão são válvulas redutoras de pressão do tipo pistão piloto. São compostas por duas partes: a válvula principal e a válvula piloto. A válvula principal é composta principalmente por sede da válvula, disco da válvula principal, pistão, mola e outras peças. A válvula piloto é composta principalmente por sede da válvula, disco da válvula, diafragma, mola e mola reguladora e outras peças. A pressão de saída é definida ajustando a pressão da mola reguladora, a mudança de pressão de saída é detectada pelo diafragma e o tamanho da área de fluxo da parte de estrangulamento da válvula principal é ajustado pela abertura e fechamento da válvula piloto para acionar o pistão e atingir a função de redução e estabilização da pressão.
Esta válvula redutora de pressão é usada principalmente em gasodutos, como ar, nitrogênio, oxigênio, hidrogênio, gás liquefeito, gás natural e outros gases.
Principais parâmetros técnicos e indicadores de desempenho
Pressão nominal (Mpa) | 1.6 | 2,5 | 4,0 | 6.4 | 10,0 | 16,0 |
Pressão de teste de casco (Mpa)* | 2.4 | 3,75 | 6,0 | 9.6 | 15,0 | 24 |
Pressão de teste de vedação (Mpa) | 1.6 | 2,5 | 4,0 | 6.4 | 10,0 | 16,0 |
Alta pressão de entrada (Mpa) | 1.6 | 2,5 | 4,0 | 6.4 | 10,0 | 16,0 |
Faixa de pressão de saída (Mpa) | 0,1-1,0 | 0,1-1,6 | 0,1-2,5 | 0,5-3,5 | 0,5-3,5 | 0,5-4,5 |
Desvio característico de pressão (Mpa) △P2P | GB12246-1989 | |||||
Desvio característico de fluxo (Mpa) P2G | GB12246-1989 | |||||
Diferença mínima de pressão (Mpa) | 0,15 | 0,15 | 0,2 | 0,4 | 0,8 | 1,0 |
Vazamento | X/F (PTFE/Borracha): OY (Vedação Rígida): GB12245-1989 | |||||
*: O teste de shell não inclui diafragma e tampa superior
Materiais das peças principais
Nome da peça | Material das peças |
Corpo de válvula, capô, tampa inferior | WCB/FCB* |
Assento de válvula e disco | 2Cr13/304* |
Camisa de cilindro | 2Cr13/25 (cromado duro)/304* |
pistão | 2Cr13/Liga de cobre/Liga de cobre* |
Anéis de pistão | Liga de ferro fundido/para-poliestireno* |
Assento da válvula piloto Haste da válvula piloto | 2Cr13/304* |
diafragma | 1Cr18Ni9Ti |
Mola piloto da válvula principal | 50CrVA |
Mola de ajuste | 60Si2Mn |
Junta (modelo X/F) | Borracha/PTFE |
Corpo da válvula piloto Tampa da válvula piloto | 25/304* |
