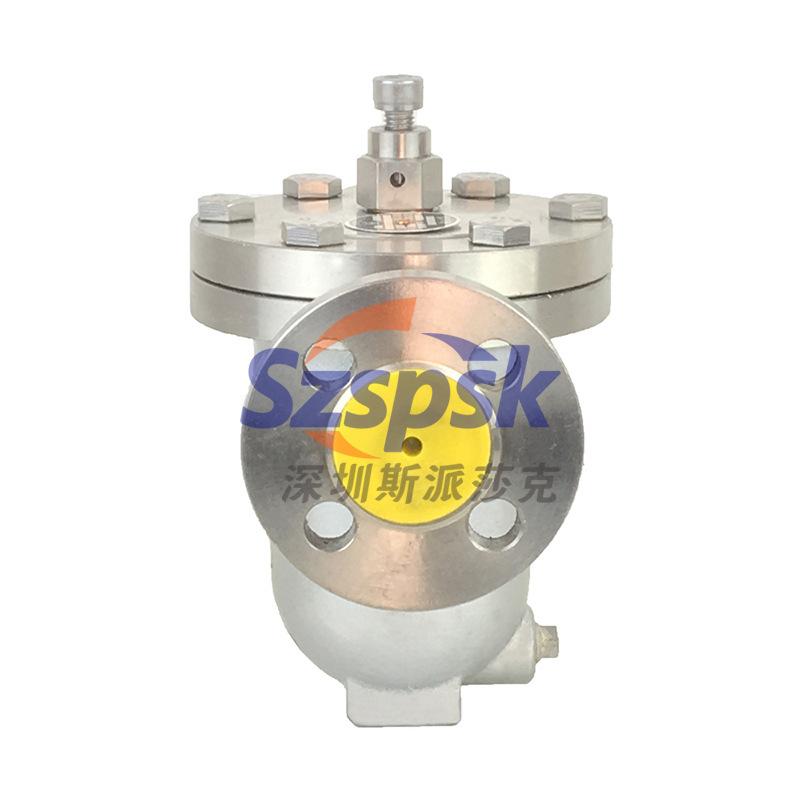

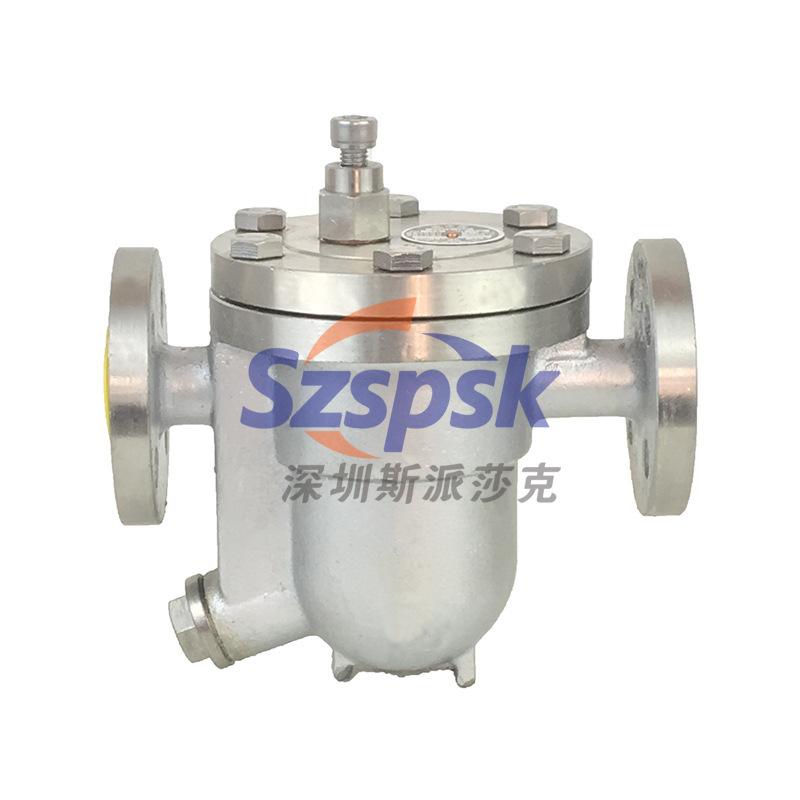

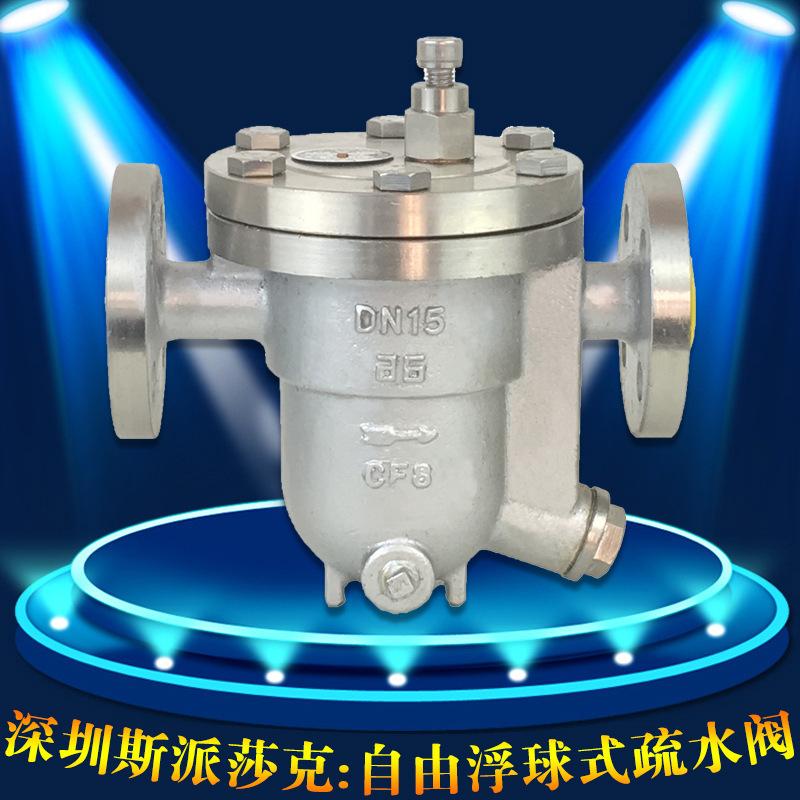

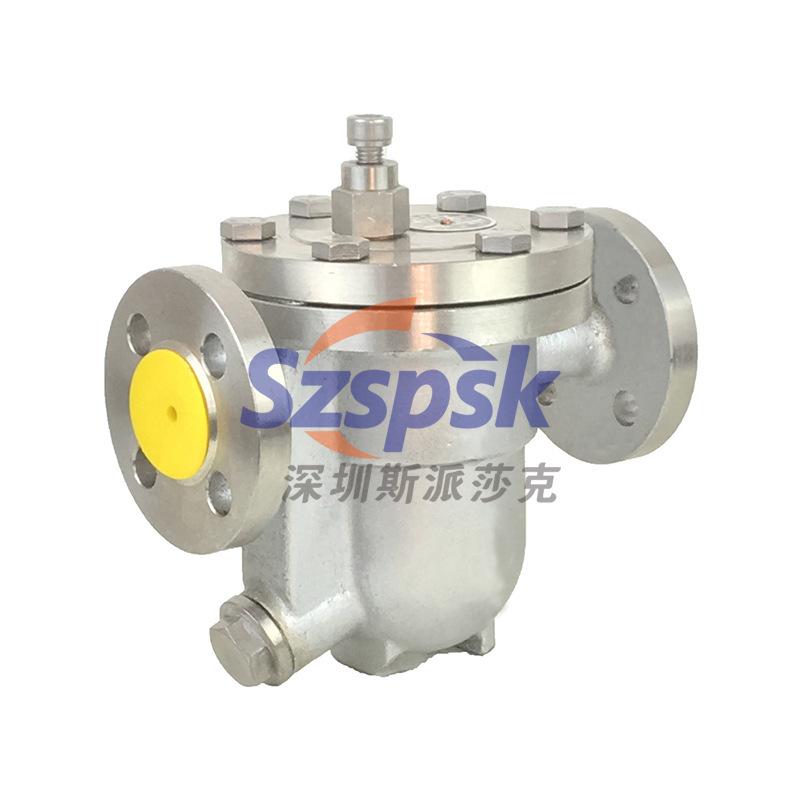

Trampa de vapor de acero inoxidable con rosca de brida tipo flotador libre CS41H-16P DN15 20 25 32
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Descripción del Producto
Purgador de vapor de flotador libre CS41H-16, CS41H-16C, CS41-25, CS41-40: Conexión de brida, estructura de flotador, superficie de sellado del asiento de la válvula de acero inoxidable serie Cr13, presión nominal PN16~PN40, cuerpo de la válvula de hierro fundido (CS41H-16) y acero al carbono (CS41H-16C, CS41-25, CS41-40). Se utiliza en equipos de calentamiento de vapor, redes de tuberías de vapor y sistemas de recuperación de condensado. Elimina el condensado de forma rápida, automática y continua, previniendo eficazmente las fugas de vapor.
principio de funcionamiento：La trampa de vapor de flotador libre utiliza el principio de flotabilidad. El flotador sube y baja según la cantidad de agua condensada y el cambio del nivel de agua. Ajusta automáticamente la apertura del orificio del asiento de la válvula y descarga continuamente agua condensada. Cuando el agua condensada deja de entrar, el flotador cae al fondo y vuelve a la posición cerrada, y el drenaje se detiene. Dado que el orificio del asiento de la válvula de drenaje siempre está por debajo del nivel de agua condensada, se forma un sello de agua, y el agua y el gas se separan naturalmente para lograr que no haya fugas de vapor.
Características① Puede saturar el condensado y evitar que el agua se acumule en el equipo, logrando así la máxima eficiencia de calentamiento. ② Cuando la presión del vapor cambia, no se ve afectado y puede funcionar continuamente con un rendimiento estable. ③ La fuga de vapor es pequeña y el flotador está fabricado con tecnología de rectificado avanzada, con alta precisión y buen rendimiento de sellado. ④ Buen rendimiento de purga de aire automática. ⑤ Larga vida útil, toda la superficie esférica del flotador puede utilizarse como superficie de sellado, sin desgaste concentrado.
Parámetros de rendimiento del producto
Principales parámetros de rendimiento de las trampas de vapor de flotador libre CS41H-16, CS41H-16C, CS41-25, CS41-40 | ||||
modelo | PN | presión laboral/MPa | temperatura adecuada/°C | Medios aplicables |
CS41H-16 | 16 | 1.6 | ≤200 | vapor |
CS41H-16C | 16 | 1.6 | ≤425 | vapor |
CS41H-25 | 25 | 2.5 | ≤350 | vapor |
CS41H-40 | 40 | 4.0 | ≤425 | vapor |
Materiales de las piezas del producto
Piezas y materiales para purgadores de vapor de flotador libre CS41H-16, CS41H-16C, CS41-25 y CS41-40 | |
modelo | Material del cuerpo de la válvula |
CS41H-16 | hierro fundido |
CS41H-16C | acero carbono |
CS41H-25 | acero carbono |
CS41H-40 | acero carbono |
Aspecto del producto y dimensiones estructurales
Aspecto principal y dimensiones estructurales de la trampa de vapor de flotador libre CS41H-16, CS41H-16 (II) (mm) | |||||||||||||||||
CS41H-16 | CS41H-16（II） | ||||||||||||||||
DN | 15 | 20 | DN | 25 | |||||||||||||
D | 170 | 200 | Yo | 310 | |||||||||||||
H | 127 | 142 | H | 240 | |||||||||||||
h | 80 | 90 | h | 178 | |||||||||||||
Peso/kg | 3.5 | 4.5 | Peso/kg | 15 | |||||||||||||
CS41H-16C CS41H-40 (Ⅰ), CS41H-16C CS41H-40 (Ⅱ) Purgador de vapor de flotador libre Aspecto principal y dimensiones estructurales (mm) | |||||||||||||||||
CS41H-16C CS41H-40（Ⅰ） | CS41H-16C CS41H-40（II） | ||||||||||||||||
DN | 15 | 20 | 25 | DN | 25 | 40 | 50 | ||||||||||
Yo | 230 | 230 | 230 | D | 320 | 320 | 320 | ||||||||||
H | 220 | 220 | 220 | H | 295 | 295 | 295 | ||||||||||
h | 150 | 150 | 150 | h | 210 | 210 | 210 | ||||||||||
Peso/kg | 10 | 10.5 | 11 | Peso/kg | 24 | 25 | 26 | ||||||||||
CS41H-16C CS41H-40 (III), CS41H-16C CS41H-40 (IV) Purgador de vapor de flotador libre Aspecto principal y dimensiones estructurales (mm) | |||||||||||||||||
CS41H-16C CS41H-40（III） | CS41H-16C CS41H-40（IV） | ||||||||||||||||
DN | 50 | 65 | 80 | DN | 80 | 100 | |||||||||||
Yo | 430 | 430 | 430 | D | 580 | 580 | |||||||||||
H | 410 | 410 | 410 | H | 540 | 540 | |||||||||||
h | 290 | 290 | 290 | h | 390 | 390 | |||||||||||
Peso/kg | 80 | 83 | 86 | Peso/kg | 130 | 137 | |||||||||||
Tabla de Descarga del Producto (Grado de Subenfriamiento es6°CDesplazamiento continuo a 1000 rpm)
Tabla de descarga de purgador de vapor de flotador libre CS41H-16 (kg/h) | ||||||||||||||||||||||
Diferencia de presión de trabajo/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |||||||||||||||
Desplazamiento | CS41H-16 | 160 | 230 | 300 | — | — | — | — | ||||||||||||||
110 | 160 | 250 | 360 | — | — | — | ||||||||||||||||
90 | 130 | 200 | 280 | 290 | — | — | ||||||||||||||||
50 | 80 | 120 | 180 | 210 | 260 | — | ||||||||||||||||
40 | 50 | 80 | 140 | 170 | 210 | 260 | ||||||||||||||||
CS41H-16II | 1400 | 2000 | 2800 | — | — | — | — | |||||||||||||||
1000 | 1300 | 1800 | 3100 | — | — | — | ||||||||||||||||
800 | 1000 | 1400 | 2500 | 3500 | — | — | ||||||||||||||||
600 | 800 | 1100 | 2000 | 2900 | 3800 | — | ||||||||||||||||
500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | ||||||||||||||||
Tabla de capacidad de descarga de purgador de vapor de flotador libre CS41H-16C (Ⅰ, Ⅱ, Ⅲ, Ⅳ) (kg/h) | ||||||||||||||||||||||
Diferencia de presión de trabajo/MPa | 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 | |||||||||||||||
Desplazamiento | código de productoⅠ（Φ68） | 180 | 210 | 280 | 450 | 560 | 620 | 660 | ||||||||||||||
código de productoII（Φ120） | 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 | |||||||||||||||
código de productoIII（Φ190） | 2820 | 4200 | 5080 | 7000 | 8530 | 10200 | 12100 | |||||||||||||||
código de productoIV（Φ220） | 4200 | 6800 | 8500 | 10270 | 12400 | 15800 | 18500 | |||||||||||||||
Tabla de capacidad de descarga de purgador de vapor de flotador libre CS41H-40 (Ⅰ, Ⅱ, Ⅲ, Ⅳ) (kg/h) | ||||||||||||||||||||||
Diferencia de presión de trabajo/MPa | 0.03 | 0.5 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.6 | 4.0 | |||||||||||||
Desplazamiento | código de productoⅠ（Φ68） | 100 | 270 | 380 | 440 | 480 | 520 | 580 | 610 | 630 | ||||||||||||
código de productoII（Φ120） | 400 | 1100 | 1620 | 1900 | 2100 | 2280 | 2560 | 2780 | 2900 | |||||||||||||
código de productoIII（Φ190） | 1060 | 2770 | 4250 | 4900 | 5400 | 5920 | 6550 | 7050 | 7300 | |||||||||||||
código de productoIV（Φ220） | 1580 | 4160 | 6430 | 7520 | 8450 | 9000 | 10000 | 10800 | 11200 | |||||||||||||
