PLHY-50 50TParámetros técnicos principales de la vulcanizadora de placas:
1. Fuerza combinada nominal:0.5Minnesota
2. Presión máxima del fluido de trabajo:16.0MPa
3. Carrera máxima del émbolo:250 mm
4. Zona de placa calefactora:400×400 (mm)
5. Presión por unidad de área de la placa calefactora:3.1MPa
6. Número de capas de trabajo:2 capas
7. Espaciado de la placa calefactora:125 mm
8. Potencia de calentamiento de la placa caliente de una sola capa:3 kW
9. Potencia térmica total:9 kW
10. Temperatura máxima de funcionamiento de la placa calefactora:300℃
11. Motor eléctrico:2kW, 1420 rpm
12. Peso:acerca de1300 kg
13. Dimensiones totales (largo × ancho × alto):1600×400×1440(mm)
dos,PLHY-50 50TIntroducción al Reómetro de Placa:
Esta máquina es adecuada para la vulcanización de diversos productos de caucho, plástico, modelos y no modelos. También se puede utilizar para el prensado de piezas de prueba en laboratorios e instituciones de investigación.

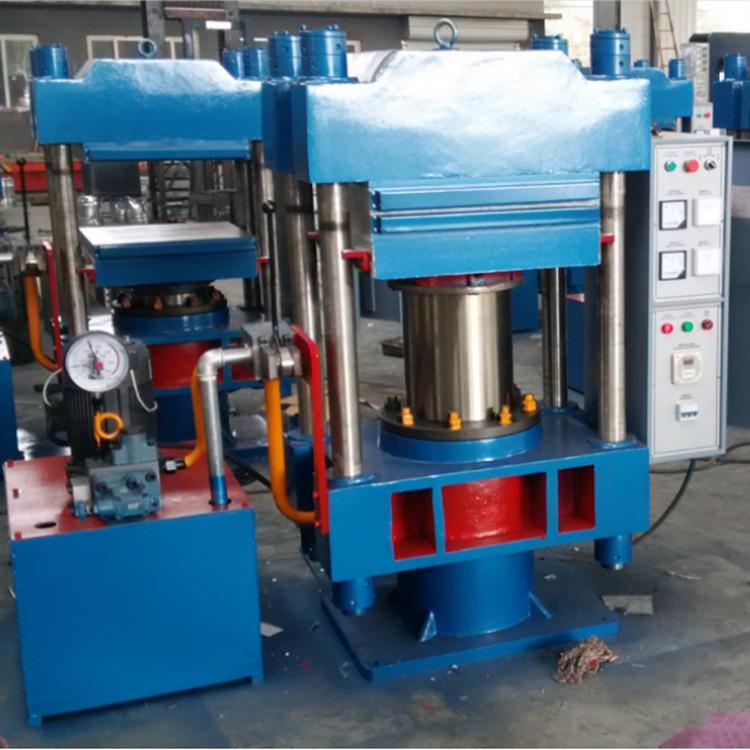

La estructura de la máquina vulcanizadora es una estructura de columna y la forma de prensado es del tipo de prensado hacia abajo.
Esta máquina está equipada conLa bomba doble YCB-25/4 es accionada directamente por un motor eléctrico, que arranca mediante un arrancador magnético y cuenta con un relé térmico integrado para protección contra sobrecargas. Si el motor se sobrecarga o presenta una falla, se detiene automáticamente.
La placa calefactora central de esta máquina está instalada con precisión en el centro de las cuatro columnas y equipada con un marco guía. Esta máquina utiliza elementos calefactores eléctricos tubulares, no requiere caldera, reduce la contaminación atmosférica, mantiene el taller limpio, es fácil de operar, segura y fiable. Puede utilizarse de forma independiente, lo cual resulta cómodo para los usuarios. La máquina cuenta con un depósito de aceite en la esquina inferior izquierda, que se llena con aceite para que la bomba circule y funcione. Se recomienda el tipo de aceite utilizado.Aceite hidráulico N32# o N46#: debe filtrarse con un filtro de malla 100/25×25 antes de inyectarlo en el tanque. El aceite debe mantenerse limpio y libre de impurezas.
tres,PLHY-50 50TEquipo de sulfuración de placasGestión y operación
La máquina está equipada con una caja de control eléctrica para accionar el motor, arrancar y parar, y controlar el sistema de calefacción. La palanca de la válvula de control controla la dirección del flujo del aceite a presión. Antes de usar el equipo, llene el depósito de aceite con aceite puro filtrado. El depósito cuenta con un orificio de llenado, y el nivel de llenado debe alcanzar la marca de nivel.
Antes de que el equipo se ponga en funcionamiento normal, debe probarse al ralentí. Antes de la prueba de funcionamiento, primero debe comprobar si las piezas de conexión están flojas y si las tuberías están firmes. Los requisitos específicos para la prueba de funcionamiento son los siguientes:
1、Empuje la manija de la válvula de control hacia abajo para abrirla, iniciar la bomba de aceite y dejar que la bomba de aceite funcione en vacío.Después de 10 minutos, el sonido vuelve a la normalidad antes de poder funcionar sin carga.
2. Empuje la manija hacia arriba para cerrar la válvula de control, permitiendo que el aceite hidráulico con cierta presión ingrese al cilindro y haciendo que el émbolo se eleve hasta el punto en que se cierra la placa caliente.
3. El número de cierres de la placa caliente durante la prueba de marcha en vacío no debe ser inferior a 5 veces. La máquina solo podrá utilizarse con normalidad una vez confirmado que cumple con los requisitos de diseño.
Cuatro,PLHY-50 50TEquipo de sulfuración de placasDescripción hidráulica
El sistema hidráulico de la vulcanizadora consta de una bomba de aceite, una válvula de control, un cilindro de aceite y un tanque de almacenamiento de aceite. La bomba de aceite es una bomba de aceite de rotor de doble leva con una presión de salida nominal de16,0 MPa.
La válvula de control incluye válvula manual, válvula unidireccional, válvula reguladora de presión y válvula de alivio de descarga.
Cuando el motor está en marcha, el aceite entra en la bomba desde el filtro del tanque y llega a la válvula de control a través del tubo de descarga. En este momento, si la válvula manual está cerrada, el aceite entra en el cilindro a través de la válvula y el tubo, impulsando el émbolo hacia arriba. Como se mencionó anteriormente, cuando la presión alcanza el valor especificado, si el motor se detiene, la válvula unidireccional se cierra automáticamente, evitando que la presión en el cilindro disminuya (el indicador de límite superior del manómetro se ajusta a la presión de trabajo requerida, pero no más de...)16,0 MPa)。
Si se abre la válvula manual, el aceite del cilindro se presionará de vuelta al tanque de almacenamiento a través de la válvula manual del cilindro y la tubería de aceite, debido al peso muerto de la plataforma elevadora y el émbolo. La placa caliente bajará. El manómetro se controla en la válvula de control y está conectado al cilindro hidráulico.
cinco,PLHY-50 50TEquipo de sulfuración de placasDescripción del sistema eléctrico
Notas generales:
Esta máquina adopta380 V, 50 Hz trifásicoCuatro cablesFuente de alimentación, dispositivos de control interno220 V, el circuito de control eléctrico está equipado con dispositivos de protección contra cortocircuitos, sobrecargas y otros dispositivos de seguridad.
control de temperatura:
Los elementos calefactores del sistema de calefacción eléctrica sonLa placa calefactora incorpora un calentador de resistencia tubular de 0,5 kW y 110 V. Este calentador también está equipado con un termopar o resistencia térmica de platino para visualizar su temperatura, y tres reguladores de temperatura (BT1, BT2 y BT3) controlan la temperatura de cada capa. Tras cerrar el interruptor de calentamiento SA3, el regulador de temperatura se activa y controla los contactores de CA KM2, KM3 y KM4, respectivamente, para que los calentadores de cada placa se activen. Cuando la temperatura de la placa alcanza la temperatura establecida, el regulador de temperatura controla el calentador para que corte automáticamente la alimentación y mantenga una temperatura constante. La temperatura de calentamiento se puede ajustar para satisfacer los requisitos del proceso de diferentes productos de caucho.
3、Sistema de control:
Enciende el interruptorQS, el indicador de potencia HL1 está encendido, presione el botón SB2, el contactor de CA KM1 se atrae y se autobloquea, el motor de la bomba de aceite M se enciende y el molde se eleva. En este momento, como los puntos normalmente abiertos 13-19 de KM1 están cerrados, KA2 se energiza y se autobloquea, y sus puntos normalmente abiertos 7-9 están cerrados, y el manómetro de presión de contacto eléctrico de etapa SP se alimenta. Cuando la presión alcanza la presión de vulcanización establecida, 11-9 se cierra, KA1 se energiza y atrae, y sus puntos normalmente abiertos 13-15 desconectan el circuito de control del contactor de CA KM1, y cada punto normalmente abierto vuelve a estar normalmente abierto, y el motor de la bomba de aceite se detiene. En este momento, el relé de tiempo KT comienza a cronometrar, y KT actúa después de cierto tiempo, y sus puntos normalmente abiertos cerrados retardados 1-23 se cierran, y la alarma HA se energiza para alarmar, y el tiempo de vulcanización ha transcurrido. En este momento, se puede presionar el botón de parada de emergencia SB1 para abrir el molde. Esta máquina cuenta con una función de reposición automática de presión. Cuando la presión desciende al valor especificado, el manómetro de contacto eléctrico 9-13 se cierra, el contactor de CA KM1 se energiza, su punto normalmente abierto 13-19 se cierra y se energiza, y el motor de la bomba de aceite se energiza para comenzar a funcionar. Cuando la presión alcanza la presión de vulcanización, el contactor 9-11 se reconecta y la bomba de aceite se detiene. Esto se repite para lograr la reposición de presión.
4. Notas:
1. Antes de la prueba de funcionamiento, verifique las condiciones del cableado y si los terminales son firmes y confiables y si la dirección de funcionamiento del motor es consistente con los requisitos.
2. Todos los equipos eléctricos deben estar correctamente conectados a tierra y de forma confiable mediante cables de 2,5 metros cuadrados o más.
3. Revise los contactos de cada componente eléctrico. Si están dañados, reemplácelos o repárelos a tiempo.
4. Para el mantenimiento del regulador indicador de temperatura, consulte el manual de instrucciones del regulador indicador de temperatura.
5. Al usar por primera vez o cambiar el proceso, la presión de vulcanización (aguja superior del manómetro de presión de contacto eléctrico y la caída de presión especificada (aguja inferior del manómetro)) y el tiempo de vulcanización deben configurarse primero.
