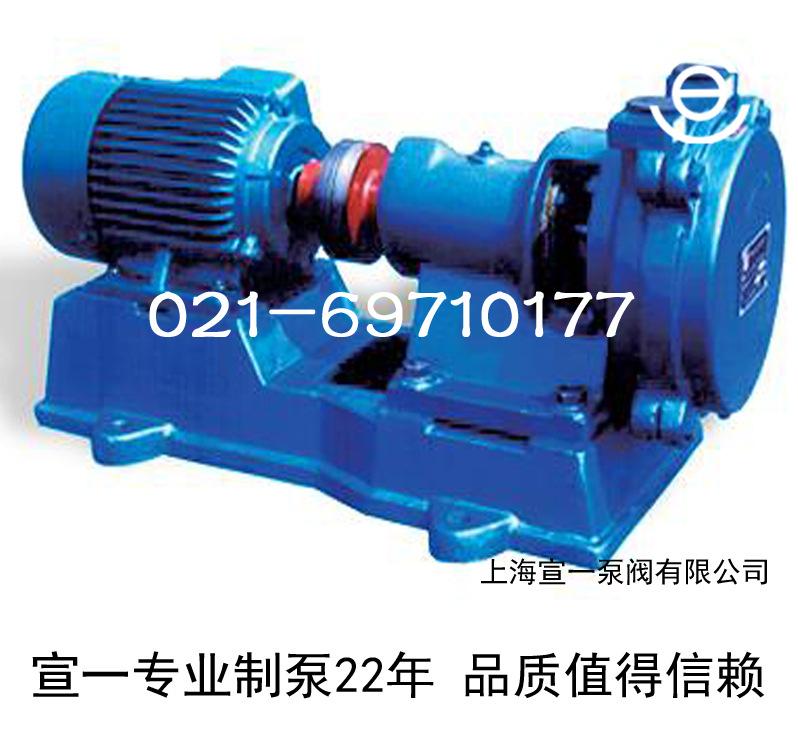

Bomba de vacío de circulación de agua de la marca Xuanyi bomba de vacío de circulación de agua de alta calidad bomba de vacío de circulación de agua de Shanghái
Cantidad

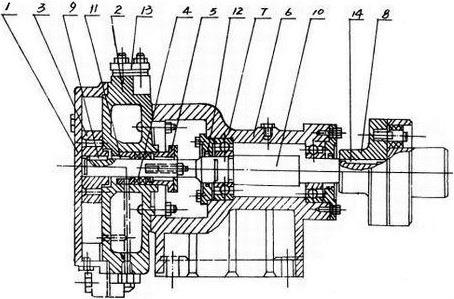

1 Tapa de la bomba 3 impulso 5 Prensaestopas 7 Rodamientos de bolas 9 Plano de impulsor 11 Anillo de empaque 13 Brida 2 Cuerpo de la bomba 4 relleno 6 soporte 8 Enganche 10 Eje de la bomba 12 Casquillo del cojinete 14 Acoplamiento plano Anillo de agua SZBbomba de vacíoLa estructura se muestra en la Figura 1. La cámara de trabajo está compuesta por un cuerpo de bomba (2) y una tapa de bomba (1). Hay puertos de entrada y salida en la parte superior (ver Figura 2 para detalles), un tapón de drenaje (15) en la parte inferior (ver Figura 2) y una flecha que indica la dirección de rotación en la tapa de la bomba. El cuerpo de la bomba tiene una caja de estopada y una prensaestopas (5), que se sellan con estopa (4). Los orificios para tornillos (16) en el lateral del cuerpo de la bomba (ver Figura 2) se utilizan para reponer el agua consumida por el anillo de agua. El impulsor (3) está hecho de hierro fundido, con 12 álabes distribuidos uniformemente radialmente y un orificio de equilibrado (dos de los cuales son hebillas para el desmontaje) para equilibrar la fuerza axial. La chaveta plana del impulsor (9) está conectada al eje (10) y puede deslizarse en la dirección axial para ajustar la holgura. El eje está hecho de acero de alta calidad y está soportado en dos rodamientos de bolas (17) en el soporte de la bomba (6). El extremo derecho tiene un acoplamiento elástico (8) y está conectado directamente al motor. El soporte (6) está hecho de hierro fundido y tiene un tope para garantizar una conexión precisa con el cuerpo de la bomba. Hay una cavidad entre los rodamientos para almacenar aceite lubricante. Se puede lubricar con aceite fino o grasa. Desde la dirección de transmisión, tipo anillo de agua SZBbomba de vacíoEl eje de la bomba gira en sentido contrario a las agujas del reloj (la brida derecha es el puerto de escape y la brida izquierda es la entrada de aire). moho Número volumen de escapeQ milímetros de mercurio Alto grado de vacío Número de revoluciones Potencia del motor calibre Peso de la bomba (kilogramo） m3/h L/S Inhalación Escupir SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1" ZG1" 42 14.4 4 520 7.2 2 600 0 0 650 SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1" ZG1" 45 28.8 8 520 14.4 4 600 0 0 650 Nota:
Anillo de agua SZBbomba de vacíoAnillo de agua en voladizobomba de vacío, se puede usar para succionar aire u otros gases no corrosivos, insolubles en agua y libres de partículas sólidas. La presión de succión mínima es de -0.086 Mpa. Se utiliza ampliamente en maquinaria, petróleo, química, farmacéutica, alimentaria y otras industrias y otros campos. Es particularmente adecuado para gran escalabomba de aguaSe usa para desviar agua.
Anillo de agua SZBbomba de vacíoLas bombas de este modelo actualmente fabricadas son: SZB-4, SZB-8. 4 (8) representa el volumen de gas (litros/segundo) cuando la altura de la columna de mercurio es de 520 mm.
（mmHg）
（r/min）
（kilovatios)
1. El volumen de succión y escape del grado de vacío de 40% a 90% o la presión de 0.05 MPa a 0.15 MPa varía con la cantidad de suministro de agua y el espacio entre el impulsor y la cubierta lateral. Especialmente cuando el caudal es pequeño, es más probable que sea demasiado pequeño si el ajuste es inexacto.
2. Los valores en la tabla se obtienen bajo las siguientes condiciones: ① temperatura del agua 15℃; ② aire 20℃; ③ humedad relativa 70%; ④ presión atmosférica 0.1013MPa.
3. La desviación del rendimiento dentro de la tabla no excederá el 5%.
