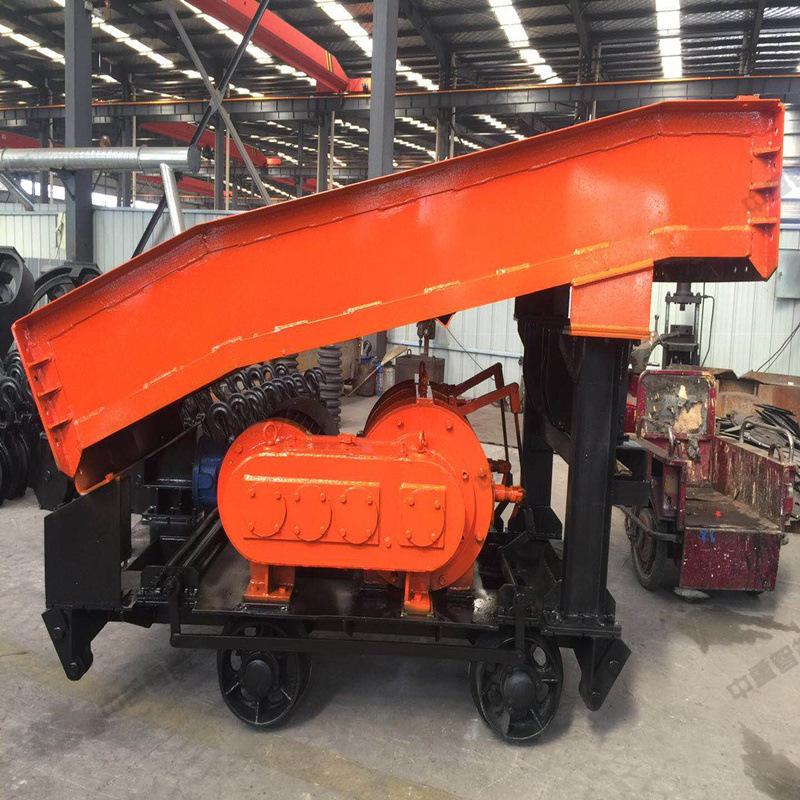

Cargador de rocas con cuchara rastrillo móvil certificado, rendimiento estable, fácil de operar, P-30B

Introducción del producto del cargador de rocas con cucharón P30B

El cargador de rocas con cangilón P30B se utiliza en minería subterránea o excavación de túneles y se utiliza con vagones mineros o contenedores para cargar rocas.

La cargadora de rocas con cangilón P30B se caracteriza por su alta eficiencia de carga de roca, su estructura simple y su amplio rango de aplicación. Puede cargar rocas no solo en túneles planos, sino también en túneles cuesta abajo o cuesta arriba con una pendiente inferior a 30°, y funciona bien en túneles con un ángulo de giro de hasta 90°. Este tipo de cargadora también puede realizar operaciones paralelas entre procesos de excavación para mejorar la eficiencia. Es el principal equipo mecánico para la mecanización de la excavación de túneles.

Significado del modelo de cargadora de rocas con cucharón P30B

modelo:Cargadora de rocas con cucharón P30B;

P - máquina cargadora de rocas con cucharón rastrillo;

30——El volumen del cubo es de 0,30 m3;

B——Tipo a prueba de explosiones.

Estructura y principio de funcionamiento del cargador de rocas con cucharón P30B

existirEl carro de la cargadora de rocas con rasqueta P30B está equipado con dos tambores de cabrestante. Impulsados por el motor, estos tambores tiran del cable principal y del cable de cola, respectivamente, y controlan el movimiento alternativo de la cuchara rasqueta mediante ambos cables. Guiada por la placa deflectora en la boca del recogedor, la roca se raspa hacia el conducto de alimentación, pasa por el conducto central y se descarga en el vagón minero situado debajo, en la boca de descarga situada en la cola del conducto. Este proceso se repite hasta llenar el vagón minero, completando así la carga de roca.

El cargador de rocas con cangilón P30B se compone principalmente de cuña fija, rueda de cola, cangilón, mecanismo de operación, carro, cabrestante, rueda guía, canal de alimentación, canal intermedio, canal de descarga, partes eléctricas, etc.

Parámetros del cargador de rocas con cucharón P30B

productividad(m3/h): 30-50;

Rastrillo la mitad del volumen (m3): 0,3;

Tipo de cabrestante: cabrestante de doble tambor con engranajes planetarios;

Tracción del tambor de trabajo (kN): 13,23-19,11;

Tracción de rodillos locos (kN): 9,48-13,64;

Velocidad de tracción de la cuerda principal (m/s）：0,85-1,22;

Velocidad de tracción de la cuerda de cola (m/s）：1,18-1,7;

Diámetro del cable de acero (m/s）：12,5;

Dimensioneslargo× Ancho × Alto (mm): 6600 × 1500 × 1950
