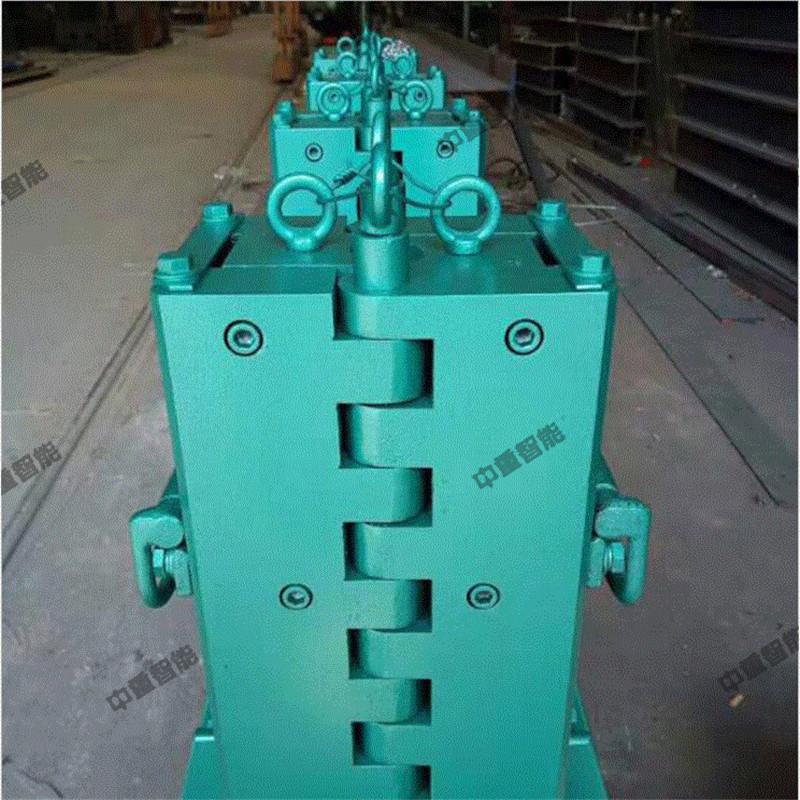

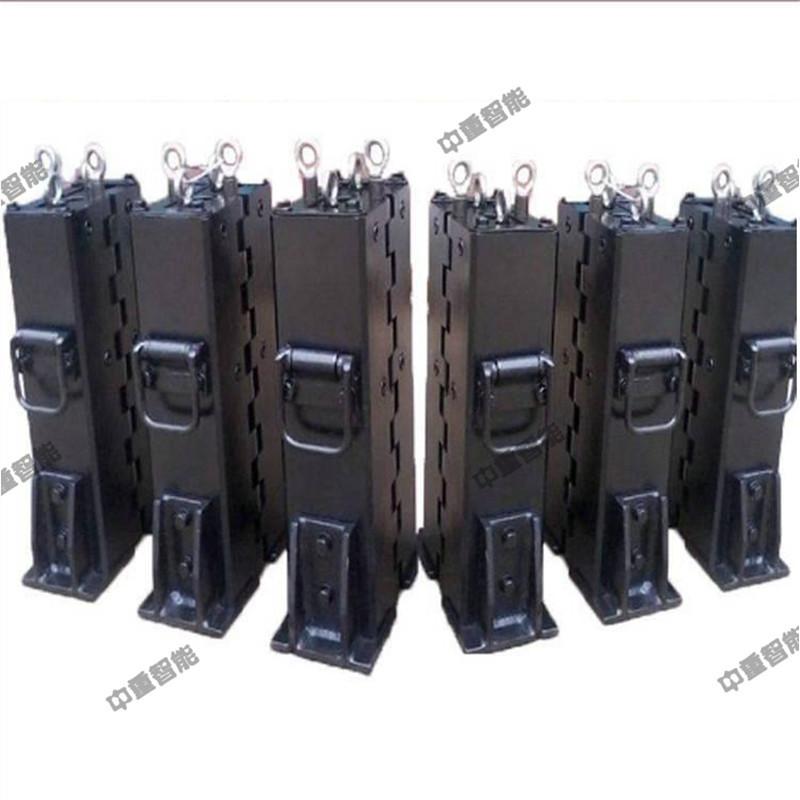

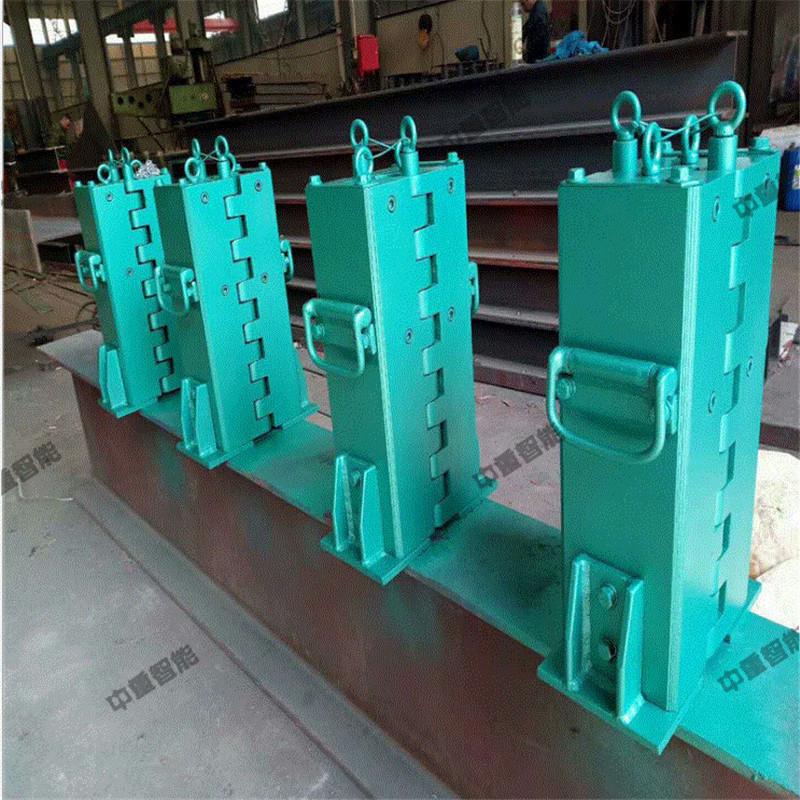

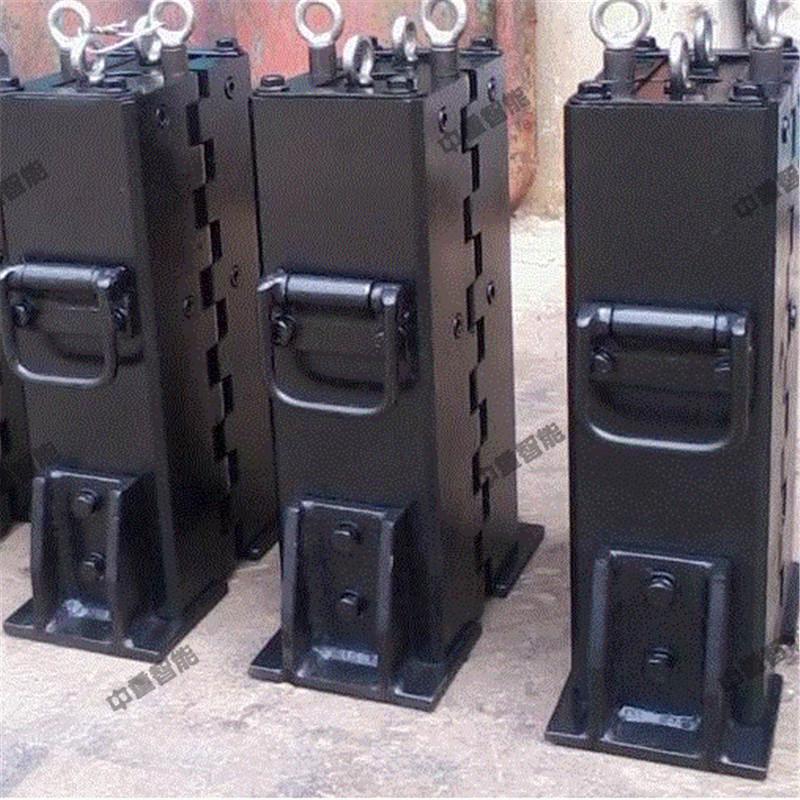

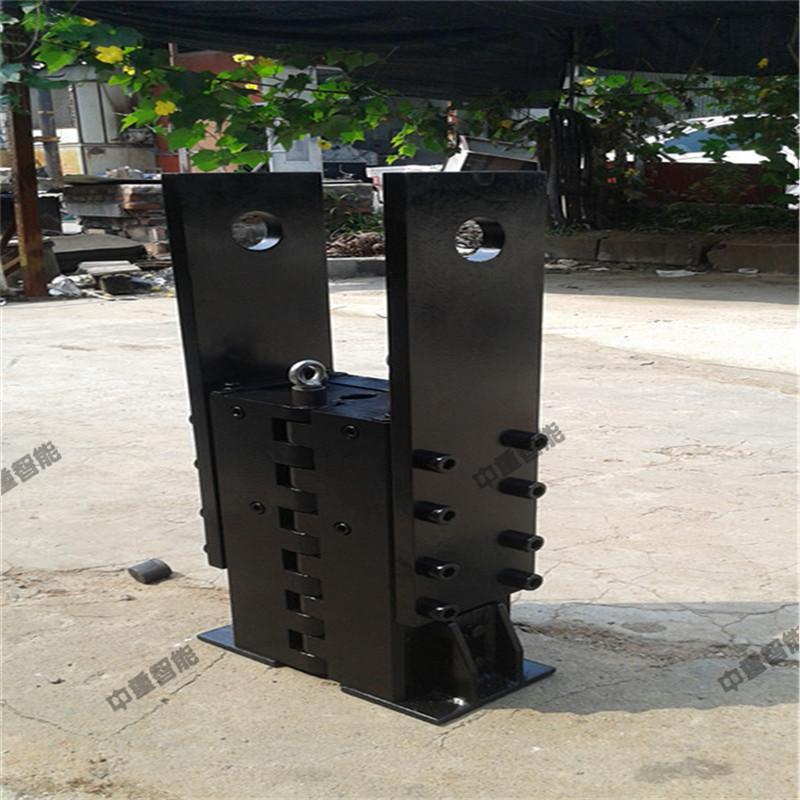

Introducción a la abrazadera de cuerda KSK-20T
El bloque de sujeción de cuerda rápida y la estructura de apoyo plana forman una estructura autoblocante en forma de cuña de fricción rodante, que tiene la función de autobloqueo unidireccional y liberación conveniente inversa.
Características estructurales de la abrazadera de cuerda KSK-20T
1. El cable atascado y la cuña no se deslizan entre sí. Al aplicar fuerza inversa, el cable se suelta fácilmente.
2. Al adoptar una estructura de bisagra de pasador, la velocidad de sujeción es rápida y la sujeción de la cuerda se puede completar en solo unos minutos.
3. Estructura simple, peso ligero, seguro y confiable, fácil de usar y mantener.
Manual de instrucciones de la abrazadera de cuerda KSK-20T
Levante la abrazadera de cuerda sobre la viga estabilizadora.; Extraiga los dos núcleos de la abrazadera de cuerda; Saque un pestillo de la abrazadera de cuerda y abra el tope de cuerda; Empuje la abrazadera de cuerda hasta el centro del cable de acero que se va a sujetar; Cierre la placa de empuje frontal e inserte el pestillo; Inserte el núcleo en la abrazadera de cuerda, si la altura del núcleo es inconsistente, ajuste la posición de la abrazadera de cuerda para centrarla; Golpee el núcleo con un martillo para sujetarlo.
Descargar tarjeta:Pase las dos cuerdas de acero a través de los agujeros en la parte inferior de la abrazadera de cuerda y fije la abrazadera de cuerda en la viga estabilizadora; use el polipasto para levantar el núcleo; saque el otro núcleo, desenchufe un pasador en la abrazadera de cuerda, abra la abrazadera de cuerda y levante la abrazadera de cuerda.
La abrazadera de cuerda es segura, fiable, rápida y práctica. Es una excelente herramienta para cambiar, desplazar y ajustar cuerdas, así como para reemplazar contenedores y dispositivos de suspensión.La abrazadera de cable tipo KS ha cambiado por completo las condiciones del proceso de cambio y ajuste de cable para polipastos mineros, mejorando en gran medida la seguridad y confiabilidad del cambio y ajuste de cable, reduciendo la intensidad de la mano de obra varias veces y ahorrando una gran cantidad de mano de obra y recursos materiales.
almacenamientoCuando la abrazadera de cuerda no esté en uso, límpiela, aplique mantequilla en la superficie exterior, colóquela en una cubierta de plástico y colóquela en el almacén.
Abrazadera de cuerda KSK-20T propósito principal
La abrazadera de cable rápida se utiliza principalmente en cables de elevación de minas, cables de elevación de tanques, contenedores de elevación, dispositivos de suspensión y otras ocasiones en las que es necesario fijar el cable durante el reemplazo, el enhebrado y el mantenimiento del cable.
Estructura principal y parámetros técnicos de la abrazadera de cuerda
La abrazadera de cuerda rápida adopta un bloque de cuña y una estructura de soporte plano.cm03 forma una estructura autoblocante en forma de cuña de fricción rodante, que tiene la función de autobloqueo unidireccional y liberación conveniente en la dirección inversa.
Principales parámetros técnicos de la abrazadera de cuerda
|
Diámetro de cuerda aplicable mm |
Φ20—46 |
Φ46—66 |
|
Altura mm |
450 |
480 |
|
Espesor mm |
112 |
142 |
|
Ancho mm |
280 |
320 |
|
Distancia de carga mm |
260 |
300 |
|
Carga admisible KN |
100 kN-150 kN |
200 kN-600 kN |
Cómo utilizar la abrazadera de cuerda
1. Coloque la abrazadera de cuerda en la viga de carga, levante la cuña e inserte el pasador;
2. Retire el pasador de un lado, abra la abrazadera del cable y coloque el cable de acero;
3. Cierre la abrazadera de la cuerda e inserte el pasador;
4. Extraiga el pasador de cuña para hacer que la superficie del arco de la cuña entre en contacto con el cable de acero;
5. Después de su uso, levante el cable de acero en sentido inverso para liberar la cuña y quitar la abrazadera del cable.
Precauciones
1. Antes de usar, verifique si la cuña, el cojinete plano, el pasador y otras piezas giratorias y móviles son flexibles;
2. Durante su uso, el clip de cuerda debe colocarse en la viga de carga, y la viga de carga debe ser confiable y estable;
3. Tenga cuidado de no dejar caer piezas como alfileres durante el uso;
4. Después de su uso, debe almacenarse adecuadamente, limpiarse y aceitarse para evitar la oxidación;
5. Todos los anillos y manijas de esta abrazadera de cuerda solo pueden soportar su propio peso y no pueden usarse para otras cargas.
