Polea de cable de viga en I
La polea de viga en I de la serie CH se utiliza para la suspensión y el movimiento de cables de maquinaria móvil de suministro de energía durante su desplazamiento, y se ha utilizado ampliamente en diversos tipos de maquinaria de elevación. El dispositivo ofrece las ventajas de una estructura sólida, movimiento flexible, seguridad y fiabilidad.
La polea tipo CH consta de una polea de tracción, una polea de cable y una polea terminal. La polea de tracción sigue el dispositivo de guía del cable (tracción) de la máquina móvil. Cada máquina móvil cuenta con una polea y se mueve con ella. La polea de cable central mantiene el cable suspendido dentro del alcance de la viga I y se mueve con la polea de tracción. Se instalan topes en ambos extremos. El número de poleas depende de la longitud de movimiento. La polea terminal está fijada al extremo del riel guía de la viga I. Generalmente, se instala una por máquina móvil.
Esta serie de poleas se divide en cinco modelos: Ⅰ, Ⅱ, Ⅲ, Ⅳ y Ⅴ. Si utiliza vigas en I de 12, 14, 16 o mayores, indíquelo al realizar el pedido y nuestra fábrica le proporcionará un juego completo.
Descripción del Producto:

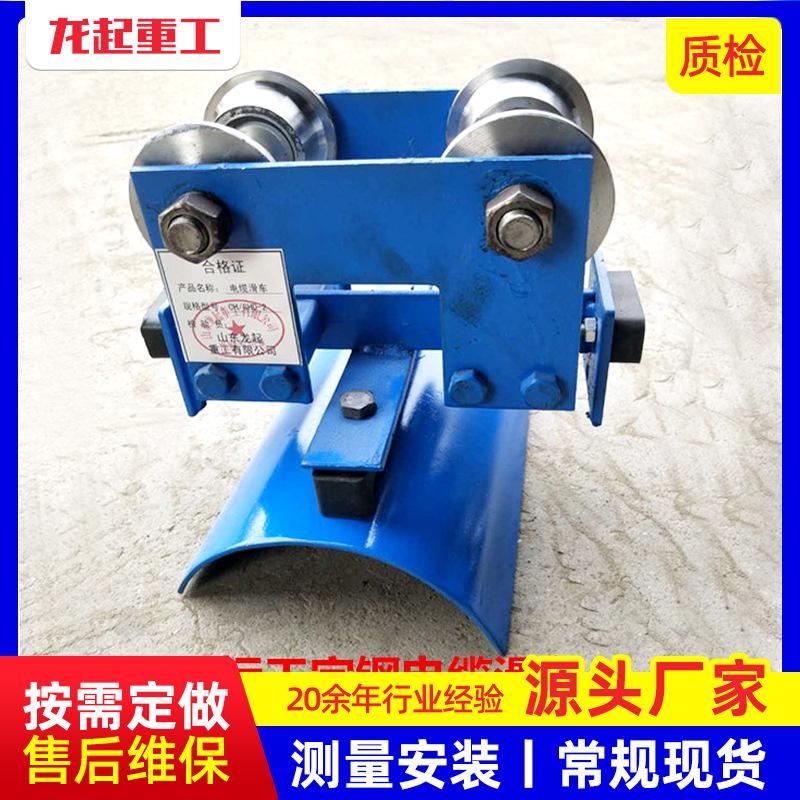

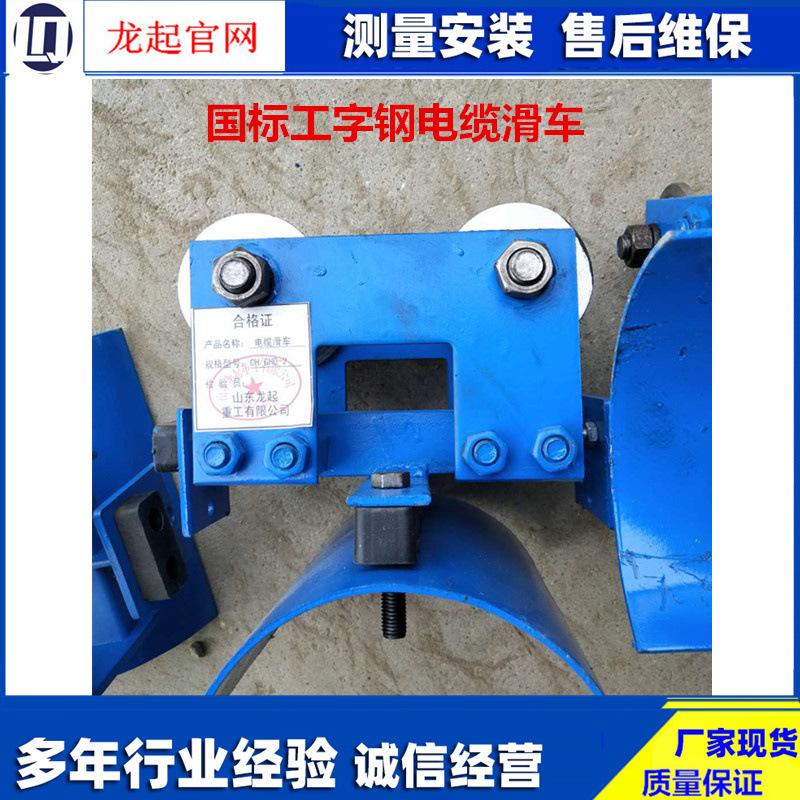

La serie de poleas de cable CH es un sistema de alimentación eléctrica para el carro de la grúa. Consta de una rueda, un soporte y un palé. El cable flexible se fija al palé y el bastidor de tracción se sincroniza con la polea para alimentar el carro.
Las poleas de cable de la serie CH se dividen en poleas para carga media, pesada y ligera. Por lo tanto, las poleas son Ф80, Ф63 y Ф50, con una capacidad de carga de ≤50 a 150 kg. Cada tipo se divide en monocapa, doble capa y triple capa, según el número de capas de palets. Cada tipo está disponible en tres formas: con un tractor de cable en el extremo frontal, un soporte de suspensión de alambre fijo en el extremo terminal y una polea de cable en el centro (véase la figura a continuación).

2. Descripción
1. Después de instalar el estante colgante de alambre fijo, se debe colgar un deflector detrás de él.
2. Ajuste el cabezal de tracción de manera que el carro no toque los bordes superior e inferior del orificio de tracción durante todo el recorrido.
3. La longitud del cable es 1,2 veces la longitud de la grúa más 8 metros.
4. Ajuste el cable de tracción de modo que su longitud sea menor que la del mismo tramo de cable. El cable de tracción soportará la fuerza durante la operación.
5. Cuando los diámetros de los cables son de diferentes longitudes, se debe colocar goma blanda entre las abrazaderas de los cables para que sus diámetros exteriores sean básicamente los mismos y así poder sujetar los cables firmemente.
6. Al colocar los cables, tenga en cuenta que la fuerza en ambos lados de la bandeja portacables esté equilibrada.
7. Cuando la polea de cable tiene dos o tres capas, los requisitos son los mismos.
8. Las arandelas dobles del dispositivo de polea son de ajuste. Si el riel guía no es adecuado, coloque las arandelas en el interior de la placa fija para ajustar el ancho de vía. De fábrica, los rieles guía son de 100 x 68 x 4,5, 120 x 74 x 5, 140 x 80 x 5 e 160 x 88 x 6. Las poleas no estándar se procesan y fabrican según los planos.
1. Después de instalar el estante colgante de alambre fijo, se debe soldar un tope de hierro en la parte posterior.
2. Ajuste el cabezal de tracción de manera que el carro no toque los bordes superior e inferior del orificio de tracción durante todo el recorrido.
3. La longitud del cable es 1,2 veces la longitud de la grúa más 8 metros.
4. Ajuste el cable de tracción de modo que su longitud sea menor que la del mismo tramo de cable. El cable de tracción soportará la fuerza durante la operación.
5. Cuando los diámetros de los cables no son iguales, se debe utilizar goma blanda para acolchar las abrazaderas de los cables para que sus diámetros externos sean básicamente los mismos y así poder sujetar los cables firmemente.
6. Al colocar los cables, tenga en cuenta que la fuerza en ambos lados de la bandeja portacables esté equilibrada.
7. Cuando la polea de cable tiene dos o tres capas, los requisitos son los mismos.
8. Las arandelas dobles del dispositivo de polea son de ajuste. Si el riel guía no es adecuado, coloque las arandelas en el interior de la placa fija para ajustar el ancho de vía. De fábrica, se fabrica según los rieles guía ①160×88×6, ②140×80×6, ③120×74×6, ④100×68×6 e 1180×94×6,5. Las poleas no estándar se procesan y fabrican según los planos.
