Medidor de flujo vórtice inteligente de pedido bajo demanda detalles de la estructura del medidor de flujo vórtice inteligente

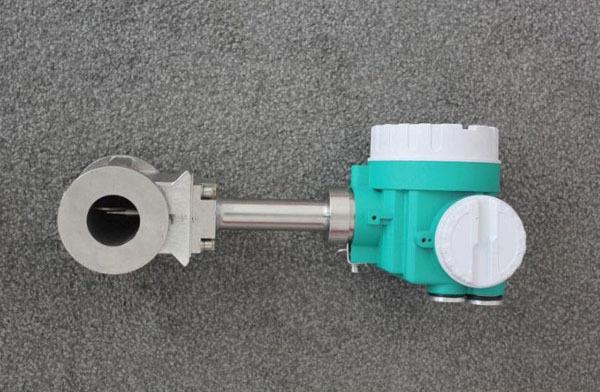

Introducción del producto medidor de caudal de vórtice inteligente

Comparado con el medidor de flujo de turbina, el medidor de flujo de vórtice inteligente no tiene partes mecánicas móviles, por lo que tiene menos mantenimiento, constantes de instrumento estables y es fácil de asegurar la precisión en el entorno de trabajo. Comparado con la placa de orificio, tiene un amplio rango de medición, pequeña pérdida de presión y alta precisión. El medidor de flujo de vórtice pertenece al medidor de flujo de vibración de fluido, que se puede utilizar para medir vapor saturado, vapor sobrecalentado, varios gases (como gas de carbón, gas natural, aire comprimido, oxígeno, nitrógeno, argón, hidrógeno, dióxido de carbono, etc.), agua y líquido de baja viscosidad y baja temperatura (como salmuera, nitrógeno líquido). Es universal para vapor y líquido, y no se requiere calibración de líquido real; puede medir con precisión el flujo de vapor, gas y líquido en tuberías cerradas. Hay muchos tipos de resistencia a la vibración, resistencia a la corrosión, alta temperatura, a prueba de explosión, etc. para la selección. El diámetro por encima de DN200 es de tipo enchufable; Es adecuado para procesos industriales como metalurgia, industria química, petróleo, gas de carbón, suministro de agua y drenaje urbano, alimentos, textiles, minería, gestión energética e industrias de ingeniería ambiental.

Características del caudalímetro de vórtice inteligente

1. El medio medido tiene un amplio rango de temperatura y puede medir medios de alta temperatura que van desde -25° a 400°.

2. Se puede reparar en línea si el fluido no fluye en condiciones normales de temperatura.

3. Adoptar un nuevo diseño estructural que resista la vibración mecánica, el impacto y la suciedad.

4. Al adoptar un circuito integrado, tiene alta precisión de procesamiento de señal, alta antiinterferencia y alta confiabilidad.

5. Se puede seleccionar un modelo de rango ampliado para obtener un rendimiento superior en caudales pequeños y un rango de caudal ampliado.

6. Forma transversal roma: Esta es la condición para generar vórtice.

7. Las formas de la sección transversal superior e inferior son las mismas y la izquierda y la derecha son simétricas: el flujo está cerca de la condición de flujo bidimensional.

Parámetros técnicos del caudalímetro de vórtice inteligente

Medio de medición: aire, gas, vapor, gases de escape y otros gases y líquidos de baja viscosidad como el agua; los medidores de flujo resistentes a la corrosión miden diversos medios corrosivos.

Viscosidad media: menos de 10 cp

Temperatura media: -50℃—+400℃

Material del cuerpo: 1Cr18Ni9Ti (otros materiales se suministran bajo acuerdo)

Junta del sensor: junta de grafito

Temperatura ambiente: -30℃—+80℃ (especial a pedido)

Diámetro nominal: DN15-DN300

Precisión de medición: Líquido: ±1 % del valor medido (ordinario), ±0,5 % del valor medido (especial) Gas: ±1 % del valor medido

Relación de alcance: 20:1

Nivel de presión: PN25, PN40 (se pueden fabricar especialmente para alta presión)

Método de conexión: Tipo de abrazadera: DN15--DN150 Tipo de brida: DN15--DN300

Forma a prueba de explosiones: no a prueba de explosiones, a prueba de explosiones, intrínsecamente seguro

Nivel de protección: IP67

Carcasa del convertidor: aluminio fundido a presión, pintado

Voltaje de alimentación: 12-36 VCC

Señal de salida: salida de corriente de dos cables de 4 a 20 mA, sensor de salida de pulso programable, salida de frecuencia de vórtice

Pantalla en sitio: Configuración programable para mostrar el flujo instantáneo, el flujo acumulativo y el porcentaje de flujo.
