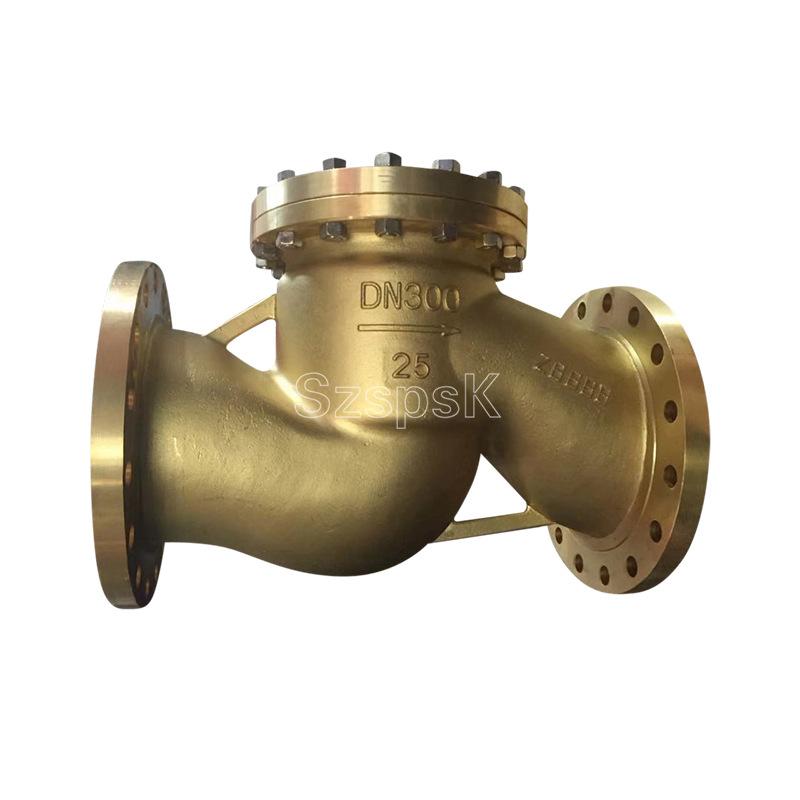

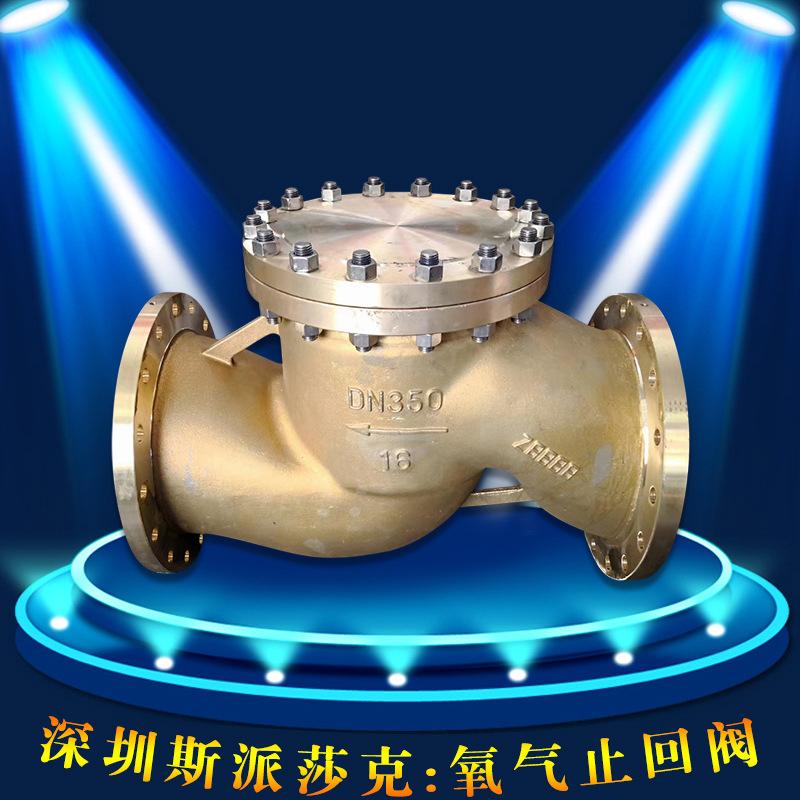

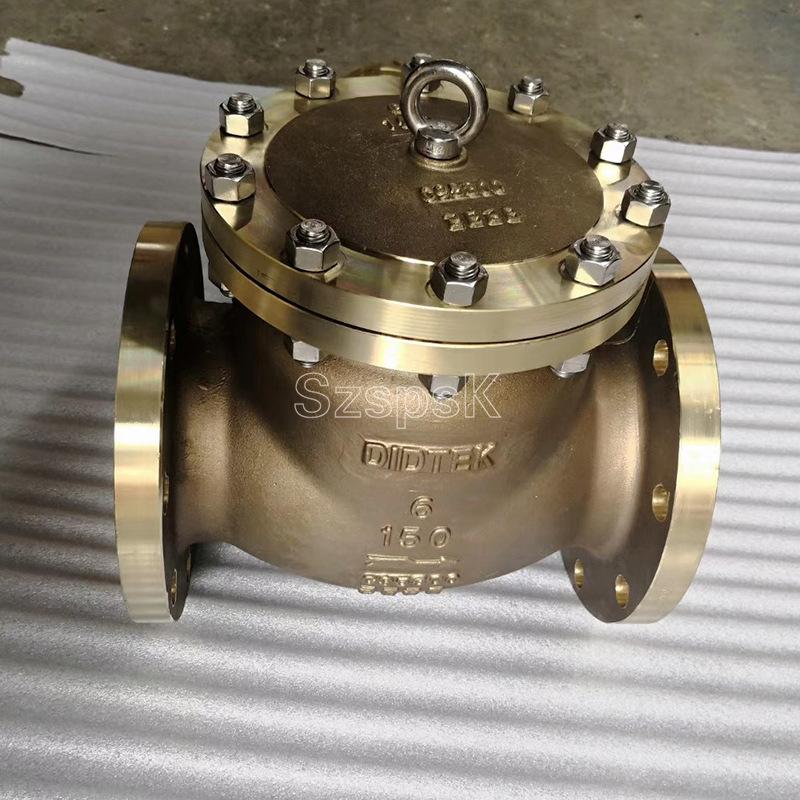

Válvula de Retención Especial Hy41W-16T para Elevación de Oxígeno Válvula de Retención Dn100 200 300 Silenciosa Antirretorno
110 días
$255.360 pedido mín (120 uds)
Producto 5.0
Cantidad
DN50
Especificaciones del producto
Marca
szspsk
Forma estructural
Lifting type
Medios aplicables
Oxygen
Forma
Other
Entorno de presión
Atmospheric pressure
Estándar
National Standard
Dirección del flujo
Unidirectional
Modo de conducción
Hydraulic control
Temperatura de funcionamiento
Normal temperature
Tipo (ubicación del canal)
Straight-through
Presupuesto
DN50
Usar
Check back
Marca
szspsk
Forma estructural
Lifting type
Medios aplicables
Oxygen
Forma
Other
Entorno de presión
Atmospheric pressure
Estándar
National Standard
Dirección del flujo
Unidirectional
Modo de conducción
Hydraulic control
Temperatura de funcionamiento
Normal temperature
Tipo (ubicación del canal)
Straight-through
Presupuesto
DN50
Usar
Check back
Marca
szspsk
Forma estructural
Lifting type
Medios aplicables
Oxygen
Forma
Other
Entorno de presión
Atmospheric pressure
Estándar
National Standard
Dirección del flujo
Unidirectional
Modo de conducción
Hydraulic control
Temperatura de funcionamiento
Normal temperature
Tipo (ubicación del canal)
Straight-through
Presupuesto
DN50
Usar
Check back
Detalles del producto
El texto en las imágenes se puede traducir
HY41F/W-P/T Válvula de Parada de Oxígeno Forma Principal Tamaño
| Presión nominal MPa | Diámetro nominal DN | D | D1 | D2 | H | Yo | F | f1 | do | Zd | H |
| 1.6 | 15 | 95 | 45 | / | 65 | 130 | 2 | / | 14 | 4-Φ14 | 75 |
| 20 | 105 | 55 | / | 75 | 150 | 2 | / | 14 | 4-Φ14 | 95 | |
| 25 | 115 | 65 | / | 85 | 160 | 2 | / | 14 | 4-Φ14 | 100 | |
| 32 | 135 | 78 | / | 100 | 180 | 2 | / | 16 | 4-Φ18 | 110 | |
| 40 | 145 | 85 | / | 110 | 200 | 3 | / | 16 | 4-Φ18 | 120 | |
| 50 | 160 | 100 | / | 125 | 230 | 3 | / | 16 | 4-Φ18 | 135 | |
| 65 | 180 | 120 | / | 145 | 290 | 3 | / | 18 | 4-Φ18 | 175 | |
| 80 | 195 | 135 | / | 160 | 310 | 3 | / | 20 | 8-Φ18 | 180 | |
| 100 | 215 | 155 | / | 180 | 350 | 3 | / | 20 | 8-Φ18 | 215 | |
| 125 | 245 | 185 | / | 210 | 400 | 3 | / | 20 | 8-Φ18 | 240 | |
| 150 | 280 | 210 | / | 240 | 480 | 3 | / | 20 | 8-Φ18 | 325 | |
| 200 | 335 | 265 | / | 295 | 600 | 3 | / | 20 | 8-Φ18 | 365 | |
| 250 | 405 | 320 | / | 355 | 650 | 3 | / | 30 | 12-Φ25 | 430 | |
| 300 | 460 | 375 | / | 410 | 750 | 4 | / | 30 | 12-Φ25 | 490 | |
| 350 | 520 | 435 | / | 470 | 850 | 4 | / | 34 | 16-Φ25 | 560 | |
| 400 | 580 | 485 | / | 525 | 950 | 4 | / | 36 | 16-Φ30 | 630 | |
| 450 | 640 | 545 | / | 585 | 1050 | 4 | / | 40 | 20-Φ30 | 710 | |
| 500 | 705 | 608 | / | 650 | 1150 | 4 | / | 44 | 20-Φ34 | 800 | |
| 600 | 840 | 718 | / | 770 | 1350 | 5 | / | 48/ | 20-Φ41 | 890 | |
