Diagrama de instalación del mezclador sumergible de fundición con ajuste de dirección Qjb1.5/6-260/3-980

Dibujo de instalación de mezclador sumergible de fundición con ajuste de dirección QJB1.5/6-260/3-980

1. Características de rendimiento del mezclador sumergible QJB

1. Estructura compacta, tamaño pequeño, peso ligero, operación y mantenimiento simples, instalación conveniente y rápida y larga vida útil.
2. El impulsor tiene un diseño optimizado y ofrece una alta eficiencia. Las aspas de barrido cuentan con función de autolimpieza para evitar enredos y obstrucciones de residuos.
3. Cuando se utiliza junto con un sistema de aireación, se puede reducir en gran medida el consumo de energía, se puede aumentar significativamente la oxigenación y se puede prevenir eficazmente la sedimentación.
4. El bobinado del motor cuenta con aislamiento de clase F y un nivel de protección IP68. Utiliza rodamientos de alta calidad, lubricados una vez y sin mantenimiento. Cuenta con detección de fugas en la cámara de aceite y protección térmica por bypass del motor, lo que aumenta la seguridad y fiabilidad del funcionamiento del motor.
5. Dos sellos mecánicos. El sello mecánico está hecho de carburo de tungsteno resistente a la corrosión y todos los sujetadores son de acero inoxidable.
6. Los mezcladores sumergibles pueden utilizarse con o sin deflector. Este puede mejorar ligeramente la eficiencia y controlar el chorro de agua.

2. Composición del mezclador sumergible QJB
El mezclador sumergible de fundición tipo QJB se compone principalmente de motor sumergible, mecanismo de sellado, impulsor, cubierta guía, polipasto manual, sistema de instalación, control eléctrico y otras piezas. El impulsor gira y agita el líquido bajo el impulso del motor para generar un chorro giratorio. Utiliza la tensión de cizallamiento a lo largo de la superficie del chorro para mezclar, de modo que el líquido fuera del campo de flujo produce un efecto de agitación por fricción y forma un flujo volumétrico mientras se mezcla intensamente. Se aplica un modo de flujo volumétrico grande para lograr un suministro de fluido controlado.

3. Aplicación del mezclador sumergible QJB
La serie de mezcladores sumergibles de mezcla y agitación es adecuada para mezclar líquidos que contienen materia suspendida en plantas de tratamiento de aguas residuales y procesos industriales; mezclar y homogeneizar aguas residuales, aguas residuales y lodos; proceso de espesamiento; proceso de deshidratación de lodos; optimización de la transferencia de calor; limpieza de piscinas de aguas residuales; evitar que las partículas se condensen y se asienten en la pared y el fondo de la piscina; eliminar materia suspendida; crear flujo de agua, etc. El proceso y el proceso industrial necesitan mantener el medio bifásico sólido y líquido o trifásico sólido, líquido y gas uniformemente mezclado y reaccionado.

4. Ámbito de aplicación del mezclador sumergible QJB
El mezclador sumergible deberá poder funcionar de forma normal y continua en las siguientes condiciones:
1. La temperatura del medio no supera los 40 ℃;
2. El valor de pH del medio está entre 5 y 9;
3. La densidad del líquido no supera los 1150 kg/m3;
4. Para operaciones de buceo de largo plazo, la profundidad de buceo generalmente no excede los 20 m.
El mezclador sumergible debe estar completamente sumergido en agua para funcionar y no puede funcionar en entornos inflamables, explosivos y altamente corrosivos.

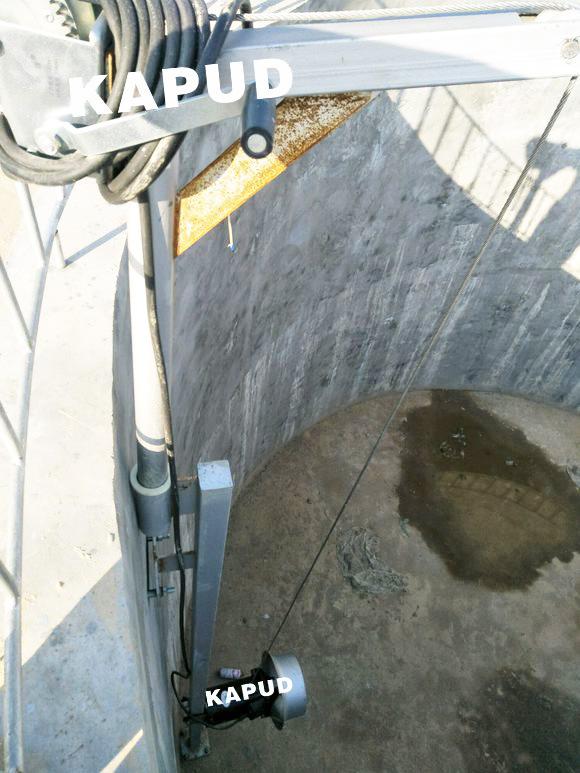

Diagrama de instalación del mezclador sumergible:
