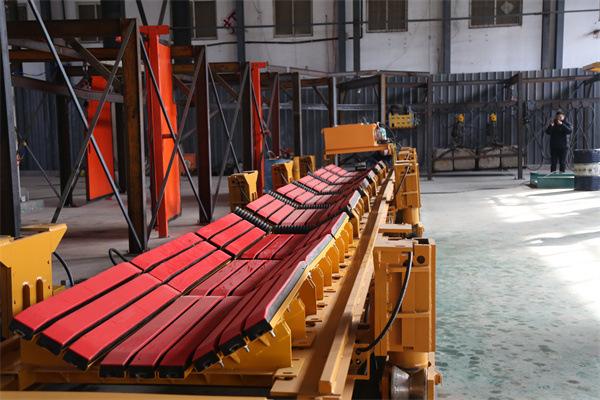

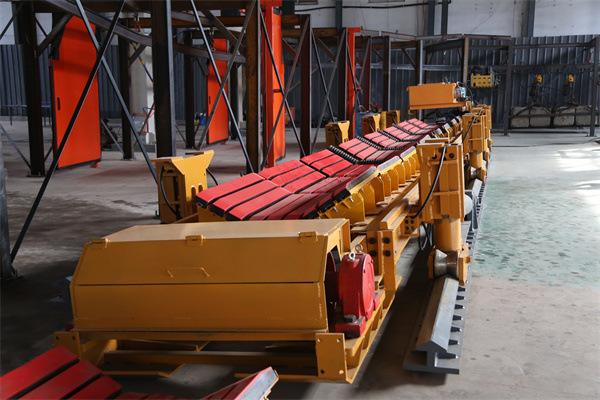

Descripción general de la cola autopropulsada del transportador de banda de la serie DWZY

El cabezal autopropulsado para transportador de banda es un dispositivo de conexión intermedio entre el segundo transportador de banda de la excavadora mecanizada y el cabezal trasero del transportador de banda. Además, permite ajustar la desviación de la banda, ajustar la altura, corregir la dirección de movimiento y avanzar automáticamente, entre otras funciones, para garantizar la fluidez y la conexión del transporte en el frente de excavación. Es adecuado para superficies de trabajo de alto rendimiento y eficiencia, satisfaciendo las necesidades de avance rápido. Este transportador de banda utiliza un cabezal autopropulsado y se utiliza junto con la máquina de transferencia de banda en el frente de excavación subterránea de la mina de carbón.

Características de los productos de cola automovible para transportadores de banda de la serie DWZY

1. Cuenta con su propio sistema de potencia y permite un rápido avance gradual mediante un mecanismo paso a paso. Este mecanismo permite la extensión mecanizada de la cola de la cinta transportadora y evita el uso de cabrestante o la retracción del equipo de excavación para tirar de la cola, lo que mejora eficazmente la eficiencia de la excavación. Eficiencia operativa.

2. La cola automóvil puede cumplir con la superposición de larga distancia con la cinta transportadora, cumplir con los requisitos de extender la cola de la cinta transportadora después de una cierta distancia de excavación, reducir la frecuencia del movimiento de la cola y mejorar la eficiencia del trabajo.

3. La cola automovilística debe tener una función de ajuste de deflexión mecanizada para poder ajustar la dirección de movimiento del equipo cuando se mueve hacia adelante.

4. Toda la máquina adopta control electrohidráulico y tiene funciones de control de seguro duales de control manual y control remoto.

5. El bastidor intermedio de cola autopropulsada presenta un diseño modular. El número de bastidores intermedios se puede aumentar o disminuir según la carrera superpuesta de la máquina de transferencia de banda y otras necesidades de uso para ajustar la longitud de todo el equipo.

6. Los bastidores están conectados mediante bisagras de pasador. Los ángulos longitudinales relativos entre bastidores adyacentes pueden modificarse para mejorar la adaptabilidad de toda la máquina a las variaciones de pendiente del túnel.

Parámetros técnicos de la cola automóvil serie DWZY para transportador de banda

Método de movimiento: autodesplazamiento caminando

Ancho de banda adaptable: 800 mm/1000 mm

Carrera superpuesta (configuración estándar): 21 m, 7 secciones de sección de carga, 1 sección de estantería de material, 1 sección de estación de bombeo

Paso de movimiento: 1000 mm/1200 mm/2000 mm

Empuje: 900 KN

Automóvil para adaptarse a la pendiente del túnel: ±15° Presión de trabajo de la estación de bombeo: Aceite hidráulico 20 MPa / emulsión 31,5 MPa

Caudal de la estación de bombeo: 80 L/min

Potencia del motor de la estación de bombeo: Estación de bombeo hidráulica 30KW / estación de bombeo de emulsión 55KW

Longitud total del equipo (configuración estándar): 27 m

Altura del elevador trasero: 260 mm

Peso total de la máquina (configuración estándar para 27 metros): Pesado 33 t/Ligero
