Separador magnético Huludao XCGS-50, separador magnético de tubo de vidrio, planta de lavado de carbón de tubo Davis para procesamiento de minerales.

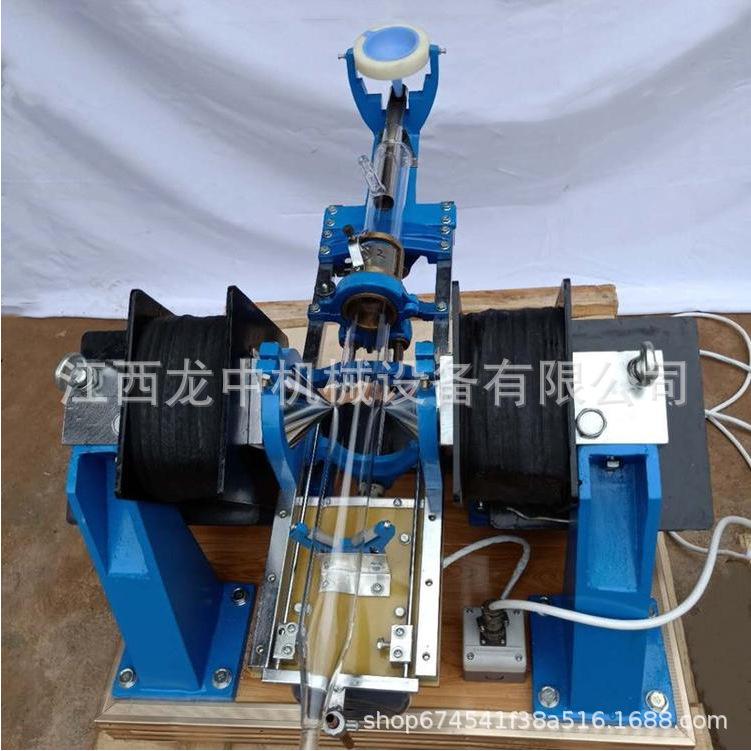

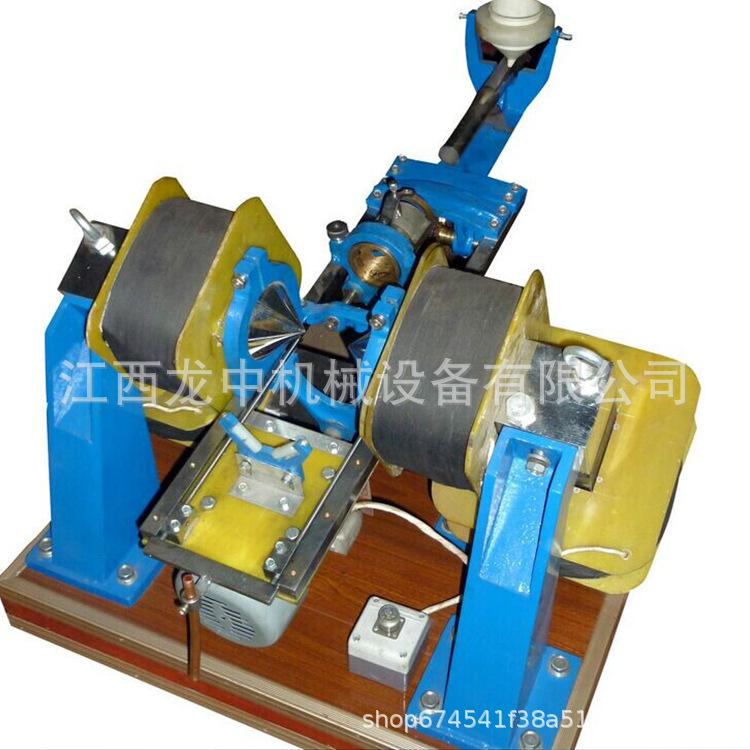

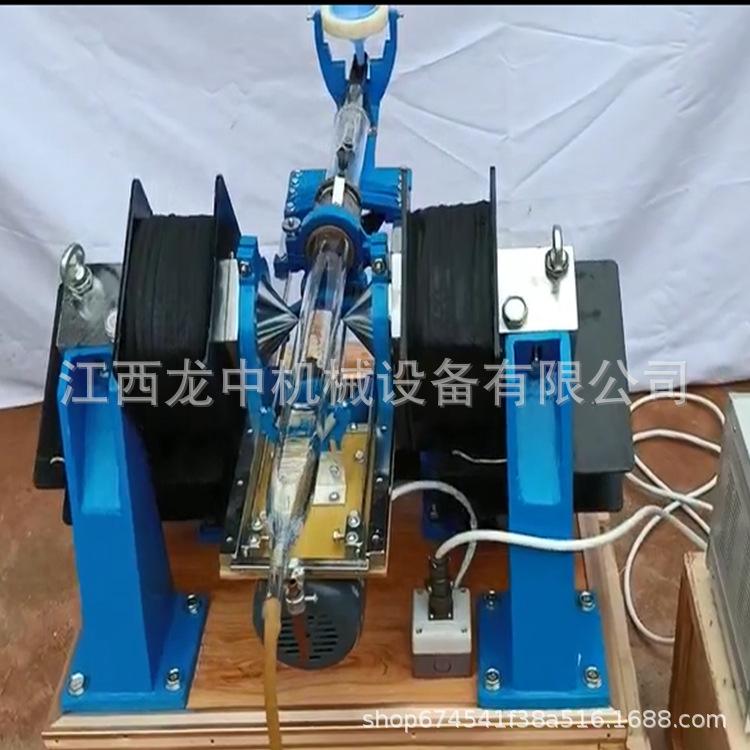

El separador magnético XCGS-φ50 consta de una unidad principal, como se muestra en la figura:
2.1 El soporte (2) se monta sobre la base (1) para soportar el núcleo en forma de C (3) y el devanado de excitación (10).
2.2 Un aro de conexión (11) está montado magnéticamente en el núcleo de hierro para conectar el soporte de transmisión (13). Afloje las tuercas a ambos lados del aro para ajustar el ángulo de instalación del tubo de vidrio, generalmente 30°. Después del ajuste, apriete las tuercas a ambos lados del aro de conexión (11). Tenga cuidado de no apretar demasiado, hasta que la cremallera de transmisión no pueda girar.
2.3 El tubo de vidrio (12) está incrustado en el manguito de cobre (8) y se sujeta entre los dos imanes mediante un soporte. Sujete el tubo de vidrio con la mano y afloje el perno de ajuste (7) para ajustar su posición. Tras el ajuste, apriete el perno (7).
2.4 El motor (14) hace que el tubo de vidrio oscile mediante el sinfín (5), el sinfín (4) y la manivela (6). El ángulo entre el tubo de vidrio y la línea horizontal se puede ajustar de 0° a 40°. El recorrido del tubo de vidrio es de 40 mm y el ángulo de oscilación es de 45°.
Principio de funcionamiento:
El tubo separador magnético XCGS-φ50 es un tubo de vidrio instalado entre las dos partes del electroimán, que se mueve y oscila. Cuando la muestra a separar pasa por el campo magnético, el material magnético se adhiere a la pared del tubo y el material no magnético es arrastrado por el agua durante el movimiento mecánico.
El tubo separador magnético XCGQ(S), también conocido como tubo de análisis Davis, se utiliza en laboratorios de minería, metalurgia y geología. Es un dispositivo que permite determinar los componentes magnéticos en minerales magnéticos durante el procesamiento de minerales.
El tubo separador magnético XCGQ(S) se instala entre los dos extremos de un electroimán tipo C, con plástico reforzado con fibra de vidrio para lograr un movimiento alternativo y oscilante. Cuando la muestra a separar pasa por el área del campo magnético, la parte magnética se adhiere a la pared del tubo. La parte no magnética es arrastrada por el agua durante el movimiento mecánico.
