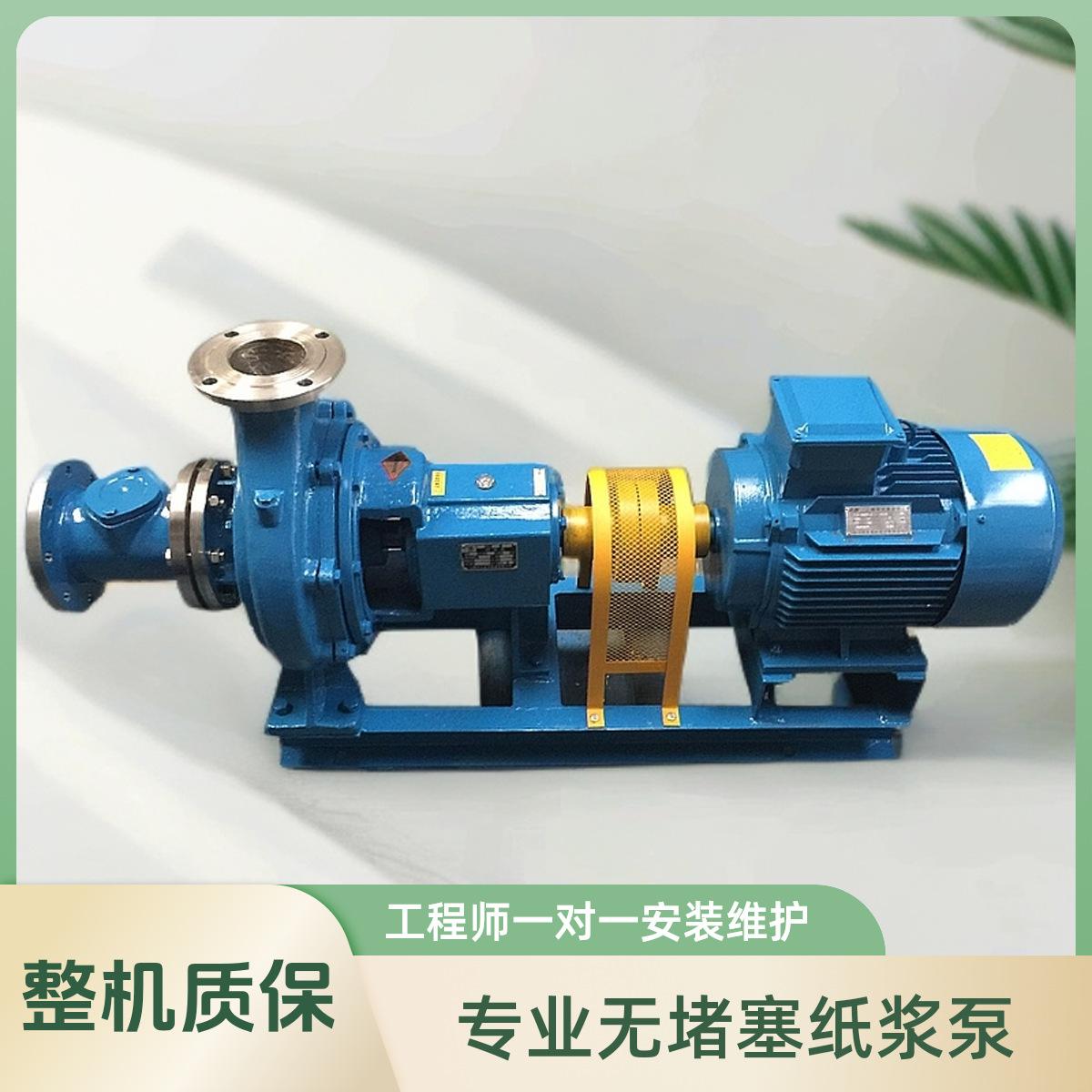

Bomba de Pulpa Xwj Coolui Sin Obstrucciones Bomba de Lodos de Papelera Bomba Horizontal de Pulpa de Aguas Residuales



XWYoIntroducción del producto de la bomba de pulpa:





LibrosLa bomba de pulpa XWJ sin obstrucciones de la marca Colrey/Cool Rui producida por la empresa se ha utilizado en la práctica y tiene las características de menos fugas, buena resistencia a la obstrucción, funcionamiento estable, estructura compacta, etc. La bomba de pulpa sin obstrucciones se manifiesta principalmente en los siguientes aspectos: uso de un impulsor semiabierto o totalmente abierto, y el espacio entre la placa y la cara frontal del impulsor es ajustable.





XWJUso del producto de bomba de pulpa:





XLa bomba de pulpa horizontal tipo WJ de no obstrucción se puede utilizar para transportar pulpa con una temperatura inferior a 110 ℃ y una concentración inferior al 6 % en la industria ligera y la industria papelera. También se puede utilizar en el suministro y drenaje de agua industrial y urbana y en otras ocasiones.





XWJDescripción de la estructura de la bomba de pulpa:

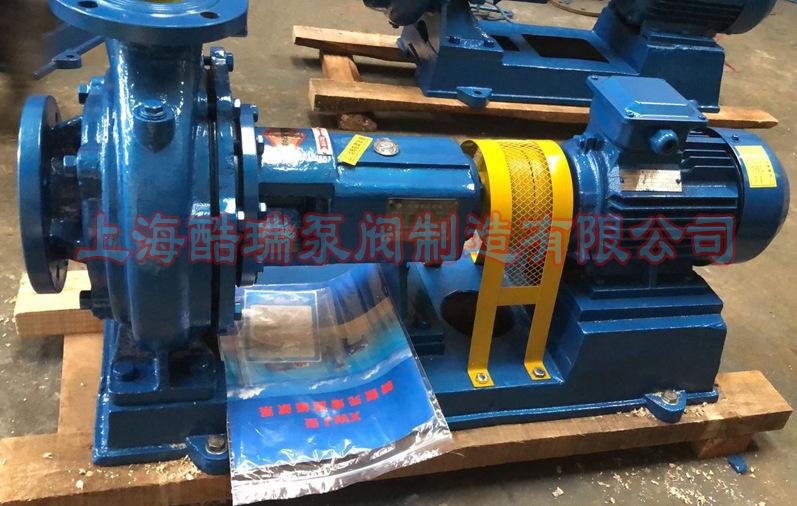

 1. La bomba de pulpa XWJ es una estructura en voladizo, compuesta principalmente por el cuerpo de la bomba, el impulsor, la tapa de la bomba, la placa y las piezas de suspensión;
2. Visto desde el extremo del motor, el motor gira en sentido horario y la bomba tiene succión axial y descarga radial (central);
3. La bomba tiene una estructura de apertura trasera, por lo que no es necesario desmontar las tuberías de entrada y salida durante el mantenimiento;
4. El eje de la bomba está soportado por dos rodamientos de rodadura y se lubrica con aceite fino (aceite de motor 20#);
5. El sello del eje adopta dos formas: sello mecánico o empaque;
6. El espacio libre entre la placa y la cara frontal del impulsor se puede ajustar mediante el ajuste del tornillo.
7. La bomba y el motor están conectados directamente mediante un acoplamiento de pasador.

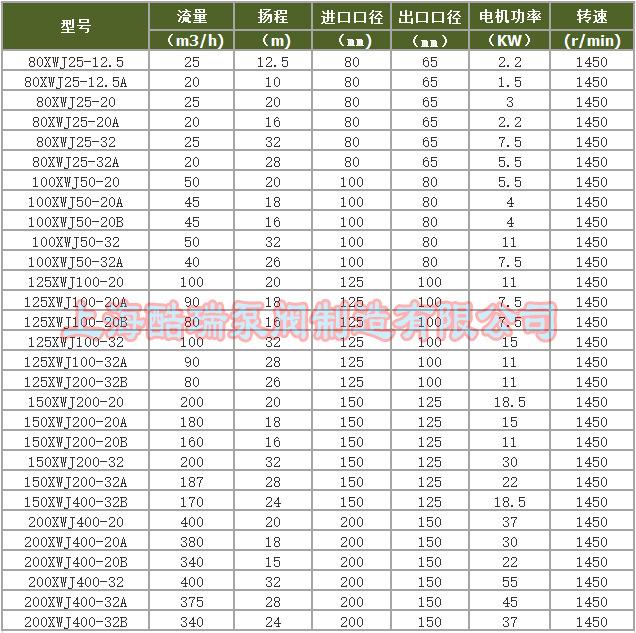

XWJParámetros de rendimiento de la bomba de pulpa:











XWJInstrucciones para el uso de la bomba de pulpa:





1. Antes de arrancar la bomba, revísela según los siguientes requisitos;

1.1. ¿Se han apretado todos los pernos? ¿Se ha inyectado aceite fino en la cámara del rodamiento?

1.2. Si la coaxialidad del acoplamiento es menor o igual a Φ0.3 mm, y el acoplamiento debe sentirse uniforme al girarlo a mano;

1.3. Si la dirección del motor es correcta;

1.4. ¿Está la válvula de entrada de agua completamente abierta?

1.5. ¿Está cerrada la válvula de salida?

1.6. ¿Está abierta la válvula de agua de sellado? Requisito de presión de agua de sellado: presión de trabajo más (0.3~0.5) kgf/c²?

2. Después de arrancar el motor a la velocidad nominal, abra lentamente la válvula de salida a los requisitos de funcionamiento nominales (la corriente de funcionamiento del motor es preferiblemente el 80% del valor nominal).

3. Durante la operación de la bomba, se debe prestar atención a la estabilidad operativa de la bomba y al enfriamiento y purga del agua de sellado.

4. Cuando la bomba funcione durante un período de tiempo o la altura de elevación disminuya, preste atención a ajustar la holgura en la cara frontal del impulsor. El método de ajuste es el siguiente: primero afloje las tuercas de sujeción, gire el tornillo de ajuste de cabeza cuadrada en sentido contrario a las agujas del reloj hasta que la placa colisione con la cara frontal del impulsor, luego gire el tornillo de ajuste de cabeza cuadrada en el sentido de las agujas del reloj 1/2 vuelta (en este momento la holgura es de 0.8~1 mm) y apriete las tuercas.

5. Cuando la bomba deje de funcionar, primero se debe cerrar la válvula de descarga y luego apagar la alimentación eléctrica del motor.

6. Cuando la bomba necesite estar fuera de uso por un período de tiempo, el líquido de la bomba debe drenarse para el próximo uso.
