Rectificadora de rieles eléctrica FMG-2.2 para equipos de mantenimiento de rieles, rectificadora de extremos, pulidora portátil

FMG-2.2 Amoladora Eléctrica de Imitación de Perfilado de Riel Equipo de Mantenimiento Máquina Rectificadora de Cara Extremo Pulidora Portátil

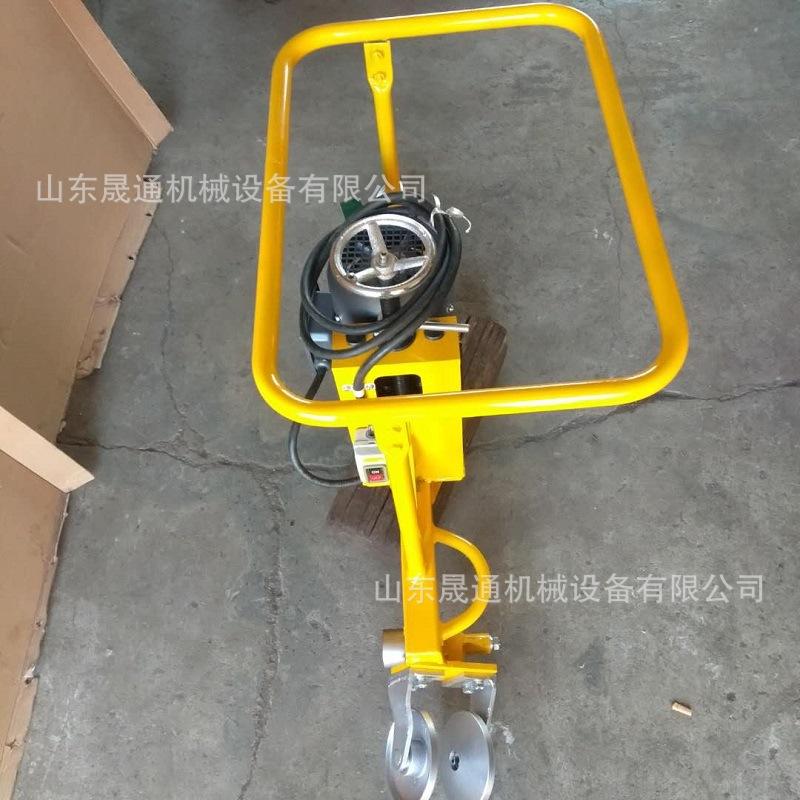

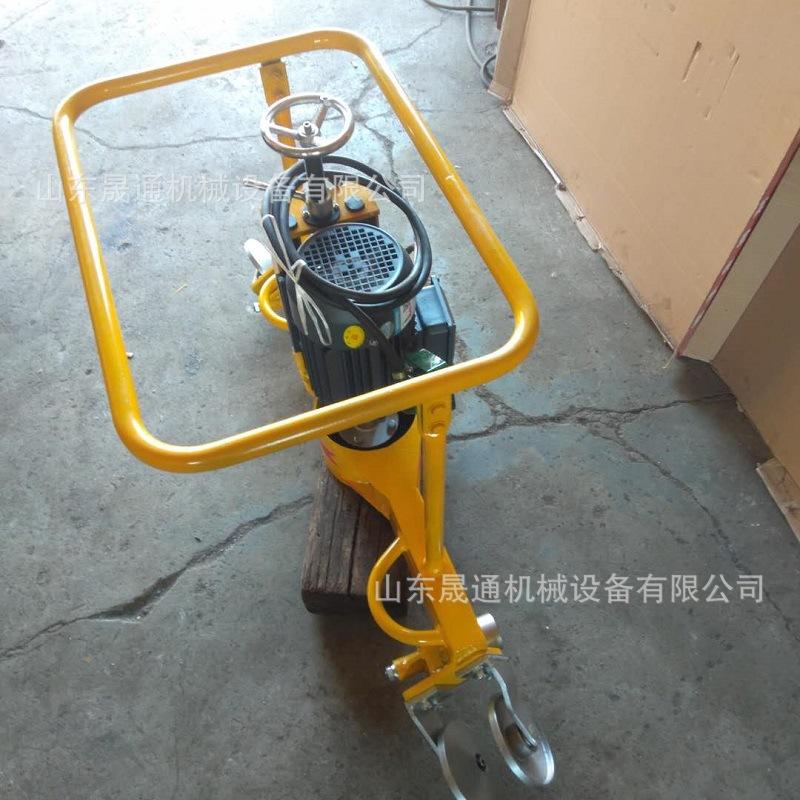

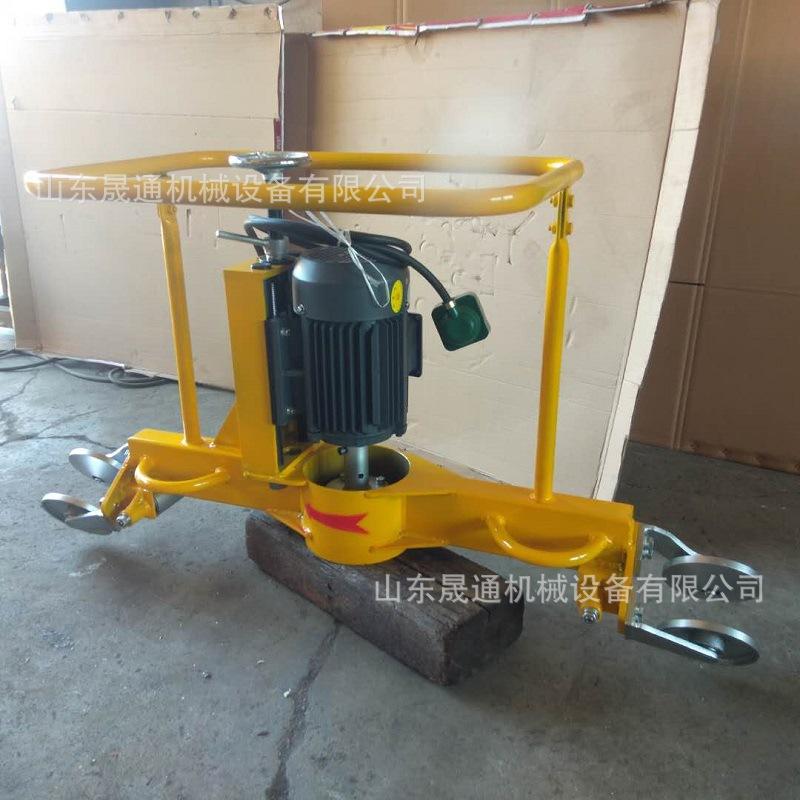

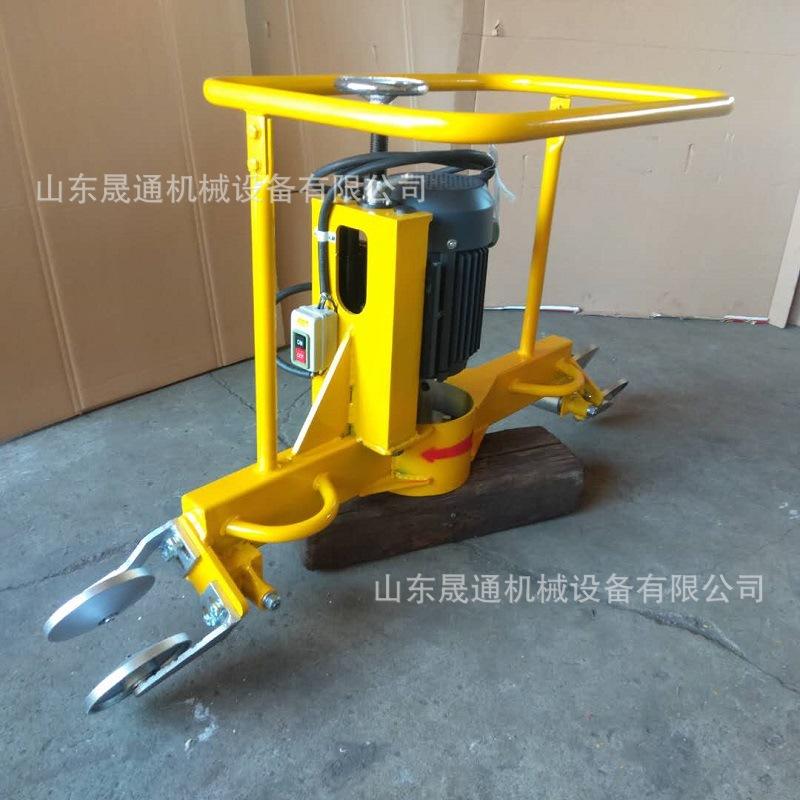

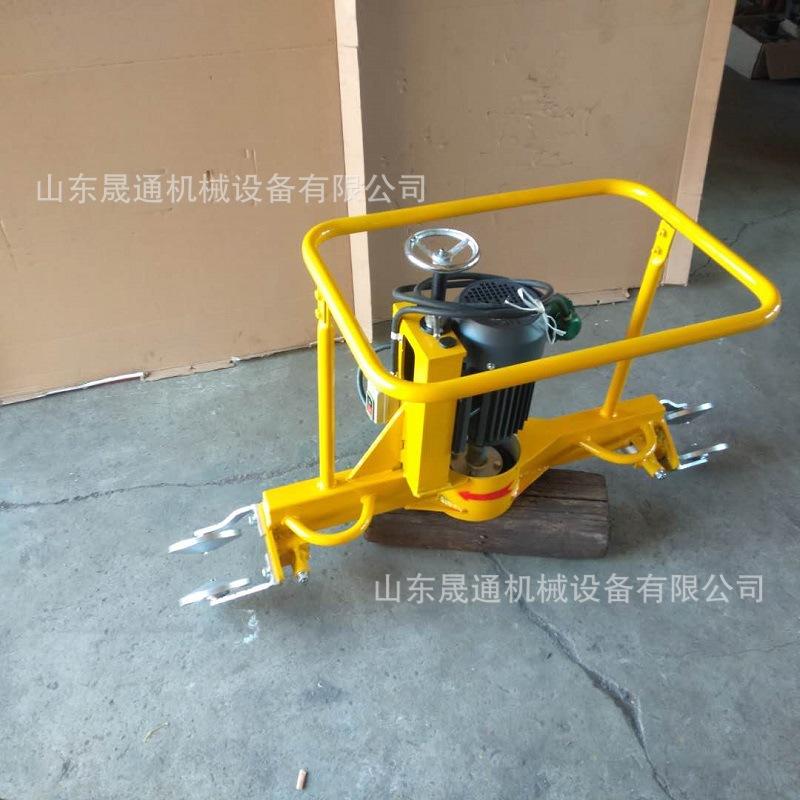

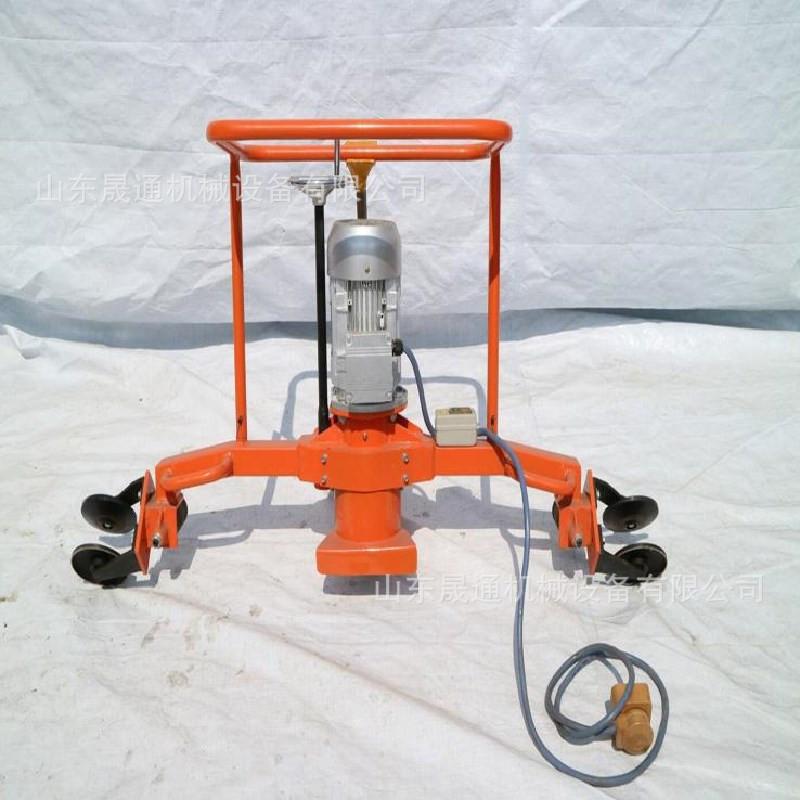

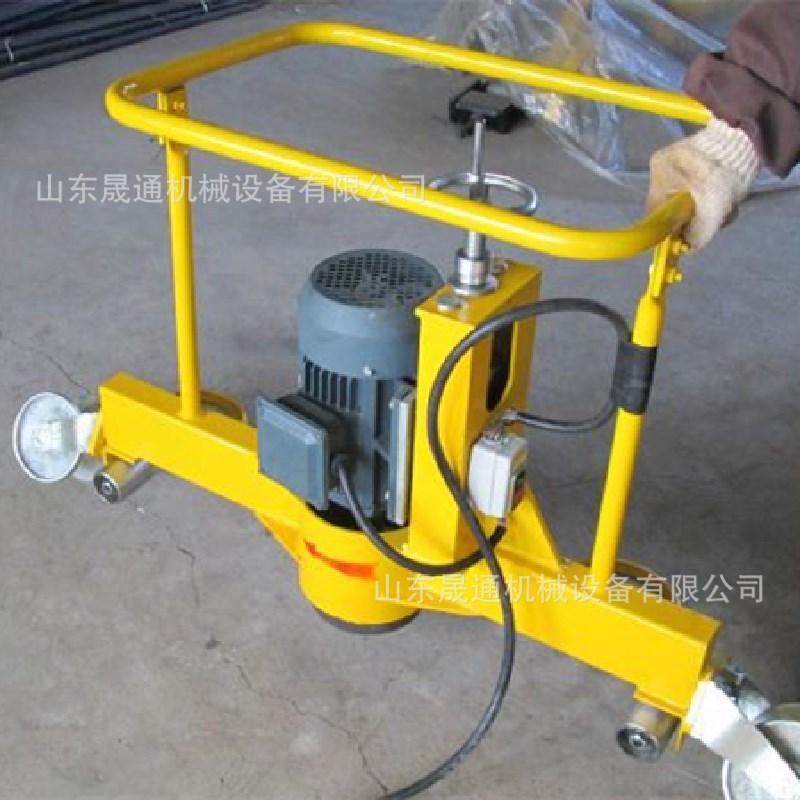

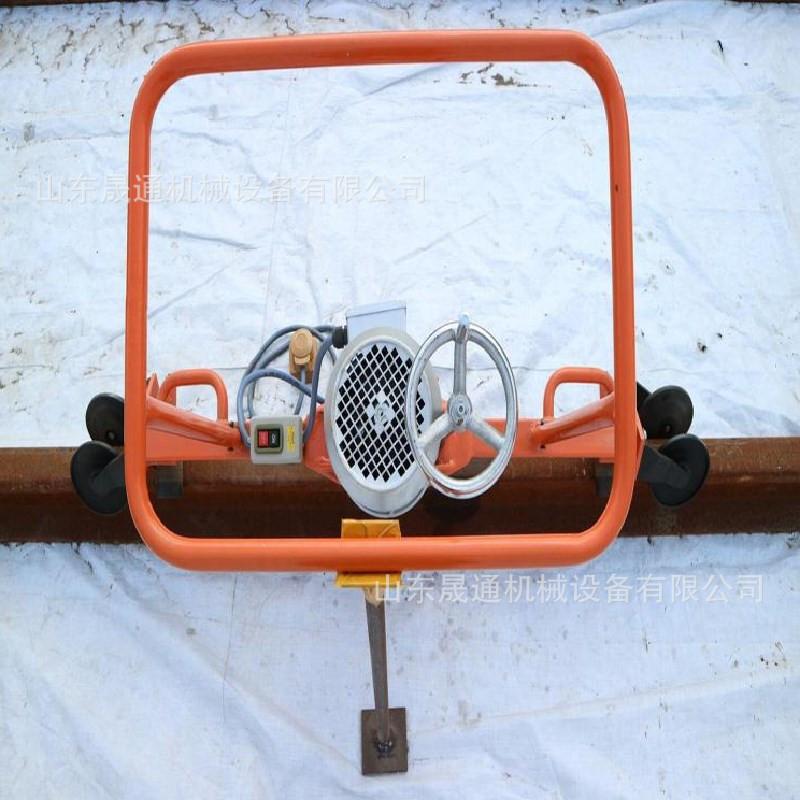

La rectificadora de perfiles de carril tipo FMG-2.2 es una máquina herramienta pequeña utilizada para el rectificado de perfiles de cabezas de carril después de la soldadura de carriles y la reparación de daños en carriles. Esta máquina es adecuada para varios tipos de carriles de 43~75kg/m.

1. Potencia: motor trifásico, 2,2KW, 2860rpm

2. Velocidad de la muela abrasiva: 2860 rpm

3. Especificaciones de la muela abrasiva: muela abrasiva en forma de copa Φ150×55×70 mm

4. Recorrido de la muela abrasiva: 50 mm

5. Ángulo de inclinación de la muela abrasiva: 90°

6. Dimensiones totales: 1200×420×900 mm

7. Masa: 60 kg

3. Cómo utilizar

1. Preparación de tareas

1.1 Antes de operar, el operador debe familiarizarse con la estructura, el rendimiento técnico, el principio de funcionamiento y las reglas de uso de la máquina según este manual de instrucciones y los requisitos.

1.2 Preparación de la máquina: Los sujetadores deben estar apretados, las partes móviles deben ser flexibles, la protección de aislamiento del sistema eléctrico debe ser confiable y se debe prestar especial atención a la conexión a tierra del motor y el cable de conexión a tierra debe ser firme y confiable;

1.3 Prueba de funcionamiento: Presione el interruptor eléctrico para verificar la dirección de la muela. Si no coincide con la dirección marcada, el cableado del motor debe ajustarse para hacer que el motor gire hacia adelante. Al mismo tiempo, confirme la protección del protector de la muela;

1.4 Funcionamiento sin carga: Funcione sin carga durante 2 minutos. Revise todas las partes del cuerpo de la máquina para detectar anomalías, especialmente después de reemplazar la muela abrasiva, debe revisarla cuidadosamente;

2. Trabajos de rectificado

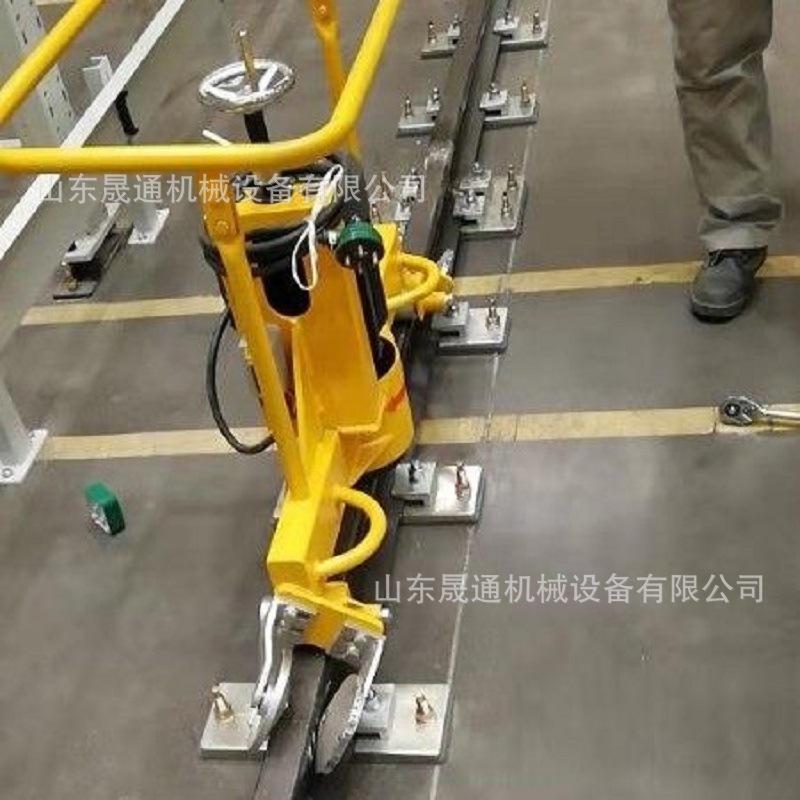

2.1 Coloque la amoladora sobre el riel que necesita amolar y asegúrese de que el enchufe y la toma de corriente estén en contacto firme;

2.2 Presione el interruptor y gire la manivela de avance en sentido contrario a las agujas del reloj para asegurarse de que la muela abrasiva no entre en contacto con la superficie superior del riel que se va a rectificar.

2.3 Presione el interruptor de encendido y la muela girará sin carga;

2.4 Gire la manija de avance vertical en sentido horario uniformemente para mover la muela abrasiva hacia la superficie superior del riel hasta que haga contacto con la superficie a pulir y genere chispas. Simultáneamente, tire de la manija y mueva la máquina de izquierda a derecha mientras la muela de perfilado está cerca de la superficie superior del riel. Se mueve hacia adelante y hacia atrás, con un alcance aproximado de 800 mm.

2.5 Controle el avance de la muela de forma uniforme, generalmente con una precisión de 0,2 mm cada vez, y verifique si hay anomalías y el grosor de las marcas de rectificado. La superficie pulida del riel no debe estar azulada ni presentar rayones evidentes.

2.6 Al girar la manija, incline gradualmente el cuerpo de la máquina hacia adentro a lo largo de la dirección de la sección transversal del riel. Con el control del riel protector de la muela, expanda el rango de rectificado horizontal de la parte superior del riel, rectificando desde la línea central de la parte superior del riel hasta el arco de la cabeza del riel;

2.7 Incline lentamente el apoyabrazos de operación hacia el operador, gire la amoladora 90° hacia adentro a lo largo de la dirección de la sección transversal del riel y arrastre la amoladora hacia adelante y hacia atrás para amolar el lado interior (lado de trabajo) del riel;

2.8 Una vez completada la operación, gire la manivela de avance en dirección opuesta para hacer que la muela abrasiva se retire fuera de contacto con el riel. Presione el interruptor de apagado para detener la rectificadora. Después de restablecer la superficie de rectificado, levante la rectificadora y gírela 180° horizontalmente en el lugar, colóquela sobre el riel y repita las acciones anteriores para pulir la parte restante de la superficie superior del riel y el lado exterior de la cabeza del riel hasta que el pulido alcance el estándar especificado.
