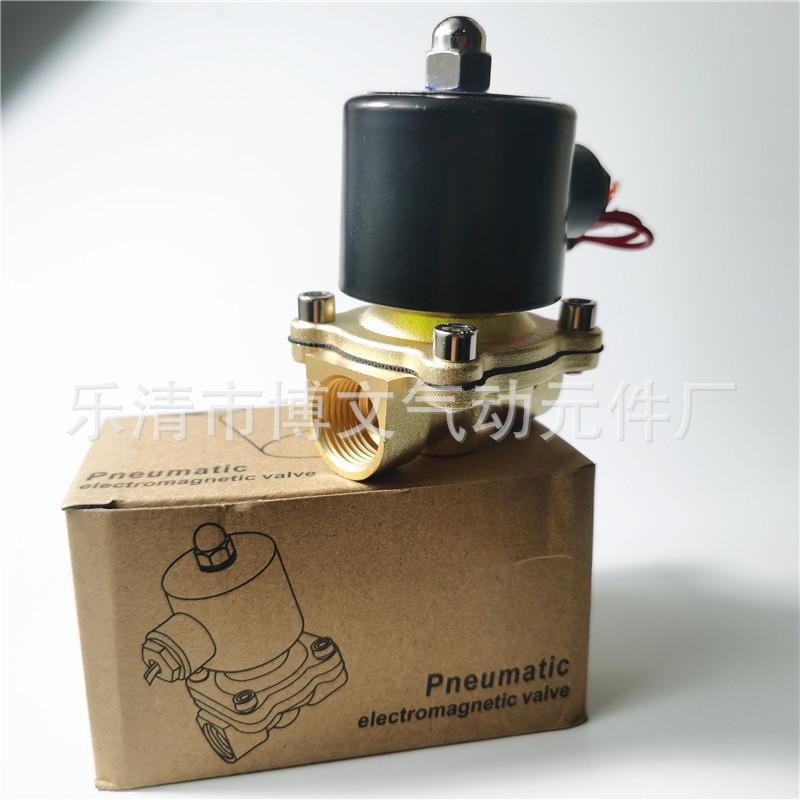

Tubo de drenaje UW-15 cuerpo de cobre válvula bidireccional 2W-15 válvula de aceite normalmente cerrada válvula solenoide neumática

Principio de funcionamiento de la trampa de vapor

Las trampas de vapor son válvulas utilizadas en redes de tuberías de vapor y equipos que pueden descargar automáticamente condensado, aire y otros gases no condensables y evitar fugas de vapor de agua. Según los diferentes principios de funcionamiento de las trampas de vapor, las trampas de vapor se pueden dividir en los siguientes tres tipos: Tipo mecánico: se activa por el cambio en la altura del líquido condensado en la trampa de vapor. 1. La trampa de vapor se instala entre el equipo de calentamiento de vapor y el colector de retorno de condensado. Durante la conducción, el barril está en la parte inferior y la válvula está completamente abierta. Después de que el condensado ingresa a la trampa, fluye al fondo del barril, llena el cuerpo de la válvula y lo sumerge por completo. Luego, el condensado se descarga al colector de retorno a través de la válvula completamente abierta. 2. El vapor también ingresa a la trampa desde la parte inferior del cuerpo del barril, ocupa la parte superior del cuerpo del barril y genera flotabilidad. El cuerpo del barril se eleva lentamente y mueve gradualmente la palanca hacia el asiento de la válvula hasta que la válvula está completamente cerrada. El aire y el dióxido de carbono pasan a través de los orificios de escape del cuerpo del barril y se acumulan en la parte superior de la trampa. El vapor descargado por el orificio de escape se condensa debido a la disipación de calor de la trampa. 3. A medida que el condensado entrante comienza a llenar el barril, este comienza a ejercer una fuerza de tracción sobre la palanca. A medida que el nivel de condensado continúa subiendo, la fuerza generada continúa aumentando hasta que es capaz de superar la diferencia de presión y abrir la válvula. 4. A medida que la válvula comienza a abrirse, la diferencia de presión que actúa sobre el disco de la válvula disminuye. El barril baja rápidamente, provocando que la válvula se abra completamente. Los gases no condensables acumulados en la parte superior de la trampa de vapor se descargan primero, y luego se descarga el condensado. A medida que el agua fluye fuera del barril, arrastrará la suciedad fuera de la trampa de vapor. A medida que se descarga el condensado, el vapor comienza a entrar de nuevo en la trampa de vapor y comienza un nuevo ciclo.
