Instrucciones de uso e instalación del procesador de fuente de aire

Instrucciones de uso del procesador de fuente de aire:

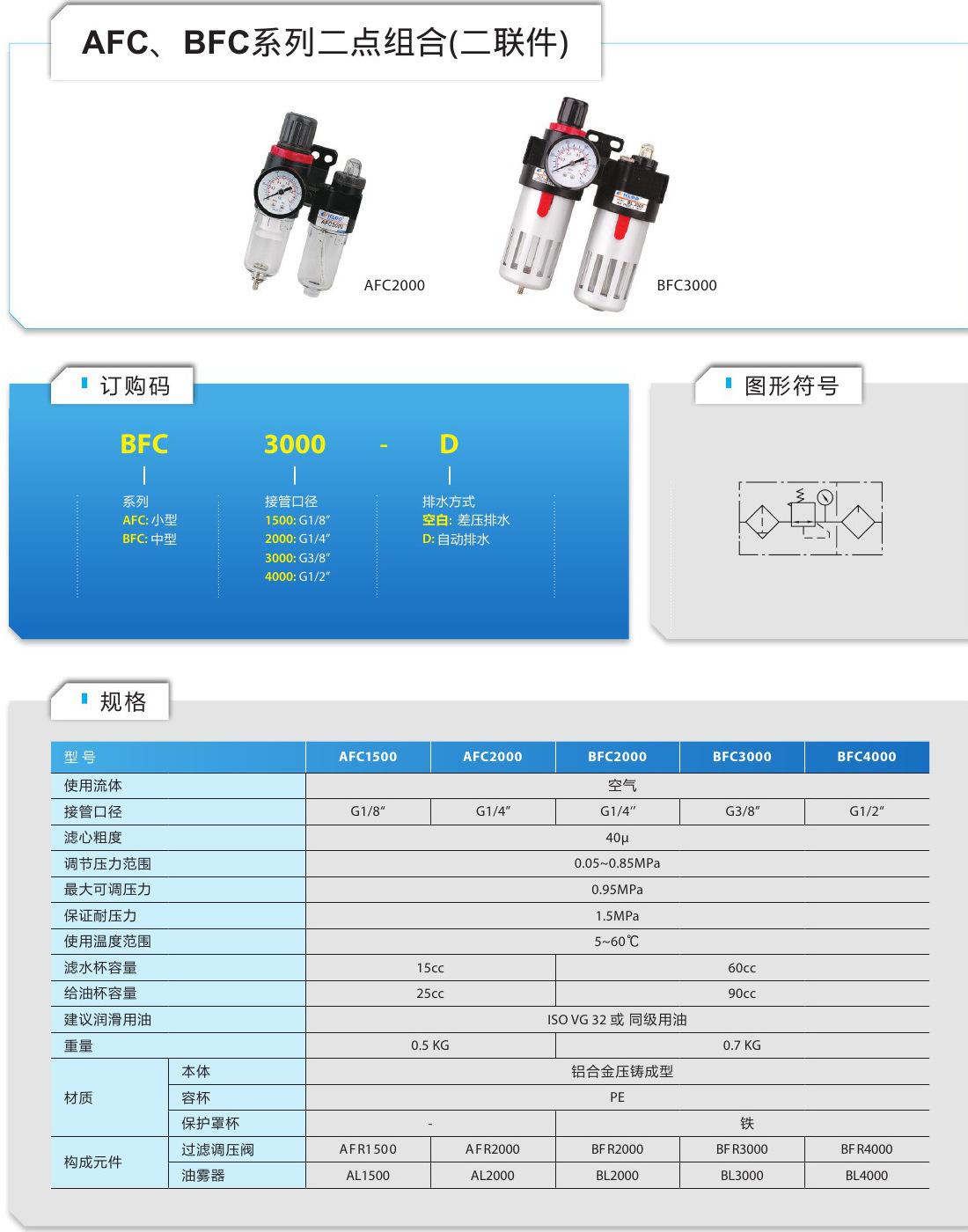

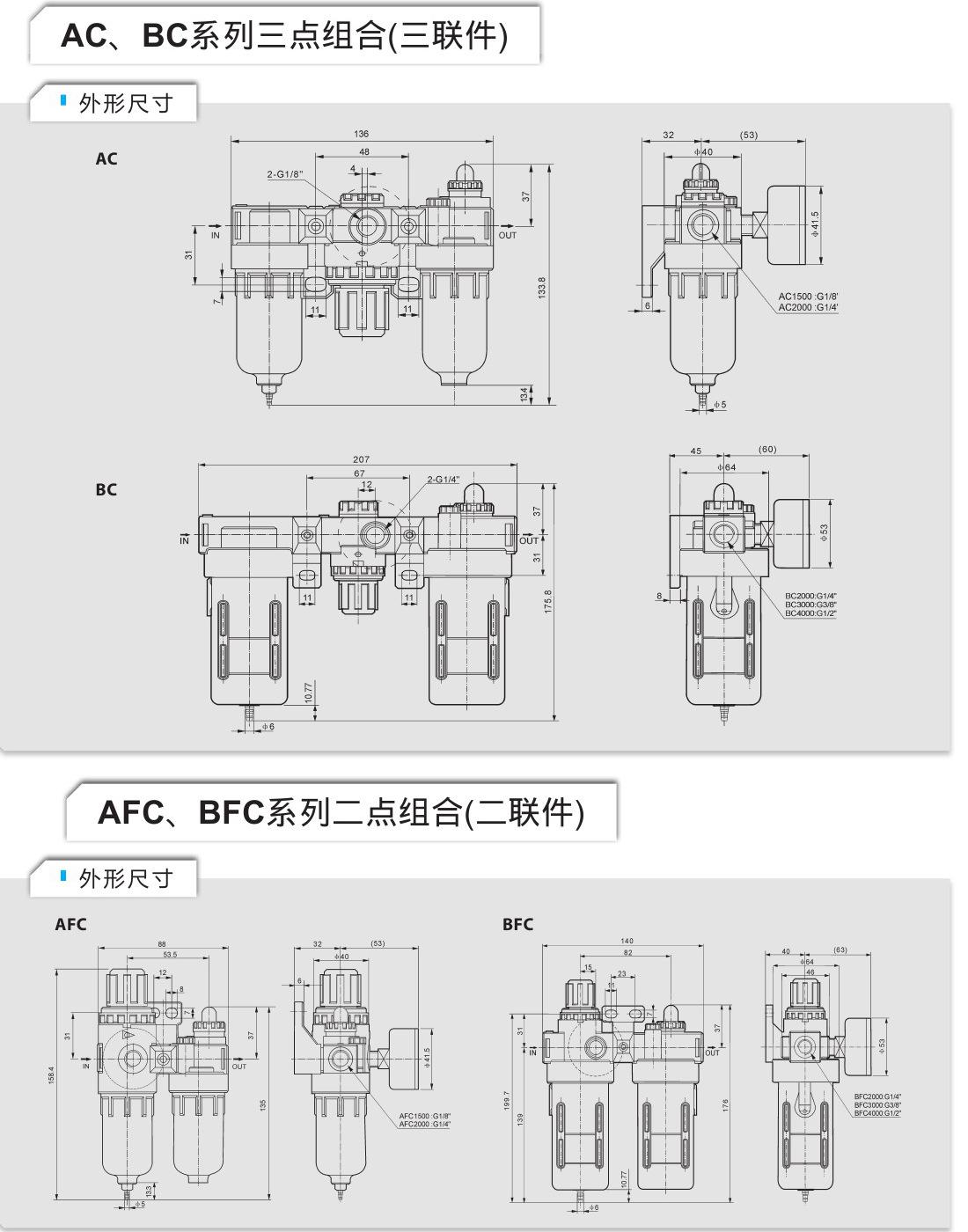

La composición del procesador de fuente de aire incluye filtro de aire, válvula reductora de presión y colector de niebla de aceite. Algunas marcas de válvulas solenoides y cilindros pueden lograr lubricación sin aceite (la función de lubricación se logra mediante grasa), por lo que no es necesario utilizar un colector de niebla de aceite. El grado de filtración es generalmente de 50-75 μm, y el rango de ajuste de presión es de 0.5-10 Mpa. Si la precisión de filtración es de 5-10 μm, 10-20 μm, 25-40 μm, y el ajuste de presión es de 0.05-0.3 Mpa, 0.05-1 Mpa, el conjunto formado al conectar las tres partes principales sin tuberías se llama un trío. Las tres partes principales son dispositivos de fuente de aire indispensables en la mayoría de los sistemas neumáticos. Se instalan cerca del equipo que utiliza gas y son la garantía final de la calidad del aire comprimido. El orden de instalación de las tres partes principales es filtro de aire, válvula reductora de presión y colector de niebla de aceite según la dirección de entrada de aire. La combinación de filtro de aire y válvula reductora de presión se puede llamar un doble conjunto neumático. El filtro de aire y la válvula reductora de presión también se pueden ensamblar juntos para convertirse en una válvula reductora de presión con filtro (la función es la misma que la combinación de filtro de aire y válvula reductora de presión). En algunas ocasiones, no se permite la existencia de niebla de aceite en el aire comprimido, por lo que se necesita un separador de niebla de aceite para filtrar la niebla de aceite en el aire comprimido. En resumen, estos componentes se pueden seleccionar según las necesidades, y se pueden utilizar en combinación. El filtro de aire se utiliza para limpiar la fuente de aire y puede filtrar la humedad en el aire comprimido para evitar que la humedad entre en el dispositivo con el gas. La válvula reductora de presión puede estabilizar la fuente de aire y mantener la fuente de aire en un estado constante, lo que puede reducir el daño al hardware, como válvulas o actuadores, causado por cambios repentinos en la presión del aire de la fuente de aire. El filtro se utiliza para limpiar la fuente de aire y puede filtrar la humedad en el aire comprimido para evitar que la humedad entre en el dispositivo con el gas. El separador de niebla de aceite puede lubricar las partes móviles del cuerpo de la máquina y puede lubricar las partes que son inconvenientes para agregar aceite lubricante, extendiendo en gran medida la vida útil del cuerpo de la máquina.

Instalación del procesador de fuente de aire:

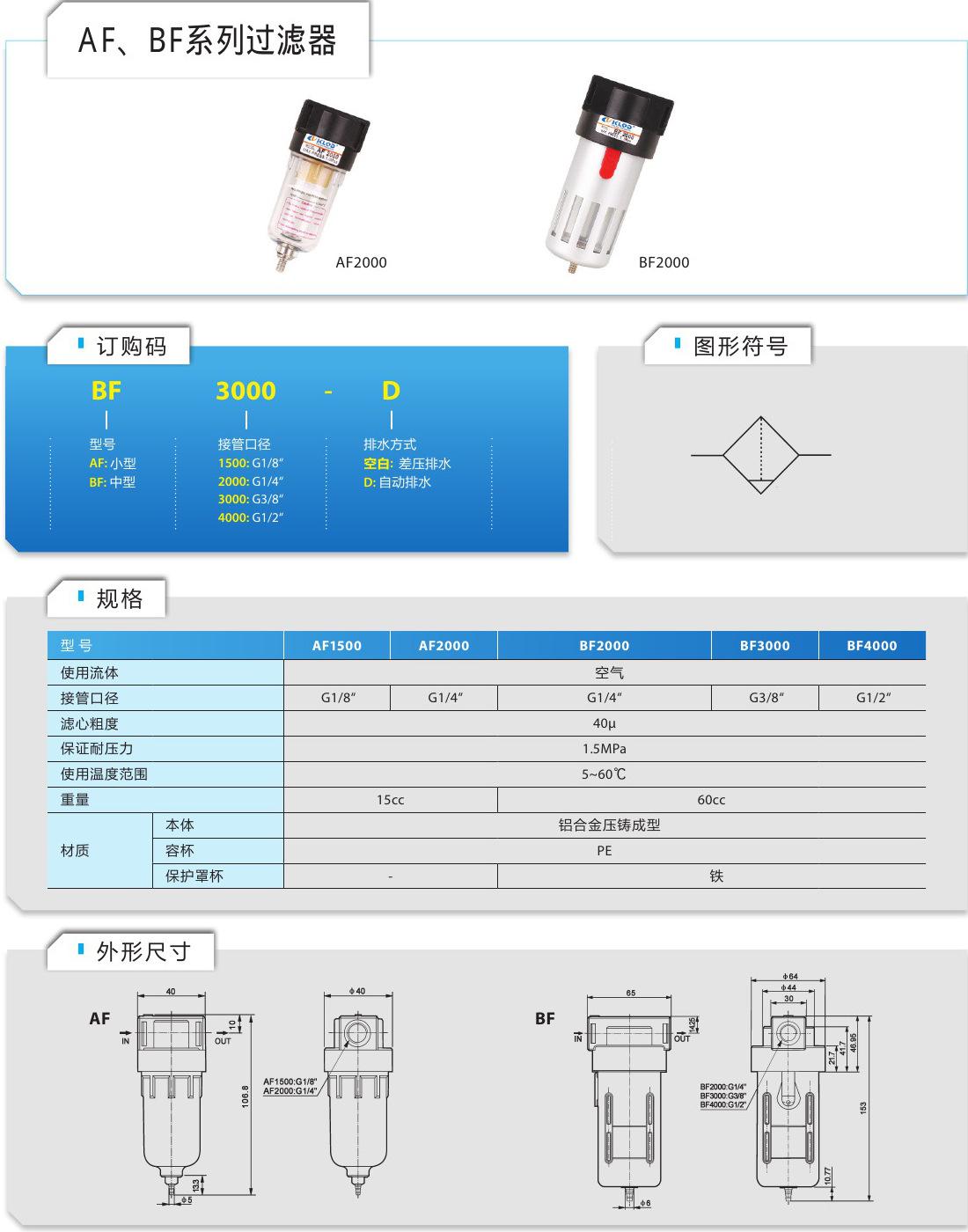

1. Hay dos formas de drenaje del filtro: drenaje por diferencia de presión y drenaje manual. Al drenar manualmente, debe drenarse antes de que el nivel del agua alcance el nivel por debajo del elemento filtrante.

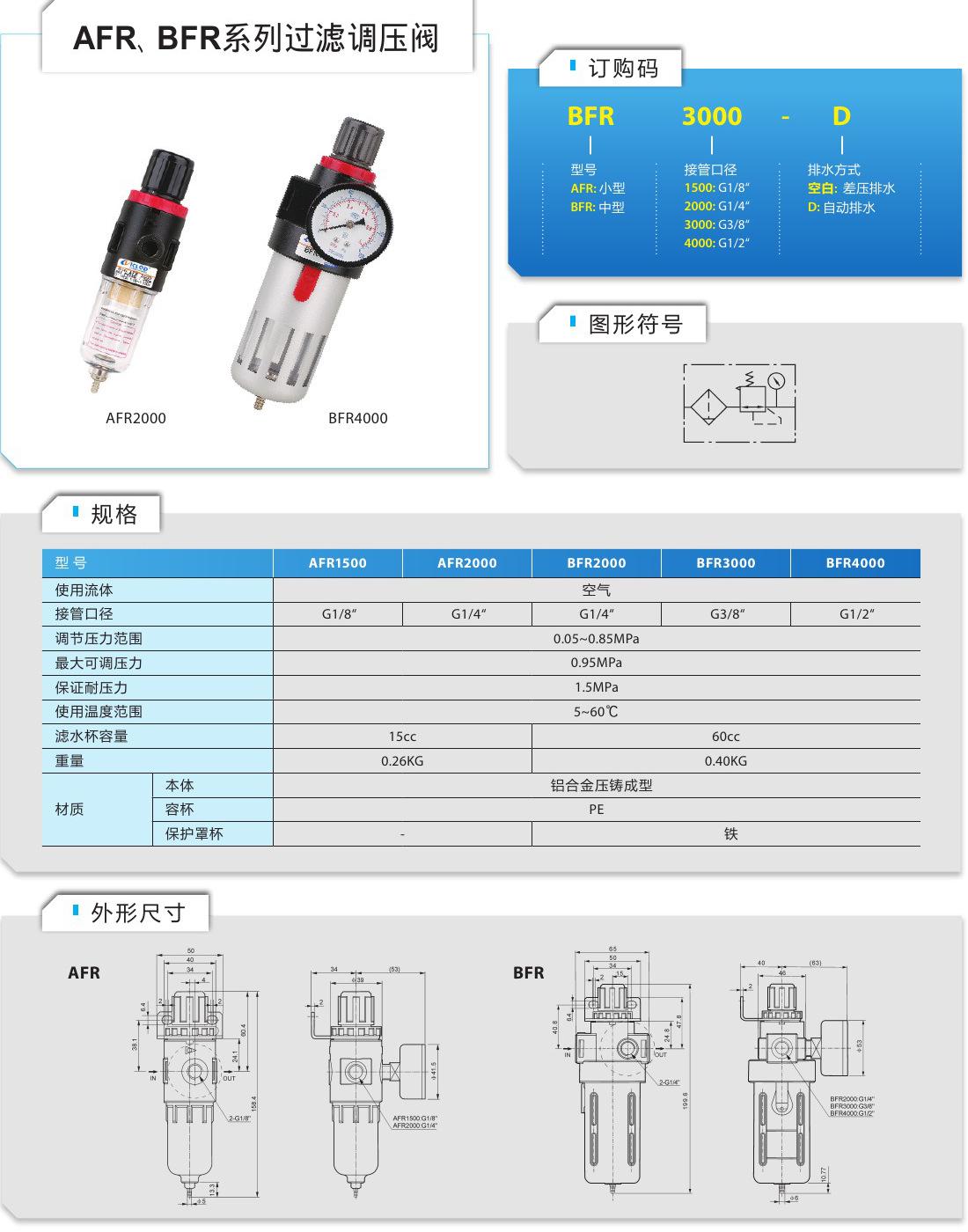

2. Al ajustar la presión, por favor jale hacia arriba y luego gire la perilla antes de girarla. Presione la perilla hacia abajo para posicionarla. Gire la perilla hacia la derecha para aumentar la presión de salida, y hacia la izquierda para disminuir la presión de salida. Al ajustar la presión, debe ajustarse gradual y uniformemente al valor de presión requerido, y no debe ajustarse en un solo paso.

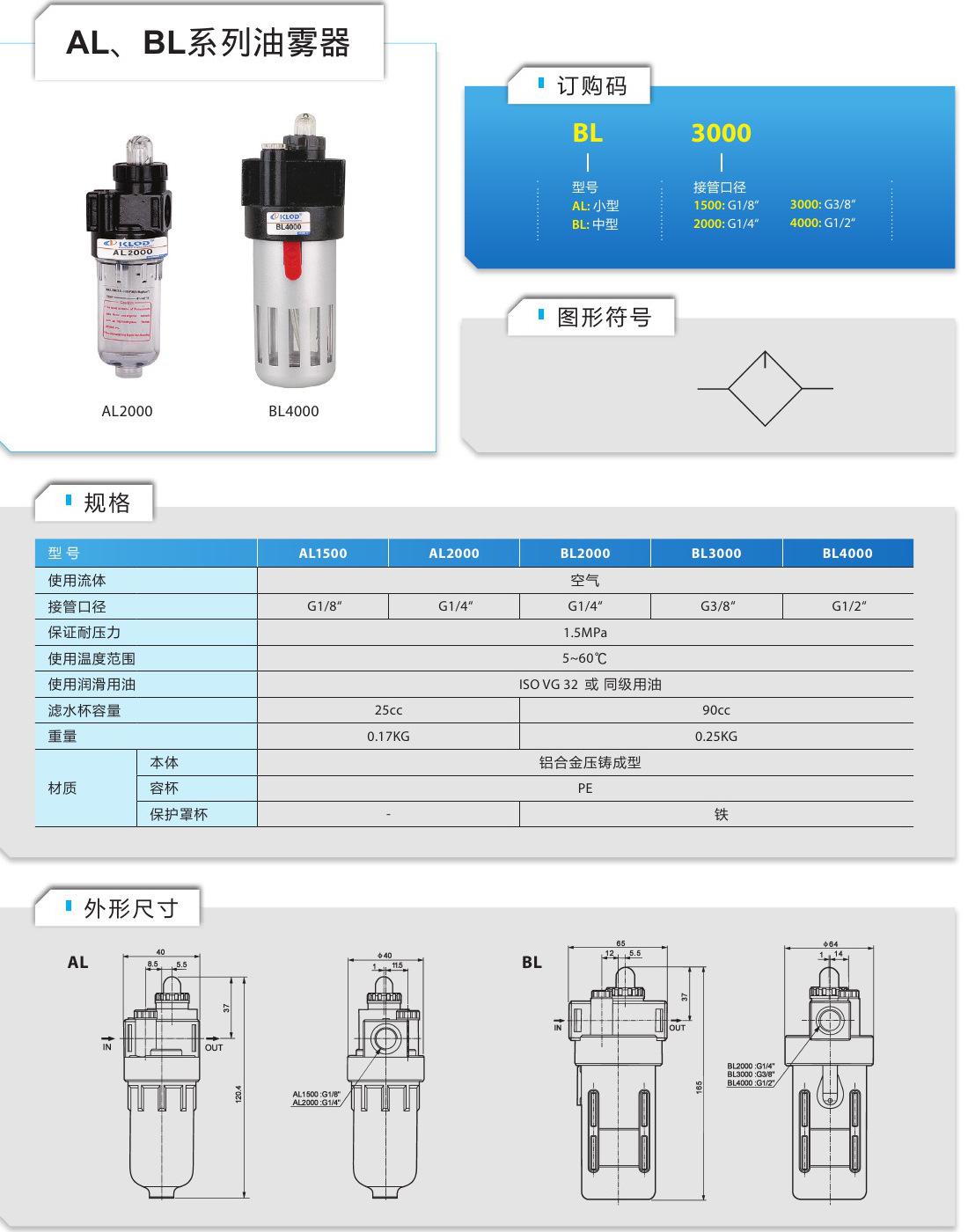

3、Cómo usar el lubricador: Use aceite para turbinas JIS K2213 (aceite ISO Vg32 o equivalente) para el lubricador. No llene la copa más de ocho décimas partes. El número 0 indica el flujo mínimo de aceite, y 9 indica el flujo máximo de aceite. La posición de 9 a 0 no se puede girar; debe girarse en el sentido de las agujas del reloj.

La tarea central del mantenimiento del procesador de fuente de aire es asegurar el suministro de aire comprimido limpio y seco al sistema neumático, garantizar la hermeticidad del sistema neumático, asegurar que los componentes lubricados con niebla de aceite reciban la lubricación necesaria y asegurar que los componentes y sistemas neumáticos reciban las condiciones de trabajo especificadas (como presión de trabajo, voltaje, etc.), con el fin de garantizar que los actuadores neumáticos funcionen según los requisitos predeterminados.
1. Es mejor usar una especificación que requiera rellenar el aceite una vez por semana. Al rellenar, preste atención a la reducción del volumen de aceite. Si el consumo de aceite es demasiado bajo, se debe reajustar el volumen de goteo de aceite. Si el volumen de goteo de aceite sigue reducido o no hay goteo de aceite después del ajuste, verifique si la entrada y la salida de la niebla de aceite están instaladas al revés, si el canal de aceite está bloqueado y si las especificaciones de la niebla de aceite seleccionada son apropiadas.
2. El mantenimiento mensual y trimestral debe ser más cuidadoso que el mantenimiento diario y semanal, pero aún limitado al alcance que se puede verificar desde el exterior. Sus contenidos principales son: verificar cuidadosamente si hay fugas en todas partes, apretar tornillos y juntas de tubería flojos, verificar la calidad del aire descargado por la válvula inversora en el bloque terminal, verificar la flexibilidad de cada parte de ajuste, verificar la corrección del instrumento indicador, verificar la fiabilidad de la acción de conmutación de la válvula solenoide, verificar la calidad del vástago del pistón del cilindro y todos los contenidos que se pueden verificar desde el exterior.
3. El trabajo de mantenimiento se puede dividir en trabajo de mantenimiento regular y trabajo de mantenimiento periódico. El primero se refiere al trabajo de mantenimiento que debe realizarse todos los días, y el segundo puede ser el trabajo de mantenimiento realizado cada semana, mes o trimestre. El trabajo de mantenimiento debe registrarse. El trabajo de mantenimiento debe registrarse para facilitar el diagnóstico y manejo de fallas futuras.
4. Al verificar si hay fugas, debe aplicar solución jabonosa en cada punto de control, porque puede indicar fugas con mayor sensibilidad que escuchar el sonido.
5. Al verificar la calidad del aire descargado por la válvula inversora, se deben tener en cuenta los siguientes tres aspectos: Primero, entender si el aceite lubricante contenido en el escape es apropiado. El método consiste en colocar un papel blanco limpio cerca del puerto de escape de la válvula inversora. Después de que la válvula haya funcionado durante tres o cuatro ciclos, si solo hay manchas muy ligeras en el papel blanco, indica que la lubricación es buena. Segundo, entender si hay agua condensada en el escape. Tercero, entender si hay fugas en el puerto de escape que no debería haber. Una pequeña cantidad de fuga indica daño temprano en el componente (es normal que la válvula de sellado por holgura tenga una ligera fuga). Si la lubricación es deficiente, la bomba química debe considerar si la posición de instalación del dispositivo de niebla de aceite es apropiada, si las especificaciones seleccionadas son apropiadas, si la cantidad de goteo de aceite está razonablemente ajustada y si el método de gestión cumple con los requisitos. Si se descarga agua condensada, considerar si la posición del filtro es apropiada, si los diversos componentes de eliminación de agua reales y seleccionados son razonables y si la gestión del agua condensada cumple con los requisitos. La razón principal de la fuga es un sellado deficiente en la válvula o el cilindro, presión de aire insuficiente, etc. Cuando la fuga de la válvula de sellado es grande, puede ser causada por el desgaste del núcleo de la válvula y el manguito de la válvula.
6. El vástago del pistón del cilindro a menudo está expuesto. Observe si el vástago del pistón está rayado, corroído o desgastado. Según si hay fuga de aire, puede juzgar el contacto entre el vástago del pistón y el manguito guía y el anillo de sello en la tapa delantera, la calidad del tratamiento del aire comprimido y si hay carga lateral en el cilindro.
7. Los moldes de fundición a presión como válvulas de seguridad y válvulas de interruptor de emergencia se utilizan raramente. Durante las inspecciones regulares, debe confirmarse su fiabilidad operativa.
8. Conmute la válvula solenoide repetidamente y juzgue si la válvula funciona normalmente por el sonido de conmutación. Para la válvula solenoide de CA, si hay un zumbido, debe considerarse que el núcleo móvil y el núcleo estático no están completamente atraídos, hay polvo en la superficie de atracción, el anillo magnético está suelto o dañado, etc.

1. El procesador de fuente de aire tiene una estructura simple, es ligero y es fácil de instalar y mantener. El medio es aire, que es menos inflamable que los medios hidráulicos, por lo que es seguro de usar.
2. El medio de trabajo es aire inagotable, y el aire en sí es gratuito. El tratamiento de los gases de escape es simple, no contamina el medio ambiente y tiene bajo costo.
3、La fuerza de salida y la velocidad de trabajo son muy fáciles de ajustar. La velocidad de acción del cilindro es generalmente menor a 1M/S, que es más rápida que los métodos hidráulicos y eléctricos.
4、Alta fiabilidad, larga vida útil. Los tiempos de acción efectiva de los componentes eléctricos son de aproximadamente un millón de veces, mientras que la vida útil de las válvulas solenoides generales es superior a 30 millones de veces, y algunas válvulas de alta calidad superan los 200 millones de veces.
5. Utilizando la compresibilidad del aire, se puede almacenar energía para lograr un suministro de aire centralizado. La energía se puede liberar en un corto tiempo para lograr una respuesta de alta velocidad en movimiento intermitente. Se puede lograr amortiguación. Tiene una fuerte adaptabilidad a cargas de impacto y sobrecargas. Bajo ciertas condiciones, puede permitir que los dispositivos neumáticos tengan capacidad de auto-retención.
6. El control totalmente neumático tiene capacidades a prueba de fuego, a prueba de explosiones y a prueba de humedad. Comparado con los métodos hidráulicos, los métodos neumáticos pueden usarse en entornos de alta temperatura.
7. Gracias a la pequeña pérdida de flujo de aire, el aire comprimido puede suministrarse de forma centralizada y transportarse a largas distancias.
