Diagrama de instalación en sitio del mezclador sumergible multifuncional de 1,5 kW Ángulo de dirección de nivelación Tapa ajustable

Diagrama de instalación in situ de mezclador sumergible multifuncional de 1,5 KW Ángulo horizontal ajustable Capde

Ámbito de aplicación del mezclador sumergible QJB:

La serie de mezcladores sumergibles de mezcla y agitación es adecuada para mezclar líquidos que contienen materia suspendida en plantas de tratamiento de aguas residuales y procesos industriales; mezclar y homogeneizar aguas residuales, aguas residuales y lodos; proceso de espesamiento; proceso de deshidratación de lodos; optimización de la transferencia de calor; limpieza de piscinas de aguas residuales; evitar que las partículas se condensen y se asienten en la pared y el fondo de la piscina; eliminar materia suspendida; crear flujo de agua, etc. El proceso y el proceso industrial necesitan mantener el medio bifásico sólido y líquido o trifásico sólido, líquido y gas uniformemente mezclado y reaccionado.

Diagrama de estructura:

Significado del modelo de mezclador sumergible QJB:

QJB2.2/8-320/3-740/c/s

QJB—Mezclador sumergible

2.2—Potencia del motor (kW)

8—Etapas motoras

320—Diámetro del impulsor (mm)

3—Número de álabes del impulsor

740-Velocidad del impulsor (r/min)

Material: Hierro fundido C, acero inoxidable S

estructura:

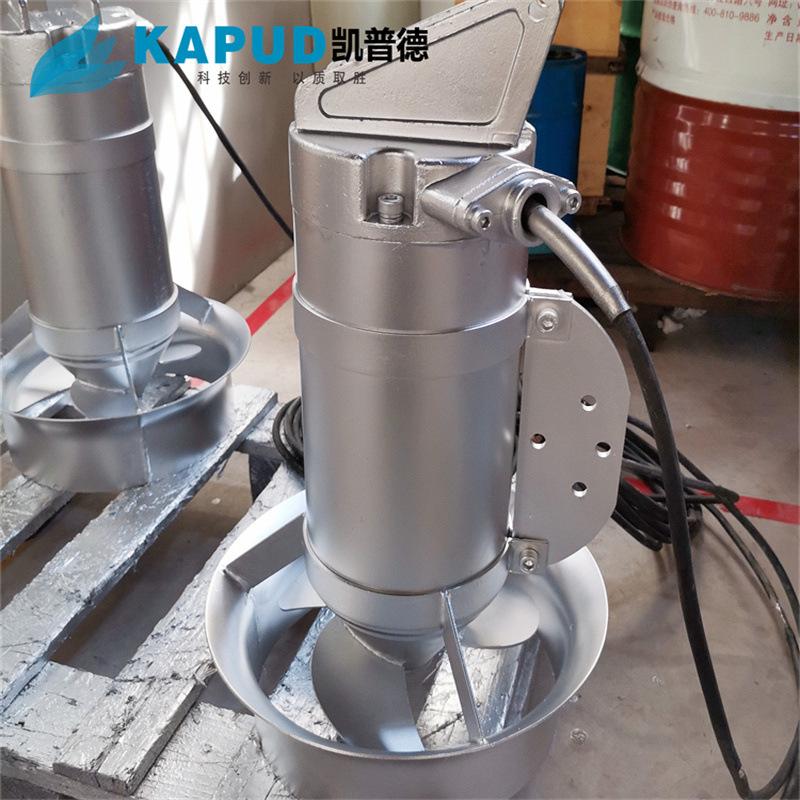

El mezclador sumergible QJB se compone principalmente de motor sumergible, mecanismo de sellado, impulsor, cubierta guía, polipasto accionado por manivela, control eléctrico y otras partes.

Los productos de la serie de mezcla y agitación utilizan motores multipolares y adoptan una estructura de conexión directa de bajo consumo energético y alta eficiencia. Los impulsores se fabrican mediante fundición o estampación de precisión, con alta precisión, gran empuje, apariencia elegante y suave, y estructura compacta.
Los productos de la serie de impulsión y flujo de baja velocidad utilizan un reductor de rueda dentada cicloidal, con baja potencia, baja velocidad, gran diámetro de impulsor y amplia área de servicio. El impulsor está fabricado con poliuretano y aleación de aluminio, de alta resistencia y alta resistencia a la corrosión. Además de la función de agitación, también puede impulsar el flujo y generar un flujo de agua.
El bobinado del motor del agitador sumergible cuenta con aislamiento de clase F y un nivel de protección IP68. Al utilizarse en el sistema de aireación de una planta de tratamiento de aguas residuales, se reduce considerablemente el consumo de energía del sistema y se aumenta significativamente el volumen de oxigenación, lo que previene eficazmente la sedimentación. Según los requisitos del proceso, el agitador sumergible de conexión directa puede equiparse con una cubierta guía.

El campo de velocidad está en agua clara, y la velocidad del agua en la frontera es V=0.1m/s.

Tabla de prestaciones técnicas del mezclador sumergible QJB:
