Fabricante de bastidor de rodillos recipiente a presión bastidor de rodillos de soldadura automática 200 toneladas 60 toneladas caminante autoajustable bastidor de rodillos de soldadura

Wuxi Fengwei Maquinaria Equipo Co., Ltd.Diseñado y desarrolladoHGK20 20T rodillo de cañón largoMarco de ruedaEstá diseñado y fabricado según la norma ZBJ3303-90 del Ministerio de Industria de Maquinaria y Electrónica de la República Popular China, absorbiendo las ventajas de productos similares nacionales y extranjeros, y de acuerdo con las condiciones de uso y los requisitos de los usuarios y fabricantes nacionales. Se utiliza ampliamente en la soldadura automática de la soldadura de anillo de cilindros circulares metálicos y es el equipo de soldadura automática para diversos recipientes a presión. Este producto tiene las ventajas de calidad confiable, rendimiento avanzado y operación simple.

Los principales parámetros técnicos:

1）Carga nominal:20T

• Rango de diámetro de pieza de trabajo aplicable: Φ1000-Φ3600mm
• Longitud aplicable de la pieza de trabajo: 12 m
• El espacio de ajuste de los bastidores de rodillos fijos maestro y esclavo es de 800-2000 mm (cada intervalo es de 230 mm como un nivel)
• Dimensiones (largo × ancho × alto): 12000 × 3000 × 650 mm
• Potencia total: 2,2KW
• Fuente de alimentación (sistema trifásico de cuatro hilos) 3P, 380V/220V±10%, 50Hz±

2）Parámetros del rodillo:

• Composición del rodillo de cilindro largo: Cada juego de rodillos de cilindro largo consta de 5 rodillos de cilindro corto del mismo tamaño, dos de los cuales son activos
• Tipo de rodillo corto: Rodillo de acero
• Tamaño del rodillo de cañón corto (diámetro x ancho): Φ219X2000mm
• Modo de accionamiento por rodillo activo: accionamiento de doble motor
• Potencia del motor del rodillo: 2×1.1KW
• Velocidad de rotación del rodillo: 100-1000 mm/min (regulación de velocidad por conversión de frecuencia)

Rendimiento principal y especificaciones:

• 1. El bastidor de rodillos de cilindro largo HGK20 20T se utiliza para la soldadura por rotación y el ensamblaje y acoplamiento de cilindros de chapa fina。

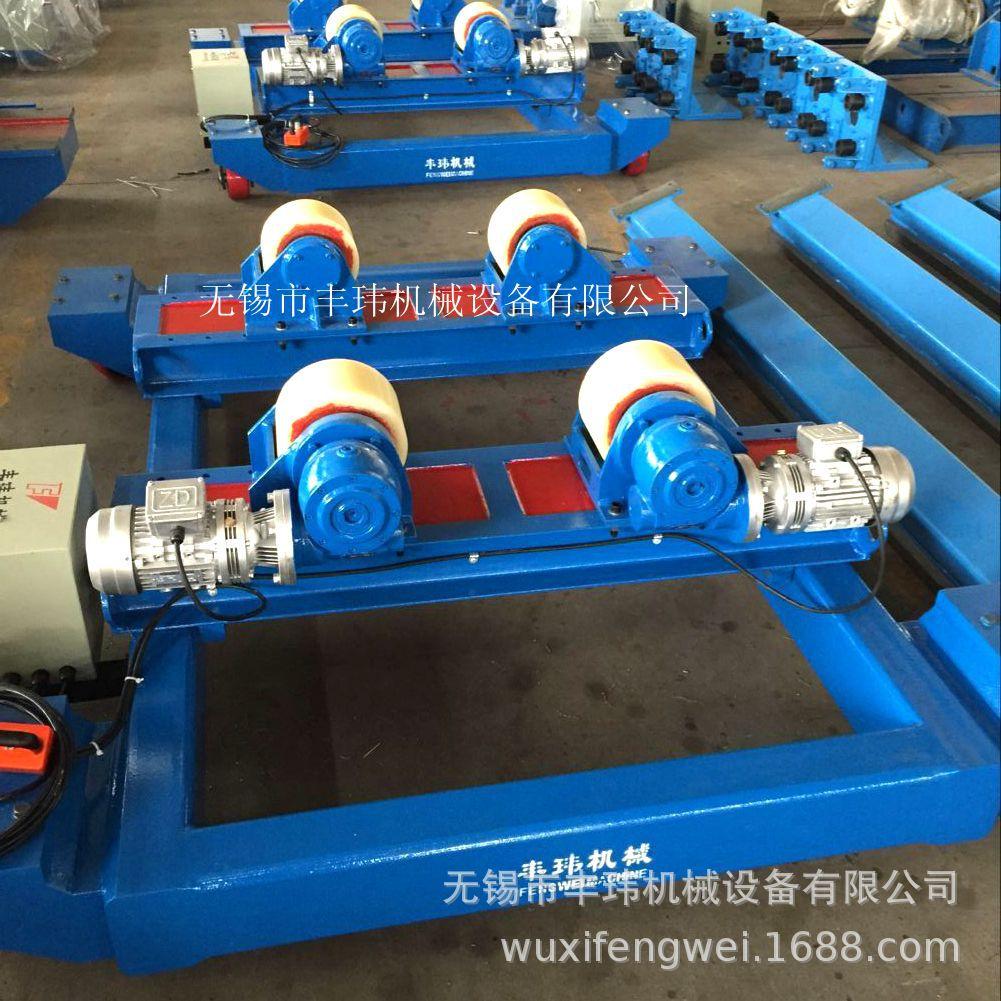

• 2. El bastidor de rodillos de cilindro largo HGK20 20T se compone principalmente de 2 juegos de rodillos rotatorios eléctricos de cilindro largo (cada juego de rodillos consta de 5 rodillos de cilindro corto, de los cuales 2 son rotatorios activos y 3 son rotatorios pasivos), bastidor base (1 pieza), rueda tope final y sistema de control electrónico (1 juego), etc.
• 3. Marco de rodilloAjustableEl método de ajuste de espaciado de los rodillos de tubo largo es de ajuste por pasos de perno, que se puede ajustar moviendo uno de los grupos de rodillos de tubo largo., ajusta la distancia del rodillo,porSe adapta a los cambios en el diámetro de la pieza de trabajo。
• 4. Cada juego de rodillos consta de 5 piezas del mismo tamaño (diámetro ф219×longitud 2000 mm)）Está compuesto por rodillos de acero cortos, de los cuales2 piezas son de rotación activa y 3 piezas son de rotación pasiva.
• 5. Cada juego de rodillos cilíndricos largos giratorios es impulsado por un juego de motores a través de un reductor para impulsar directamente dos rodillos cilíndricos cortos, realizando así la rotación del cilindro.
• 6. La velocidad del rodillo se regula mediante conversión de frecuencia, y el arranque y la parada son suaves.
• 7. Existe una diferencia de altura de 170 mm en ambos extremos de la base del bastidor del rodillo en la dirección de longitud de 12 m, para que la junta anular pueda ser presionada firmemente cuando se ensamblan las piezas. Al mismo tiempo, debido a la existencia de la diferencia de altura, para evitar que las piezas se deslicen desde el extremo inferior y afecten el ensamblaje, se proporciona una rueda tope en el extremo de la base para evitar el deslizamiento de las piezas bloqueando el borde del cilindro.
• 8. El cuadro de control eléctrico está compuesto por un convertidor de frecuencia, contactor, relé, etc. Los componentes eléctricos clave principales son de buenas marcas, con rendimiento fiable y mantenimiento conveniente. Se utiliza principalmente para controlar la rotación hacia adelante y hacia atrás y el encendido y apagado del motor del rodillo para lograr la acción mecánica requerida por el proceso, y al mismo tiempo, realiza control de velocidad por conversión de frecuencia y protección sobre el motor del rodillo.
