Dispositivo de corrección de la desviación de la correaDescripción del Producto

El dispositivo de corrección de desviación de la banda detecta automáticamente la desviación y realiza ajustes para garantizar que esta siempre funcione dentro del rango establecido. Su uso elimina la desviación causada por factores como una instalación incorrecta, un funcionamiento deficiente, impacto del material, cambios de carga y elongación desigual entre las secciones de la banda.

Dispositivo de corrección de la desviación de la correaCaracterísticas

El dispositivo de corrección de desviación de la banda no requiere alimentación, se ajusta automáticamente, tiene una estructura simple, un rendimiento confiable y es fácil de instalar. Funciona en cualquier entorno hostil: es resistente al agua, al polvo y a los impactos de materiales, y no daña la banda.

Dispositivo de corrección de la desviación de la correaestructura de la composición

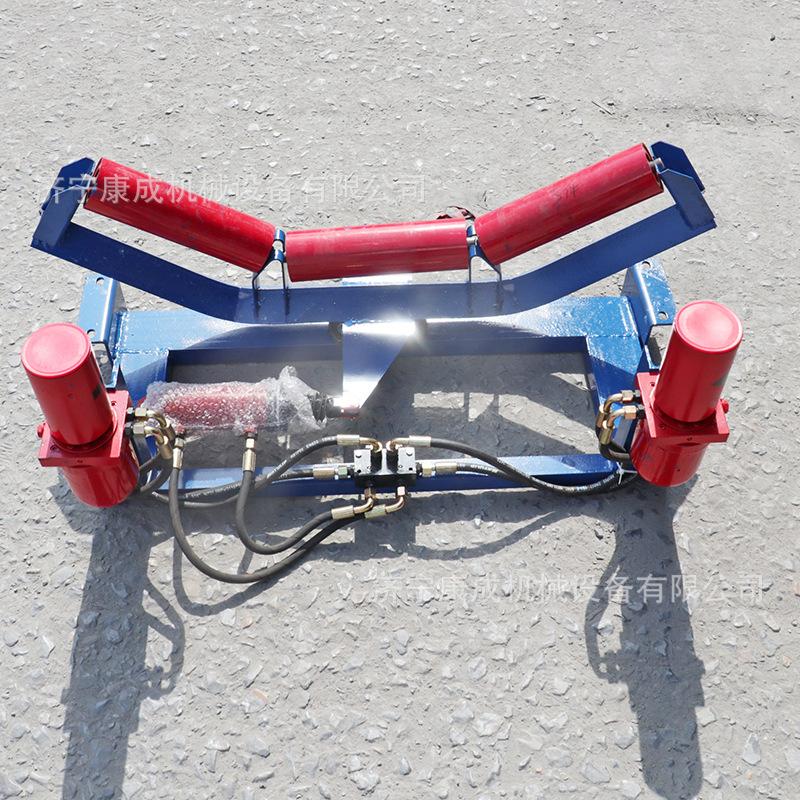

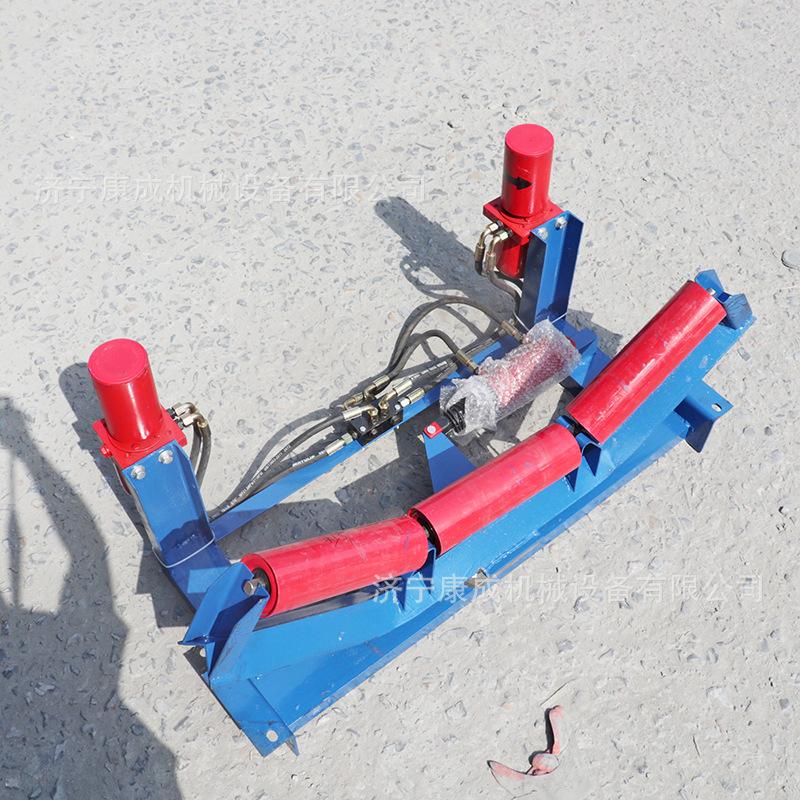

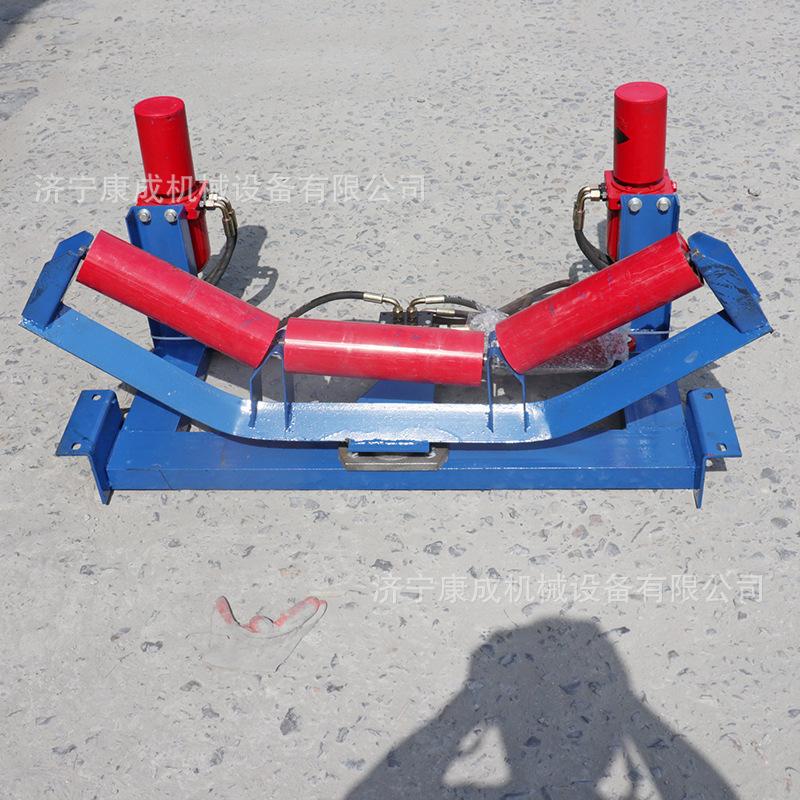

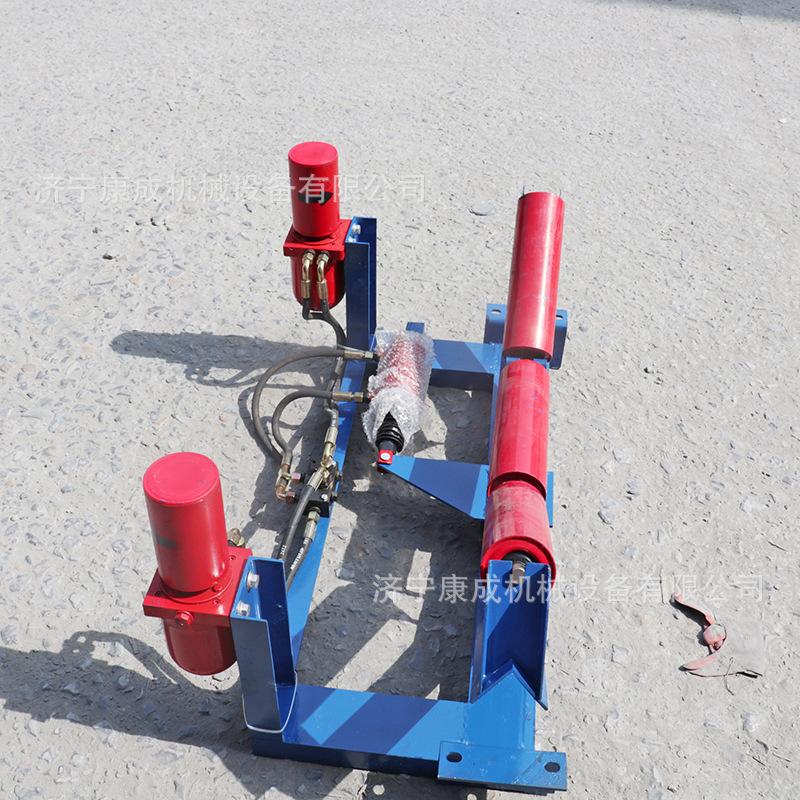

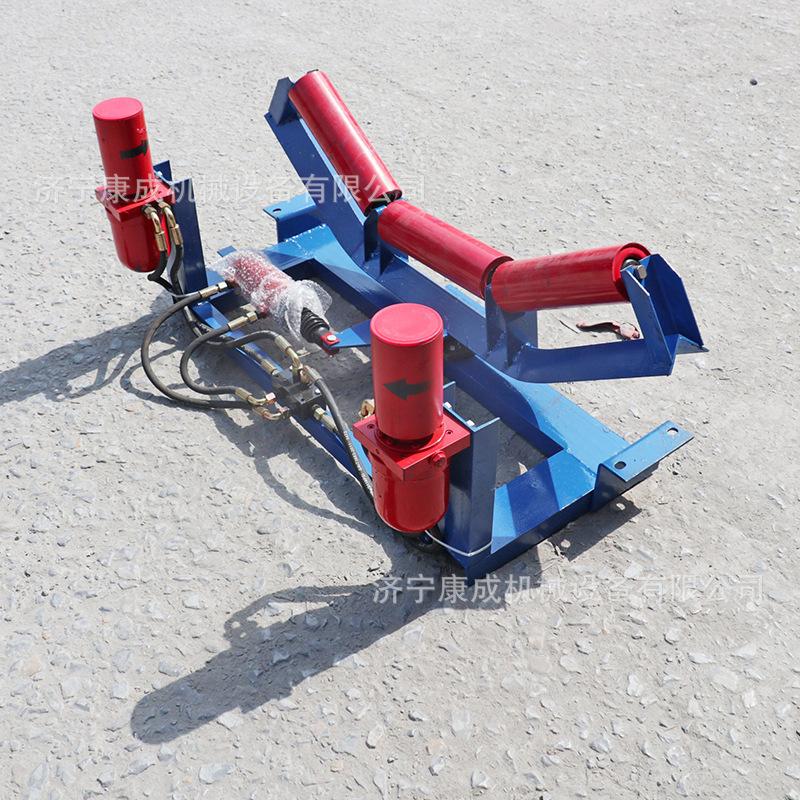

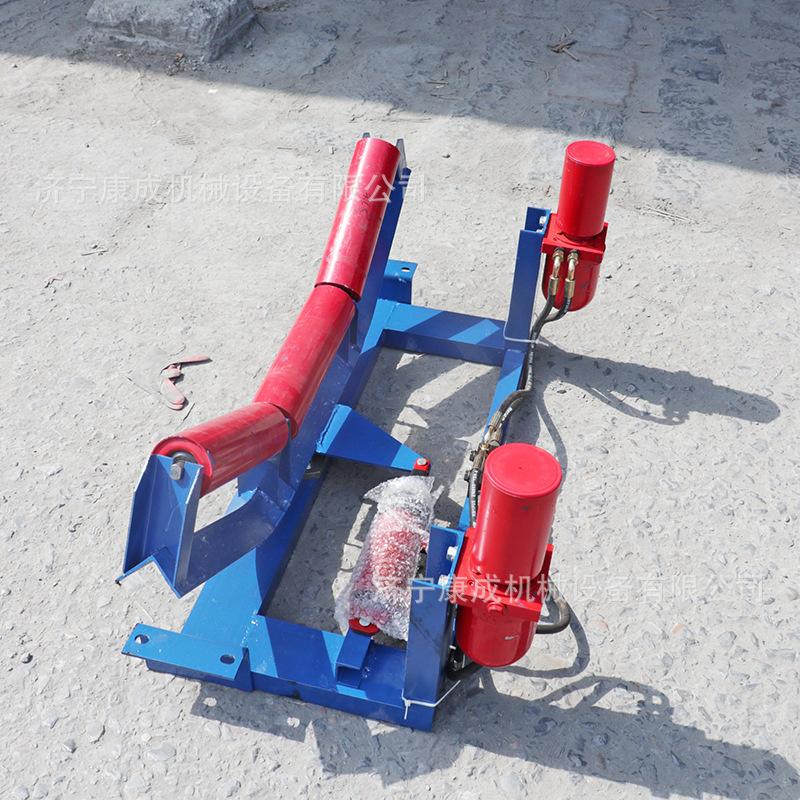

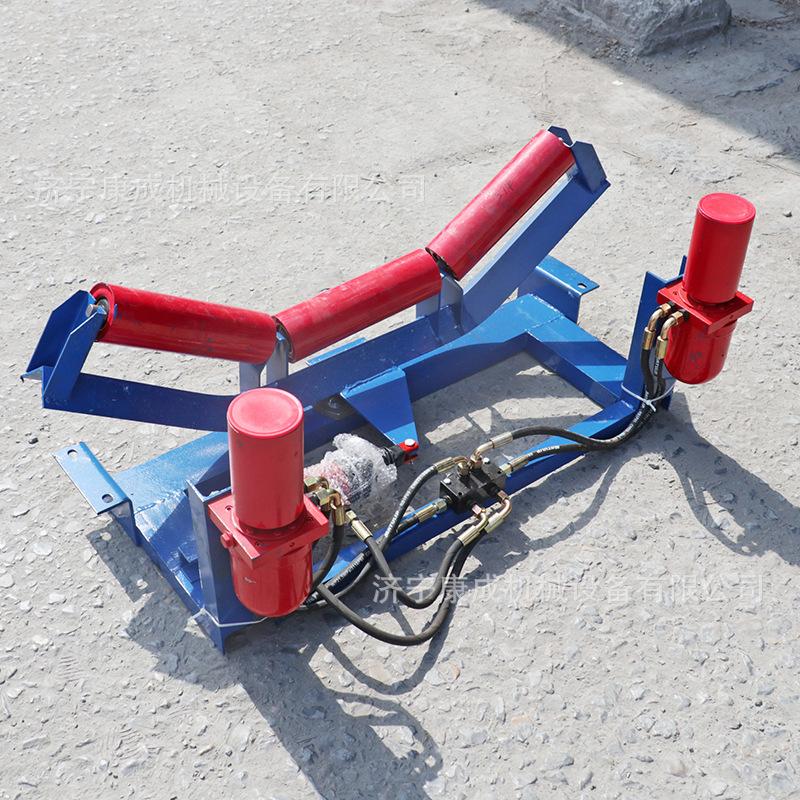

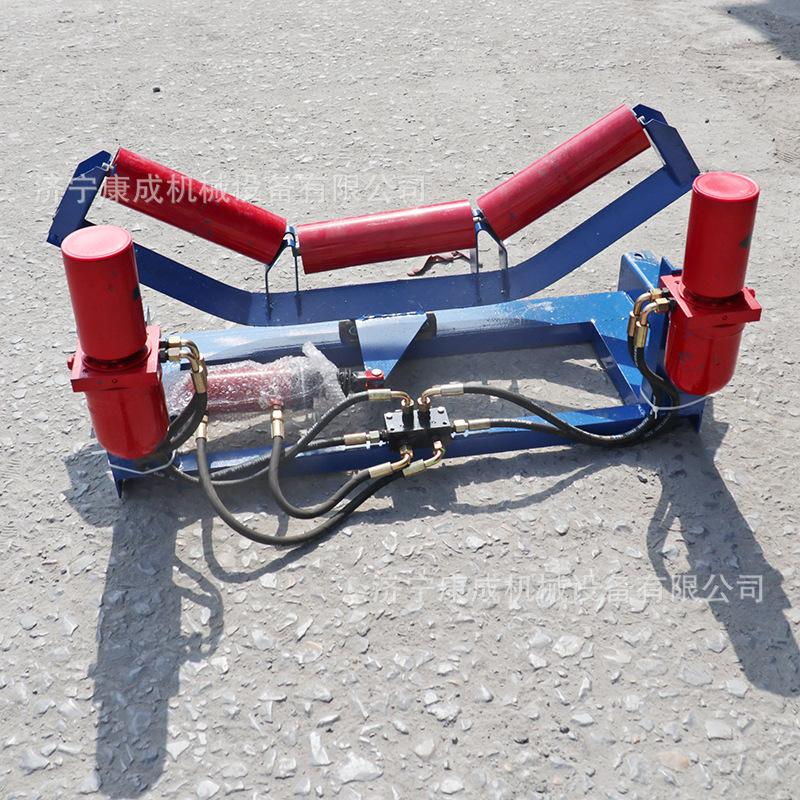

El dispositivo de corrección de desviación de la banda se compone de una rueda de detección y accionamiento, una bomba de aceite, un cilindro de aceite compuesto, un conjunto de tuberías de aceite y un marco fijo. Cuando la banda se desvía durante el funcionamiento, entra en contacto con la rueda de detección y accionamiento, que impulsa la bomba de aceite para que gire. La presión de salida del aceite controla el movimiento alternativo del cilindro de accionamiento, impulsando el rodillo autoalineador para que se desvíe. De esta manera, la dirección de movimiento lineal del rodillo autoalineador forma un ángulo con la dirección de movimiento de la banda. La fuerza de fricción generada impulsa la banda, de modo que esta siempre gira dentro del rango establecido. Esto evita que la desviación de la banda provoque material suelto y que la fricción entre la banda y el marco de la cinta transportadora la desgarre, protegiendo así el funcionamiento normal de la banda transportadora.

Parámetros técnicos del dispositivo de corrección de la desviación de la correa

El dispositivo de corrección de desviación de la cinta transportadora se divide en dos tipos según el modelo de cinta transportadora: cinta transportadora TD75 y TDII.

El dispositivo de corrección de desviación hidráulica se puede personalizar según diferentes transportadores de cinta.

Comparación del rendimiento de reguladores hidráulicos con diferentes estructuras

1. Características de la estructura dividida tipo F: fácil transporte de componentes, montaje en el sitio, transporte conveniente, baja intensidad de mano de obra para la instalación, pero largo tiempo de instalación;

2. Características de la estructura integral tipo Z: se ensambla en una máquina completa para su instalación, lo cual es conveniente y requiere poco tiempo. También se desmonta rápidamente en componentes, lo que facilita el transporte en carriles estrechos y permite un rápido montaje en el lugar de uso.

3. Características de la estructura integrada tipo J: altamente integrada, más sensible, rendimiento más confiable, fácil instalación, corto tiempo de instalación y también se puede desmontar rápidamente en componentes, lo que es conveniente para el transporte en carriles estrechos y se ensambla rápidamente en el sitio de uso;

4. Tres características estructurales de la serie minera: Sobre la base de la estructura original, se aumentan las capacidades de protección y anticorrosión para adaptarse al trabajo en entornos hostiles, se optimiza el principio hidráulico, se aumenta la confiabilidad y se extiende la vida útil de 2 a 3 veces.
