24048 Transformador desmontable Instrumento electrónico electromagnético físico Instrumento de enseñanza Instrumento de enseñanza física para escuela secundaria

2423 Instrumento de enseñanza transformador desmontable física instrumento electrónico electromagnético

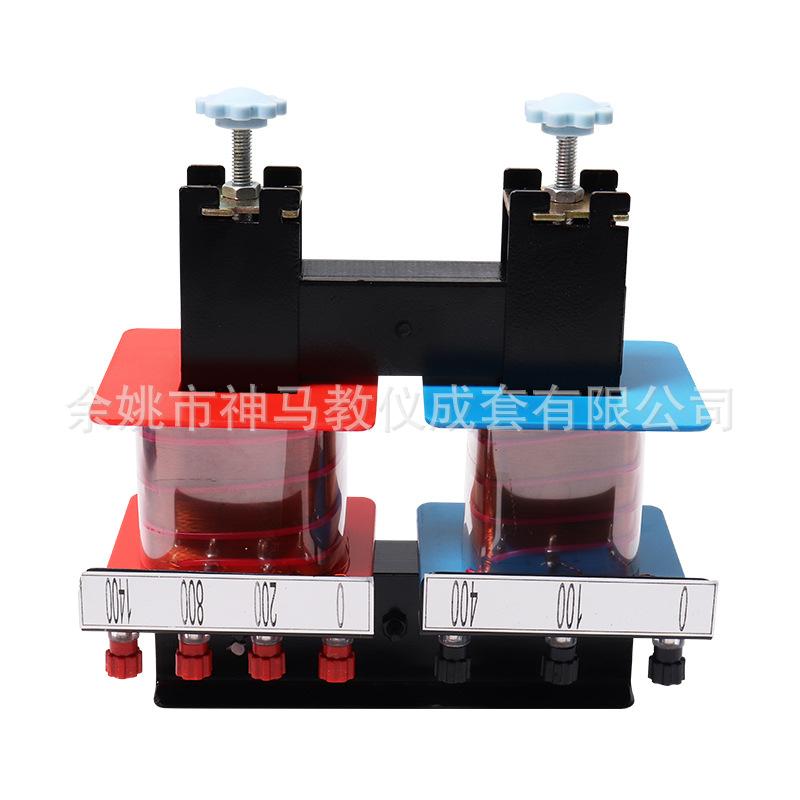

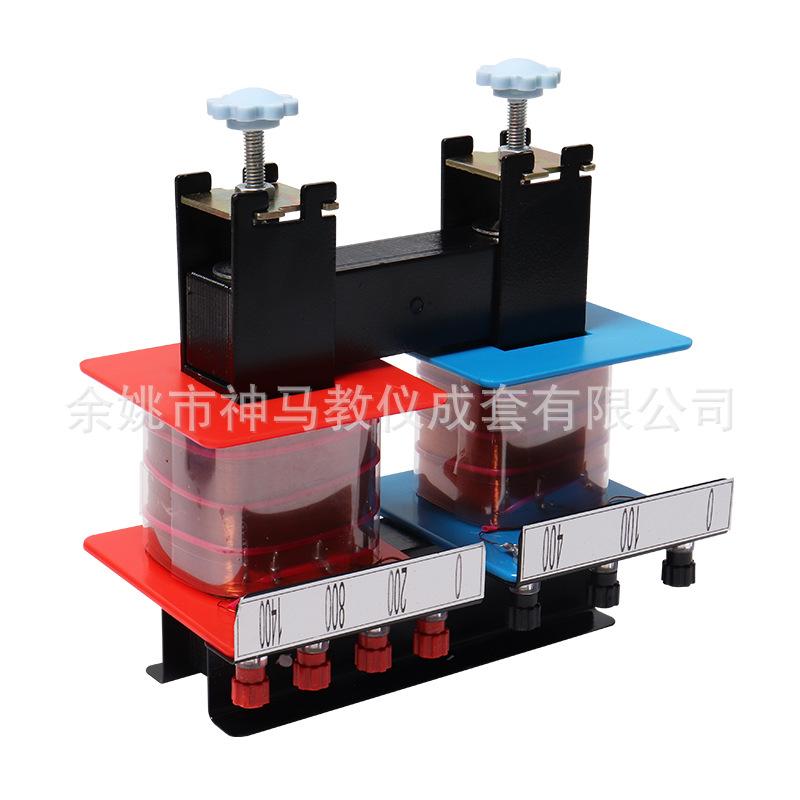

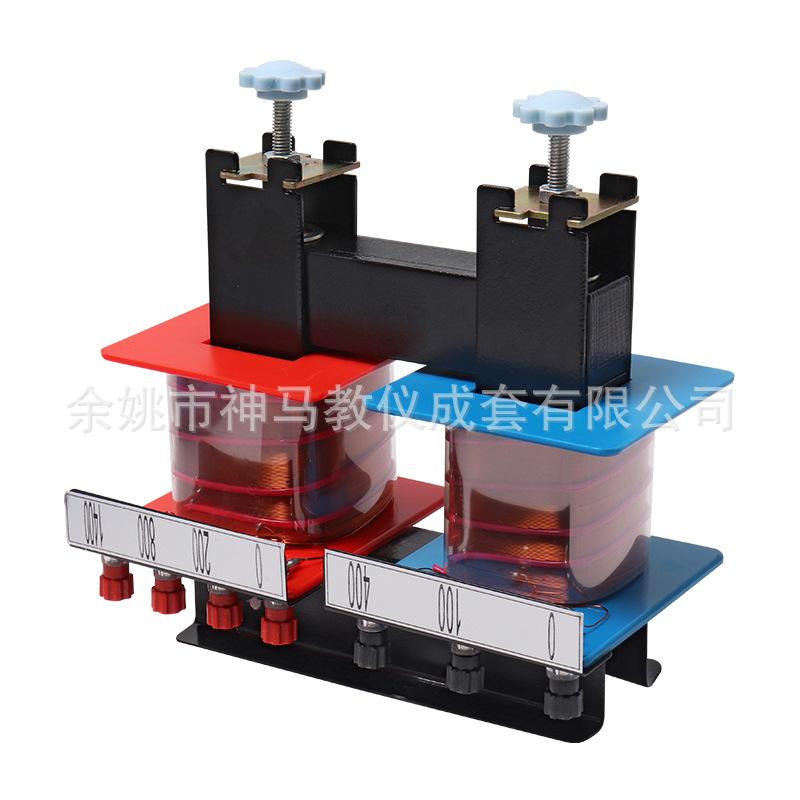

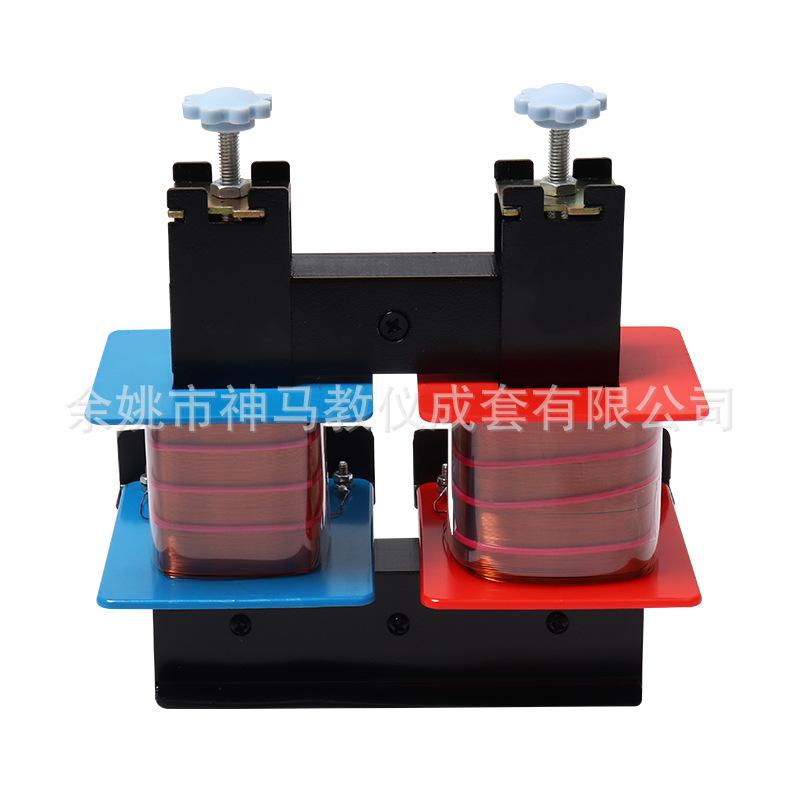

     El producto consta de un núcleo de transformador monofásico, bobina del transformador y dispositivo de tornillo de sujeción del núcleo, etc. El instrumento tiene un tamaño total de aproximadamente 170×95×180 mm. El núcleo consta de un núcleo en forma de U y una culata de barra. El tamaño de la sección transversal del núcleo en forma de U es de aproximadamente 30×33 mm, el tamaño de la sección transversal de la culata de barra es de aproximadamente 28×24 mm, y la ventana del núcleo tiene 60 mm de alto y 58 mm de ancho. La bobina está enrollada con alambre esmaltado de alta resistencia. Hay dos bobinas, una de las cuales tiene un total de 1400 vueltas, con tomas en 200 vueltas y 800 vueltas respectivamente, y la otra bobina tiene un total de 400 vueltas, con tomas en 100 vueltas. La corriente sin carga de la bobina primaria del transformador no es superior a 100 mA.

Propósito: Se utiliza para demostraciones de física en secundaria y experimentos en grupo de estudiantes.

1. Demostración cuantitativa de la relación entre el voltaje y el número de vueltas entre los devanados primario y secundario de un transformador.

2. Demostración cuantitativa de la relación entre la corriente y el número de espiras entre las bobinas primaria y secundaria de un transformador.

3. Demostración de la eficiencia del transformador.

4. Demostración de transmisión de energía a larga distancia.
