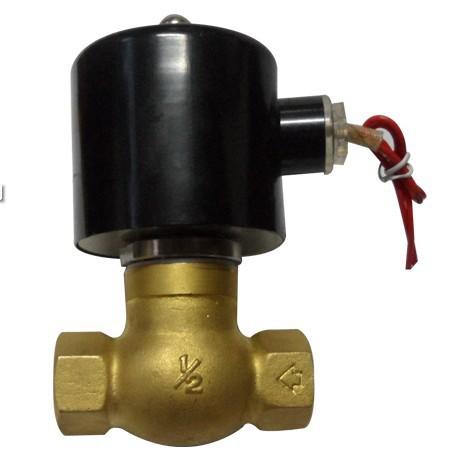

Válvula solenoide de vapor con brida roscada de latón, normalmente abierta, CA 220 V, para altas temperaturas, ZQDF 15 20 32 40 DN50
Cantidad
Productos similares a un precio más bajo
Consejos amables
Las características y precios del producto son solo de referencia. Para más información, llame o consulte con Wangwang.
Uso del producto:
ZQDFVálvula solenoide de vaporEl ámbito de aplicación es para actuadores que utilizan vapor como medio de calentamiento y controlan automáticamente la temperatura. Permite el control automático de dos posiciones y el control remoto de tuberías de vapor de calderas de equipos de vapor, como calentadores de vapor, radiadores, secadoras, diversos controladores automáticos de temperatura, máquinas de ajuste de vapor, máquinas de teñido con vapor, máquinas de rehumidificación con vapor y otros equipos completos.
Rendimiento y ventajas del producto:
☆Resistencia a la corrosión: Los componentes principales, como el tapón de la válvula y el cuerpo de la válvula, están hechos de acero inoxidable y acero fundido con un buen rendimiento anticorrosivo.
☆Resistencia al calor: Las piezas electromagnéticas y de sellado están hechas de materiales eléctricos y materiales de sellado especiales resistentes a altas temperaturas, y se adoptan medidas efectivas de aislamiento térmico.
☆Resistente al desgaste: selección razonable de materiales, uso ingenioso del efecto de lubricación del fluido entre el tapón de la válvula y el cuerpo de la válvula para reducir el desgaste.
☆Resistencia a la condensación: El agua fría en la tubería de vapor es un factor importante que afecta la acción de la válvula solenoide de vapor, pero esta válvula no se ve afectada por el agua condensada.
Estructura y principio:
ZQDFVálvula solenoide de vaporEs una electroválvula de apertura secundaria operada por piloto, compuesta por dos componentes principales: la válvula auxiliar y la válvula principal. Se puede dividir en electroválvula normalmente cerrada y electroválvula normalmente abierta, según sus diferentes estados de apertura y cierre al desconectar la alimentación.
válvula solenoide de vaporLos principales parámetros técnicos
modelo | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y |
Presión nominalMPa | 1.6 | |||||
Diferencia de presión de trabajoMPa | DN15～50 | 0～1.6 | ||||
DN65～100 | 0.05～1.6 | |||||
Tipo de medio | Gas, aire, etc. | Vapor saturado | Vapor sobrecalentado o gas a alta temperatura | Agua Aceite Líquido | Agua caliente, aceite | Aceite |
Temperatura media°C | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 |
Voltaje | CA 220 VSe pueden realizar otras especificaciones bajo pedido especial. | |||||
Vida útil | de acuerdo aJB/T7352-94Regulación | |||||
Fugam1/min | de acuerdo aJB/T7352-94·FRegulación | |||||
Consumo de energía | CA≤70VA CC≤60W | |||||
Señales a prueba de explosiones | dIIBT4 | |||||
Número de certificado a prueba de explosiones | CE991010 | |||||
Conector de salida | rosca internaM20×1.5 | |||||
temperatura ambiente | -40～+60°C | |||||
Notas de instalación
11. Durante la instalación, la bobina de la válvula solenoide debe estar orientada hacia arriba y en posición vertical. La flecha o marca de la válvula solenoide debe coincidir con la dirección del flujo de la tubería. No debe instalarse en lugares con salpicaduras o fugas de agua.
21. El fluido de trabajo de la electroválvula debe estar limpio y libre de impurezas. La suciedad y los filtros de la superficie de las piezas internas de la electroválvula deben limpiarse periódicamente.
31. Cuando falla la válvula solenoide, para aislarla a tiempo y garantizar el funcionamiento normal del sistema, es mejor instalar un dispositivo de derivación (como se muestra en la Figura 1).
41. En el sistema de tuberías, el diámetro de la válvula solenoide instalada en la línea de derivación debe ser menor que el diámetro de la válvula de la tubería principal (como se muestra en la Figura 2).
51. Antes de instalar la válvula solenoide, se debe limpiar la tubería. Se recomienda instalar un filtro antes de la válvula y un purgador de vapor en la tubería de vapor.
61. La válvula no debe instalarse en la parte cóncava de la tubería para evitar que el condensado de vapor, impurezas, etc. se depositen en la válvula y dificulten su funcionamiento.
7El tipo ordinario no se puede utilizar en situaciones con riesgo de explosión.
82. Cuando la tubería no es lo suficientemente rígida, se recomienda fijar la tubería delante de la válvula con un soporte para evitar vibraciones cuando la válvula solenoide esté funcionando.
9Antes de la instalación, preste atención a la etiqueta del producto y lea atentamente el manual de instrucciones para determinar si el producto cumple con las condiciones de uso.
10Es necesario instalar un manómetro en las tuberías antes y después de la válvula solenoide para observar la presión de la tubería.
Uso y mantenimiento
1Se recomienda que la unidad del usuario asigne una persona dedicada a ser responsable del uso y mantenimiento.
21. Tras instalar la válvula solenoide, es necesario pasar el fluido varias veces para comprobar su funcionamiento. Solo se podrá poner en funcionamiento formalmente tras confirmar su funcionamiento normal.
31. La suciedad dentro y fuera de la válvula grande y la superficie de succión deben limpiarse periódicamente y se debe tener cuidado de no dañar la superficie de sellado.
41. Si la válvula solenoide no se utiliza durante un periodo prolongado, se debe cerrar la válvula manual situada delante de ella. Al reactivarse, se debe drenar el agua condensada de la válvula solenoide de vapor y realizar varias pruebas. Solo se podrá poner en funcionamiento cuando el interruptor funcione correctamente.
51. Cuando la válvula solenoide se retira de la tubería y no se utiliza, las piezas internas deben limpiarse y soplarse con aire comprimido antes de guardarla.
62. Cuando la válvula se utiliza durante un tiempo prolongado, si el sellado entre el pistón y el asiento de la válvula no es bueno, se puede volver a pulir la superficie de sellado del pistón y luego pulirla con el asiento de la válvula.
71. Durante el trabajo, preste atención a los manómetros antes y después de la válvula. La presión de trabajo no debe exceder la presión nominal, y la diferencia de presión de trabajo debe estar dentro del rango de diferencia de presión nominal. Si la presión de trabajo o la diferencia de presión de trabajo exceden la presión nominal, la válvula solenoide debe detenerse y las válvulas manuales delantera y trasera deben cerrarse para evitar que explote y presente fugas.
Descargar Google
1Al realizar el pedido, indique el modelo, el diámetro nominal, la presión nominal, el medio de trabajo, la diferencia de presión de trabajo, la temperatura del medio, el voltaje y la frecuencia de la fuente de alimentación y la viscosidad del medio.
2, el voltaje cuando la válvula solenoide está funcionando normalmente es220 | +22 | VSi excede este rango, indique la fluctuación de voltaje al realizar el pedido. Se pueden solicitar otras especificaciones de voltaje de alimentación como pedido especial. |
-15 |
3, el tiempo de apertura de la válvula es12Si el entorno de trabajo dura más de una hora, utilice una válvula solenoide normalmente abierta. Si hay elementos inflamables o explosivos cerca del entorno de uso, utilice una válvula solenoide a prueba de explosiones. (La estructura a prueba de explosiones se muestra en la Figura 3 a continuación).
