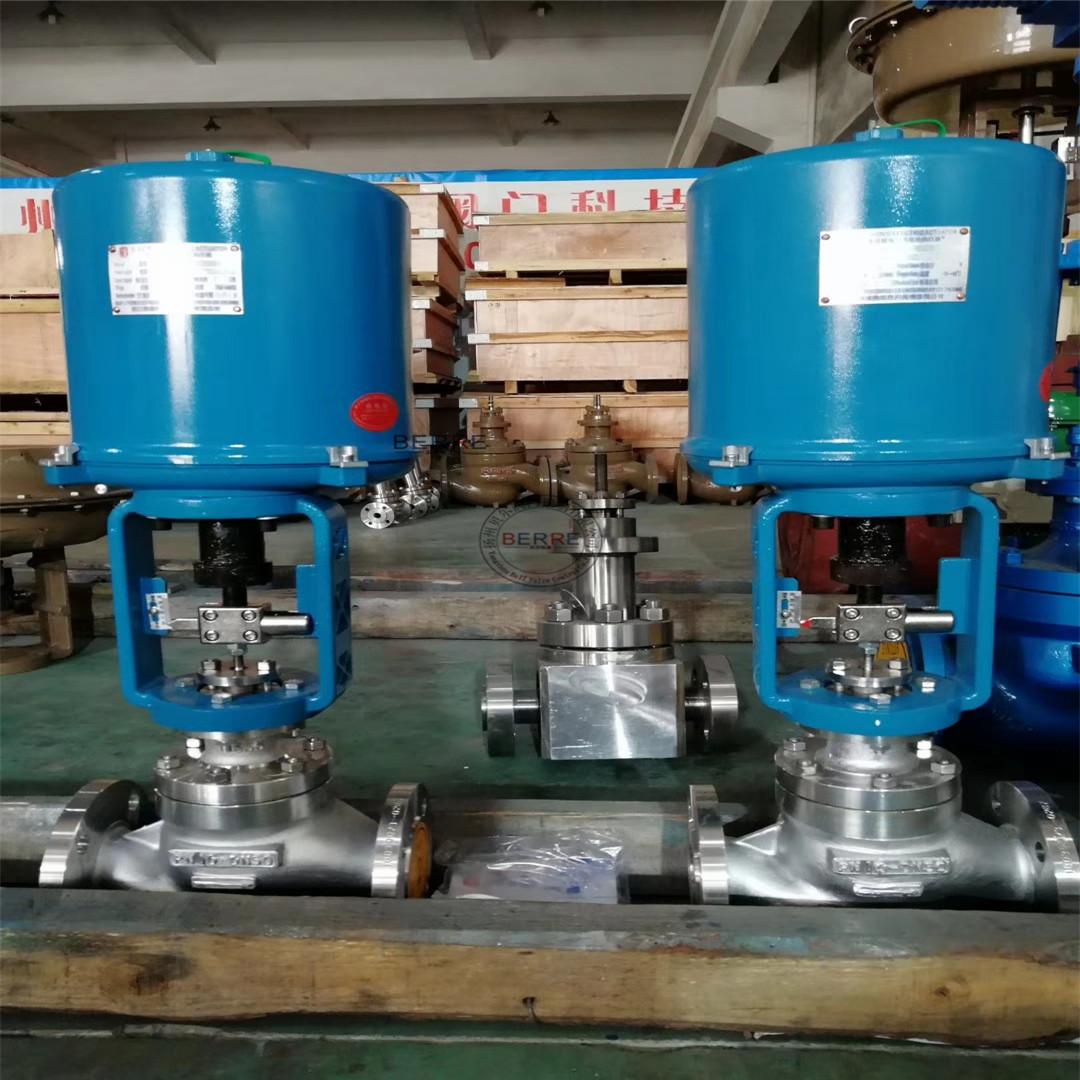

Zdlp Acero Inoxidable Eléctrica Válvula de Control de Asiento Simple Válvula de Control de Flujo
Cantidad
Yangzhou Bell Valve Control Co., Ltd. se especializa en la producción deActuador eléctrico Siemens，Actuador eléctrico Rotork，Actuador eléctrico PS alemán，Actuador eléctrico pequeño de precisión，Actuador eléctrico serie LQ，Actuador eléctrico lineal DKZ，Actuador eléctrico de carrera angular DKJ，Actuador eléctrico de giro parcial DQW，Actuador eléctrico multivuelta DZW，Actuador eléctrico electrónico serie 3810，Controlador de válvula eléctrica，válvula de compuerta eléctrica，válvula de parada eléctrica，válvula de mariposa eléctrica，válvula eléctrica，válvula reguladora eléctrica，Controlador de el volumenLas válvulas solenoides, válvulas de corte y válvulas de descarga se utilizan ampliamente en proyectos de la industria de la automatización, como energía eléctrica, acerías, petróleo, metalurgia, industria química, edificios y suministro de agua y drenaje.
uno,Válvula reguladora eléctrica de un solo asiento de acero inoxidable ZDLPDescripción del Producto:
La válvula de control eléctrica de asiento único de acero inoxidable ZDLP se usa ampliamente en el control de automatización de la producción en los sectores industrial de energía, metalurgia, industria química, petróleo, textil, farmacéutico, papelero y otros. Es una válvula de control equilibrada por presión. Recibe la señal de corriente continua del instrumento de control, cambia el flujo del medio regulado y mantiene los parámetros del proceso controlados en el valor dado.
dos,Válvula reguladora eléctrica de un solo asiento de acero inoxidable ZDLPLos principales parámetros técnicos:
| Diámetro nominal DN(mm) (diámetro del asiento de la válvula dn) |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| (10) | (12) | (15) | (20) | |||||||||||||
| Coeficiente de caudal nominal | Derecho | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| porcentaje igual | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| Carrera nominal (mm) | 16 | 25 | 40 | 60 | ||||||||||||
| Presión nominal PN(MPa) | 1.0 1.6 4.0 6.4 | |||||||||||||||
| Características de flujo intrínsecas | Línea recta, porcentaje igual | |||||||||||||||
| Relación ajustable inherente | 50 | |||||||||||||||
| Fugas admisibles | Asiento individual | Sello duro: Clase IV Sello suave: Clase VI | ||||||||||||||
| manga | Sello duro: Clase II Sello suave: Clase VI | |||||||||||||||
| Temperatura de trabajo t(℃) | -20~200 -40~250 -40~450 -60~450 | |||||||||||||||
| Señal (mA.CC) | 0~10 4~20 | |||||||||||||||
| Modo de acción | Tipo de cierre eléctrico Tipo de apertura eléctrica | |||||||||||||||
| Temperatura del entorno de funcionamiento (℃) | Válvula de control eléctrica: -20~70℃ Amplificador servo: 0~50℃ | |||||||||||||||
| Utilice la humedad ambiental | Válvula de control eléctrica: ≤95% Amplificador de servo: ≤85% | |||||||||||||||
| Voltaje | 220V 50Hz 380V 50Hz 24AC/DC | |||||||||||||||
tres,Válvula reguladora eléctrica de un solo asiento de acero inoxidable ZDLPCaracterísticas:
1. El rango ajustable es amplio, la relación ajustable inherente es 50, y las características de flujo son lineales y de porcentaje igual.
2. El cuerpo de la válvula está diseñado con un canal de flujo de baja resistencia de sección transversal igual según el principio de la mecánica de fluidos, y el coeficiente de flujo nominal se incrementa en un 30%.
3. El tipo regulador y de corte adopta un núcleo de válvula de estructura de sellado suave, que alcanza el estándar de fuga de nivel VI (fuga cero).
4. El servoamplificador adopta retroalimentación negativa dinámica profunda para mejorar la precisión del ajuste automático.
5. Los operadores eléctricos están disponibles en varias formas, adecuados para 4~20mA.CC o 0~10mA.CC.
6. La válvula reguladora con fuelle forma un sello en el vástago móvil de la válvula para evitar fugas de fluido.
7. La válvula de control eléctrico electrónico puede controlar directamente la apertura de la válvula mediante la señal de corriente sin necesidad de un servoamplificador.
