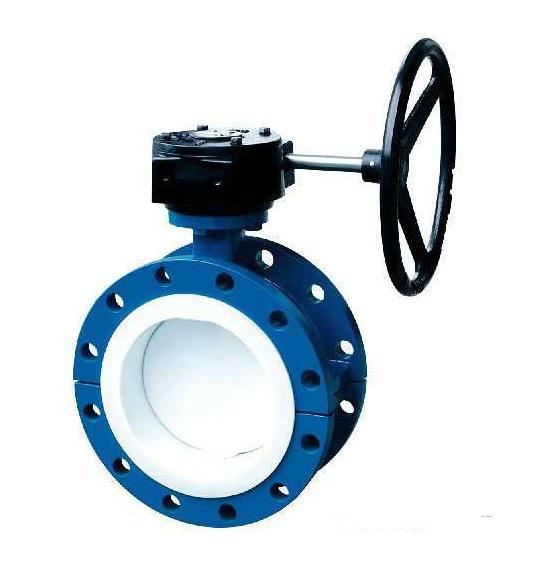

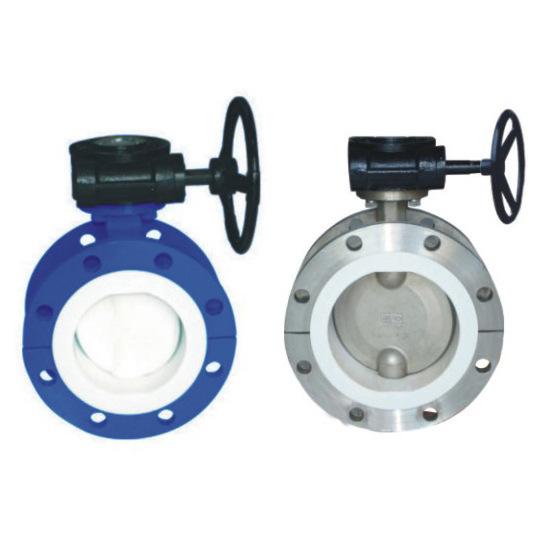

D341F46-Tipo brida acero revestido flúor PTFE totalmente revestido/semirrevestido válvula de mariposa revestida flúor neumática DN 80 100



Las válvulas de mariposa revestidas de flúor son compactas en estructura, ligeras, de apertura y cierre rápidos, con baja resistencia al fluido, adecuadas tanto para corte como para estrangulamiento, y tienen buena regulación de flujo. En comparación con otras válvulas con los mismos parámetros, las válvulas de mariposa son en promedio un 30-50% más ligeras. El proceso de apertura y cierre se puede realizar girando el disco de mariposa 90°; dado que las fuerzas que actúan sobre los discos de mariposa en ambos lados del eje son aproximadamente iguales y los pares son opuestos, los pares de apertura y cierre son pequeños.

2. Estructura Básica
Los tipos básicos incluyen tipo oblea y tipo brida. Ambos adoptan una combinación de cuerpo de válvula de dos piezas, con el asiento de la válvula y el revestimiento interior del cuerpo de la válvula integrados. Es una válvula de mariposa de sellado forzado totalmente revestida. Cuando la válvula está funcionando, solo el casquillo general revestido de flúor y la placa de mariposa con plástico de flúor térmico están en contacto con el medio, asegurando una resistencia confiable a la corrosión: cuando la válvula está cerrada, la placa de mariposa aprieta el casquillo para formar un sello sin huecos.

3. Características del producto
1. La válvula de mariposa de asiento concéntrico tiene toda la placa de mariposa y el asiento de la válvula concéntricos (línea central) dentro de un círculo de 360°, tiene una función de sellado bidireccional, y la presión y el flujo se pueden ajustar libremente.

2. La placa de mariposa revestida de flúor se procesa mediante tecnología patentada. El plástico de flúor y la matriz metálica se combinan estrechamente sin espacios, lo que expulsa eficazmente las burbujas de la capa intermedia y elimina defectos del proceso como la delaminación y el agrietamiento.

3. El sello radial del asiento de la válvula está equipado con una almohadilla potenciadora de fuerza elástica de 360°, que aplica fuerza de restauración radial y ajusta automáticamente la deformación, asegurando así de manera confiable que no haya fugas internas del medio bajo uso a largo plazo.

4. Los hombros superior e inferior del eje de la placa de mariposa adoptan sellos elásticos de carga multinivel para realizar la compensación automática del sello, de modo que los pares de sellado del eje superior e inferior forman una estructura sin holguras para garantizar que no haya fugas del medio.

4. Especificaciones de Diseño
Cumplir con Q/320621 EXP05, GB/T 12238, API609, MSS SP-67, MSS SP-68 y otras normas.

5. Modo de conducción
Manual, transmisión por engranaje helicoidal, neumático, eléctrico.
