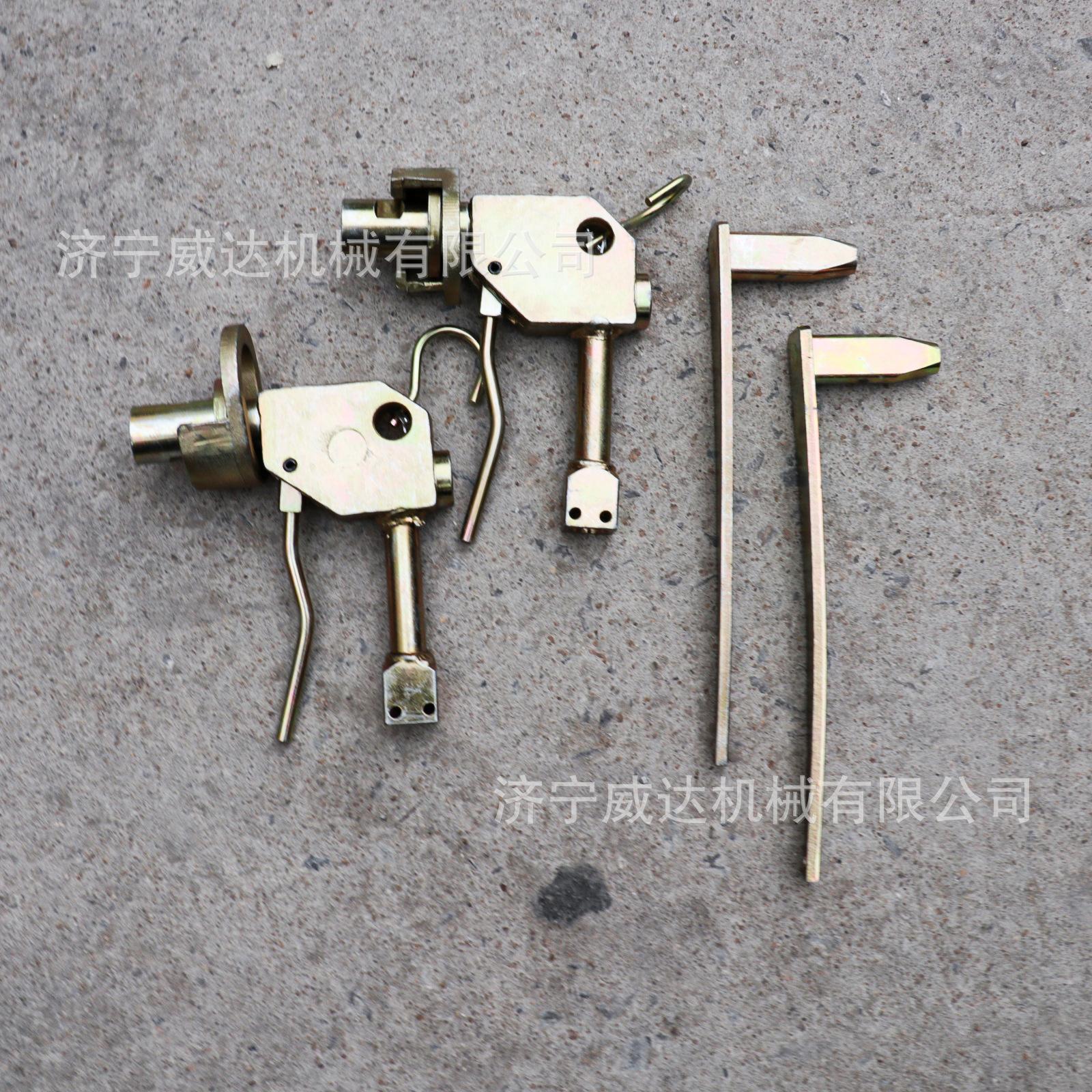

Pistola de inyección de líquido QZ-Q1 accesorios de pilar único pistola de inyección de líquido dispositivo de inyección de líquido de pilar de mano de mina

Pistola de llenado

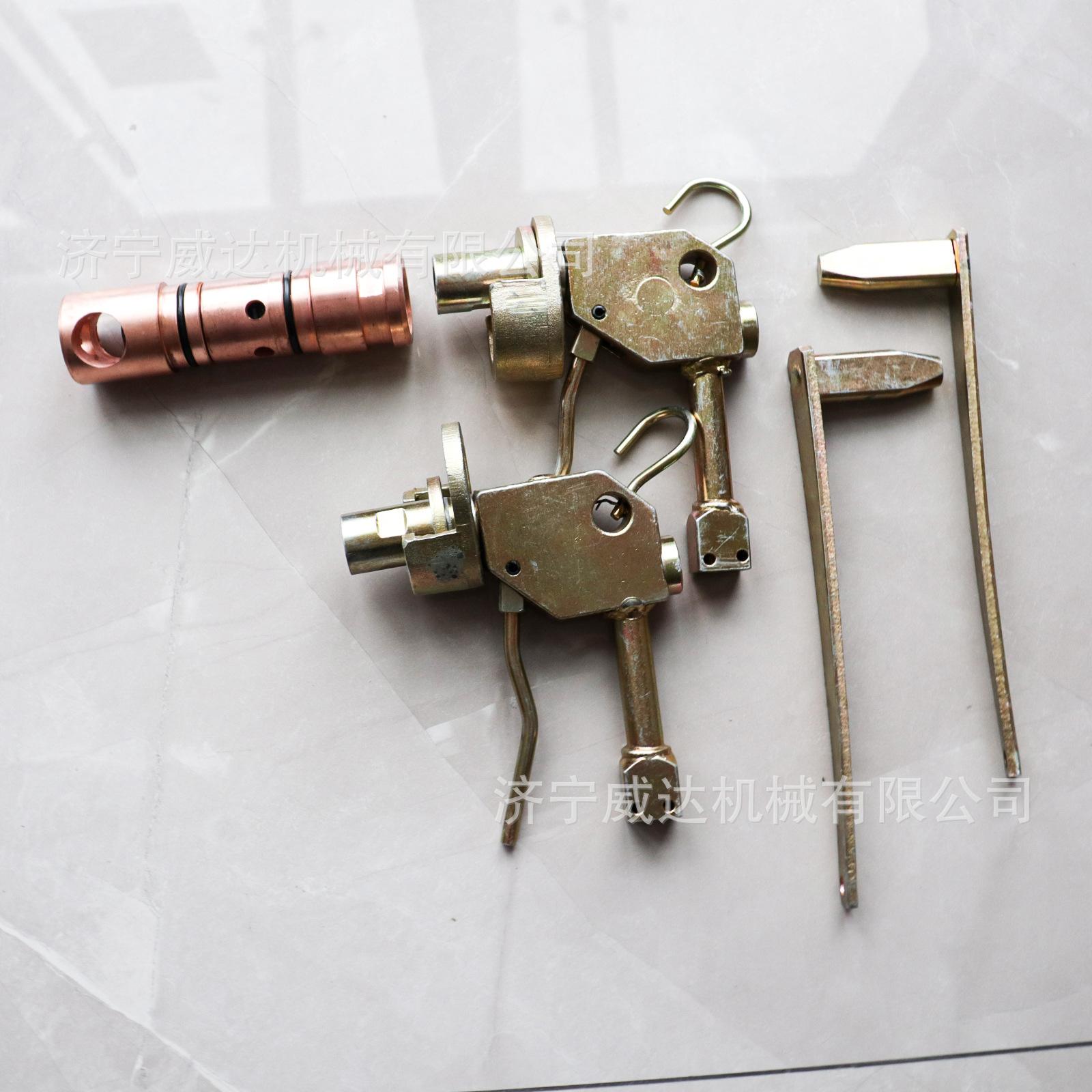

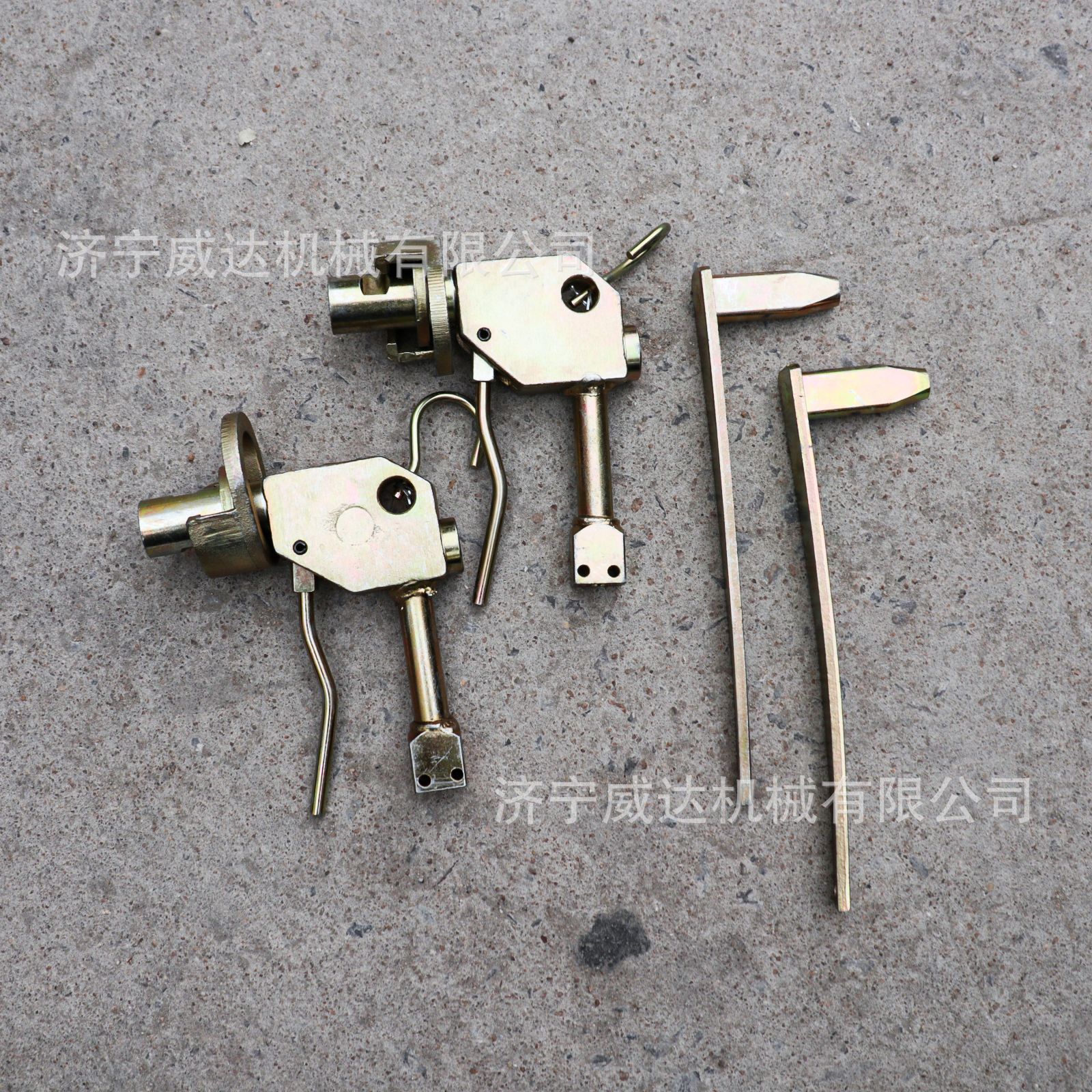

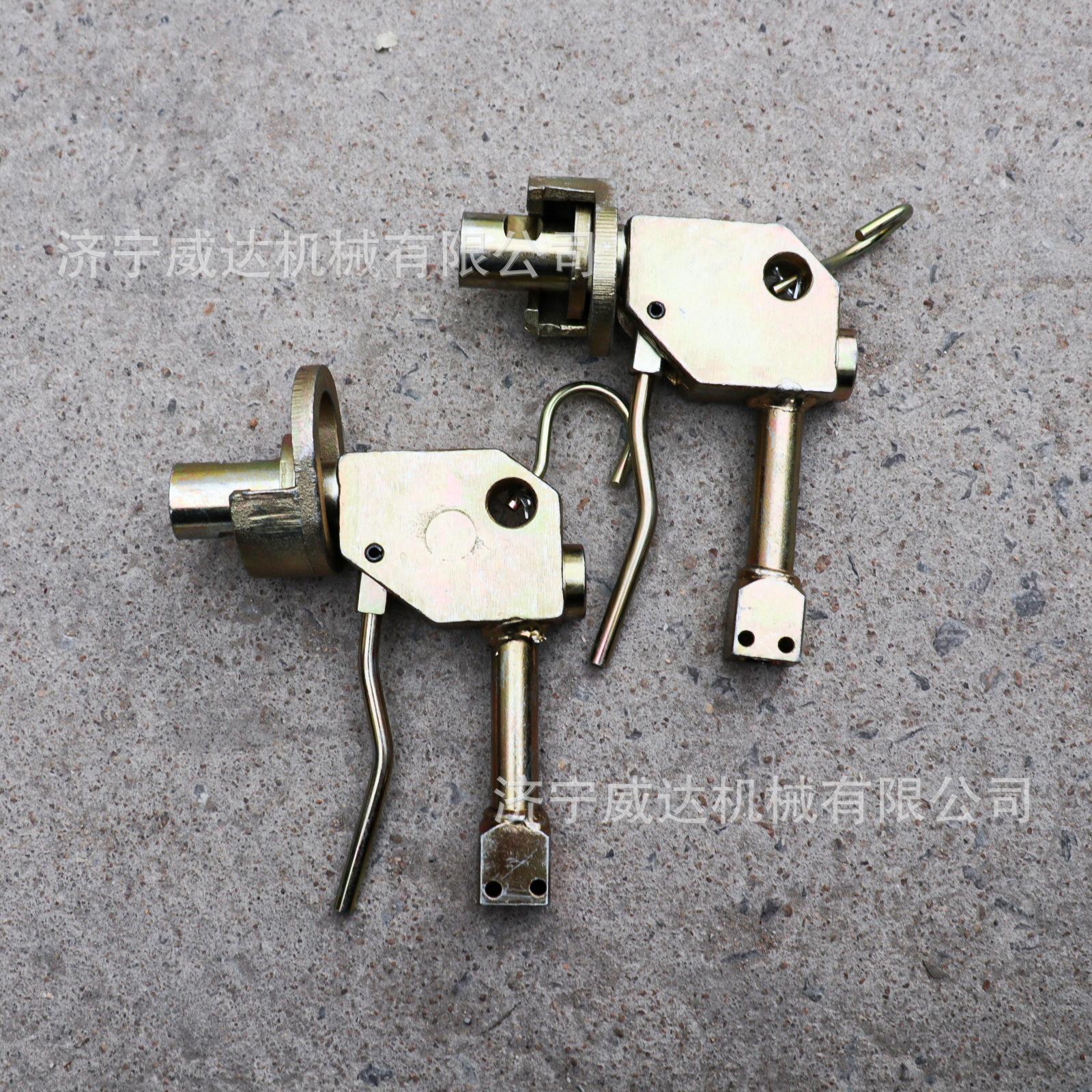

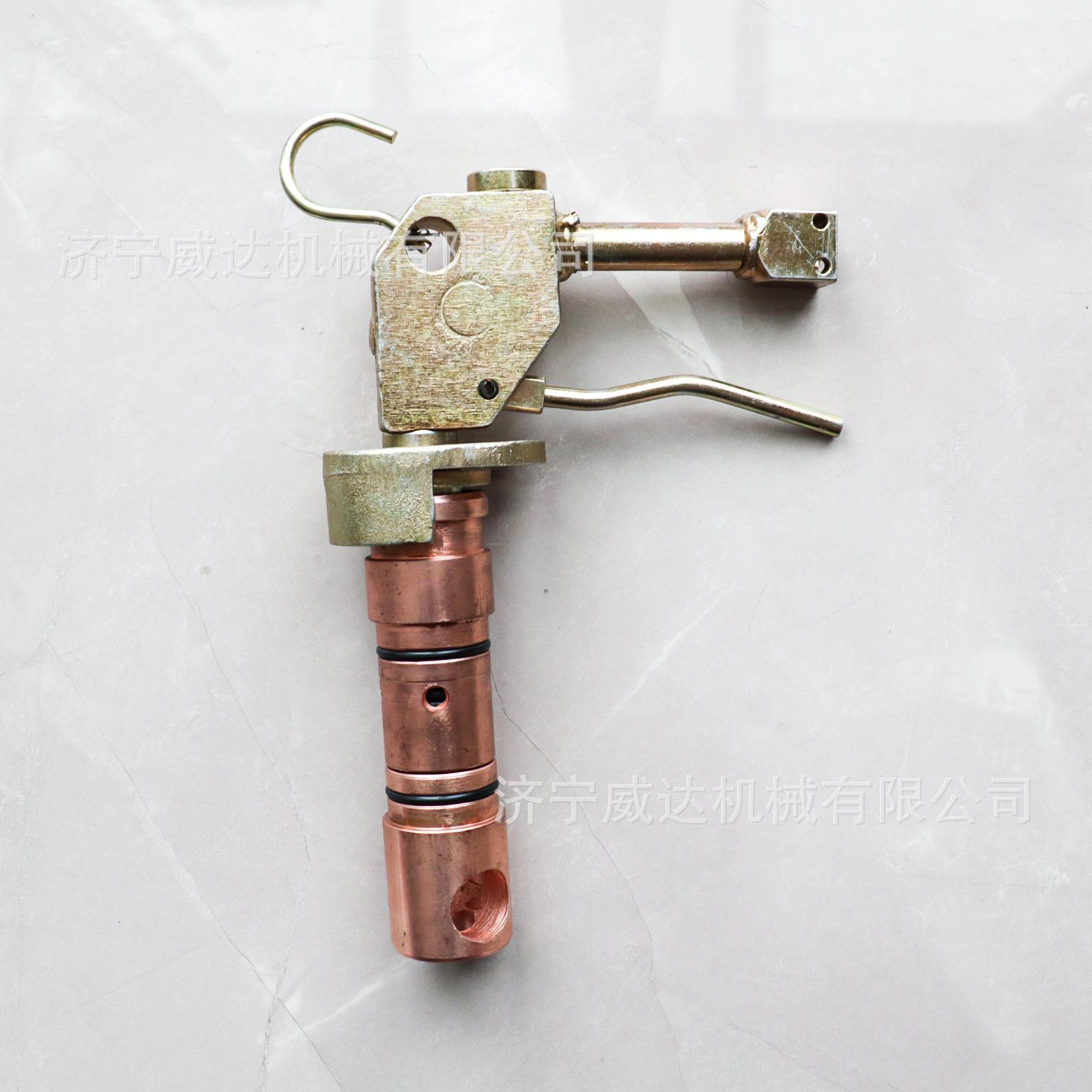

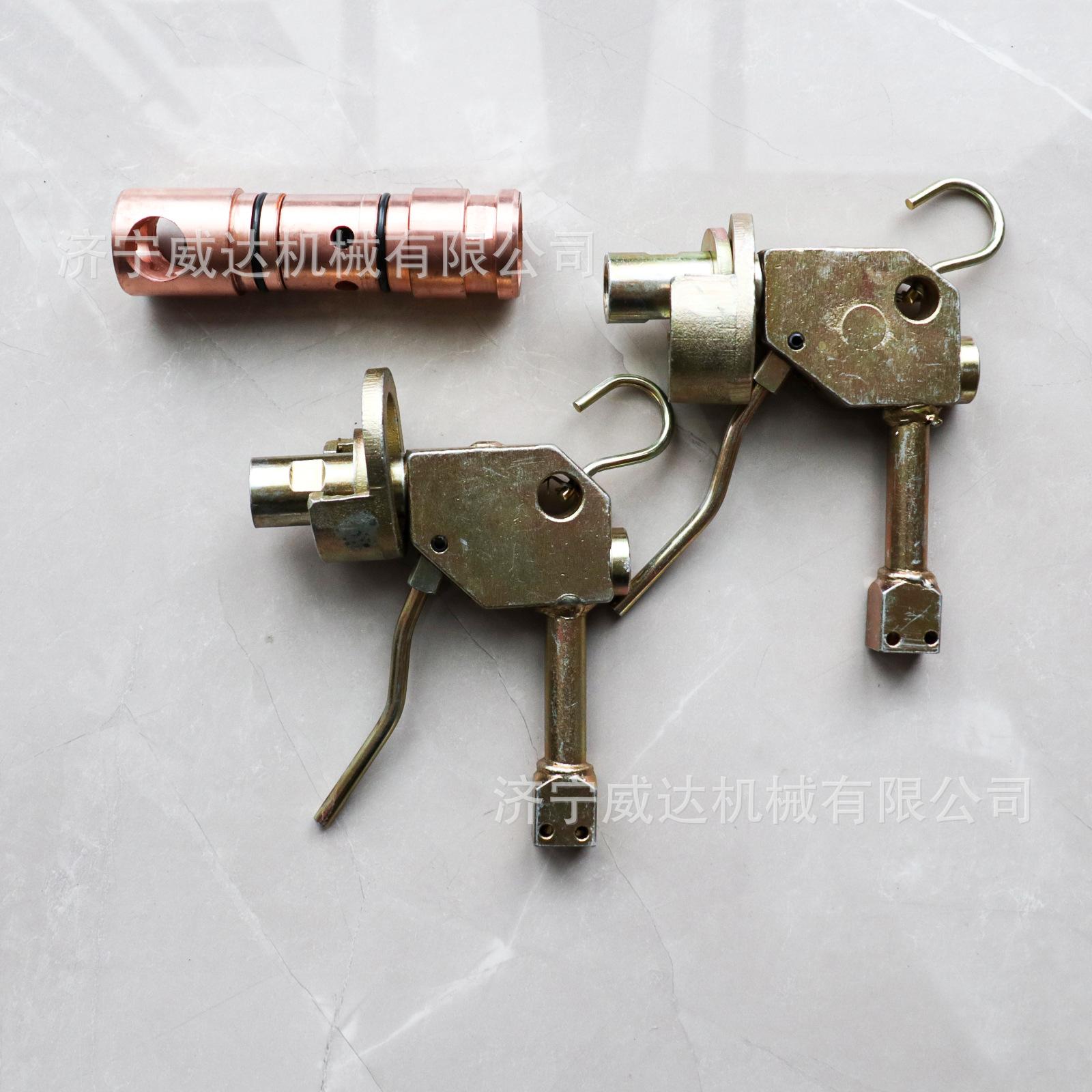

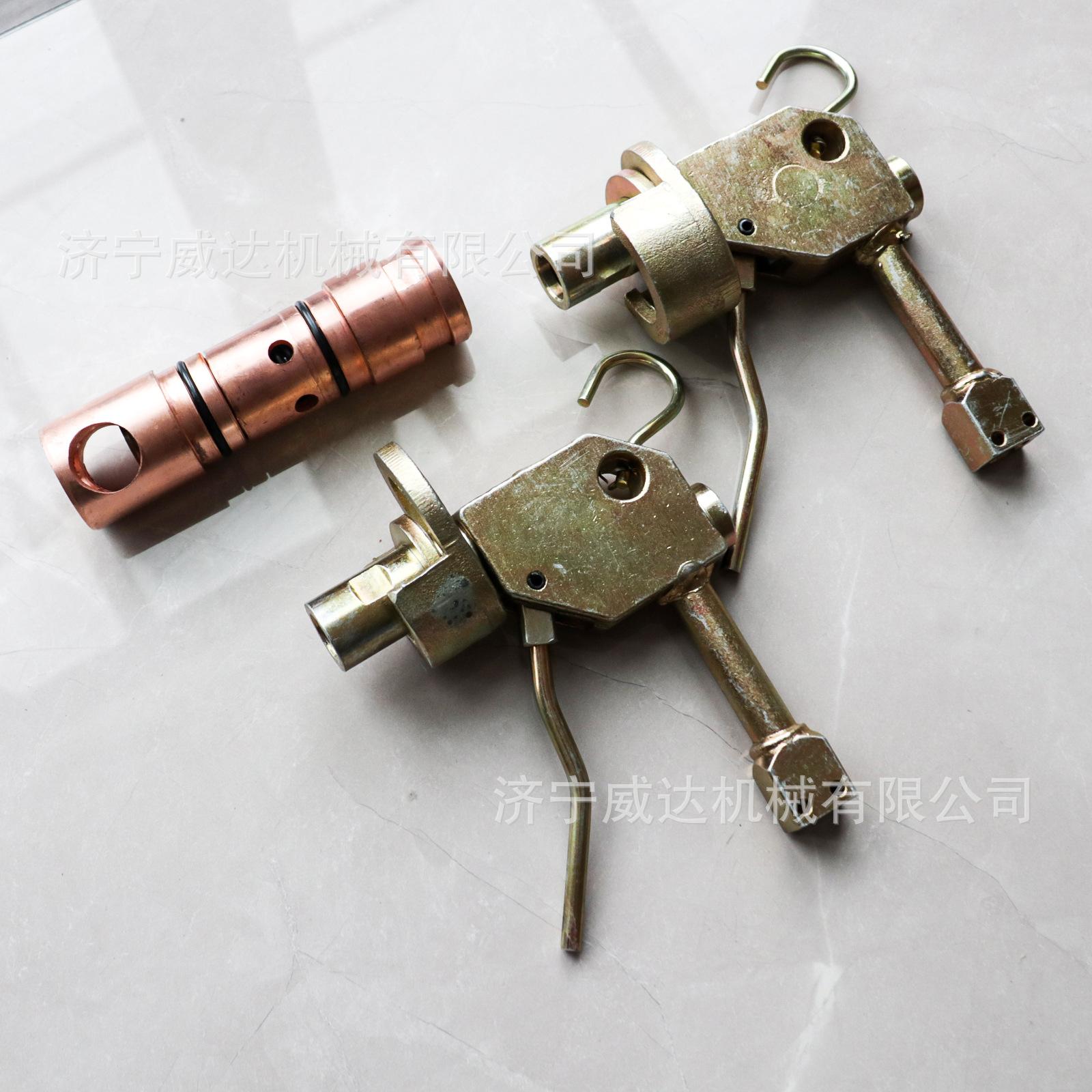

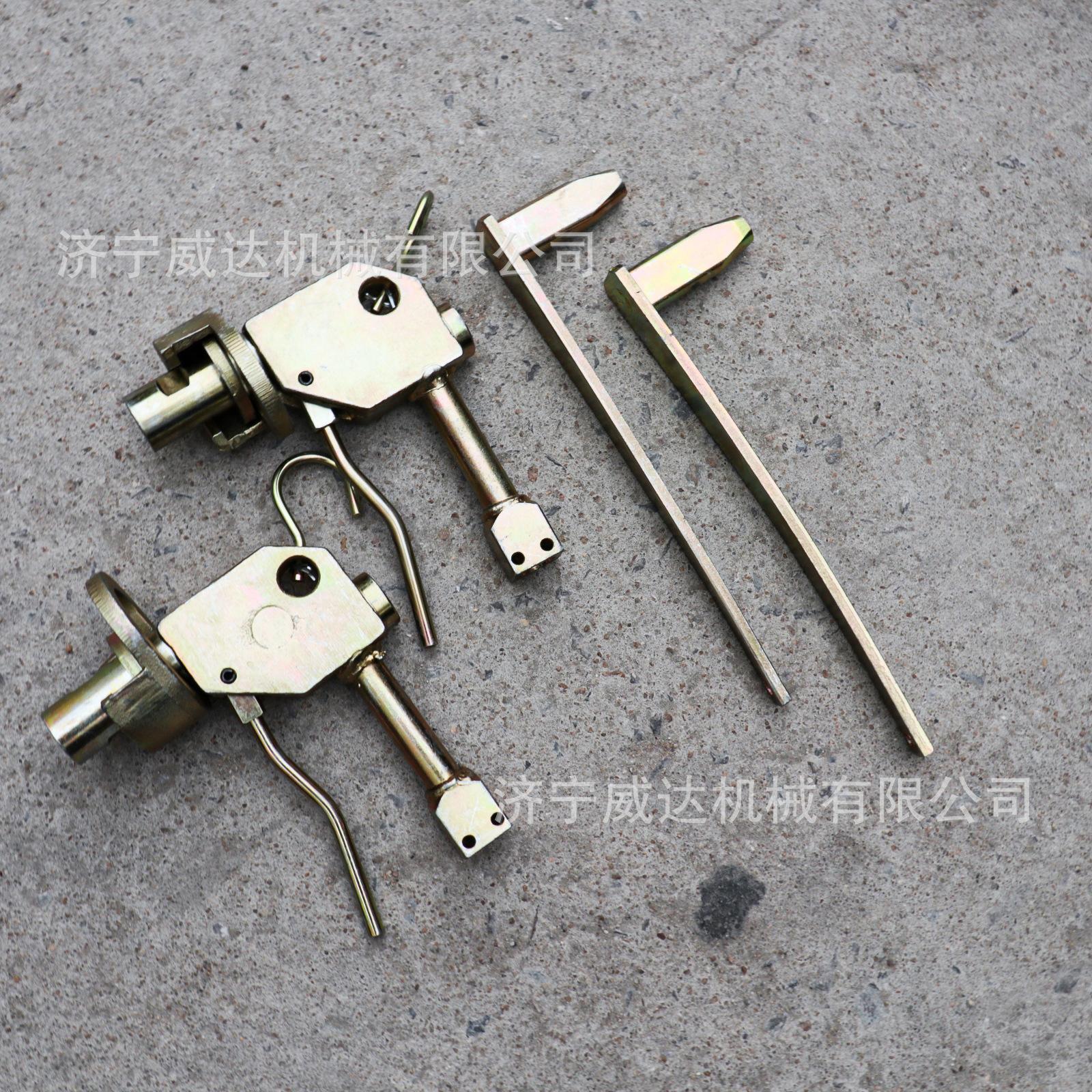

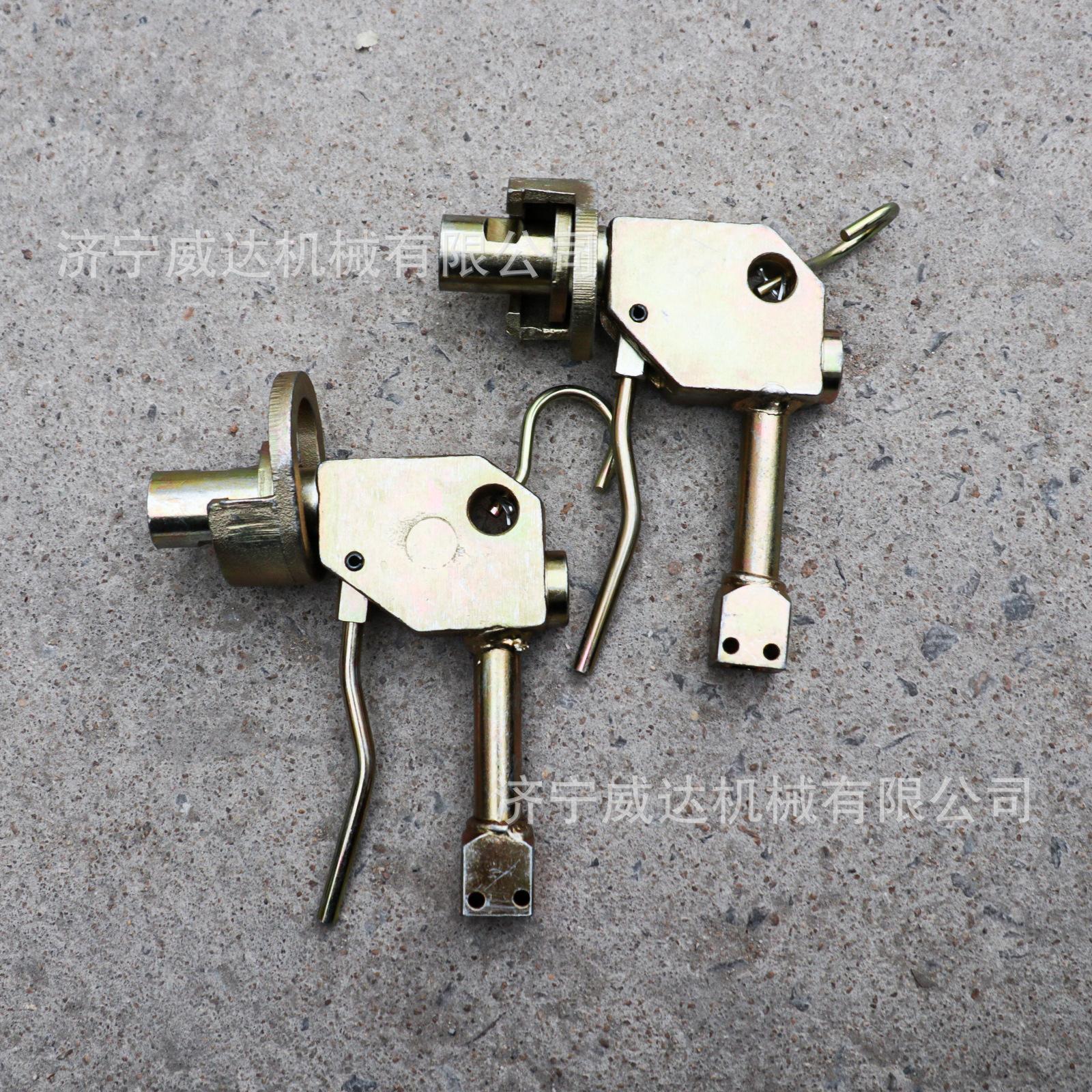

La pistola de inyección de líquido es adecuada para puntales hidráulicos individuales en minas de carbón. La pistola de inyección de líquido se compone de una boquilla de inyección de líquido, un tubo de entrada de líquido con anillo de sujeción, el cuerpo de la pistola, un pistón diferencial, una barra de empuje de control, una tuerca de ajuste, un dispositivo manual, un resorte, etc. El pistón diferencial se utiliza para bloquear la barra de empuje de control y abrir la válvula de entrada de líquido. El método de bloqueo es mecánico. Cuando la fuerza de soporte inicial del puntal hidráulico individual alcanza el valor especificado, el pistón diferencial libera automáticamente el bloqueo mediante diferencial hidráulico y cierra la válvula de entrada de líquido. La válvula de entrada de líquido también se puede cerrar mediante un dispositivo manual. La pistola de inyección de líquido a presión constante puede ajustar el tamaño de la fuerza del resorte ajustando la tuerca para ajustar la fuerza de soporte inicial del puntal hidráulico individual.

Rendimiento técnico:

modelo:DZ-Q1

1. Presión de trabajo: 15-20 MPa

2. Fuerza de manipulación durante la inyección: 157 N

3. Medio de trabajo: emulsión que contiene 1%-2% de M10

Principio de funcionamiento:

Una pistola de inyección de líquido utilizada para un puntal hidráulico único para minería comprende: un cuerpo de válvula, un manguito de bloqueo, un mango, una varilla de empuje, un manguito de aislamiento, un asiento de válvula unidireccional, una bola de acero, un resorte, un tornillo de sujeción y una salida de líquido. Una junta se utiliza para conectar una tubería de entrada de líquido en el extremo trasero del cuerpo de la válvula, el mango está conectado al cuerpo de la válvula a través de un eje pasador, y el manguito de aislamiento, el asiento de válvula unidireccional, la bola de acero y el resorte están dispuestos secuencialmente en la parte trasera del cuerpo de la válvula. Se abre una ranura de flujo de líquido en el cuerpo de la válvula, y el exterior de la ranura de flujo de líquido está sellado por una placa de sellado. Se dispone un orificio de líquido delantero en la parte delantera del cuerpo de la válvula, y se disponen un orificio de flujo de líquido trasero y una ranura de flujo de líquido de arco semicircular en el manguito de aislamiento. El orificio de líquido delantero y el orificio de flujo de líquido trasero están conectados a través de la ranura de flujo de líquido. La tecnología de procesamiento es relativamente simple, y tiene las características de estructura compacta, tamaño pequeño, buen rendimiento de sellado, etc.

Descripción detallada:　

Aplicación: La pistola de inyección es el terminal del sistema de tuberías de la estación de bombeo, a través del cual se introduce líquido a alta presión en la cámara de trabajo del soporte de la unidad para completar el proceso de elevación del pilar y soporte inicial.
