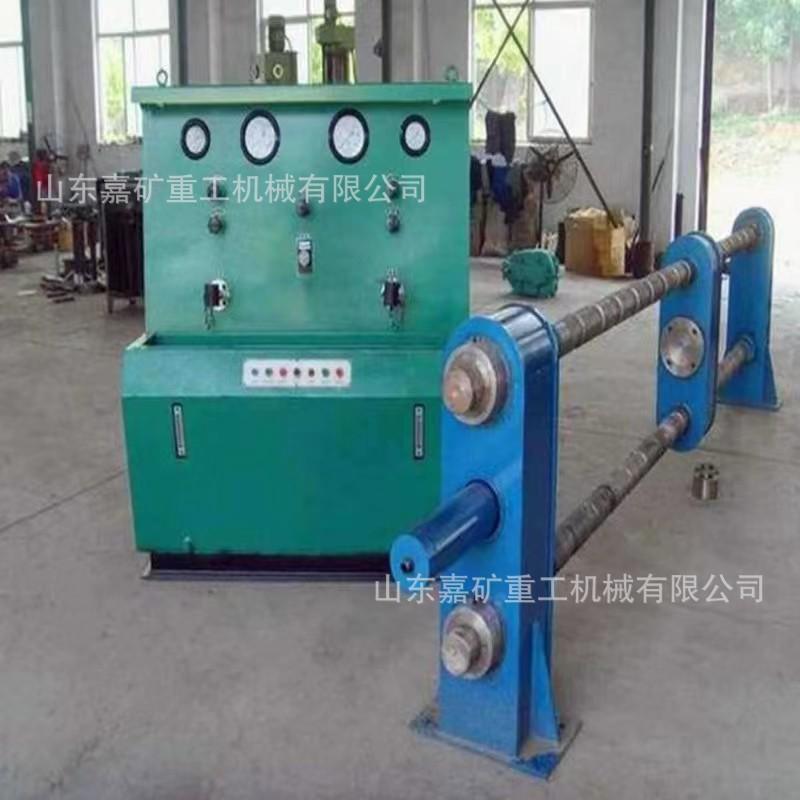

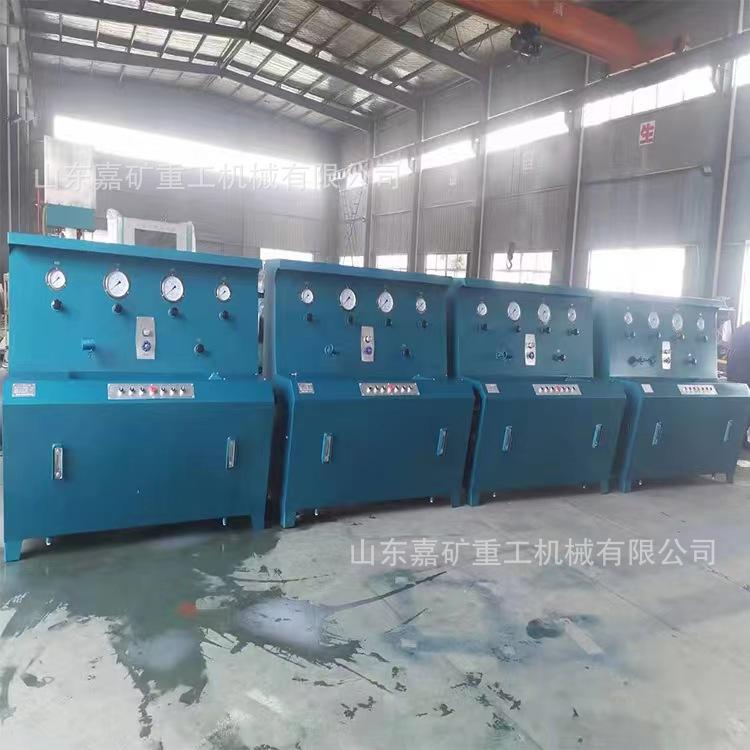

Introducción del producto del banco de pruebas de válvulas de tres vías WQ-A:

El banco de pruebas WQ-A para válvulas de tres vías es ideal para fabricantes y unidades de mantenimiento de válvulas de tres vías, ya que permite probarlas de acuerdo con diversos estándares de calidad. También puede utilizarse como estación de bombeo para el llenado a alta y baja presión de puntales hidráulicos individuales. El banco de pruebas utiliza una emulsión del 3-5% como fluido de trabajo, y sus principales parámetros de rendimiento cumplen plenamente los requisitos de prueba de productos y componentes hidráulicos para minería.

El banco de pruebas de válvulas de tres funciones WQ-A consta de un sistema hidráulico, un sistema de emulsión y un sistema eléctrico. La función del sistema de emulsión es inyectar líquido a alta y baja presión en la válvula de tres funciones para realizar diversas pruebas. El sistema de presión suministra aceite al cilindro de refuerzo. El sistema eléctrico controla la conmutación del cilindro de refuerzo y el arranque de cada motor.

Características técnicas del banco de pruebas de válvulas de tres usos WQ-A

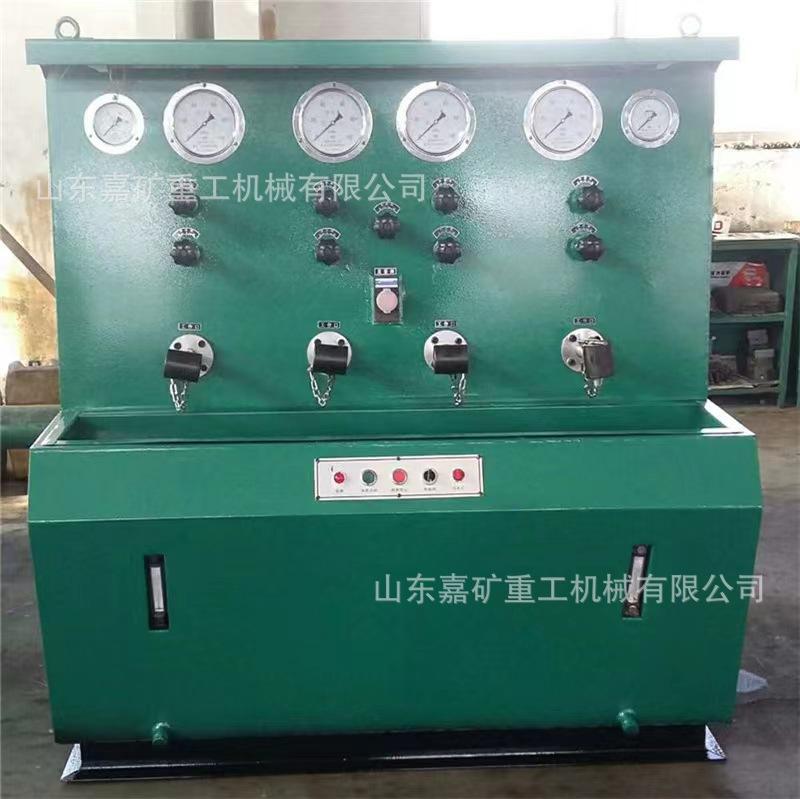

1. Equipado con múltiples interfaces de válvulas de prueba, cada interfaz puede funcionar de forma independiente, ahorrando tiempo de espera para las pruebas de sellado y mejorando la eficiencia del trabajo.

2. El cilindro de refuerzo en el banco de pruebas es un cilindro alternativo de doble efecto, que puede aumentar la presión en ambas direcciones sin tiempo de espera de carrera en vacío, lo que mejora en gran medida la eficiencia del trabajo.

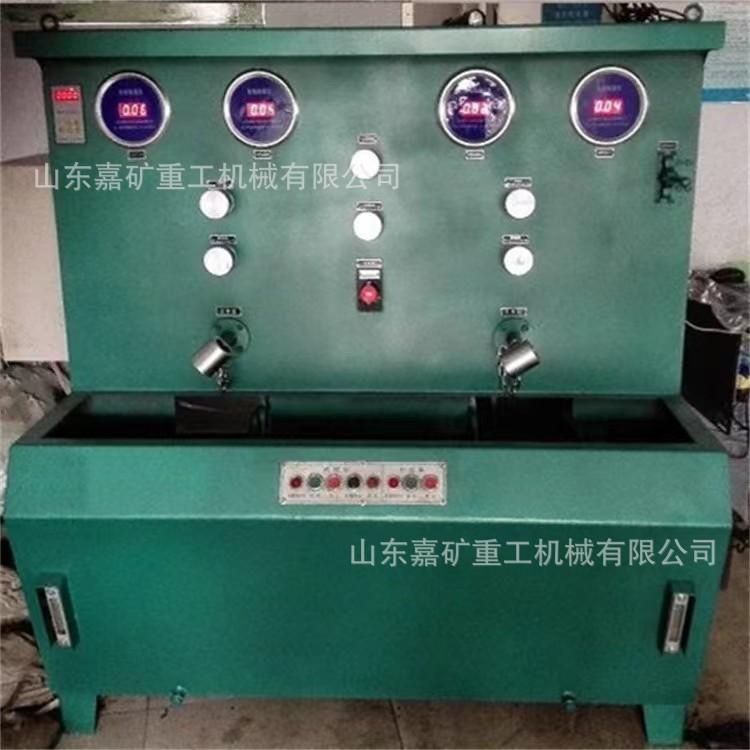

3. Equipado con 4 manómetros a prueba de golpes, que son resistentes a los impactos y tienen alta resolución.

4. El banco de pruebas está equipado con una bomba de emulsión e interfaces externas de alta y baja presión, y tiene una tubería de inyección de líquido independiente, que puede proporcionar fuentes de emulsión de alta y baja presión para accesorios hidráulicos u otras piezas hidráulicas.

Características principales del banco de pruebas de válvulas de tres propósitos WQ-A:

Puede operar a velocidad rápida y media a alta presión con un desplazamiento de 1,2 litros por vez, y la presión máxima de trabajo es de 100 MPa, lo que permite la depuración del rendimiento de varios componentes hidráulicos y también puede usarse junto con otros equipos auxiliares para pruebas de características. La parte de corte de alta presión adopta un dispositivo de sellado suave, que puede mantener la presión durante mucho tiempo sin fugas a alta presión. La parte de baja presión está equipada con una válvula de protección del manómetro de baja presión, que adopta una estructura autoblocante y autosellante. Puede funcionar a 80-100 MPa cuando el manómetro de baja presión no está cerrado, sin dañarlo.

Parámetros técnicos del banco de pruebas de válvulas de tres usos WQ-A

Presión máxima de trabajo: 100 MPa

Presión nominal de trabajo: 80 MPa

Capacidad de descarga de alta presión: 1,2 litros/vez

Fluido de trabajo hidráulico: aceite de motor n.° 30

Prueba de presión e inyección de líquido: 2-5%

Motor de emulsión: 2*4kw.
