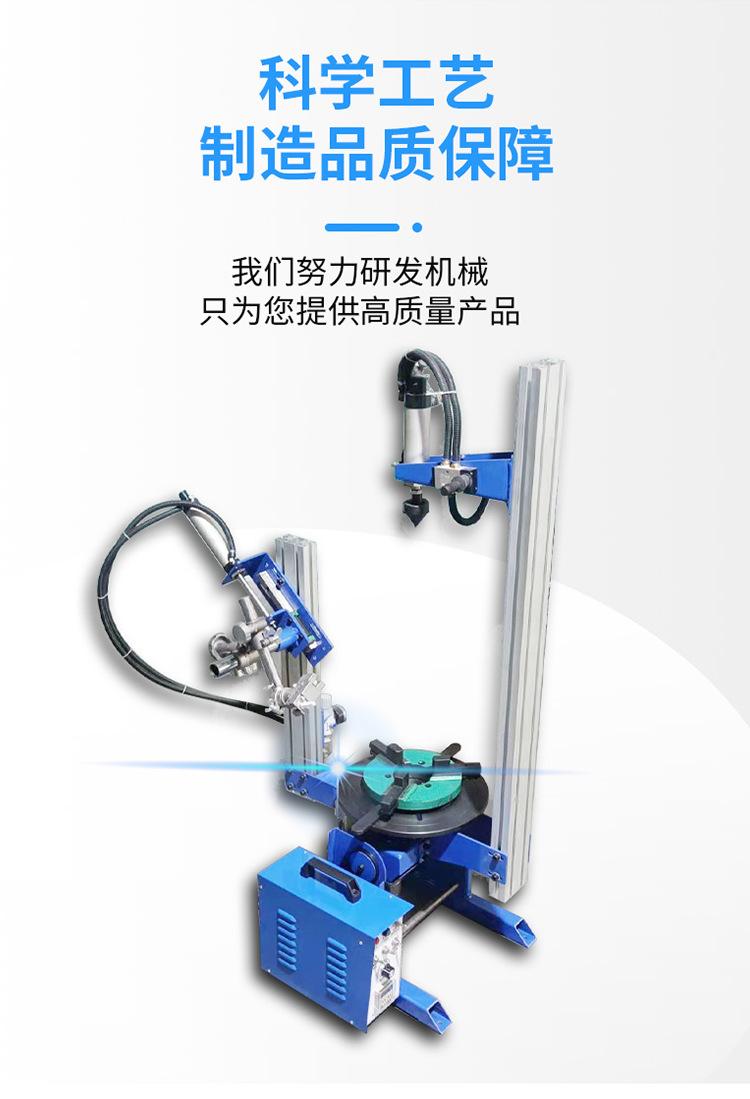

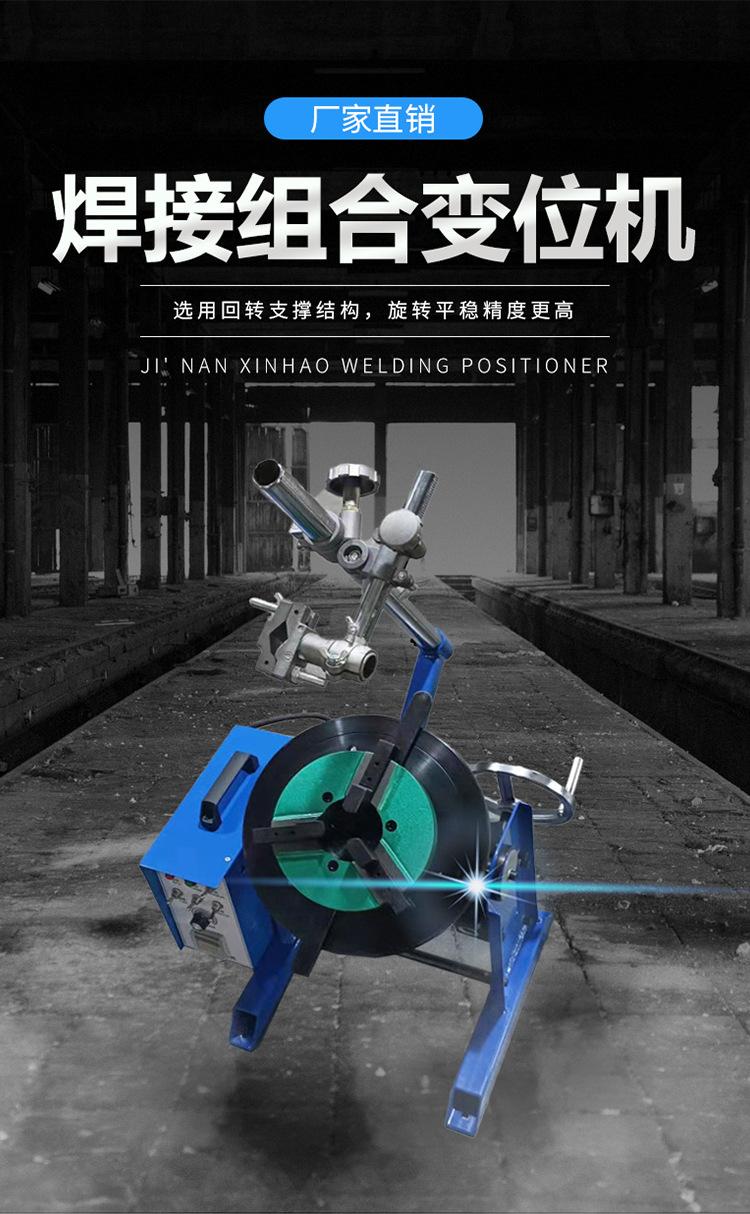

Posicionador combinado Xinhao Plato giratorio de soldadura Portabrocas de soldadura Dedal neumático Pistola inferior neumática Equipo de soldadura automática

El posicionador modular se basa en el posicionador, con un plato de tres mordazas, guía lineal y contrapunto neumático, posición fija de la antorcha de soldadura, para lograr la función de sujeción automática de la pieza de trabajo. Al mismo tiempo, el controlador añadido puede controlar la rotación de la mesa de trabajo para que comience sincrónicamente con el interruptor de la pistola de soldar, y puede lograr el control automático del tiempo de soldadura.

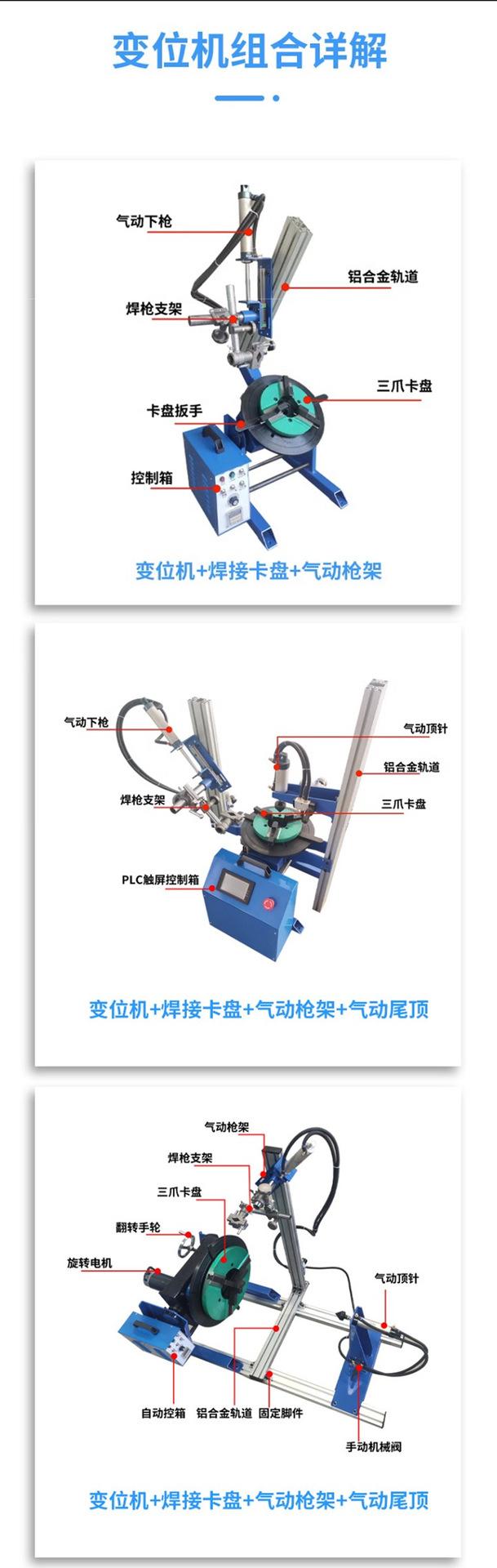

Este equipo se añade sobre la base de un posicionador. Todos los accesorios pueden moverse sincrónicamente con la rotación de la mesa de trabajo, y la pistola de soldar o el soplete de corte se pueden ajustar libremente hacia arriba y hacia abajo, a la izquierda y a la derecha, hacia adelante y hacia atrás, y en ángulo; el mandril y el contrapunto neumático se utilizan para sujetar y posicionar la pieza de trabajo para garantizar la precisión del posicionamiento de la pieza de trabajo y la calidad de la soldadura o el corte. Al rotar e inclinar la mesa de trabajo, la pieza de trabajo se coloca en la posición óptima de soldadura o ensamblaje, logrando soldadura o corte automático o semiautomático; este equipo también se puede utilizar como un dispositivo periférico de robot para emparejarse con un robot.

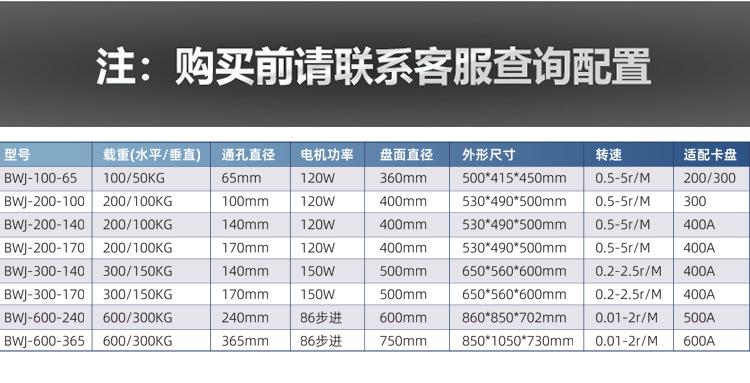

Parámetros técnicos

ilustrar:

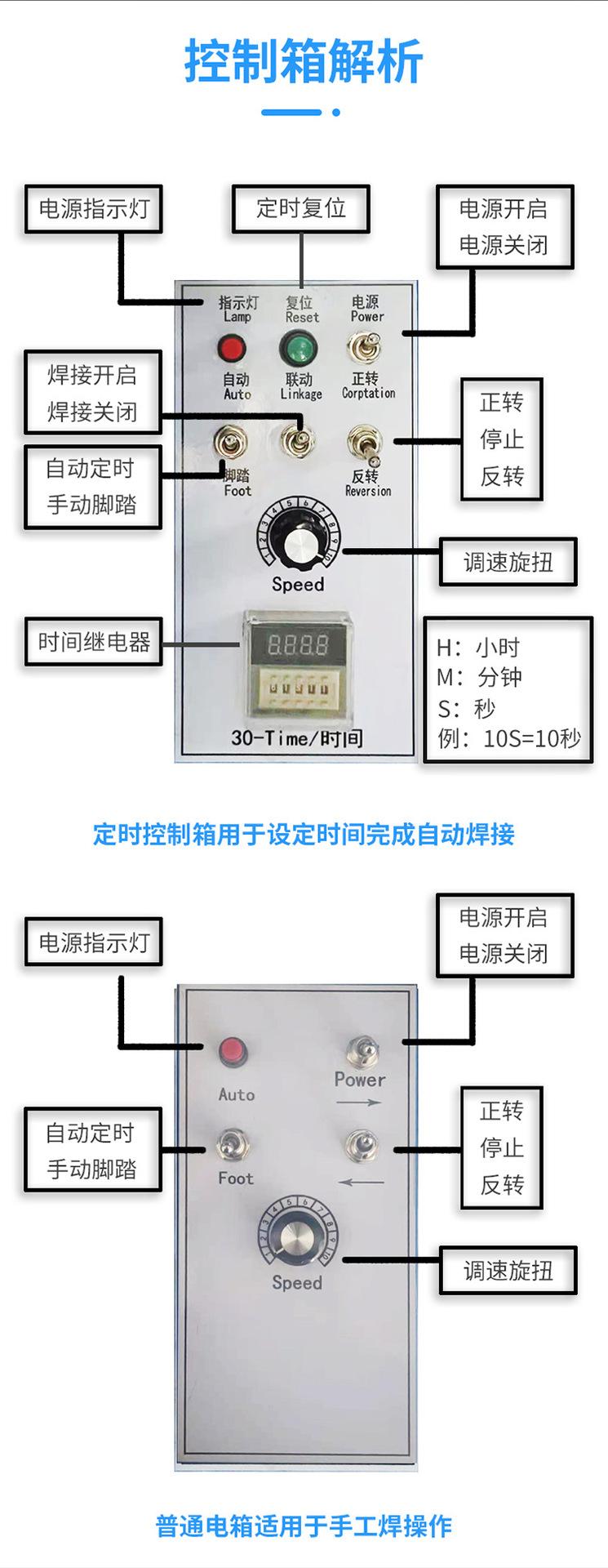

  1、Esta máquina está equipada de serie con cable de alimentación, cable del pedal, portabrocas, soporte para pistola de soldadura, contrapunto neumático y una caja de control con control de tiempo y interruptor de enclavamiento de la máquina de soldar.

2. Función: Velocidad variable, rotación hacia adelante y hacia atrás. La mesa de trabajo está equipada con escobillas de carbono conductoras debajo (el material es una aleación de cobre y carbono, la mayoría de los otros fabricantes usan polvo de carbono, características: larga vida útil, buena conductividad), el reductor del motor es de engranaje helicoidal, sin ruido, duradero. Adecuado para soldadura por arco de argón de piezas de trabajo de alta corriente, soldadura por electrodo revestido, dióxido de carbono y otros métodos de soldadura.

3. El control puede elegir el control por tiempo (para trabajos con bajos requisitos, 1 semana no es completamente precisa);

4. Seleccione el control de motor paso a paso CNC, que puede controlar con precisión 1 revolución (o superponer 365 grados) y control externo (incluyendo el inicio del arco de la máquina de soldar, el levantamiento del cilindro de la pistola de soldar, etc.).
