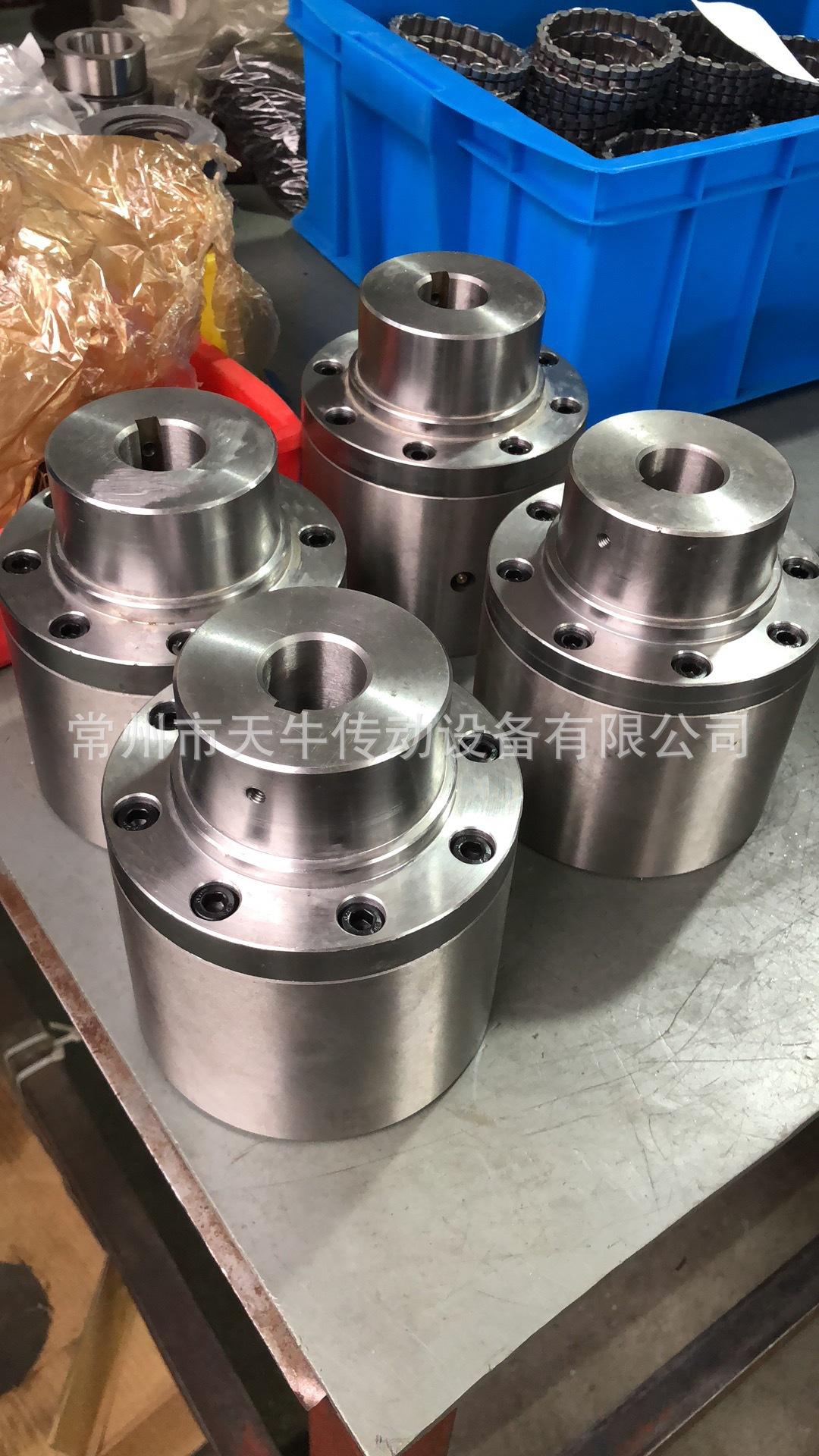

El embrague de la serie DCL se utiliza para velocidades medias y bajas del anillo interior. Se utiliza principalmente para el embrague de máquinas de colada continua de palanquilla con varilla de expulsión rígida. Generalmente, se utilizan varillas de expulsión de 6 m, 8 m, 10 m y 12 m para pruebas.
Al utilizar embragues de la serie DCL en aplicaciones de velocidad media y alta, preste atención al sobrecalentamiento. Si la temperatura del anillo exterior supera los 70 °C, la vida útil del embrague se acorta. Se utilizan comúnmente en maquinaria de transporte, maquinaria metalúrgica, maquinaria minera, máquinas de colada continua, etc.
modelo | Par motor (Nm) | Velocidad (r/min) | Agujero del eje | Diámetro exterior | Distancia del orificio del tornillo | ancho | Agujeros roscados en ambos extremos × diámetro × profundidad | peso | |
Diámetro H7 | chavetero | ||||||||
DCL3B | 314 | 1500 | 19 | 5×2 | 77 | 66 | 63 | 4×M6×13 | 1.8 |
DCL4B | 539 | 1300 | 22 | 5×2 | 88 | 73 | 70 | 4×M8×16 | 2.7 |
DCL5B | 1620 | 1200 | 31.5 | 7×3 | 108 | 92 | 89 | 4×M8×16 | 5 |
DCL6A | 3140 | 1000 | 50 | 12×3,5 | 136 | 120 | 95 | 6×M8×16 | 8.6 |
DCL6B | 3140 | 1000 | 50.8 | 12,6 × 4,5 | 136.5 | 120.6 | 95.5 | 6XM8X20 | 8.6 |
DCL7A | 5880 | 900 | 70 | 18×6 | 180 | 160 | 127 | 6×M10×20 | 19.5 |
DCL7B | 5880 | 900 | 74.6 | 15,9 × 3,2 | 181 | 158.8 | 127 | 6XM10X30 | 19.5 |
DCL7C | 9510 | 800 | 85 | 24×6 | 200 | 175 | 153 | 8×M14×25 | 37 |
DCL8B | 17600 | 700 | 110 | 28×7 | 250 | 220 | 158 | 8×M16×25 | 46.5 |
DCL9B | 24500 | 600 | 135 | 35×9 | 300 | 265 | 165 | 10×M16×32 | 70.5 |
