Los fabricantes de marcos para operaciones de soldadura automática suministran plataformas de operación de soldadura, operaciones cruzadas de soldadura automática.

  Wuxi Fengwei Maquinaria Equipo Co., Ltd.Fabricación profesionalEquipos automáticos de soldadura y corteLa plataforma elevadora de soldadura se puede combinar con el bastidor de rodillos de soldadura y se utiliza principalmente para operaciones de elevación manual. Se caracteriza por su estructura simple, manejo cómodo y un espacio reducido. Se utiliza ampliamente en la producción de cilindros en calderas, industrias petroquímicas y químicas, entre otras. Es un equipo para la producción de accesorios para tuberías y recipientes a presión.

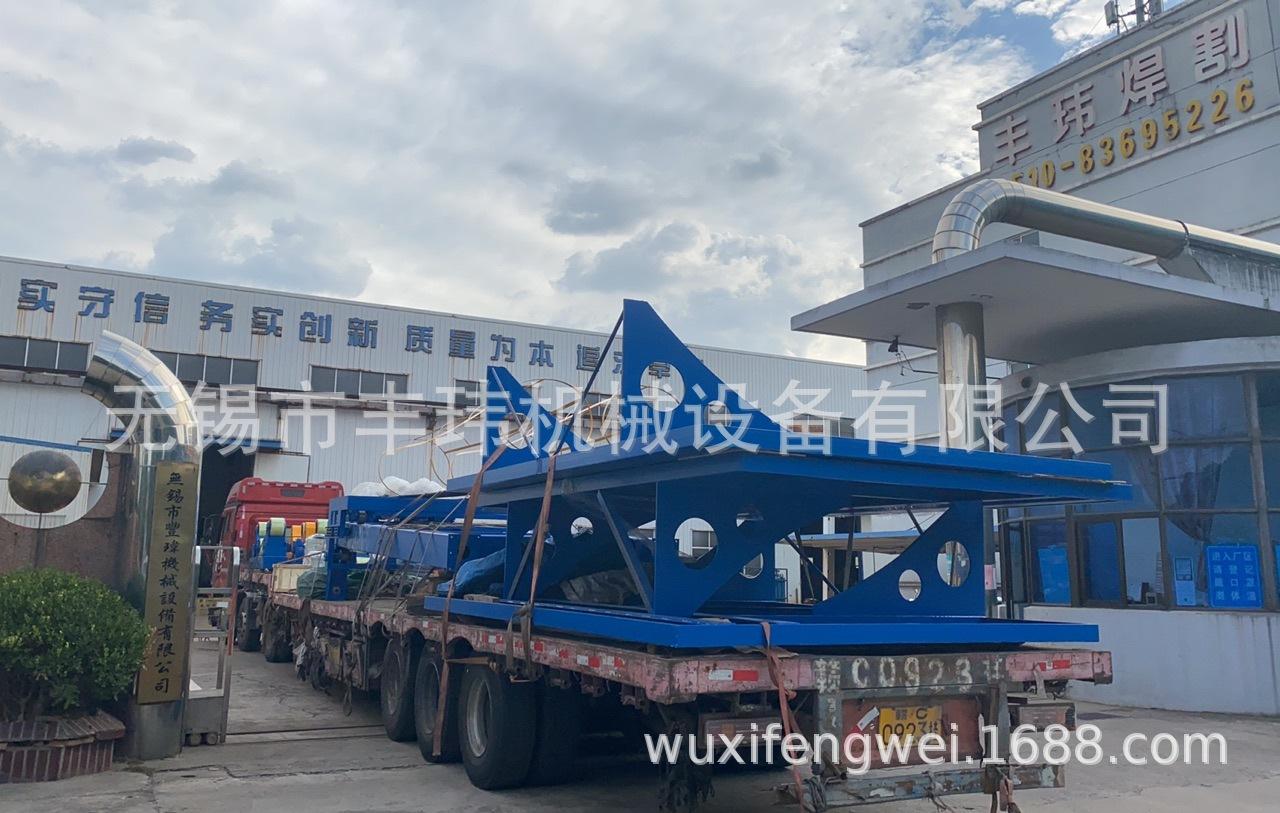

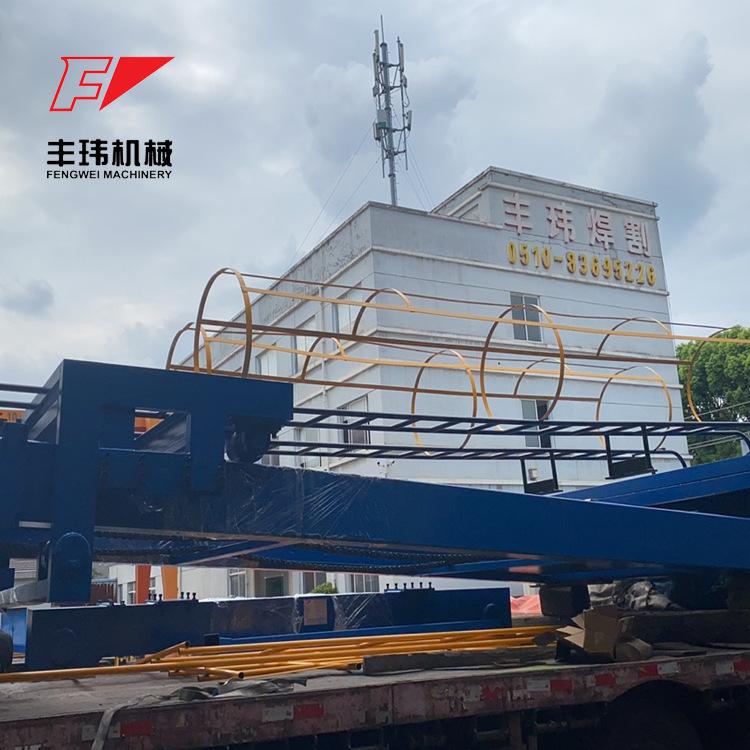

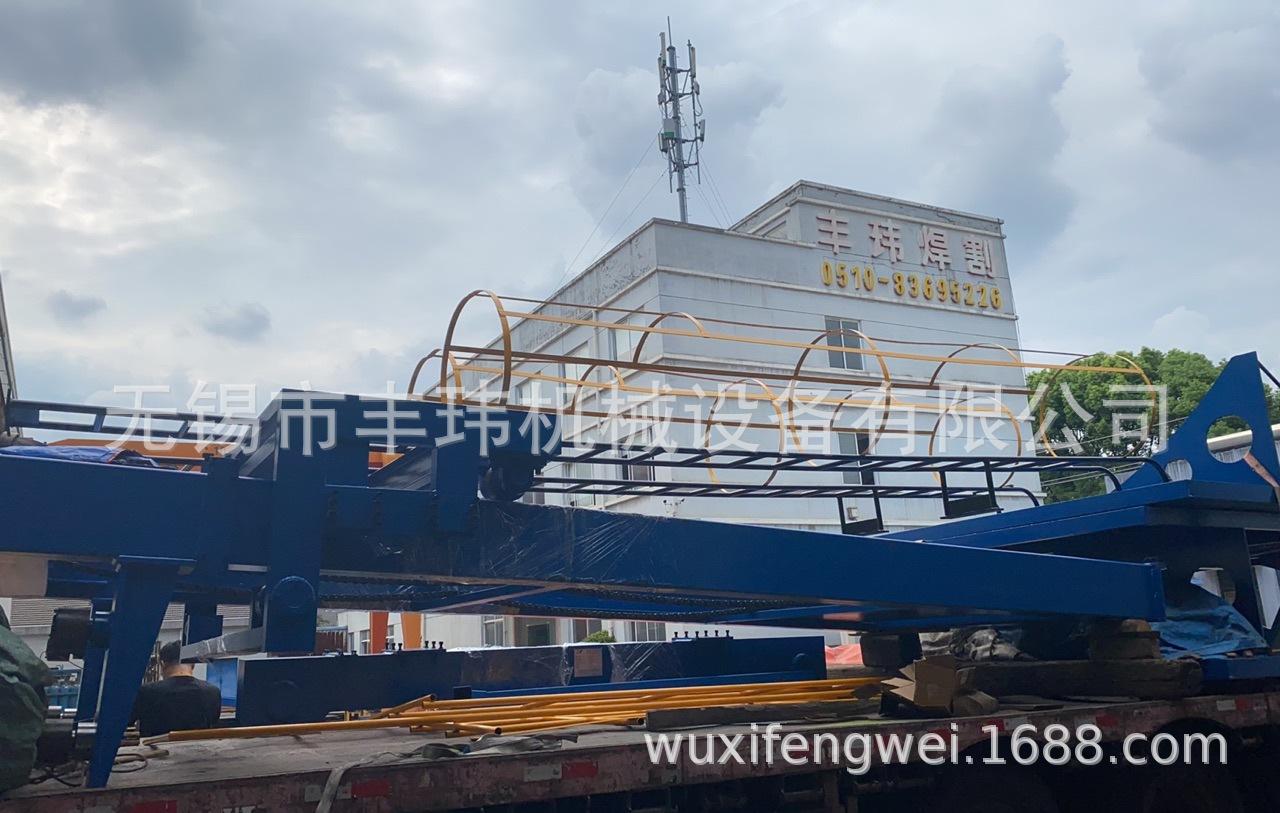

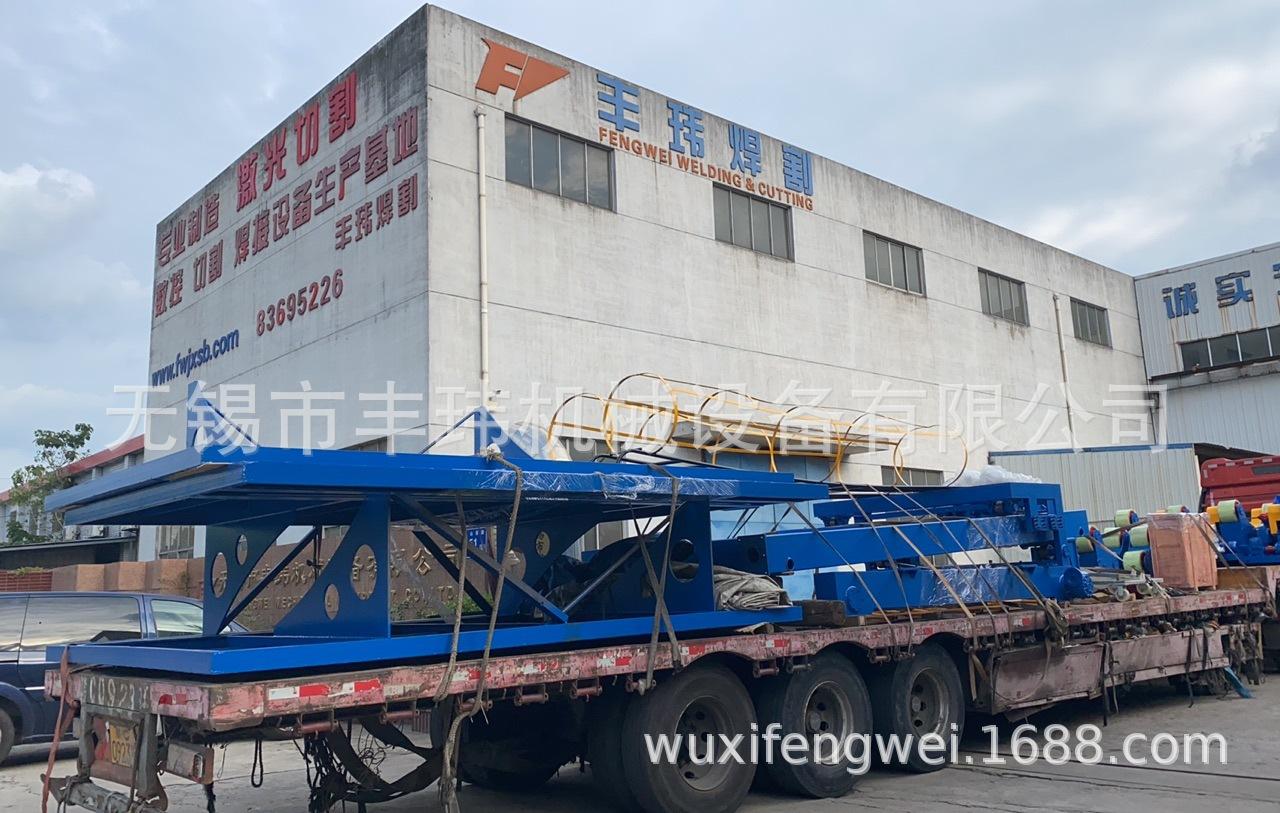

La plataforma de soldadura LHM es una máquina auxiliar de soldadura tipo pórtico. La posición ideal de soldadura se obtiene elevando y bajando la plataforma, lo que garantiza la calidad de la soldadura. Sus componentes principales son columnas, mecanismos de desplazamiento, mecanismos de elevación, plataformas elevadoras y sistemas de control. La plataforma de soldadura logra el efecto deseado al utilizarse con bastidores de rodillos y posicionadores. Es un equipo auxiliar ideal para la soldadura automática de diversos contenedores, tuberías y piezas estructurales metálicas. Se pueden colocar diversos tipos de carros de soldadura en la plataforma para satisfacer sus diversas necesidades. La plataforma de soldadura en voladizo se divide en dos tipos según su función: fija y móvil. Los usuarios pueden personalizar el modelo según sus necesidades al adquirirlo.

uno,Parámetros técnicos：

Nota: Todos los modelos se pueden personalizar según los requisitos del cliente.

dos,Principios estructurales

1. El equipo se compone principalmente de un manipulador de soldadura tipo columna, un dispositivo de control eléctrico y un manipulador transversal fijo con una pequeña columna como componente operativo de pulido.

1.1. El manipulador de soldadura consta de un brazo transversal, una columna, un mecanismo de elevación, un mecanismo telescópico del brazo transversal, un mecanismo de rotación de la columna, un mecanismo de desplazamiento del carro, un mecanismo de ajuste fino del cabezal y un control eléctrico.

1.2. Tanto las columnas como los travesaños son vigas rectangulares de doble vía, y los rieles guía son de acero 45. Tras la soldadura, las columnas y los travesaños se someten a un recocido para aliviar la tensión y posteriormente se mecanizan para garantizar una alta precisión.

1.3. La columna es un mecanismo de elevación de brazo transversal, accionado por un motor que impulsa el reductor de tornillo sin fin y la cadena dentada. Un extremo de la cadena está conectado a la guía del brazo transversal y el otro extremo está fijado al hierro de equilibrio de la columna. El movimiento de elevación y descenso del brazo transversal se logra mediante el movimiento ascendente y descendente de la cadena.

1.4. Se instalan ocho grupos de asientos de polea en los lados superior e inferior, izquierdo y derecho del asiento guía. El asiento de polea adopta una estructura de eje excéntrico. La rueda guía y los rieles guía del brazo transversal y la columna están en contacto superficial "Ⅱ". La excentricidad de la rueda guía es ajustable, lo que garantiza que la extensión horizontal y la elevación vertical del brazo transversal se realicen con suavidad y sin vibraciones.

1.5. El movimiento horizontal del brazo transversal se logra mediante el motor de CA que impulsa la cremallera a través del reductor de tornillo sin fin. La velocidad de avance telescópico se ajusta continuamente entre 100 y 1000 mm/min.

1.6. El mecanismo de ajuste fino transversal del cabezal de soldadura permite ajustar la posición relativa entre el cabezal y la soldadura en cualquier momento durante el proceso de soldadura.

1.7. La extensión y la elevación del brazo horizontal se realizan mediante cadenas de arrastre de ingeniería, que son simples y estéticas.

1.8. Esta máquina está equipada con un carro que se puede mover eléctricamente para realizar el movimiento eléctrico de la máquina operativa.
