Drenador automático de presión negativa CWG-FY Drenador automático de presión negativa CWG-FY

Detalles del producto

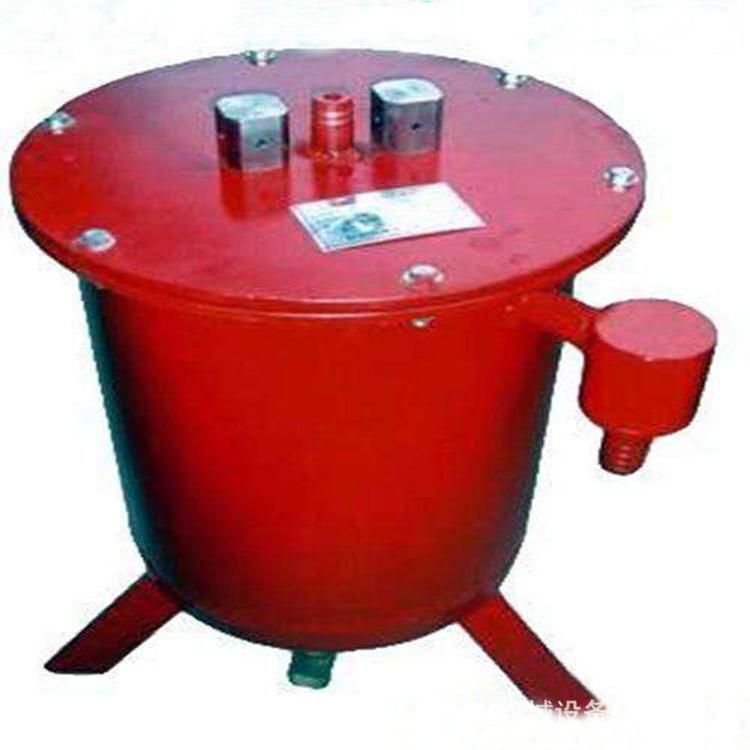

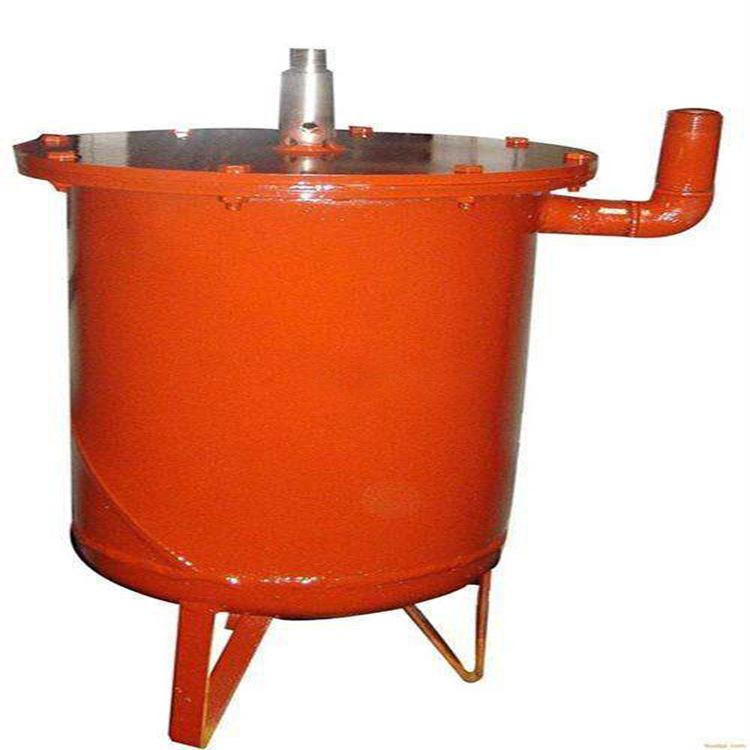

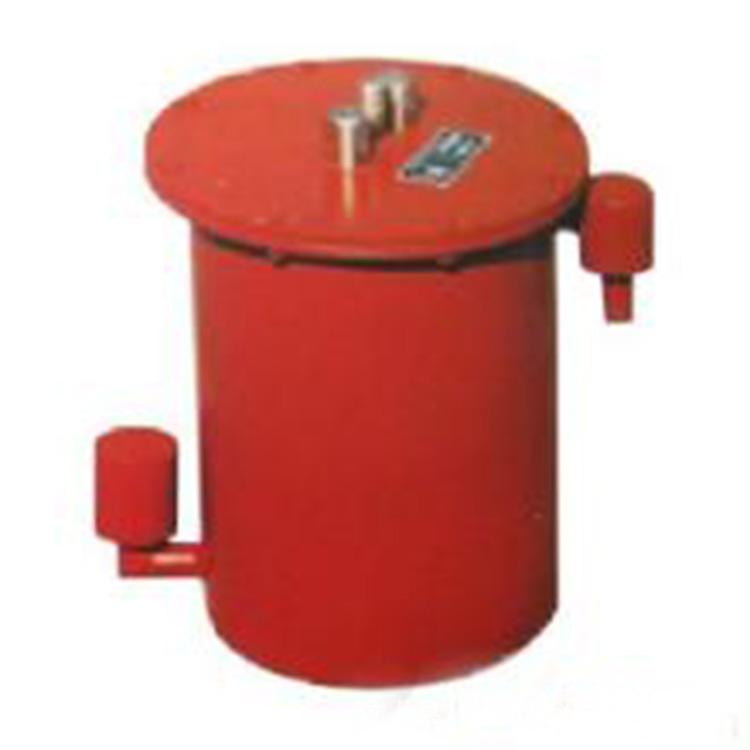

Presentación del producto: Drenador automático de agua de presión negativa CWG-FY
El drenador de agua automático de presión negativa CWG-FY consta principalmente de una válvula de aire grande, un tubo de equilibrio de presión negativa, una bandeja, una varilla guía lateral, un imán, una varilla guía central, un cilindro exterior, una cubierta protectora de la válvula de drenaje, una válvula de drenaje, un asiento guía, un flotador y una válvula de entrada de agua, etc. composición.
Indicadores técnicos del descargador automático de agua de presión negativa CWG-FY
modeloCWG－Año fiscal
Rango de presión negativa aplicable:0～-0,09 Mpa
Velocidad de descarga automática de agua:7L/min (descarga de agua intermitente)
Dimensiones generales (longitud× ancho × alto): 415*330*440 mm
Peso: aprox.31kg。
Método de instalación y uso del sistema de drenaje automático de presión negativa CWG-FY
1. El drenaje de agua automático se instala en la parte baja de la tubería.
2. La tubería de entrada de agua del drenador de agua automático de presión positiva CWG-ZY está conectada directamente a la tubería de drenaje (una junta corta de 2" está soldada a la parte inferior de la tubería).
3. Ubicación de instalación del drenador de agua automático de presión negativa tipo CWG-FY: suelde una boquilla de tubería de 1/2" en la parte superior de la tubería (si es una tubería suspendida, puede estar en cualquier posición por encima de la línea central de la tubería), y suelde una boquilla de tubería de 1,5" en la parte inferior.
4. En cada uno de los tramos cortos antes mencionados se instala una válvula para desconectarlo de la tubería de bombeo y descarga cuando se repara el drenador.
5. El tubo de conexión puede ser una manguera reforzada con tela o un tubo de acero (es mejor usar una manguera para facilitar la instalación y el mantenimiento).
6. Si hay mucha suciedad en la tubería de drenaje, se debe instalar un precipitador entre la tubería y el desagüe. El precipitador debe ser preparado por el usuario. El precipitador tiene una entrada de agua (1,5") y una salida de agua (3/4"). Siempre que la suciedad en la tubería pueda sedimentarse para que el drenador funcione correctamente. No es necesario instalar precipitadores en lugares con menos suciedad en la tubería.
7. La entrada de agua del desagüe debe estar más baja que el fondo de la tubería.
8. La línea central del desagüe debe ser lo más vertical posible y la desviación vertical con respecto a la horizontal debe ser de ±10°.
