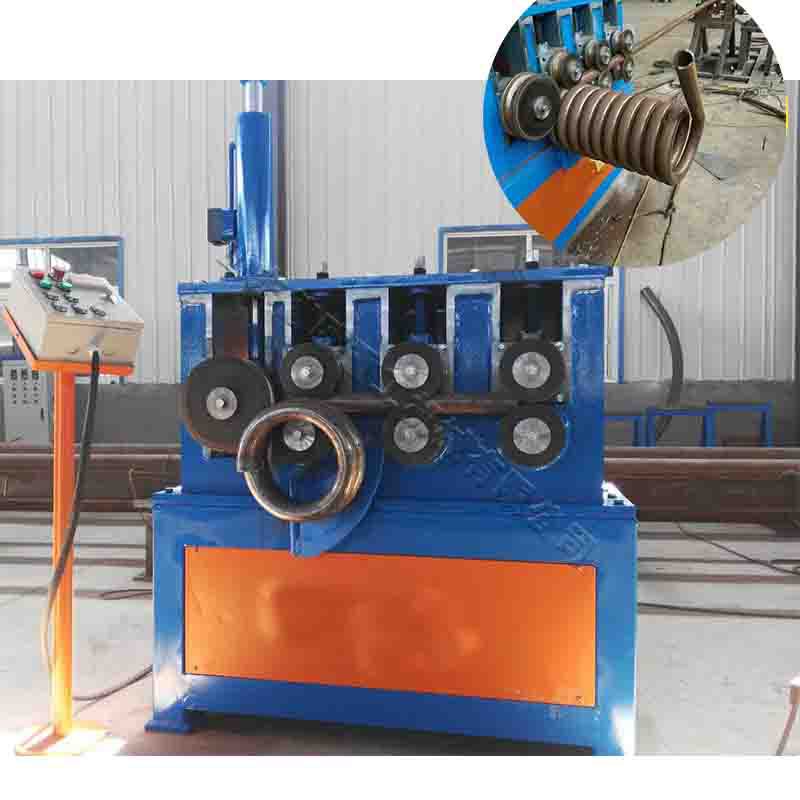

Año laboral 7-25/30/45/75La máquina de bobinas es un equipo que se utiliza para doblar bobinas de evaporadores, intercambiadores de calor, etc. Permite doblar tubos metálicos en formas simples de diámetro pequeño, arcos o espirales sin alterar las características de la sección transversal. Es ampliamente utilizada en'Evaporadores, intercambiadores de calor, industria petrolera, química, hidroeléctrica, estructuras metálicas y fabricación de maquinaria. Presenta una estructura razonable, un tamaño compacto, un funcionamiento y mantenimiento sencillos y un uso fiable.
Dimensiones generales: largo, ancho y alto.1800*1600*1700 mm,peso3.2Toneladas, potencia del motor principal7,5 kWmotor hidráulico3 kW
ZuiDiámetro de bobina grande76×6 mm
|
modelo Parámetros técnicos |
Año laboral 7-25 |
Año laboral 7-30 |
WFY7-45 |
Año laboral 7-75 |
|
|
PerfilZuiMódulo de sección de flexión máximaCm3 |
1 |
5 |
12 |
21 |
|
|
Velocidad de flexiónr/min |
5.6 |
5.6 |
5.0 |
2.8 |
|
|
Rendimiento del perfilMPa |
345 |
345 |
345 |
345 |
|
|
Empuje del cilindroT |
Manual |
8 |
18 |
25 |
|
|
acero redondo |
ZuiModelo de sección transversal grande |
18 |
Ф25 |
38 |
48 |
|
ZuiRadio de curvatura pequeñomm |
30 |
50 |
80 |
100 |
|
|
Doblado de acero plano |
ZuiModelo de sección transversal grande |
5×30 |
6×30 |
12x70 |
25x80 |
|
ZuiRadio de curvatura pequeñomm |
90 |
90 |
150 |
150 |
|
|
tubo redondo |
ZuiModelo de sección transversal grande |
Ø25×2 |
Ф32×3 |
45x5 |
76x6 |
|
ZuiRadio de curvatura pequeñomm |
65 |
80 |
115 |
190 |
|
|
ZuiModelos de sección transversal pequeña |
Ø8×1,5 |
Ф6×1 |
20x1.5 |
20x1.5 |
|
|
ZuiRadio de curvatura pequeñomm |
30 |
30 |
60 |
80 |
|
|
tubo cuadrado |
ZuiModelo de sección transversal grande |
25×25×2,5 |
30×30×2,5 |
50x50x6 |
80x80x6 |
|
ZuiRadio de curvatura pequeñomm |
150 |
150 |
250 |
300 |
|
|
ZuiModelos de sección transversal pequeña |
10×2 |
10×2 |
20x2 |
20x2 |
|
|
ZuiRadio de curvatura pequeñomm |
40 |
40 |
60 |
80 |
|
