Manguera de alta presión para mina de carbón, tubería hidráulica, soporte hidráulico, modelo de especificación de manguera de alta presión

110 días
$13.714 pedido mín (200 uds)
Proveedor 4.0

Cantidad

M10

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Origen
Hebei
Nombre
High pressure hose
Material
Natural rubber
Usar
Engineering construction, lifting and transportation, metallurgical forging, mining equipment
Marca
Gobente
Presupuesto
M10
Origen
Hebei
Nombre
High pressure hose
Material
Natural rubber
Usar
Engineering construction, lifting and transportation, metallurgical forging, mining equipment
Marca
Gobente
Presupuesto
M10
Origen
Hebei
Nombre
High pressure hose
Material
Natural rubber
Usar
Engineering construction, lifting and transportation, metallurgical forging, mining equipment
Marca
Gobente
Presupuesto
M10
Detalles del producto
El texto en las imágenes se puede traducir
Tubería de aceite de alta presión Tubería de aceite hidráulico Ensamblaje Manguera de goma resistente a la presión trenzada con alambre de acero Tubería hidráulica especial para maquinaria de ingeniería
Puntos Clave de Venta: Certificación de Estándar Nacional, Antiexplosión de Alto Voltaje, Precisión Personalizada, Resistente a la Intemperie y Duradero, Compatible con Caterpillar, XCMG, Komatsu y otros equipos principales.
Una fábrica de cabezales de potencia con una capacidad de producción anual de 1.6 millones de unidades, especializada en la I+D y producción de ensamblajes de mangueras hidráulicas de alta presión durante 15 años, cumpliendo estrictamente con la norma nacional GB/T 3683-2011. Los productos cubren una gama completa de modelos trenzados con alambre, incluyendo 1SN/2SN/1ST/2ST, y las longitudes, especificaciones de las conexiones y ángulos de curvatura pueden personalizarse según las condiciones de operación del equipo, adaptándose a los sistemas hidráulicos de diversas maquinarias pesadas como excavadoras, cargadoras y grúas sobre orugas. Cada ensamblaje de manguera se somete a inspecciones duales de prueba de pulso y prueba de presión, garantizando que no haya fugas y resistencia al envejecimiento. Hemos atendido a más de 50 empresas nacionales e internacionales de renombre.
I. Ventajas del Producto Principal: Redefiniendo la Fiabilidad de las Líneas Hidráulicas
1. La estructura compuesta multicapa garantiza una estabilidad sólida como una roca en condiciones de alto voltaje.

  • Serie de Capa Única de Alambre Simple 1SN/1STLa capa interior está hecha de caucho de nitrilo resistente al aceite con excelentes propiedades anti-hinchazón; la capa intermedia está reforzada con una sola capa de trenzado de alambre de acero galvanizado de alto carbono, aumentando la resistencia a la tracción en un 40%, con una presión máxima de trabajo de 35 MPa y una presión verificada de 70 MPa, lo que la hace adecuada para sistemas hidráulicos de presión media y alta en cargadoras, tractores, etc. El cuerpo de la manguera tiene buena flexibilidad, con un radio de curvatura mínimo de solo 4 veces el diámetro interior nominal, lo que permite una instalación sin tensión en espacios reducidos.

  • Serie de Capa Doble de Alambre 2SN/2STLa estructura de alambre de acero trenzado cruzado de doble capa asegura que la resistencia de unión entre capas cumpla con los estándares GB/T 14905-2009, duplicando su resistencia a la presión y su rendimiento a prueba de explosiones. Puede soportar una presión de trabajo máxima de 63 MPa y puede reemplazar piezas importadas para las conexiones principales del circuito hidráulico en equipos pesados como excavadoras y grúas sobre orugas. La capa exterior está hecha de caucho de neopreno resistente a la intemperie, que es resistente a los rayos UV, resistente al desgaste y tiene una vida útil superior a 8000 horas en entornos exteriores hostiles.

2. Diseño de ensamblaje integrado, listo para usar de inmediato, ahorrando costos.
Utilizando un proceso integrado de crimpado "manguera + conector", la fuerza de crimpado se controla con precisión mediante equipo de crimpado CNC (error ≤2%), asegurando un ajuste apretado y sin espacios entre el conector y la manguera. En comparación con el ensamblaje en sitio, esto evita fugas de aceite causadas por una instalación incorrecta, logrando una tasa de aprobación de sellado del 100%. El ensamblaje se somete a preprocesamiento en la fábrica, cumpliendo con el nivel 8 del estándar Nassan 1638, lo que permite la instalación y el uso directos, reduciendo el tiempo de inactividad del equipo en más del 30%. Se admiten ángulos de doblado de tubería personalizados (diámetro máximo de doblado hasta 130 mm) según los planos del equipo, coincidiendo perfectamente con el diseño original de la tubería de fábrica.
3. Adaptable a todas las condiciones de trabajo, con máxima tolerancia ambiental.
El cuerpo de la manguera tiene un rango de resistencia a la temperatura de -40℃ a 120℃, manteniendo una buena elasticidad y eliminando el riesgo de endurecimiento y agrietamiento incluso en inviernos severos del norte o en entornos operativos de alta temperatura. Hay modelos especialmente personalizados resistentes a ácidos y álcalis disponibles para su uso en sistemas hidráulicos de equipos químicos, exhibiendo una resistencia a la corrosión un 50% mejor que los estándares de la industria en entornos de medios con un rango de pH de 2-12. Los conectores están hechos de acero inoxidable 304 o acero al carbono galvanizado (opcional), no muestran óxido después de 72 horas de prueba de niebla salina, lo que los hace adecuados para entornos de alta humedad y alto contenido de polvo, como áreas costeras y minas.
4. El control preciso de la presión reduce las pérdidas, lo que resulta en ahorro de energía, mayor eficiencia y mayor respeto por el medio ambiente.
Con un diseño de tubería aerodinámico con una suavidad de pared interior de Ra0.8μm, la resistencia al flujo del aceite hidráulico se reduce en un 15%, minimizando la pérdida de presión del sistema. Después de someterse a 1 millón de pruebas de fatiga por pulsos (frecuencia 1-3 Hz), la tubería no mostró grietas, las uniones permanecieron seguras y las fluctuaciones de presión se controlaron dentro de ±0.5 MPa, extendiendo efectivamente la vida útil de componentes clave como la bomba hidráulica y el motor hidráulico. La tasa de fugas de aceite es cercana a cero, reduciendo el consumo de aceite hidráulico en aproximadamente 20 litros por unidad por año, lo que a su vez disminuye los costos operativos y reduce la contaminación ambiental.
II. Tabla de Especificaciones Centrales
Número de producto
Diámetro interior nominal (mm)
Número de capas de alambre de acero
Presión de trabajo (MPa)
Longitud libre (mm)
Material del conector
Equipo aplicable
1SN-06
6.3
1 historia
35
387-391
Acero al carbono galvanizado/acero inoxidable 304
Cargadoras, tractores
1SN-10
10
1 historia
30
487-491
Acero al carbono galvanizado/acero inoxidable 304
excavadora pequeña
2SN-16
16
2 capas
40
718-730
acero inoxidable 304
excavadora de tamaño mediano
2SN-25
25
2 capas
35
573-585
acero inoxidable 304
grúas sobre orugas, excavadoras pesadas
Nota: La tolerancia de longitud libre es de 0~8 mm (diámetro interior ≤16 mm), 0~9 mm (diámetro interior 19 mm), y se admite la personalización de cualquier longitud y especificaciones de conector.
III. Escenarios de Aplicación de Referencia: Cobertura Completa desde la Obra de Construcción hasta la Fábrica
Con su rendimiento estable y sus capacidades de personalización, el producto se ha utilizado ampliamente en diversas maquinarias pesadas y equipos industriales, con aplicaciones típicas que incluyen:

  • Campo de maquinaria de construcciónEl sistema hidráulico de la pluma de la excavadora, el sistema de dirección de la cargadora y el mecanismo de elevación de la grúa ya son compatibles con modelos convencionales como XCMG XE215 y Caterpillar 320.

  • Campos minero y metalúrgico: Tuberías hidráulicas de soporte para minería, circuitos de aceite de laminadores hidráulicos metalúrgicos, la serie 2SN puede soportar vibraciones de alta frecuencia e impactos en minas sin riesgo de rotura.

  • Campo de maquinaria agrícolaLos sistemas de suspensión hidráulica de tractores y los circuitos de aceite de elevación de cabezales de cosechadoras son resistentes al polvo y al aceite, extendiendo los intervalos de mantenimiento a 6 meses.

  • Sector energético y de potenciaEl sistema hidráulico de guiñada para aerogeneradores y el circuito hidráulico principal para grúas sobre orugas en centrales eléctricas han reducido los costos de adquisición en un 40% al reemplazar componentes importados.

  • Sector de manufactura industrialSistemas de circuito de aceite para prensas hidráulicas y máquinas de moldeo por inyección: La serie 1SN ofrece un control preciso de la presión para mejorar la precisión del procesamiento del producto.

IV. Control de calidad séxtuple: Cada tubería de aceite se somete a pruebas rigurosas.

  1. Trazabilidad de la materia primaLa manguera está hecha de caucho resistente al aceite de una marca reconocida, y el alambre de acero es de acero galvanizado de alto carbono de Φ0.25mm. Se proporcionan certificados de cualificación de materiales.

  2. Monitoreo de procesosEl trenzado de alambre de acero utiliza equipo alemán importado, con un error de densidad de trenzado de ≤3%. La curva de presión se monitorea en tiempo real durante el proceso de crimpado.

  3. prueba de presiónSe requiere una prueba de presión a 1.5 veces la presión de trabajo durante 5 minutos; solo si no hay fugas ni expansión se puede proceder al siguiente proceso.

  4. Prueba de pulsoPruebas de pulsos de 1 millón de ciclos (presión 0 - presión de trabajo) para simular las condiciones de operación reales y verificar la durabilidad.

  5. Prueba de limpiezaCada ensamblaje se purga con un alto caudal, y el contenido de contaminantes de partículas sólidas es ≤10 mg/m³, cumpliendo con el estándar NAS Clase 8.

  6. Inspección de fábricaEl producto se somete a una inspección exhaustiva, que incluye apariencia, dimensiones y rendimiento a presión. Cada producto va acompañado de un código QR de trazabilidad único.

V. Fortaleza de Fábrica y Garantía de Servicio

  • Garantía de capacidadBase de producción con una capacidad anual de 1,6 millones de unidades; los modelos habituales tienen un stock de ≥5.000 unidades; los pedidos realizados hoy se enviarán hoy.

  • Servicios personalizadosOfrecemos servicios de dibujo personalizado y replicación de muestras, con muestras disponibles en 3 días y producción en masa entregada en 7 días. Se admite la fabricación OEM/ODM.

  • promesa de calidadEl producto viene con una garantía de 12 meses. Si se produce agrietamiento o fuga de aceite en condiciones de uso normal, se enviará un reemplazo sin cargo y se cubrirán los gastos de envío.

  • Apoyo técnicoUn equipo de ingenieros profesionales proporciona sugerencias de optimización de diseño de tuberías para resolver problemas como fugas en el sistema hidráulico y pérdida de presión.

  • Soporte LogísticoProfundamente asociado con SF Express y Aneng Logistics, ofreciendo entrega en 48 horas a las principales ciudades del país, y apoyando el despacho de aduanas de exportación y el embalaje para carga marítima.

Manguera de alta presión para mina de carbón, tubería de aceite hidráulico, soporte hidráulico, especificaciones y modelos de mangueras de alta presión

Manguera enrollada con alambre de acero de alta presión
Tipo de estructura del producto:
Se compone principalmente de una capa interna de caucho resistente a líquidos, una capa intermedia de caucho, 2, 4 o 6 capas de refuerzo de bobinado de alambre de acero y una capa externa de caucho. La capa interna de caucho permite que el medio de transporte resista la presión y protege el alambre de acero de la erosión. La capa externa de caucho protege el alambre de acero de daños. La capa de alambre de acero (alambre de acero reforzado de φ0,3-2,0) es un material estructural que cumple una función de refuerzo.

QQ图片20170212144458


Uso del producto:
La manguera hidráulica reforzada con alambre de acero de alta presión se utiliza principalmente en soportes hidráulicos de minas y en la minería petrolífera. Es adecuada para la construcción de ingeniería, elevación y transporte, forja metalúrgica, equipos de minería, embarcaciones, maquinaria de moldeo por inyección, maquinaria agrícola, diversas máquinas herramienta y sistemas hidráulicos mecanizados y automatizados en diversos sectores industriales para el transporte de líquidos derivados del petróleo (como aceite mineral, aceite soluble, aceite hidráulico, combustible, aceite lubricante) y líquidos a base de agua (como emulsiones, emulsiones de aceite y agua, agua) con una presión (presión superior), temperatura y transmisión de líquidos. La resistencia a la presión de trabajo puede alcanzar los 70-100 MPa.
Nota: Las normas de nuestra empresa para mangueras bobinadas se basan en las normas GB/T10544-03, DIN20023 y SAE100R9~13. Esta norma no es adecuada para líquidos a base de aceite de ricino ni de grasa.

QQ图片20170115152448


Características:
1. La manguera de alta presión está hecha de caucho sintético especial y tiene una excelente resistencia al aceite, al calor y al envejecimiento.
2. La manguera tiene una alta capacidad de soporte de presión y un excelente rendimiento de pulso.
3. El cuerpo del tubo está firmemente combinado, es suave de usar y tiene poca deformación bajo presión.
4. La manguera tiene una excelente resistencia a la flexión y a la fatiga.
5. La longitud fija de la manguera enrollada con alambre es de 20 metros y puede fabricarse en menos de 50 metros según los requisitos.
Temperatura aplicable: -30 ～ + 120 ℃ Manguera de alta presión

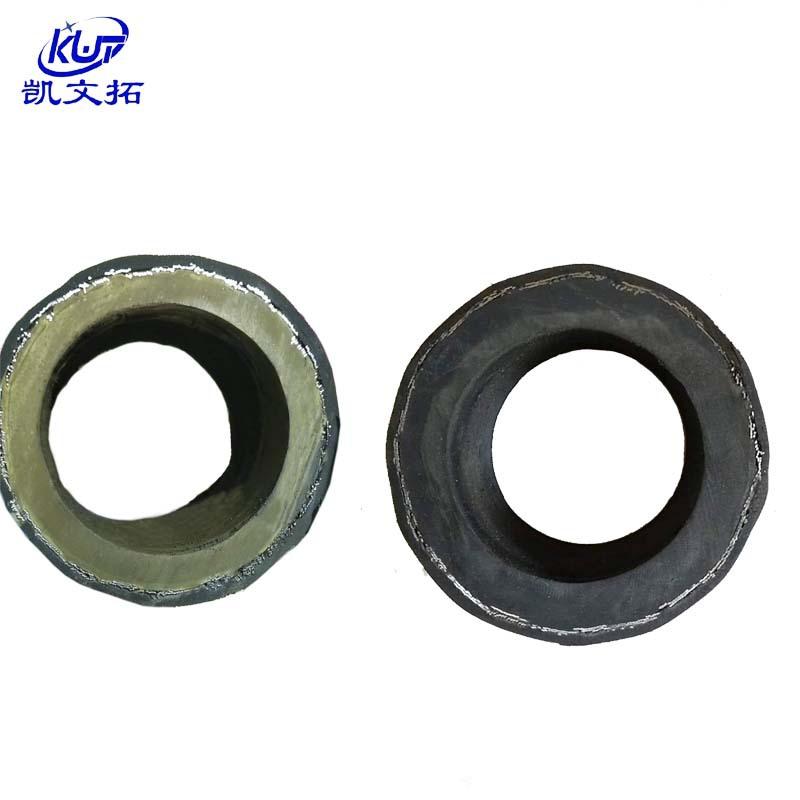

喷浆管2Características y usos

El conjunto de mangueras de alta presión generalmente se compone de una capa interna de caucho sintético resistente a líquidos, una capa intermedia de caucho, capas de refuerzo trenzadas de alambre de acero de grado I a VI y una capa externa de caucho sintético con excelente resistencia a la intemperie. Se utiliza principalmente en soportes hidráulicos para minas y yacimientos petrolíferos. Es adecuado para la construcción de ingeniería, elevación y transporte, forja metalúrgica, equipos de minería, embarcaciones, maquinaria de moldeo por inyección, maquinaria agrícola, diversas máquinas herramienta y sistemas hidráulicos mecanizados y automatizados en diversos sectores industriales para el transporte de líquidos derivados del petróleo (como aceite mineral, aceite soluble, aceite hidráulico, combustible, aceite lubricante) a una presión y temperatura determinadas, líquidos acuosos (como emulsiones, emulsiones de aceite-agua, agua), gases, etc., y la transmisión de líquidos. Manguera de alta presión.

阿里图片
