Nivel de marco de ajuste Botou Haoye Suministro SK250X250X42 0.02 0.05mm
Cantidad
Productos similares a un precio más bajo
Principio de funcionamiento del nivel de marco: La pared interior del tubo de vidrio del nivel de burbuja es una superficie curva con un cierto radio de curvatura. Cuando el nivel se inclina, la burbuja se mueve hacia el extremo elevado del nivel. La resolución se vuelve mayor cuando el radio de curvatura de la pared interior del nivel se hace más grande, y la resolución se vuelve menor cuando el radio de curvatura se hace más pequeño. Por lo tanto, el radio de curvatura del nivel determina la precisión del producto.

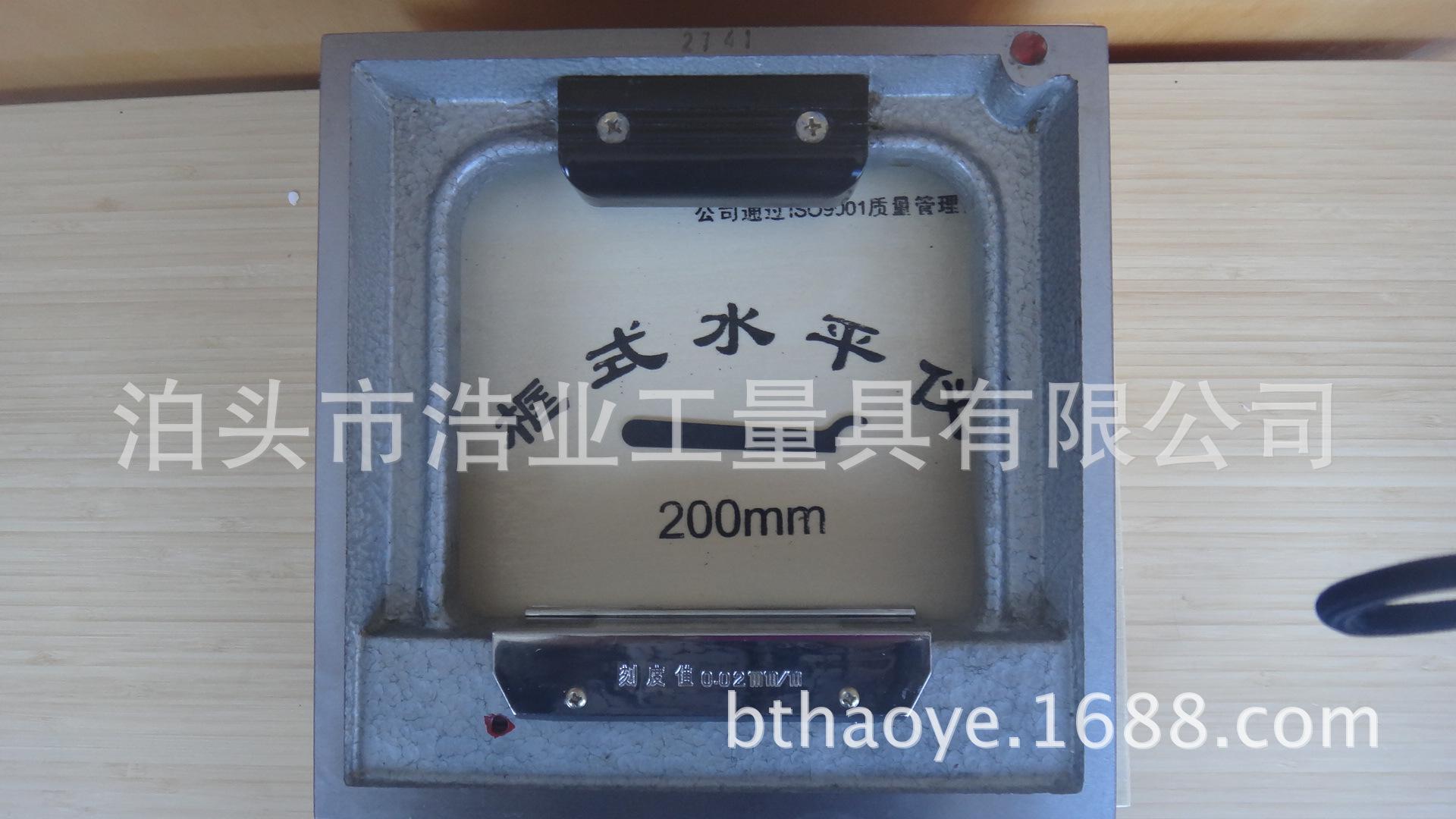

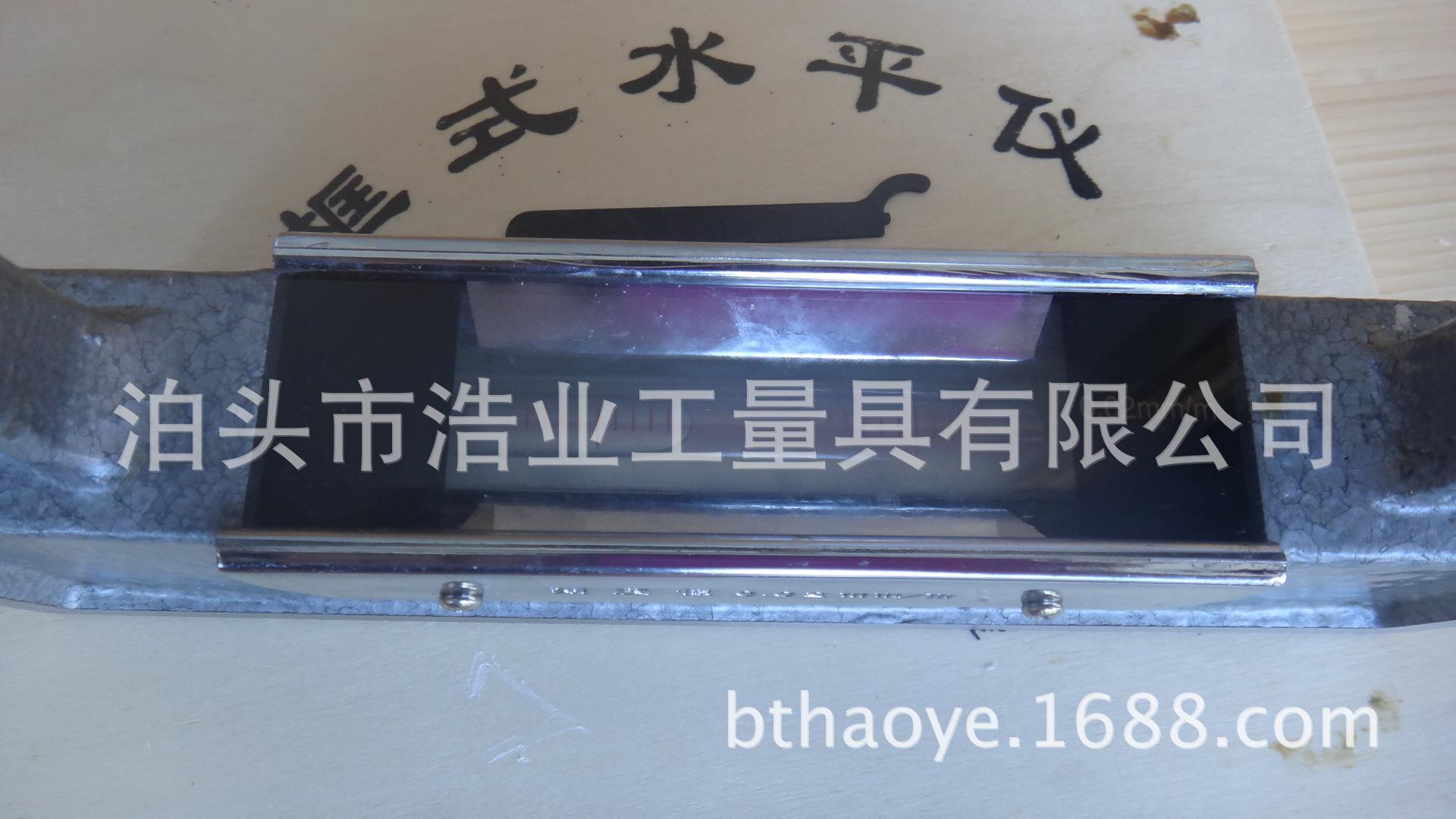

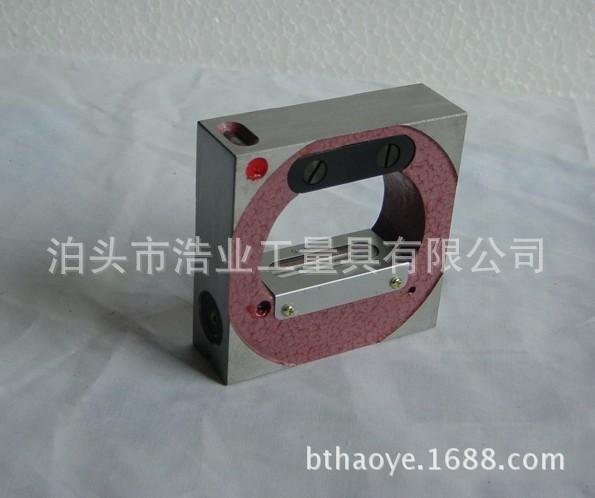

La estructura del nivel de marco: Consta de un cuerpo, un sistema de burbuja y un mecanismo de ajuste. El cuerpo puede medir la superficie base, la burbuja se utiliza para leer el valor real de la superficie base medida por el cuerpo, y el mecanismo de ajuste se utiliza para ajustar la posición cero del nivel.
Parámetros técnicos a nivel de cuadro:
|
nombre del producto |
Especificaciones (mm) |
Precisión (mm/m) |
Peso (kg) |
Observación |
|
Nivel de cuadro |
100X100X32 |
0.05 |
1.3 |
Molienda |
|
|
150X150X38 |
0.02 |
2.6 |
Molienda |
|
|
200X200X40 |
0.02 |
3.8 |
Molienda |
|
|
200X200X40 |
0.02 |
3.8 |
Raspado |
|
|
250x250x42 |
0.02 |
5.4 |
Molienda |
|
|
300x300x45 |
0.02 |
7.5 |
Raspado |
|
|
500X500 |
0.02 |
10 |
|
1. Antes de medir, asegúrese de que la superficie de trabajo del nivel y la superficie de la pieza de trabajo estén limpias. La superficie de medición debe limpiarse cuidadosamente y secarse. Compruebe si hay defectos como rayones, óxido y rebabas en la superficie de medición para evitar que la suciedad afecte la precisión de la medición.
2. Antes de medir, verifique que la posición cero sea correcta. De lo contrario, ajuste el nivel ajustable y repare el nivel fijo.
3. Durante la medición:
(1) Evite la influencia de la temperatura y aíslelo de fuentes de calor y viento. Los cambios de temperatura causarán errores de medición, por lo que debe prestar atención a los efectos de las manos calientes, la luz solar directa y el aliento en el nivel. Si la humedad del entorno operativo es diferente a la del entorno de almacenamiento durante la inspección o el uso, debe estabilizarse en el entorno de uso durante 3 horas antes de su uso.
(2) Las dos superficies de medición en forma de V del nivel de burbuja son la base para la precisión de la medición. No deben entrar en contacto ni rozar la superficie rugosa de la pieza de trabajo durante la medición. Deben colocarse con cuidado y suavidad para evitar daños al nivel y errores de medición innecesarios causados por rayones en la superficie de medición.
(3) Al medir una superficie horizontal, el nivel debe ajustarse en la dirección opuesta en la misma posición de medición antes de volver a medir. Al mover el nivel, no se debe permitir que la superficie de trabajo del nivel roce contra la superficie de la pieza de trabajo y debe levantarse y colocarse.
(4) Al usar un nivel de burbuja para medir la superficie vertical de una pieza de trabajo, no sostenga la parte opuesta a la superficie lateral auxiliar, sino presione con fuerza contra el plano vertical de la pieza de trabajo. Esto hará que el nivel se deforme debido a la fuerza, afectando la precisión de la medición. El método de medición correcto es sostener el lado interior de la superficie de medición auxiliar con la mano, de modo que el nivel esté estable y adherido verticalmente al plano vertical de la pieza de trabajo (ajuste la burbuja a la posición central), y luego leer el número de divisiones que se ha movido la burbuja desde el nivel longitudinal.
4. Al medir, la lectura solo se puede tomar después de que la burbuja esté completamente quieta. La lectura debe tomarse en la posición del nivel vertical para reducir la influencia del paralaje en los resultados de la medición.
5. Después de usar el nivel, limpie la superficie de trabajo, aplique aceite antioxidante y guárdelo en un lugar limpio y seco.
