Sonda de flor de cristal único 100 de largo 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1

galga de espesoresTambién llamadoMedidor de espesor, micrómetro, marcaCalibrador de espesores de cristalEs un instrumento de medición utilizado para verificar el espacio. Su sección transversal es un triángulo rectángulo con una escala en la hipotenusa. El seno del ángulo agudo se utiliza para indicar directamente la longitud del lado corto en la hipotenusa, de modo que el tamaño del espacio se puede leer directamente.

galga de espesoresEstándar: GB/T 22523-2008

galga de espesoresEs un calibrador que consiste en un grupo de láminas de acero para muelles tratadas térmicamente con diferentes diferencias de espesor.galga de espesoresSe utiliza para medir el tamaño del hueco. Al verificar si el tamaño medido es calificado, se puede usar el método pasa-no pasa para juzgar, o el inspector puede usar elgalga de espesoresSe juzga por la ceñidez del ajuste con la superficie medida.

galga de espesoresGeneralmente hecho de acero inoxidable, el más delgado es de 0.02 mm y el más grueso es de 1.00 mm. De 0.02 a 0.1 mm, la diferencia de espesor de cada lámina de acero es de 0.01 mm; de 0.1 a 1 mm, la diferencia de espesor de cada lámina de acero es generalmente de 0.05 mm.

galga de espesoresMonolíticogalga de espesoresy juego completogalga de espesores。
Monolíticogalga de espesoresTabla de especificaciones:
Según la longitud: 75mm, 100mm, 150mm, 200mm, 300mm, 500mm, 1000mm
Según el grosor, se puede dividir en 0.02mm, 0.03mm, 0.04mm, 0.05mm, 0.06mm, 0.07mm, 0.08mm, 0.09mm, 0.1mm, 0.15mm, 0.20mm, 0.25mm, 0.30mm, 0.35mm, 0.40mm, 0.45mm, 0.50mm, 0.55mm, 0.60mm, 0.65mm,
0.70mm,0.75mm,0.80mm,0.85mm,0.90mm,0.95mm,1.00mm.

Conjunto completogalga de espesoresTabla de especificaciones:
1. Juego completo de especificaciones de 100 mm de largo
Especificaciones 100BX17
Número de piezas: 17 piezas
Rango: 0.02-1
Grosor: 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 3.00 0.40 0.50 0.75 1.00mm

Especificaciones: 100BX14
Número de piezas: 14 piezas
Rango: 0.05-1
Grosor: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm

Especificaciones: 100BX20
Número de piezas: 20 piezas
Rango: 0.02-1
Grosor: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm

2. Juego completo especificación de 150 mm de largo
Especificaciones 150AX17
Número de piezas: 17 piezas
Rango: 0.02-1
Grosor: 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 3.00 0.40 0.50 0.75 1.00mm

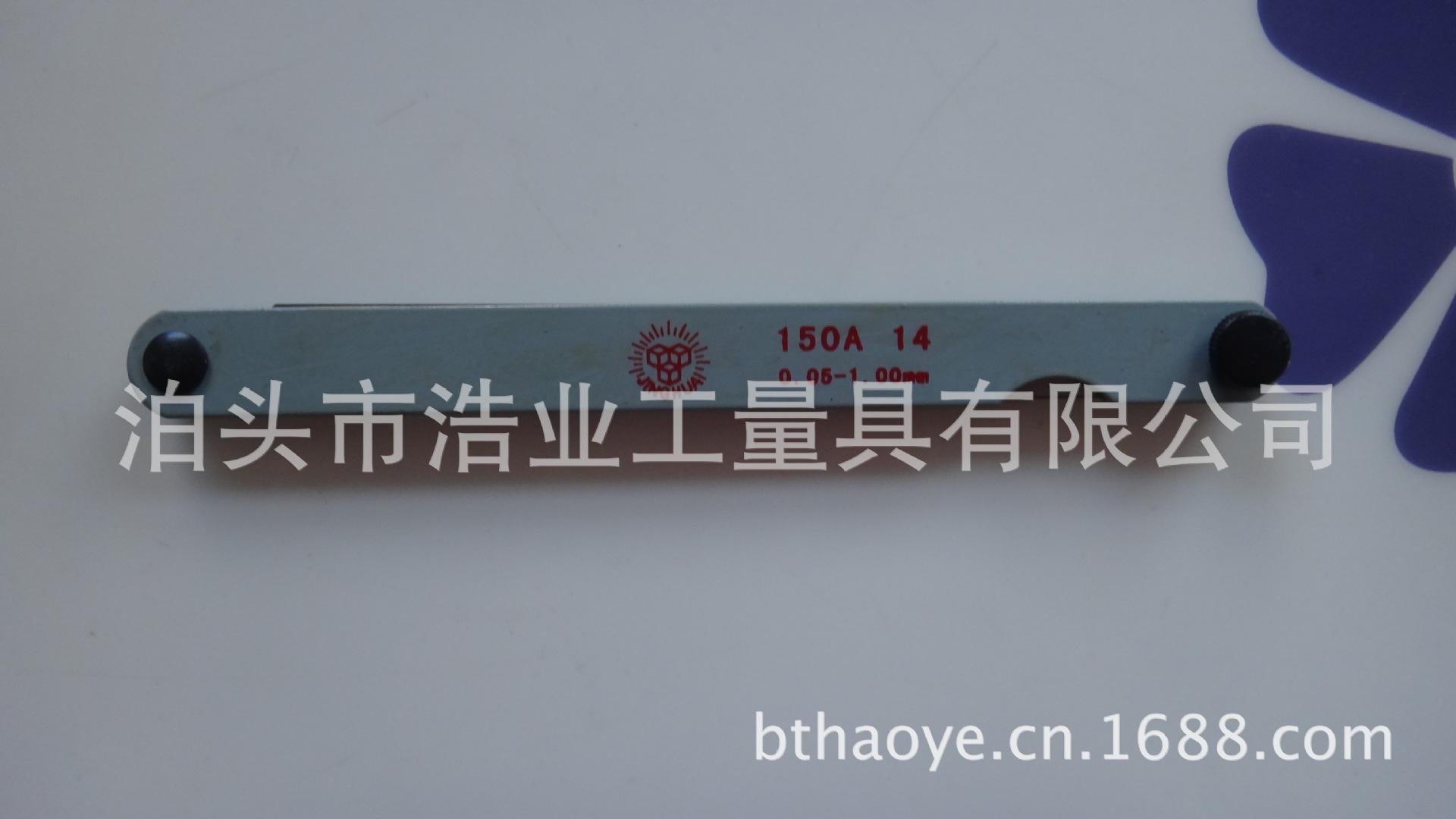

Especificaciones 150AX14
Número de piezas: 14 piezas
Rango: 0.05-1
Grosor: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm

Especificaciones 150AX20
Número de piezas: 20 piezas
Rango: 0.02-1
Grosor: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm

3. Juego completo de especificaciones de 200 mm de largo
Especificaciones 200AX17
Número de piezas: 17 piezas
Rango: 0.02-1
Grosor: 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 3.00 0.40 0.50 0.75 1.00mm

Especificación:200AX14
Número de piezas: 14 piezas
Rango: 0.05-1
Grosor: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm

Especificación:200AX20
Número de piezas: 20 piezas
Rango: 0.02-1
Espesor: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm 4. Juego completo especificación de 300mm de largo
Especificación:300AX17
Número de piezas: 17 piezas
Rango: 0.02-1
Grosor: 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 3.00 0.40 0.50 0.75 1.00mm

Especificación:300AX14
Número de piezas: 14 piezas
Rango: 0.05-1
Grosor: 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.35 0.40 0.75 1.00mm

Especificación:300AX20
Número de piezas: 20 piezas
Rango: 0.02-1
Grosor: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm

5. Juego completo de especificaciones de 500 mm de largo
Especificación:500AX20
Número de piezas: 20 piezas
Rango: 0.02-1
Grosor: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm

6. Juego completo de especificaciones de 1000 mm de largo
Especificación:1000AX20
Número de piezas: 20 piezas
Rango: 0.02-1
Grosor: 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00mm

galga de espesoresRequisitos técnicos
1. No debe haber rebabas, óxido, rayones u otros defectos de apariencia que afecten el uso.
2. La conexión con la placa protectora debe ser confiable, la rotación debe ser suave y flexible, y no debe haber adherencia ni holgura.
3. Debe estar hecho de acero 65MN o materiales con un rendimiento equivalente, y su dureza debe estar entre 360-600HV.
4. La rugosidad superficial de la superficie de trabajo no puede exceder el valor permitido.

galga de espesoresDebe limpiarse antes de usargalga de espesoresSuciedad y polvo en la pieza de trabajo. Al usar, una o más piezas pueden superponerse e insertarse en el hueco, y es apropiado sentir una ligera resistencia. Al medir, la acción debe ser suave, y no se permite la inserción forzada. Tampoco se permite medir piezas con alta temperatura. Cómo usar
(1) Use un paño limpio paragalga de espesoresLimpie la superficie de medición.galga de espesoresNo realice mediciones cuando haya manchas de aceite o virutas de metal, de lo contrario la precisión de los resultados de la medición se verá afectada.
(2)galga de espesoresInsértelo en el espacio a medir y muévalo hacia adelante y hacia atrás.galga de espesores, se siente una ligera resistencia, lo que indica que el valor del espacio está cerca degalga de espesoresSi la resistencia es demasiado grande o demasiado pequeña al tirar, significa que el valor del espacio es menor o mayor quegalga de espesoresLos valores marcados arriba.
(3) Al medir y ajustar la holgura, primero seleccione la holgura que cumpla con los requisitos.galga de espesoresInsértelo en el espacio a medir y luego ajústelo mientras lo jala.galga de espesores, hasta que sienta una ligera resistencia, apriete la contratuerca.galga de espesoresEl valor marcado es el valor de la holgura medida.

galga de espesoresPrecauciones de uso
(1) Antes de usar el calibrador, asegúrese de que haya sido calibrado y esté dentro del período de validez de la calibración.
(2) No se permite doblar bruscamente durante la medicióngalga de espesores, o use mayor fuerza paragalga de espesoresInserte en el hueco a detectar, de lo contrario se dañarágalga de espesoresLa precisión de la superficie medida o de la superficie de la pieza.
(3) Seleccionar según el espacio entre las superficies de unióngalga de espesoresEl número de rebanadas, pero cuanto menos, mejor;
(4) Incapaz de medir piezas de trabajo con temperaturas más altas;
(5) Usogalga de espesoresAl medir, se debe prestar atención al método correcto (la luz debe ser perpendicular a la superficie medida y la diferencia debe ser nivelada);
(6) Al leer, solo lea el valor marcado en la escala.
(7)galga de espesoresSe requiere mantenimiento regular;
(8) Después de usar,galga de espesoresLimpiar y aplicar una fina capa de vaselina industrial, luegogalga de espesoresDóblelo de nuevo en el marco de la abrazadera para evitar daños debidos a óxido, flexión o deformación.
(9)galga de espesoresCuando no esté en uso, debe colocarse en una caja para evitar el óxido y la decoloración que puedan afectar su uso;
(10) Al guardar, nogalga de espesoresColocar debajo de objetos pesados para evitar dañosgalga de espesores。

galga de espesoresmantenimiento
Cada topógrafo de turno verificará una vez si la apariencia está limpia, si está dentro del período de calibración, si la puesta a cero es precisa y si hay óxido. Llene el formulario de inspección del instrumento.
Si una o varias piezas no pueden usarse debido a óxido o desgaste severo, esas piezas pueden retirarse.galga de espesoresAún disponible para usar.
galga de espesoresSe oxida fácilmente, por lo que debe prestar atención al mantenimiento. Rocíe una pequeña cantidad de aceite antioxidante y guárdelo en la caja al final de la jornada laboral todos los días. Si está ligeramente oxidado, puede usar papel de lija para limpiarlo suavemente. Después de limpiarlo, debe corregirse antes de usarlo.
La máquina debe mantenerse con aceite antioxidante 10 minutos antes de salir del trabajo todos los días. Debe revisarse cuidadosamente de nuevo antes de su uso después de cada turno. Si hay alguna anomalía o pregunta, por favor consulte al ingeniero de medición a tiempo.
Calibrar una vez al año.
