Ingeniería de Infraestructura Juego de Herramientas de Elevación Hidráulicas Eléctricas de 100 Toneladas 0kg Ton Doble Acción Hueco de Núcleo Pasante

Gato Hidráulico Hueco de Doble Efecto Eléctrico RRH100-200｜Gran Tonelaje de 100 Toneladas Carrera Larga de 200 mm Diámetro del Agujero Pasante de 80 mm Operación de Alta Presión de 63 MPa Bomba Eléctrica de Doble Circuito de 1.5KW Para Levantamiento y Tensión Construcción Sincrónica de Doble Uso Posible

Los gatos macizos ordinarios no pueden pasarse a través de ejes ni de los cordones de acero para anclaje pretensado. El desmontaje y montaje de pernos, la construcción pretensada y la extracción de manguitos solo se pueden hacer a base de fuerza bruta con martilleo, lo que es extremadamente propenso a dañar las piezas de trabajo y resulta en una eficiencia de construcción extremadamente baja. Los gatos huecos de simple efecto dependen de resortes para la retracción. Bajo condiciones de carga pesada, experimentan una retracción brusca, mala retención de presión y precisión insuficiente, fallando en cumplir los requisitos para la construcción de ingeniería estandarizada.

Gato Hidráulico Eléctrico de Doble Efecto Hueco RRH100-200, apoyandoBomba Hidráulica Eléctrica de Doble Circuito 1.5KW，Presión de trabajo nominal 63Mpa，RecogerElevación hidráulica, tensado pasante, restablecimiento hidráulicoTodo en uno. Capacidad de carga nominal de 100 toneladas, carrera de elevación efectiva de 200 mm, orificio pasante central extra grande estándar de 80 mm, altura del cuerpo de 400 mm, diámetro exterior de 218 mm, diámetro interior del cilindro de 140 mm, estructura sólida y compacta. Operación eléctrica totalmente automática no requiere presión manual, los circuitos hidráulicos duales permiten elevación controlada y presión estable, soporta la construcción sincronizada en grupo de múltiples unidades. Se puede utilizar para elevación de servicio pesado, tensado con orificio pasante, extracción de pernos y extracción de ejes, adecuado para diversas condiciones de trabajo complejas en la industria pesada, construcción de puentes, ingeniería pretensada y mantenimiento de equipos. Envío directo desde stock de fábrica, admite personalización a granel, para adquisiciones justas y regulares, provisión gratuita de soluciones de adaptación a las condiciones de trabajo.

1. Diseño integrado de núcleo hueco pasante, universal para funciones de elevación y tensión

Adoptando una estructura de émbolo hueco de grado industrial con un orificio pasante de gran diámetro de 80 mm, puede pasar directamente a través de torones de acero, pernos de anclaje, pernos y piezas de trabajo tipo eje, resolviendo perfectamente los puntos débiles de la industria de que los gatos sólidos no pueden realizar operaciones de tensado o inserción de ejes. Un dispositivo combina múltiples funciones como elevación de objetos pesados, tensado de pretensado, extracción de pernos y extracción de bujes, ofreciendo uso multipropósito y reduciendo significativamente los costos de adquisición de equipos.

2. Circuito de aceite doble eléctrico, de doble efecto, totalmente hidráulico, controlable, sin atascos

A diferencia de los gatos huecos de simple efecto con retorno por resorte, este producto utiliza una estructura hidráulica de doble efecto con circuito de aceite dual. El levantamiento y la retracción son impulsados completamente por potencia hidráulica, eliminando problemas de fatiga del resorte, falla de retorno y desviación de la retracción. La velocidad de levantamiento es uniforme y controlable, soportando la retención de presión estable a largo plazo. Ofrece mayor precisión y mayor estabilidad para la construcción de cargas pesadas, lo que lo hace adecuado para operaciones de ingeniería continuas de alta frecuencia.

3、Bomba eléctrica de alta potencia de 1,5 KW, salida estable de alta presión de 63 Mpa

Equipado con una bomba hidráulica eléctrica de doble circuito dedicada de 1.5KW, presión de trabajo nominal estándar de 63Mpa, control independiente de las secciones del circuito de aceite, aumento rápido de presión, estabilización precisa de la presión y liberación suave de la presión. Diga adiós al modo tradicional de presionado manual repetitivo; la operación eléctrica automatizada ahorra mano de obra y es eficiente, con una eficiencia de construcción varias veces mayor que la de los modelos manuales, adecuada para la construcción de ingeniería por lotes.

4、Capacidad de carga pesada de 100 toneladas, el robusto cuerpo del cilindro resiste la deformación

Toda la máquina es adecuada para condiciones de trabajo de servicio pesado de gran tonelaje de 100 toneladas. El diámetro interior del cilindro de aceite es de 140 mm y el diámetro exterior total es de 218 mm. La estructura portante de presión de gran diámetro está uniformemente sometida a tensión. El cuerpo del cilindro se fabrica utilizando tecnología de forjado de aleación de alta resistencia y se somete a múltiples tratamientos de fortalecimiento portante a presión, exhibiendo excelente resistencia a la compresión, resistencia al impacto y resistencia a la deformación. No se sacude ni se inclina bajo operaciones de servicio pesado, y la capacidad de carga es estable y confiable.

5、Carrera larga de 200 mm + cuerpo compacto, mayor adaptabilidad a las condiciones de trabajo

Carrera de trabajo efectiva estándar de 200 mm, satisfaciendo las necesidades de operación de carrera larga como levantar equipos grandes, tensado a larga distancia, desmontaje de ejes y corrección de componentes. La altura del cuerpo principal es de 400 mm, y la estructura del cuerpo de la máquina es ordenada y compacta, equilibrando la capacidad de operación de carrera larga con la adaptabilidad al sitio. Es posible una operación estable en áreas abiertas y espacios confinados con altura reducida.

6. Estabilización de voltaje y mantenimiento de presión de alta precisión, mayor tasa de aprobación de construcción

Bomba eléctrica de doble circuito con salida de regulación de voltaje lineal, sin picos ni caídas repentinas de presión, puede mantener la presión durante mucho tiempo en estado estático, previniendo eficazmente problemas de caída, desplazamiento y aflojamiento de la pieza de trabajo. Adecuada para condiciones de trabajo de alta precisión como la tensión de pretensado, el ajuste de precisión por interferencia, el ajuste fino de puentes, la alineación de equipos, etc., fuerte consistencia constructiva, pasa fácilmente la aceptación de ingeniería.

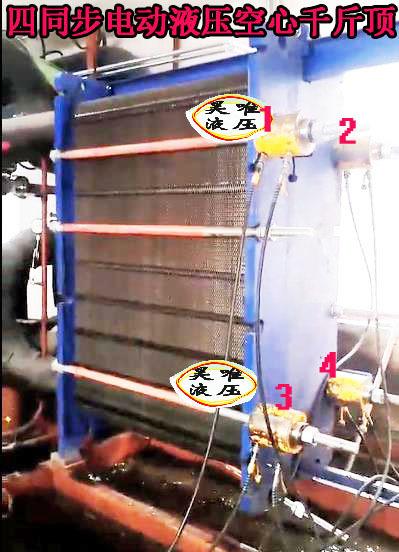

7. Admite operación síncrona multimaquina, adecuada para la construcción de clústeres de ingeniería a gran escala.

Se puede usar de forma independiente para operaciones precisas, o se pueden vincular varias unidades para elevación sincronizada y tensado sincronizado, con velocidad de elevación uniforme y distribución equilibrada de la fuerza. Perfectamente adecuado para nivelación, tensado y elevación sincronizada de la construcción en múltiples puntos para puentes grandes, estructuras de acero y equipos grandes, eliminando la desviación de un solo punto y cumpliendo con las especificaciones de construcción de ingeniería de alto estándar.

8. Sellado de precisión + múltiples protecciones de seguridad, duradero con baja tasa de fallos

La pared interior del cilindro hidráulico está rectificada de precisión y la barra del pistón utiliza un proceso resistente al desgaste y anticorrosión. Emparejado con sellos combinados de alta presión de alta calidad + una estructura a prueba de polvo, bloquea eficazmente el polvo, las manchas de aceite y las impurezas, asegurando que no haya fugas ni rayaduras en el cilindro durante la operación a alta presión. El equipo tiene una estructura de protección dual incorporada para recorrido excesivo y alivio de presión por sobrecarga, combinada con protección inteligente de estabilización de presión de la bomba eléctrica. Esto garantiza una operación segura y confiable durante trabajos pesados, con una vida útil más larga para uso a largo plazo y alta frecuencia.

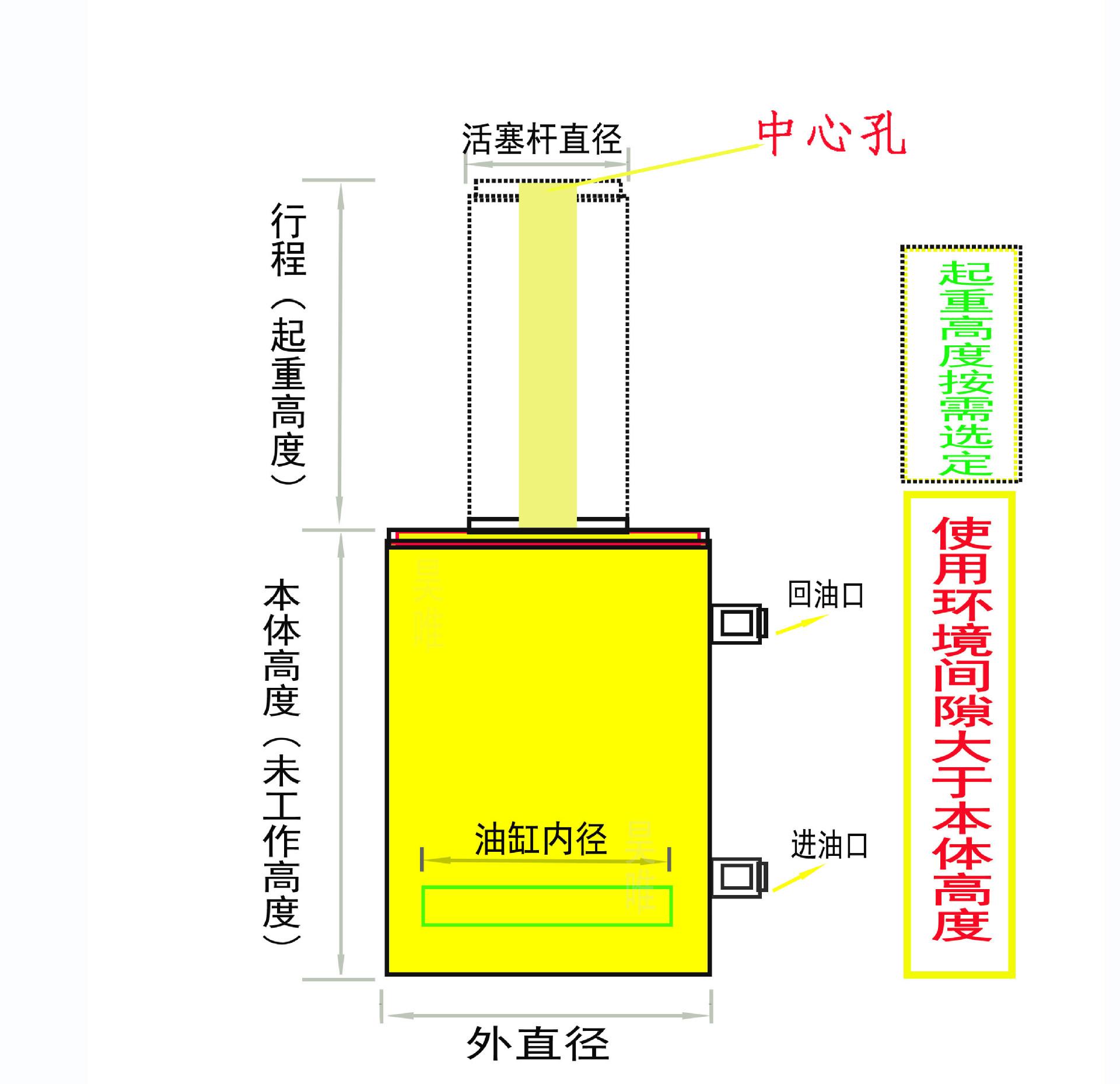

Elemento de Parámetro Detalles de la Especificación

Modelo de Producto RRH100-200

Nombre del Producto Gato Hidráulico Eléctrico de Doble Efecto Hueco (Tipo Agujero Central)

Capacidad de Carga Nominal 100T

Carrera de elevación efectiva 200 mm

Altura del cuerpo principal 400 mm

Diámetro exterior del cilindro 218 mm

Diámetro del cilindro 140 mm

Diámetro del agujero central 80 mm

Soporte para Sistema de Potencia 1.5KW Bomba Hidráulica Eléctrica de Doble Circuito de Aceite

Presión de trabajo nominal 63 Mpa

Método de trabajo: Elevación electrohidráulica, restablecimiento automático hidráulico, tensado pasante, presión constante y mantenimiento de presión

Características de Trabajo: De orificio pasante de doble uso, sincronización multimaquina, mantenimiento de presión a largo plazo, operación multidireccional

Material Principal Acero forjado de aleación de alta resistencia

Tratamiento de Superficie: Pintura horneada a prueba de óxido, tratamiento anticorrosión y resistente al desgaste

Funciones Principales: Elevación pesada de 100 toneladas, tensado de pernos de anclaje y cables de acero, remoción de pernos y manguitos, alineación de componentes, construcción síncrona con múltiples máquinas, estabilización y prensado de presión

Lista de Configuración Estándar Cuerpo de Cilindro Hidráulico Hueco RRH100-200, Bomba Eléctrica de Doble Circuito de 1.5KW, Manguera de Aceite de Alta Presión, Manual de Operación

✅ Adaptación precisa a las condiciones de trabajo：Puede informar el tipo de construcción (empuje/tensado), las especificaciones de la pieza de trabajo, si se requiere sincronización de múltiples máquinas; el servicio al cliente le proporcionará una solución personalizada, evitando selecciones incorrectas que retrasen el período de construcción;

✅ En stock, se envía extremadamente rápido：Los modelos estándar RRH100-200 se almacenan durante todo el año, los pedidos regulares se envían rápidamente y los pedidos de ingeniería por lotes tienen prioridad en la programación de la producción;

✅ Adquisición corporativa formal：Soporta la cooperación pública, la firma de contratos formales de compraventa, la emisión de facturas y es adecuado para procesos de adquisición estandarizados de ingeniería y empresariales;

✅ Servicio técnico completo postventa：Provisión gratuita de depuración de equipos, capacitación de operación, personalización de esquemas de condiciones de trabajo, respuesta a fallas, mantenimiento a largo plazo, repuestos completos.

Para cotizaciones al por mayor, sincronización del sistema y depuración de tecnología de construcción de tensado, por favor, consulte directamente a nuestro servicio de atención al cliente en línea. ¡Plan de construcción de ingeniería exclusivo y personalizado gratuito!

Paso 1: Coincidencia de condiciones de trabajo con seguridad

Limpie el polvo, las manchas de aceite y los escombros de la superficie de contacto de la operación. Coloque el gato hueco según los requisitos de construcción, asegurándose de que el perno de anclaje, el cable de acero, el perno o la pieza de trabajo del eje pasen por el orificio pasante central. Asegúrese de que la base del gato esté en contacto total con la superficie de carga y de que la carga se aplique de forma centralizada, eliminando los riesgos de carga excéntrica e inclinación.

Paso 2: Conexión de tuberías y circuitos

Conecte la manguera de aceite de alta presión, bloquee los conectores rápidos en ambos extremos para asegurar un sello firme y sin fugas; conecte la fuente de alimentación a la bomba eléctrica, realice una verificación completa del circuito eléctrico y del circuito de aceite para verificar su integridad, confirme que el equipo no está dañado, no tiene fugas y se encuentra en un estado de operación normal en espera.

Paso 3: Operaciones de Elevación/Tensado Eléctrico

Arranca la bomba hidráulica eléctrica de 1,5 kW y aumenta la presión uniformemente a través del panel de control. El cilindro hidráulico se extiende suavemente, permitiendo operaciones como levantar objetos pesados, tensar cables de acero y pre-tensar pernos. La altura de carrera se puede controlar según sea necesario. Una vez en posición, se puede activar el modo de mantenimiento de presión estable para cumplir con los requisitos de mantenimiento estático, ajuste fino y tensado y fijación.

Paso 4: Rearme Preciso Automático Hidráulico

Después de completar una sola operación, cambie el equipo a la marcha de reinicio. La bomba eléctrica cambia automáticamente el circuito de aceite y el vástago del pistón se retrae suavemente mediante potencia hidráulica. Todo el proceso se realiza a una velocidad uniforme y controlable, sin atascos ni rebotes inerciales, lo que garantiza una alta precisión de reinicio y protege eficazmente la pieza de trabajo y el equipo.

Paso 5: Apagar, limpiar y guardar

Después de que la biela esté completamente retraída y la presión se haya reducido completamente a cero, apague la alimentación del equipo, desconecte las uniones de la tubería, limpie las manchas de aceite y las impurezas de la superficie del equipo, organícelo y guárdelo ordenadamente, completando un único procedimiento operativo estandarizado.

Gato Hueco Eléctrico RRH100-200 Producto PrincipalDoble uso a través de la pared, eléctrico y eficiente, estable para cargas pesadas, mantenimiento preciso de la presión, construcción síncrona posible，es la herramienta especial central para la ingeniería pretensada, el mantenimiento de la industria pesada y la construcción de puentes:

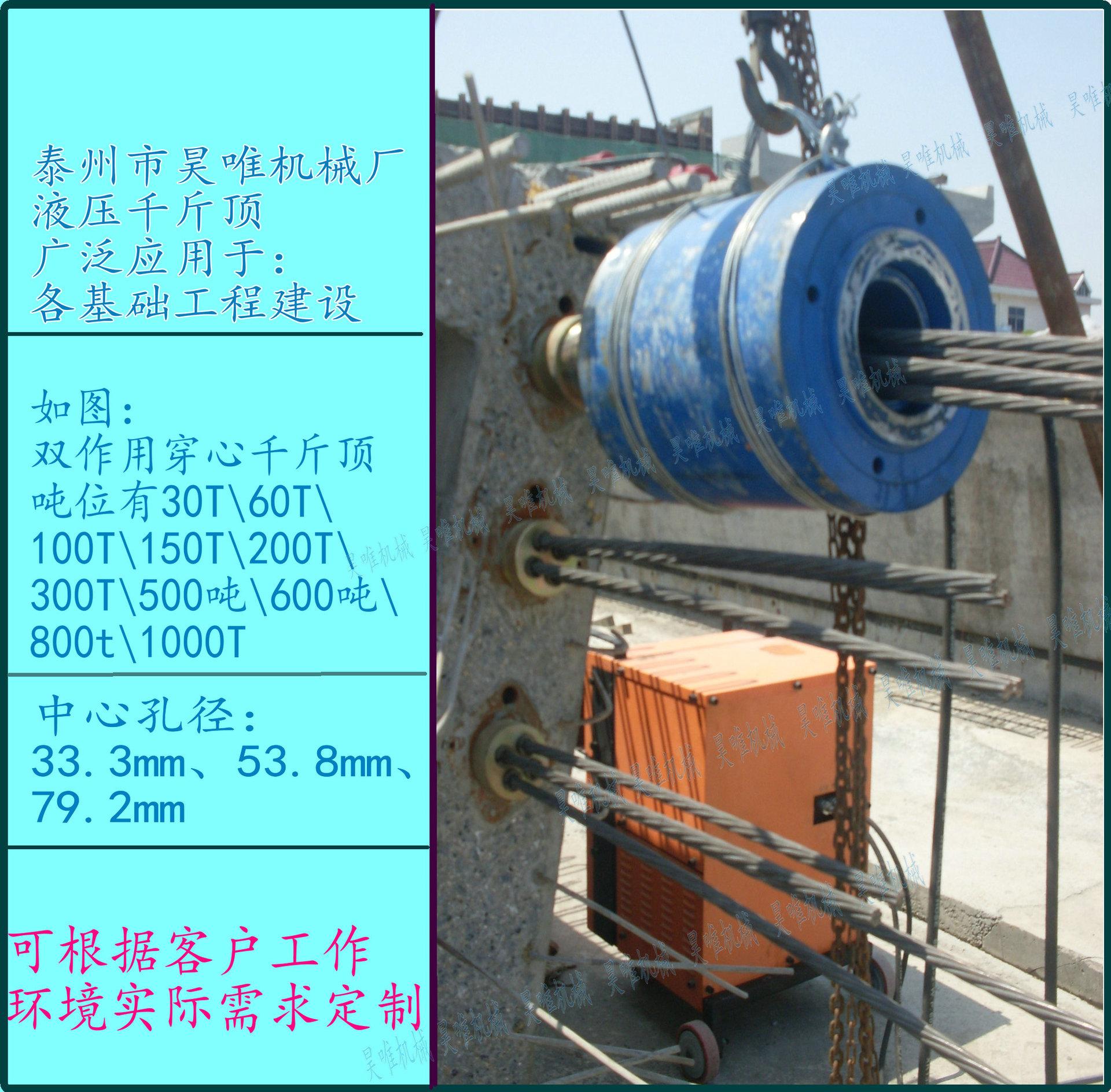

1. Construcción de Ingeniería Pretensada: Tensado de pernos de anclaje de puentes, túneles y edificios, tensado de cables de acero, conformado y fortalecimiento de componentes pretensados;

2、Ingeniería de Infraestructura de Puentes: Reemplazo de apoyos de puente, elevación sincronizada de vigas y losas, corrección de asentamientos de puentes, construcción de alineación de pilas de paso de estructuras de acero;

3、Mantenimiento y Reparación de Equipo Pesado: Retiro de pernos de equipo grande, extracción de bujes, desmontaje de rodamientos, elevación, movimiento y alineación de bases de equipo;

4. Operaciones de Prensado Industrial: Prensado pasante de piezas de trabajo pesadas, alineación de moldes, enderezado de ejes, posicionamiento y ensamblaje precisos;

5、Ingeniería Hidráulica y Eléctrica: Refuerzo con pernos de anclaje para instalaciones de conservación de agua y equipos de energía, tensado y corrección de componentes, ajuste fino y mantenimiento de equipos grandes;

6. Construcción de Estructuras de Acero Grandes: Elevación síncrona multipunto de marcos de estructuras de acero, fijación con pernos pasantes, nivelación estructural, construcción de refuerzo y renovación.
