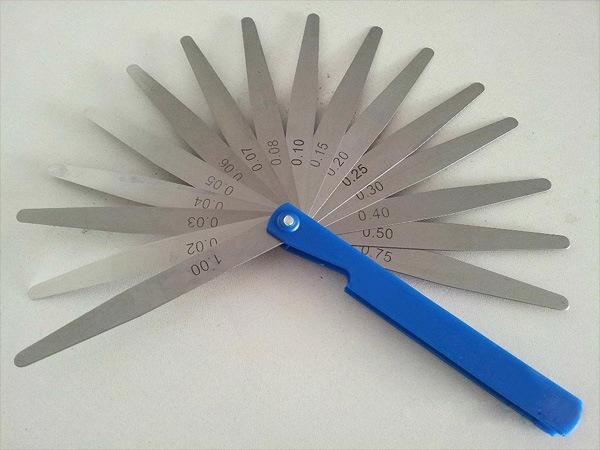

Los calibradores de espesores están compuestos por un grupo de láminas delgadas de acero con diferentes diferencias de espesor. Los calibradores de espesores se utilizan para medir dimensiones de holgura. Al verificar si la dimensión medida está calificada, se puede utilizar el método de pasa-no pasa para juzgar, o el inspector puede juzgar basándose en la tensión del ajuste entre el calibrador de espesores y la superficie medida. Los calibradores de espesores generalmente están hechos de acero inoxidable, con un espesor delgado de 0.02 mm y un espesor grueso de 3 mm. De 0.02 a 0.1 mm, la diferencia de espesor de cada lámina de acero es de 0.01 mm; de 0.1 a 1 mm, la diferencia de espesor de cada lámina de acero es generalmente de 0.05 mm; de 1 mm y superior, la diferencia de espesor de la lámina de acero es de 1 mm. kt004

Las especificaciones del calibre de espesores se dividen en dos tipos: calibre de espesores de comercio nacional y calibre de espesores de comercio exterior.

Precisión de la galga de espesores: +7 μm -5 μm

Material del juego de galgas de espesores: chapa de acero para resortes tratada térmicamente, carcasa cromada, conexión de tuerca roscada estándar.

Cada juego de galgas de espesores tiene un valor métrico impreso en él.

(1) Limpie la superficie de medición de la galga de espesores con un paño limpio. No mida si la galga de espesores está manchada con aceite o virutas metálicas, ya que esto afectará la precisión de la medición.

(2) Inserte la galga de espesores en el espacio que se va a medir y tire de ella hacia adelante y hacia atrás. Si nota una ligera resistencia, significa que el valor del espacio está cerca del valor marcado en la galga. Si la resistencia es demasiado grande o demasiado pequeña al tirar, significa que el valor del espacio es menor o mayor que el valor marcado en la galga.

(3) Para medir y ajustar la holgura, primero seleccione una galga de espesores que cumpla con los requisitos de holgura e introdúzcala en la holgura a medir. A continuación, ajuste la galga de espesores tirando de ella hasta que note una ligera resistencia y apriete la tuerca de seguridad. El valor marcado en la galga de espesores es el valor de la holgura a medir.

(1) No está permitido doblar bruscamente la galga de espesores durante el proceso de medición, ni insertar la galga de espesores en el espacio a probar con gran fuerza, de lo contrario, la superficie de medición de la galga de espesores o la precisión de la superficie de la pieza se dañarán.

(2) Después de su uso, el calibrador de espesores debe limpiarse y recubrirse con una fina capa de vaselina industrial, y luego plegarse de nuevo en el marco de sujeción para evitar daños por óxido, flexión, deformación, etc.

(3) Al almacenarlo, no coloque el calibrador de espesores debajo de objetos pesados para evitar dañarlo.
