Brújulas electrónicas pantalla digital multifuncional instrumento de medición de radio calibre R 5 garras de medición 5-700 mm

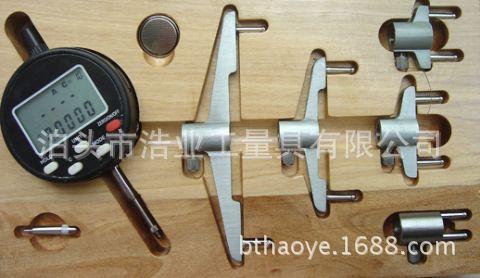

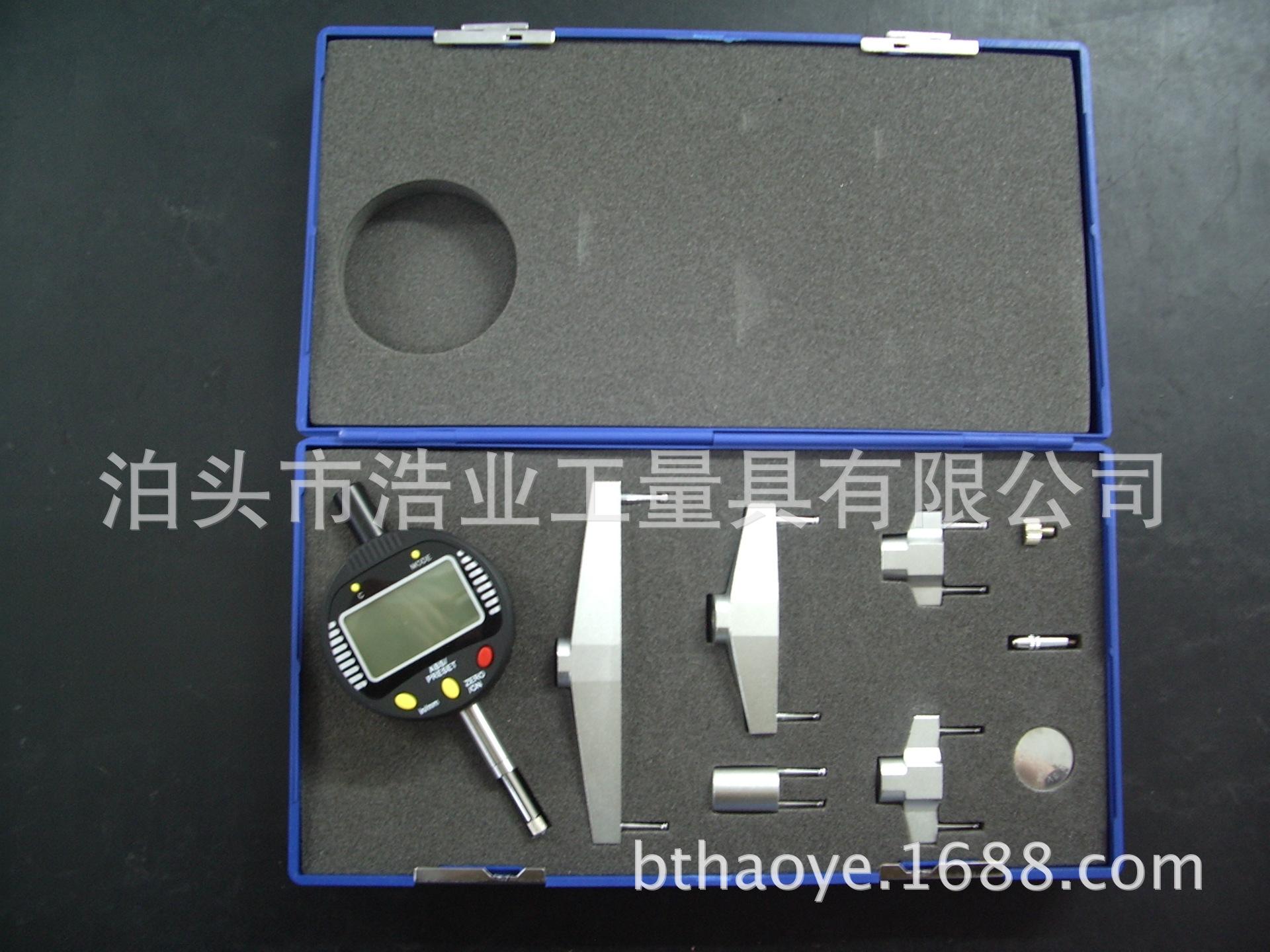

Instrumento Digital de Medición de Radio

Rango de medición:

Desplazamiento de longitud: 0-13 mm.
Rango de radio: 5-9999.9 mm.

Resolución: 0.005mm.
Error de medición de desplazamiento: △s≤0.02mm.
Error de medición de radio: △R≤0.02×R/s (donde R es el radio a medir y s es el valor de medición de desplazamiento correspondiente).
Error de medición de ángulo: △A≤1°
Fuente de alimentación: Una batería de litio de 3V (CR2032).
Temperatura de funcionamiento: 0-40℃.
Temperatura de almacenamiento y transporte: -20℃-60℃.
Influencia de la humedad: La humedad relativa ≤ 80% no se ve afectada.

Medidor de radio digital, calibre de radio digitalGuía del usuario:

Diámetro exterior: Rango de medición óptimo

C=10 R=5 --> 13MM

C=20 R=11--> 30MM

C=30 R=22-->100MM

C=60 R=94-->260MM

C=100 R=255-->700MM

Diámetro interior: Rango de medición óptimo

C=10 R=6.5 --> 15MM

C=20 R=14--> 30MM

C=30 R=27-->100MM

C=60 R=94-->260MM

C=100 R=255-->700MM

Combinación: >700MM--9999MM

Probador de radio digital, diagrama estructural de calibre de radio digital:

1. Pantalla LCD 5. Tapa de la batería

2. Panel de operación 6. Puerto de salida de datos

3. Barra de medición 7. Tornillo de bloqueo

4. Sonda esférica 8. Asiento de la sonda

Probador de radio digital, panel de operación del calibrador de radio digital funciones:

1. Mostrar el valor medido del radio del arco R

2. Muestra el valor de la medida de longitud. Al medir una superficie curva, es la altura de la cuerda S.

3. Retención de datos

4. Conversión de métrico a imperial

5. Conversión de especificaciones de mordaza de medición

6. Interruptor de función

7. Salida de Datos

8. Restablecer y encender/apagar

Medidor de radio digital, calibre de radio digitalOperación específica de la función:

Encendido: Presione el botón ZERO/ON/OFF una vez.

Restablecer: Presione brevemente la tecla ZERO/ON/OFF para restablecer en cualquier posición. Al medir el diámetro interior y el diámetro exterior, las tres varillas deben estar perpendiculares a una placa estándar al mismo tiempo, como se muestra en la Figura 4 (a).

Conversión métrica e imperial: Presione la tecla UNIT para cambiar entre métrico e imperial

Retención y liberación de datos: Presione la tecla HOLD y la pantalla LCD mostrará el carácter H, indicando que los datos han entrado en estado de retención. Presione esta tecla nuevamente para liberar el estado de retención.

Cambio de función: Este producto puede medir el radio, la longitud, la profundidad y los escalones de las superficies de arco internas y externas. Presione el botón MODE para cambiar de función. Cuando la fila de ventanas muestra R1, el sistema entra en el estado de medición del radio del arco interno. Cuando muestra R2, el sistema entra en el estado de medición del radio del arco externo. Cuando muestra A, indica la pendiente. La tercera fila de lecturas en la ventana muestra los valores de medición de longitud, profundidad y escalón (valor S de altura de cuerda). La Figura 1 C muestra la medición del diámetro interior R. Al medir, deje que las puntas de bola de las tres varillas de medición entren en contacto con el arco medido al mismo tiempo, y deje que el plano donde se encuentran los ejes de las tres varillas de medición sea coplanar con el arco medido. El radio y la altura de cuerda del arco medido se mostrarán en tiempo real en la pantalla LCD, como se muestra en la figura.

Nota: ¡El sistema de estado R1 y R2 cambiará automáticamente según su estado medido real!

Medición de la mordaza de medición: Puede elegir la mordaza de medición adecuada según el tamaño del objeto a medir. En general, se selecciona una mordaza de medición grande para un radio grande. Las mordazas de medición están numeradas de pequeña a grande como 10, 20, 30, 60 y 100. Después de reemplazar las mordazas de medición, presione la tecla C para cambiar el valor C (es decir, la especificación de la mordaza de medición). La pantalla mostrará C=10, 20, 30, 60 y 100 en secuencia. Haga que el número de la mordaza de medición corresponda al valor C. Si elige una mordaza de medición de 30, debe establecer C=30.

Apagado: Mantenga presionado el botón CERO/ENCENDIDO/APAGADO durante un período de tiempo para apagar el dispositivo, o se apagará automáticamente después de unos minutos de inactividad. Después de apagarlo, mantenga presionado este botón para encenderlo.

figura 1.

C: indica la distancia entre centros de las varillas de medición en ambos lados

S: indica el movimiento de la varilla de medición central en relación con las varillas de medición en ambos lados

R: indica el radio del arco que se está midiendo

Medidor de radio digital, calibre de radio digitalFallo y solución:

Falla	razón	Solución
Los números parpadean rápidamente	Batería baja	Reemplace la batería por una nueva
La pantalla no puede contar	Falla ocasional del circuito	Retire la batería y reemplácela después de 30 segundos.
No hay nada en la pantalla	1. El contacto de la batería es deficiente	1. Limpia los contactos de la batería del probador
	2. El voltaje de la batería es demasiado bajo	2. Reemplace la batería por una nueva
