Cadena de conexión de mina de reproducción bloque de tarjeta de cadena de mina cadena de conexión plana 22 x 86 anillo de cadena de conexión plana de bloque de tarjeta

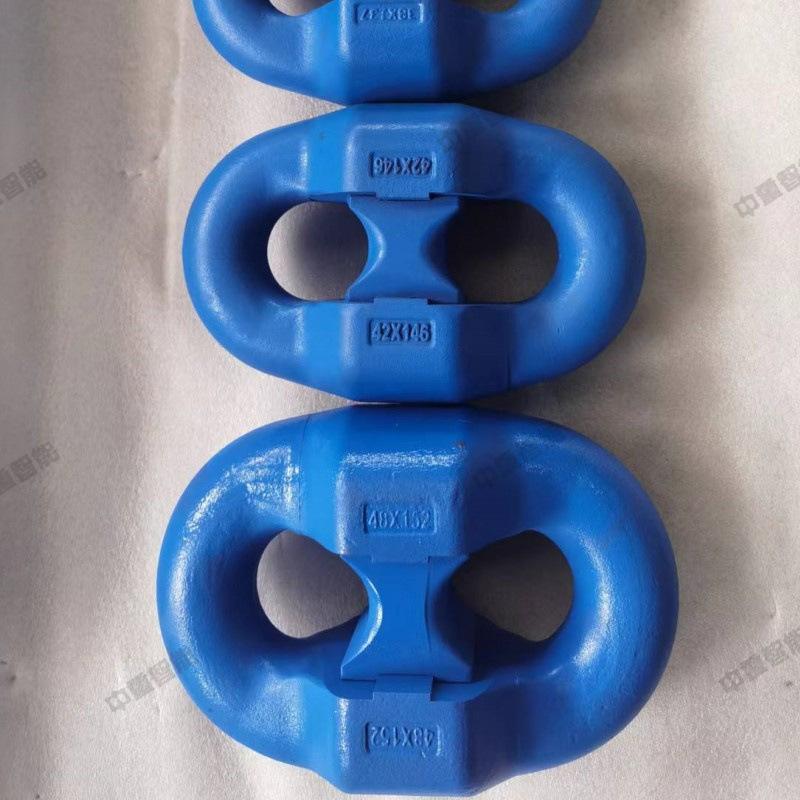

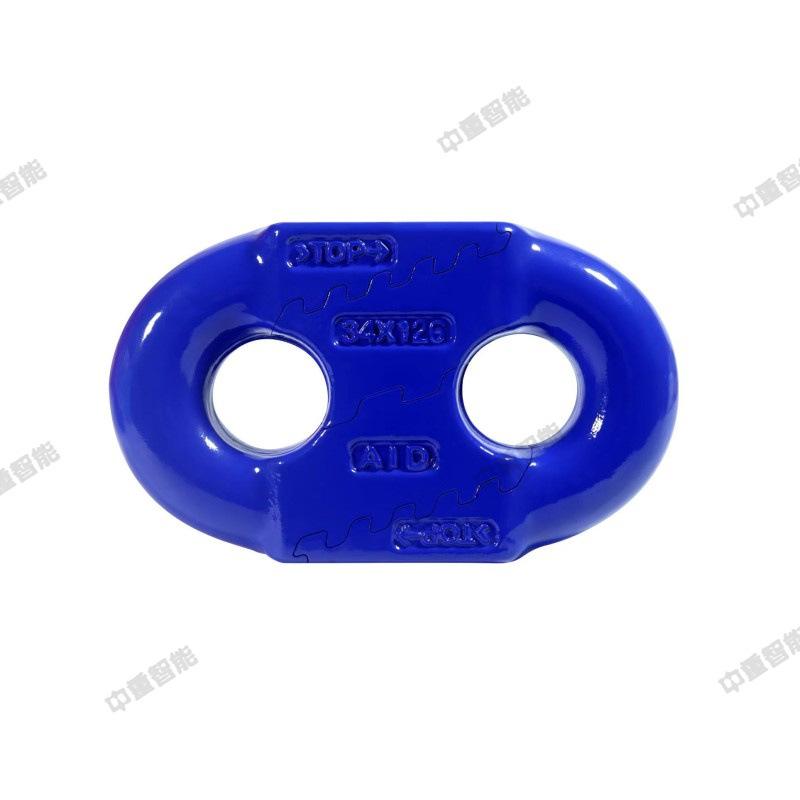

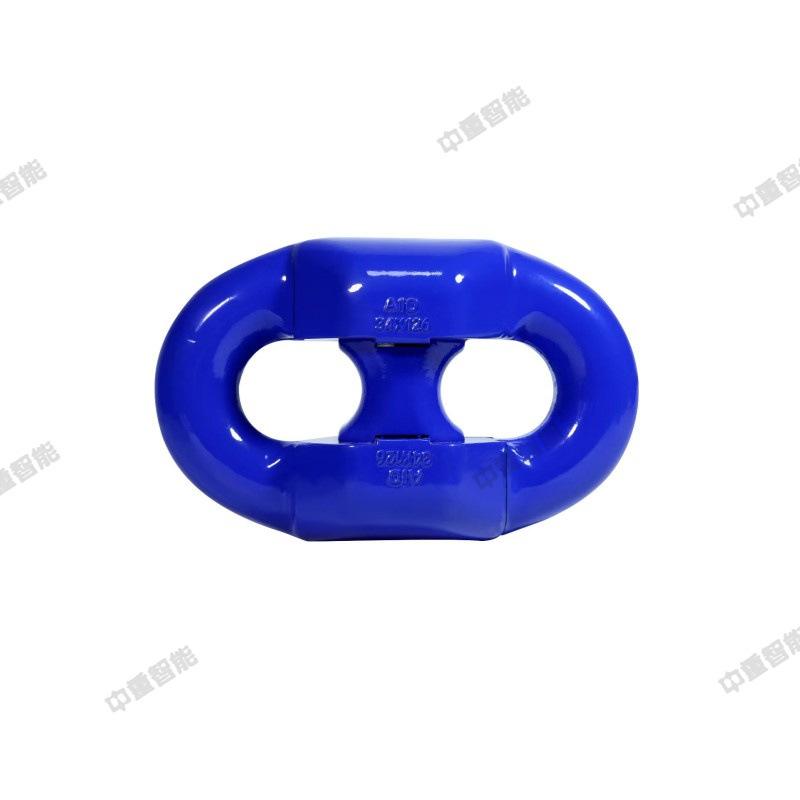

Eslabón de cadena tipo diente de arco plano
El plato de tipo diente de arco plano se denomina "plato de arco" y su nombre completo es plato de cadena de diente de arco plano para cadena de anillo redondo.
01/Estructura geométrica
El círculo superior y el círculo de la raíz del eslabón de conexión adoptan el mismo círculo pero con una estructura de centro diferente, lo que tiene función de autobloqueo cuando la cadena está sometida a torsión; los dientes de arco tienen un gran filete de transición, para que los dientes no se rompan debido a la concentración de esfuerzos. Al mismo tiempo, hay un ángulo entre la superficie del diente en forma de S que soporta la carga y la dirección de tracción recta de la cadena, y su componente de fuerza hará que el eslabón de conexión se apriete cada vez más; hay un pasador de bloqueo en el centro del eslabón de conexión, que es muy conveniente de instalar.
02/Amplia gama de usos
① La conexión entre las cadenas de eslabones redondos especificadas en GB/T1218 para transportadores de raspadores, máquinas de transferencia y arados de carbón utilizados en minas de carbón subterráneas;
② Se puede usar en platos convexos y cóncavos, ruedas guía acanaladas y ruedas guía sin ranuras;
③La superficie del producto ha sido tratada con anticorrosión y puede usarse en entornos de trabajo extremadamente duros.
