El precio es para el precio especial de factura con IVA del 13%
Una caja es de 5 kg, una caja son 4 cajas, 20 kg, el precio es por 1 kg
A402 es un electrodo de acero inoxidable austenítico puro Cr26Ni21 con revestimiento de titanio-calcio. El metal depositado tiene excelente resistencia a la oxidación en condiciones de alta temperatura de 900~1100℃. Uso dual CC,
Tiene buen rendimiento de soldadura.
usar:
Se utiliza para soldar el mismo tipo de acero inoxidable resistente al calor que trabaja en condiciones de alta temperatura, y también se puede utilizar para acero al cromo endurecible (como Cr5Mo, Cr9Mo, Cr13, Cr28, etc.)
Y soldadura de aceros disímiles
Composición química del metal depositado (%)
| Proyectos piloto | do | Minnesota | Si | S | PAG | Cr | Ni | Mes | Cu |
| valor de garantía | 0.08~
0.20 |
1,00~2,50 | ≤0,75 | ≤0,030 | ≤0,030 | 25.0~
28.0 |
20.0~
22.5 |
≤0,75 | ≤0,75 |
| Ejemplo | 0.13 | 2.00 | 0.60 | 0.007 | 0.022 | 26.65 | 21.10 | 0.045 | 0.10 |
Propiedades mecánicas del metal depositado
| Proyectos piloto | Habitación
(MPa) |
A
(%) |
| Proyectos piloto | ≥550 | ≥25 |
| Ejemplo | 610 | 38 |

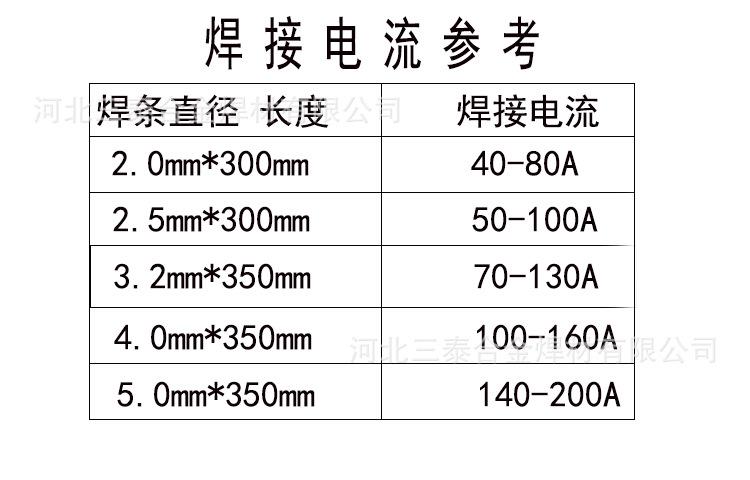

Corriente de referencia (CA, CC+)
| Diámetro de la varilla de soldadura (mm) | Φ2.0 | Φ2.5 | Φ3.2 | Φ4.0 | Φ5.0 |
| Corriente de soldadura (A) | 40~80 | 50~100 | 70~130 | 100~160 | 140~200 |
Precauciones:
1. Antes de soldar, el electrodo debe hornearse a 300℃ durante 1h.
2. Use fuente de alimentación de CC tanto como sea posible, y la corriente no debe ser demasiado grande.

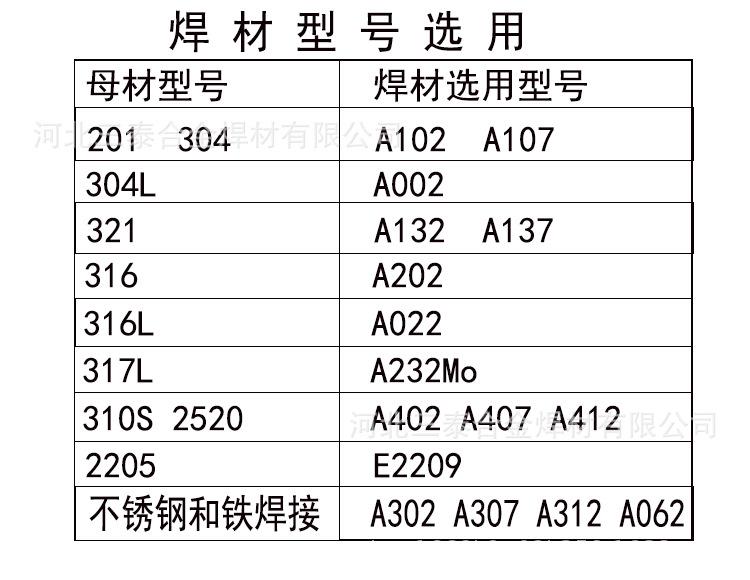

Nombre del producto: Varilla de soldadura de acero inoxidable CHS102
Estándar: GB/T983 E308-16 AWS A5.4 E308-16
Descripción: CHS102 es un electrodo de acero inoxidable con revestimiento de calcio de titanio. Su metal de soldadura tiene buenas propiedades mecánicas y resistencia a la corrosión intergranular. Este electrodo adopta tecnología avanzada extranjera, el revestimiento del electrodo es rojo, de doble uso CA y CC, rendimiento de arco estable en CA. El arco es suave, la salpicadura es pequeña, el electrodo no se pone rojo fácilmente y la resistencia del revestimiento del electrodo es buena.
Aplicación: Utilizado para soldar estructuras de acero inoxidable 0Cr18Ni9 resistentes a la corrosión con temperatura de trabajo inferior a 300℃.
Marca: Sichuan Atlantic
Nombre del producto: Varilla de soldadura de acero inoxidable CHS132
Cumple con: GB/T983 NB/T 47018 E347-16
AWS E347-16
Descripción: Electrodo de acero inoxidable tipo titanato A132 recubierto de rojo, el metal de soldadura tiene buenas propiedades mecánicas y resistencia a la corrosión intergranular. Se puede usar tanto para CA como para CC, y el electrodo es resistente al enrojecimiento. Comparado con el A132 recubierto de verde, el arco es más suave y la salpicadura es menor. Tiene buena soldabilidad en todas las posiciones.
Aplicación: Utilizado para soldar aceros inoxidables importantes resistentes a la corrosión como el tipo Cr18Ni9 que contiene estabilizador de titanio, como 1Cr18Ni9Ti, etc.
Marca: Atlantic
Nombre del producto: Varilla de soldadura de acero inoxidable CHS022
Estándar: GB/T983 E316L-16 AWS A5.4 E316L-16
Descripción: CHS022 es un electrodo de acero inoxidable bajo en carbono con un revestimiento de titanio-calcio. El contenido de carbono del metal de soldadura es ≤0.04%. Tiene buena resistencia al calor, resistencia a la corrosión y resistencia al agrietamiento. Se puede usar tanto en CA como en CC, y tiene un excelente rendimiento del proceso de soldadura.
Aplicación: Utilizado para soldar urea, fibra sintética y otros equipos y estructuras de acero inoxidable del mismo tipo. También se puede utilizar para acero inoxidable al cromo, acero compuesto y acero disímil que no se pueden tratar térmicamente después de la soldadura.
Marca: Atlantic
Nombre del producto: Varilla de soldadura de acero inoxidable CHS042
Estándar: GB/T983 E309MoL-16 AWS A5.4 E309MoL-16
Descripción: CHS042 es un electrodo de acero inoxidable bajo en carbono con revestimiento de titanio-calcio, que puede usarse tanto para CA como para CC. Al añadir una cantidad adecuada de molibdeno durante la soldadura, se mejoran la resistencia a la fisuración y la resistencia a la corrosión del metal de soldadura.
Aplicación: Utilizado para soldar el mismo tipo de materiales de acero inoxidable bajo en carbono (como revestimiento de torre de síntesis de urea) y aceros diferentes.
Marca: Atlantic
Nombre del producto: Varilla de soldadura de acero inoxidable CHS302
Cumple con: GB/T983 E309-16 AWS E309-16
Descripción: Electrodo de acero inoxidable tipo titanato A302 recubierto de rojo, su metal de soldadura tiene excelente resistencia a la fisuración y a la oxidación. Puede usarse tanto para CA como para CC, el electrodo es resistente al enrojecimiento, y el arco es más suave y la salpicadura es menor que la del A302 recubierto de verde. Tiene buena soldabilidad en todas las posiciones.
Aplicación: Utilizado para soldar aceros disímiles (Cr19Ni10 y acero bajo en carbono) y acero de alto cromo, acero de alto manganeso y otras estructuras.
Marca: Atlantic
Nombre del producto: Varilla de soldadura de acero inoxidable CHS402
Cumple con: GB/T983 E310-16
AWS E310-16
Descripción: A402 es un electrodo de acero inoxidable austenítico puro Cr26Ni21 con un revestimiento de titanio-calcio. Su metal de soldadura tiene excelente resistencia a la oxidación en condiciones de trabajo a alta temperatura de 900~1100℃. Puede usarse tanto para CA como para CC, y el electrodo es resistente al enrojecimiento, fácil de operar y tiene buen rendimiento de soldadura en todas las posiciones.
Aplicación: Se utiliza para soldar el mismo tipo de acero inoxidable resistente al calor y acero disímil que trabajan en condiciones de alta temperatura. También se puede utilizar para endurecer acero al cromo, como Cr5Mo, Cr9Mo, Cr13, Cr28, etc.
Marca: Atlantic
Nombre del producto: Varilla de soldadura de acero inoxidable CHS2209
GB E2209-16 AWS E2209-16
Descripción: CHS2909 Co es un electrodo de acero inoxidable dúplex con revestimiento de titanio-calcio, que tiene buen rendimiento en el proceso de soldadura y resistencia al agrietamiento térmico. Debido a su contenido extremadamente bajo de carbono y contenido de molibdeno-amonio, la soldadura tiene buena resistencia a la corrosión, especialmente resistencia a la corrosión bajo tensión. Aplicación: Utilizado principalmente para soldadura del mismo tipo de materiales de acero inoxidable ultrabajo en carbono en las industrias petroquímica e hidráulica. Por ejemplo: soldadura de acero inoxidable dúplex 00Cr22Ni5Mo3N y otros aceros.
Varilla de soldadura de acero inoxidable A402 acero 25Cr20Ni varilla de soldadura resistente a altas temperaturas 3.2 varilla de soldadura de acero inoxidable E310-16
