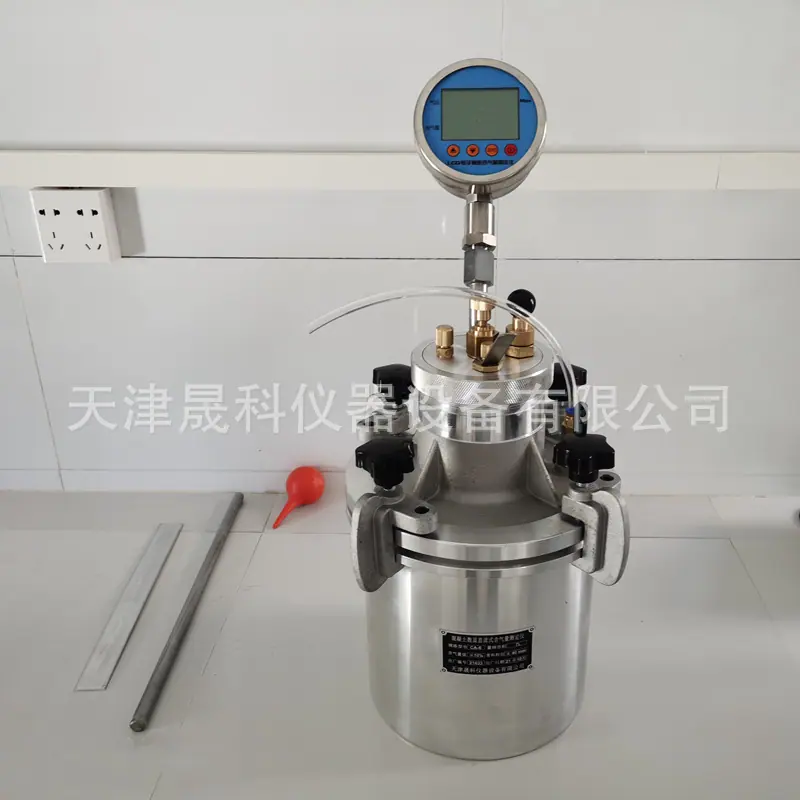

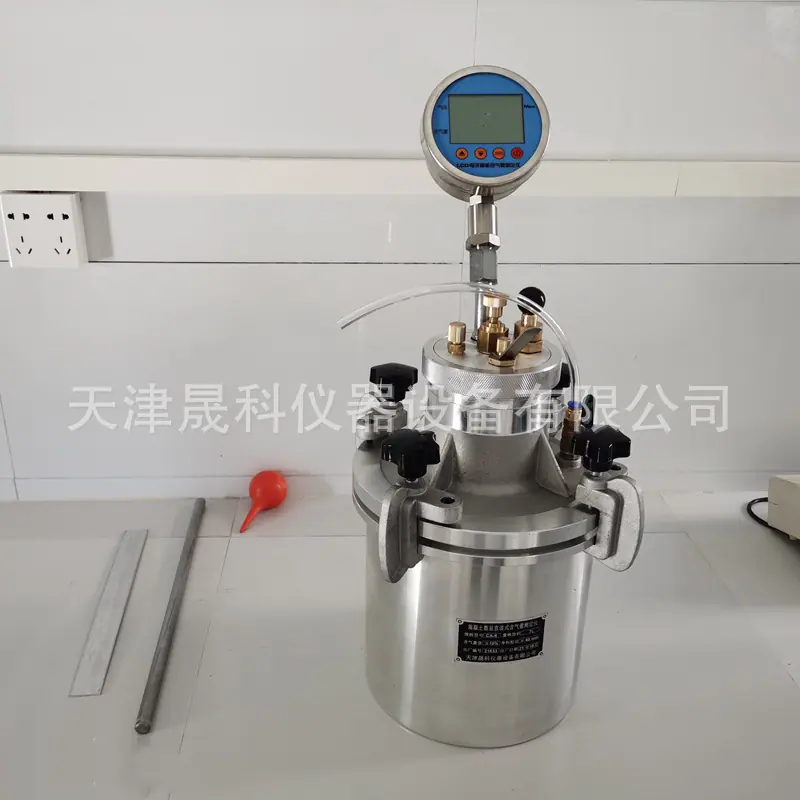

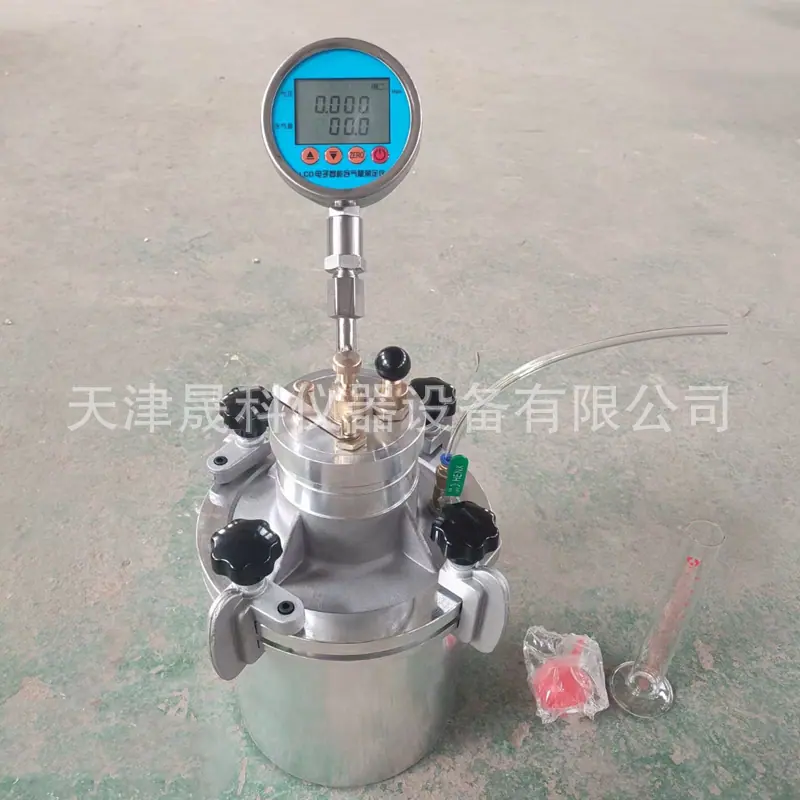

Probador de contenido de aire en hormigón con pantalla digital Probador de contenido de aire en hormigón de lectura directa Probador de contenido de aire

Probador de contenido de aire del hormigón

El instrumento para medir el contenido de aire en concreto es adecuado para medir el contenido de aire en mezclas de concreto con tamaño de agregado que no exceda 31.5 mm, contenido de aire que no exceda 10% y revenimiento.
Características del instrumento probador de contenido de aire del concreto
El instrumento para medir el contenido de aire por el método de presión de aire mixta cumple con todos los requisitos del "Procedimiento de prueba para cemento y hormigón de cemento en ingeniería de carreteras" (JTG E30-2005) y la prueba de contenido de aire de la mezcla de hormigón (T0526-2005). El recipiente de medición y la tapa del recipiente de este instrumento están hechos de material de aluminio inoxidable de alta calidad, que es resistente a la corrosión, de apariencia hermosa y fácil de montar y desmontar.
Cómo usar el medidor de contenido de aire en concreto:
1. Método de presurización y ajuste
El instrumento se presuriza manualmente, y la presión de la cámara de aire debe ser mayor que 0.1MPa. Luego gire cuidadosamente la válvula de ajuste para hacer que la presión de la cámara de aire alcance 0.1MPa antes de proceder a la siguiente prueba.
2. Los pasos específicos de la prueba son los siguientes
(1) Calibración del volumen del tazón medidor
Primero pese el peso total del recipiente de medición y la placa de vidrio del instrumento de medición del contenido de gas, luego llene el recipiente de medición con agua y use la placa de vidrio para empujarlo horizontalmente a lo largo de la superficie superior del recipiente de medición para que el recipiente de medición esté lleno de agua y no haya burbujas debajo de la placa de vidrio. Después de secar la superficie exterior del recipiente, péselo junto con la placa de vidrio. La diferencia entre las dos masas dividida por la densidad del agua a esa temperatura es el volumen V del recipiente de medición.
(2) Calibración del punto de contenido de gas 0%
Llene el recipiente medidor con agua, conecte el tubo de calibración 2 al orificio en la parte inferior del grifo pequeño debajo de la tapa del recipiente, coloque suavemente la tapa del recipiente sobre el recipiente medidor, sujétela con una pinza para hacerlo hermético, y use un nivel para verificar el nivel del instrumento, abra el grifo pequeño, afloje la válvula de escape, use una jeringa para agregar agua desde el grifo pequeño hasta que salga agua por la salida de la válvula de escape, y luego apriete el grifo pequeño y la válvula de escape. En este momento, el espacio entre la tapa del recipiente y el cuerpo del recipiente está lleno de agua.
Use una bomba manual para inflar la cámara de aire de modo que la presión manométrica sea ligeramente superior a 0.1 MPa. Luego use la válvula de ajuste fino para ajustar la presión manométrica a 0.1 MPa. Presione el vástago de la válvula 1-2 veces para permitir que el gas presurizado en la cámara de aire entre en el recipiente de medición. Lea el manómetro. En este momento, la presión indicada por el puntero equivale a 0% de contenido de gas.
(3) Calibración del contenido de gas 1%-10%
Después de que el contenido de gas se calibre al 0%, conecte el tubo de calibración 1 al extremo superior del grifo pequeño en la tapa del recipiente, luego presione el vástago de la válvula y abra lentamente el grifo pequeño. El agua en el recipiente fluirá hacia el cilindro medidor a través del tubo de calibración 1. Cuando el agua en el cilindro medidor sea el 1% del volumen del recipiente, cierre el grifo pequeño.
Abra la válvula de escape para equilibrar la presión en el recipiente de medición con la presión atmosférica, luego vuelva a presurizar con la bomba manual y ajuste con precisión a 0.1MPa con la válvula de ajuste fino. Presione el vástago de la válvula 1-2 veces. La lectura del manómetro en este momento es equivalente al contenido de gas del 1%. Se puede utilizar el mismo método para medir la lectura del manómetro del contenido de gas del 2%, 3%-10%.
Con la lectura del manómetro como eje horizontal y el contenido de gas como eje vertical, dibuje una curva de la relación entre el contenido de gas y la lectura del manómetro.
3. Determinación del contenido de aire en la mezcla de concreto
(1) Limpie la superficie interior del recipiente de medición y la tapa del recipiente y colóquelo horizontalmente. Cargue uniformemente la mezcla de concreto recién mezclada en el recipiente de medición y compáctela con una mesa vibratoria. El tiempo de vibración es preferiblemente de 15 a 30 segundos. También se puede compactar manualmente. La mezcla se carga en tres capas y cada capa se apisona 25 veces. Al apisonar la capa superior, la varilla de apisonamiento debe insertarse en la capa inferior de 10 a 20 mm.
(2) Raspe el exceso de mezcla de concreto en la superficie, alísela con una llana y deje la superficie lisa y libre de burbujas.
(3) Limpie el cuerpo del tazón y los bordes de la tapa del tazón, coloque el anillo de sellado en la ranura del borde del cuerpo del tazón, cubra el cuerpo del tazón y sujételo con un clip para hacerlo hermético.
(4) Abra el grifo y la válvula de escape, y use un inyector de agua para verter agua del grifo en el recipiente medidor hasta que el agua salga por la válvula de escape. Luego cierre el grifo y la válvula de escape.
(5) Cierre todas las válvulas, use una bomba de mano para bombear aire y presurizar la presión manométrica para que exceda ligeramente 0.1 MPa, y use la válvula de ajuste fino para ajustar con precisión la presión manométrica a 0.1 MPa.

1. Descripción general del medidor de contenido de aire en concreto de lectura directa CA-3
El medidor de contenido de aire en concreto de lectura directa CA-3 es adecuado para medir el contenido de aire en mezclas de concreto con tamaño de partícula de agregado no mayor a 40 mm, contenido de aire no mayor a 10% y revenimiento. El medidor de contenido de aire en concreto de lectura directa CA-3 cumple con todas las disposiciones de JTGE30-2005 "Procedimientos de prueba para cemento y concreto de cemento para ingeniería de carreteras" emitido por el Ministerio de Comunicaciones. El método de medición del medidor de contenido de aire en concreto de lectura directa CA-3 cumple con el estándar GBJ80-85.
2. Parámetros técnicos del medidor de contenido de aire en concreto de lectura directa CA-3
1. Volumen: 7 litros
2. Rango de contenido de gas: ≤10%
3. Tamaño de partícula del agregado grueso: ≤40 mm
4. Lectura: 0.1%
5. Presión de diseño: 4MPa
6. Presión de trabajo: 0.4MPa
7. Presión de prueba de hermeticidad al aire: 0.4MPa
8. Probador de contenido de aire en concreto de lectura directa CA-3 Peso: 11 kg
