Bell Supplies Dispositivo de Interruptor Eléctrico Lqa80-1 para Válvulas de Mariposa en Mecanismos de Accionamiento de Instrumentación y Equipo Automatizado

uno,Dispositivo de conmutación eléctrica para válvula de mariposa LQA80-1Descripción del Producto

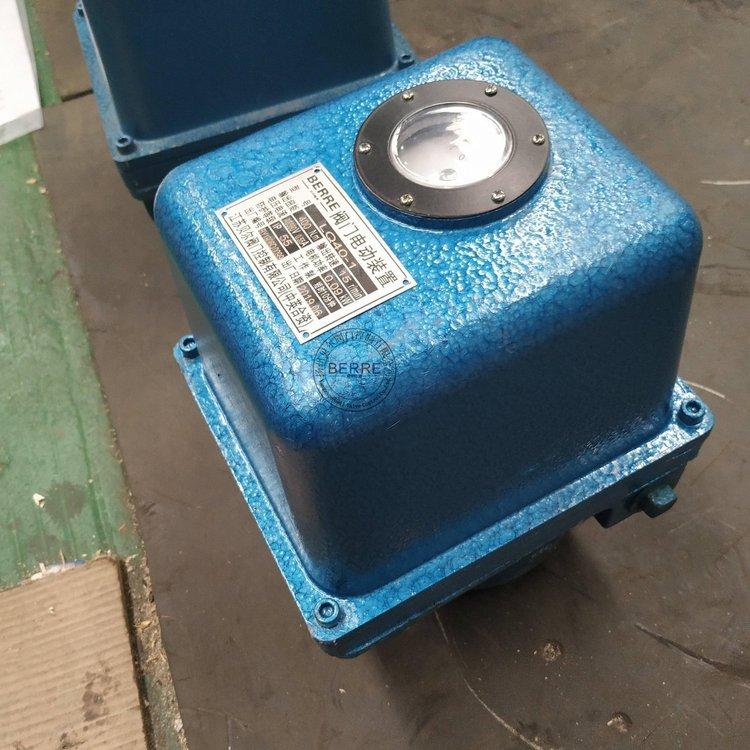

Los actuadores eléctricos de válvula serie LQ pertenecen a los actuadores eléctricos de válvula de giro parcial y son adecuados para válvulas de mariposa, válvulas de bola, válvulas de tapón y otras válvulas con una rotación de 90° de diámetros pequeños y medianos, y equipos similares. Hay principalmente cuatro especificaciones: 100N.m, 200N.m, 400N.m y 800N.m.

Los actuadores eléctricos de válvula serie LQ se ensamblan con válvulas para formar válvulas eléctricas para controlar la apertura y el cierre de las válvulas. Los operadores pueden controlar las válvulas de forma remota en la sala de control o manualmente en el sitio. Se utilizan ampliamente en industrias que utilizan válvulas de tubería como suministro y drenaje de agua, calefacción, centrales eléctricas, productos químicos, alimentos, textiles, fabricación de papel, productos farmacéuticos, construcción naval, acero y carbón.

dos,Dispositivo de conmutación eléctrica para válvula de mariposa LQA80-1estructura

El actuador eléctrico tipo válvula LQ se compone principalmente de motor, reductor, mecanismo de control de carrera, mecanismo de control de par, mecanismo indicador de apertura, volante y mecanismo de límite mecánico. (Su principio estructural se muestra en la figura siguiente)

★Motor: motor especial para válvula Caichuan.

★Reductor: Consiste en un par de engranajes rectos y un reductor planetario NN positivo, los cuales se colocan en una caja.

★Mecanismo de control de carrera: Adopta una estructura de leva, el eje de levas está sincronizado con el eje de salida y hay 4 levas en el eje de levas para accionar respectivamente 4 microinterruptores. Los dos superiores se utilizan para controlar la posición completamente abierta de la válvula y los dos inferiores se utilizan para controlar la posición completamente cerrada de la válvula. Cuando el actuador eléctrico funciona, la leva gira. Cuando la leva toca el microinterruptor y provoca la actuación de sus contactos, el motor deja de girar y la luz indicadora que muestra la posición de la válvula se ilumina. Ajustar la posición en el eje de levas puede cambiar la carrera de la válvula. La leva está equipada con tornillos de fijación. Cuando se aprietan los tornillos, la leva se fija en su eje. Cuando el producto sale de fábrica, los tornillos de fijación de la leva están en estado flojo.

★Mecanismo de control de par: Adopta transmisión axial de tornillo sin fin, el eje de par se desvía y el principio de la leva que activa un microinterruptor. Se instalan resortes en ambos lados del tornillo sin fin. Cuando el dispositivo eléctrico tiene salida de par, el resorte de mariposa de un lado se comprime y el tornillo sin fin genera simultáneamente un desplazamiento axial. La magnitud del desplazamiento es proporcional al par de salida del dispositivo eléctrico. El desplazamiento axial del tornillo sin fin se convierte en el ángulo de deflexión del eje de par a través de una palanca. El eje de par está equipado con dos levas, que respectivamente activan dos microinterruptores, uno controlando el par en la dirección de apertura y el otro controlando el par en la dirección de cierre. Cuando el dispositivo eléctrico opera y tiene salida de par, el eje de la leva se desvía en un ángulo. Cuando el ángulo de la leva hace que el microinterruptor actúe, el motor deja de funcionar y la luz indicadora de accidente en la sala de control se ilumina. Ajustar la posición de las levas en el eje de par puede cambiar la magnitud del par de salida del dispositivo eléctrico. Las levas están fijadas al eje de par con tornillos de fijación.

Nota: El mecanismo de control de par se ajusta al par de salida máximo del dispositivo eléctrico al salir de fábrica. Generalmente, no es necesario ajustarlo.

*Mecanismo indicador de apertura: El mecanismo indicador de apertura incluye la indicación de apertura en sitio y el potenciómetro para el medidor de apertura en la sala de control.

★ Indicador de apertura in situ: El árbol de levas del mecanismo de control de carrera cuenta con un dial de apertura. Este dial cuenta con una escala que indica la apertura de la válvula con una precisión de un grado. Hay una marca blanca en el borde de la ventana de inspección de la tapa. Cuando el dispositivo eléctrico está en funcionamiento, el dial gira en sincronía con el eje de salida. La escala del dial con la que se alinea el indicador indica el grado de apertura de la válvula.

★Potenciómetro: Hay un potenciómetro instalado junto al mecanismo de control de recorrido. El engranaje del sector del árbol de levas acciona el engranaje del eje del potenciómetro para que este funcione. Al salir de fábrica, el engranaje del potenciómetro y el del sector no engranan.

★Volante: El volante se utiliza para accionar manualmente la válvula. Al girarlo, se abre o cierra la válvula. El interruptor manual del dispositivo eléctrico de la válvula LQ es automático, sin palanca. El volante se gira manualmente y el botón en la sala de control se acciona eléctricamente.

★Límite mecánico: El límite mecánico limita la posición del interruptor de la válvula, lo que evita que se abra o cierre excesivamente. Su estructura consiste en dos pernos fijados en el cuerpo de la caja. Ajustando la profundidad de atornillado del perno se puede modificar la posición del interruptor de la válvula, que es de aproximadamente 90 grados ± 10 grados.

tres,Dispositivo de conmutación eléctrica para válvula de mariposa LQA80-1pasos de instalación

1. Coloque el vástago de la válvula junto con la llave en el orificio del eje de salida del dispositivo eléctrico y luego fije la placa de conexión del dispositivo eléctrico y la brida de la válvula con pernos.

2. Retire la cubierta del dispositivo eléctrico y la tapa de la caja de conexiones.

3. Pase el cable de alimentación y el cable de control a la caja de conexiones a través del orificio de entrada de cables de la caja de conexiones, conecte los cables centrales del cable a los terminales correspondientes de acuerdo con el diagrama de control eléctrico y el número de terminal.

4. Gire el volante para abrir la válvula hasta la posición abierta aproximadamente al 50%.

5. Conecte la alimentación y compruebe que los botones "Abrir" y "Abrir" y las luces indicadoras de la sala de control coincidan con la dirección de rotación de la válvula. De no ser así, ajuste la secuencia de fases de la fuente de alimentación para que coincidan.
