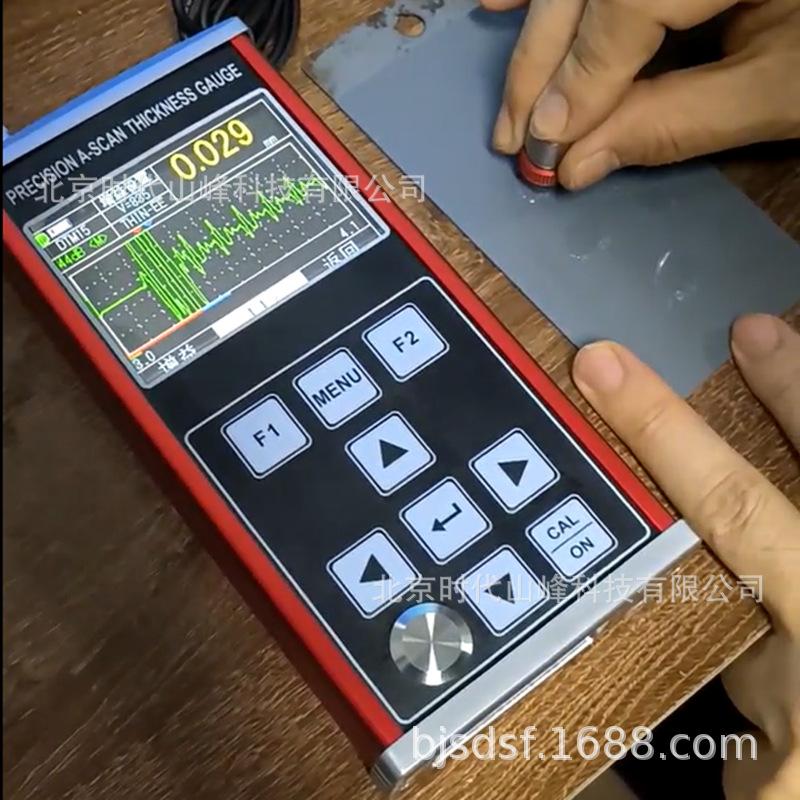

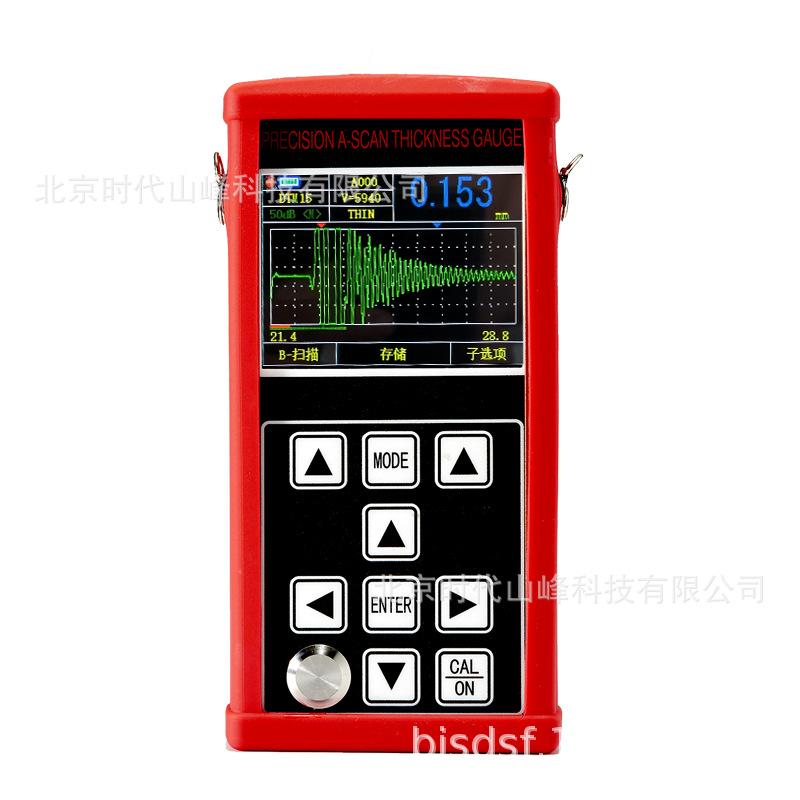

Fdl398 Medidor de Espesor Ultrasónico de Precisión para Acero con un Rango de Medición de 0.02-2000mm y una Precisión de Resolución de 0.001mm
Variaciones
Productos similares a un precio más bajo
Medidor de espesor ultrasónico Se utiliza principalmente para medir el espesor de pared de cascos de barcos, oleoductos y gasoductos, recipientes de alta presión, calderas, etc., así como el espesor de diversas placas. El material medido puede ser materiales metálicos representados por acero, o materiales no metálicos como plásticos y nailon. Las ondas ultrasónicas tienen buena directividad. La tecnología ultrasónica mide el espesor de metales y materiales no metálicos de forma rápida, precisa y sin contaminación. Especialmente en situaciones donde solo se permite tocar un lado, puede mostrar su superioridad. Se utiliza ampliamente en diversas placas, espesor de pared de tuberías, espesor de pared de recipientes de calderas y corrosión y óxido locales. Por lo tanto, juega un papel importante en la inspección de productos en diversos sectores industriales como la metalurgia, la construcción naval, la maquinaria, la industria química, la energía eléctrica y la energía atómica, y en la operación segura y la gestión moderna de equipos.
Introducción detallada del medidor de espesor ultrasónico de alta precisión y amplio rango
|
Funciones completas y excelente rendimiento Los medidores de espesor ultrasónicos de alta precisión tienen un excelente rendimiento en "penetración de recubrimientos" y "medición ultradelgada", y han añadido funciones de "visualización de forma de onda", "reproducción de datos" y "conmutación de cristal único y doble", teniendo en cuenta la fiabilidad, el rendimiento y la durabilidad. No importa dónde esté probando, los medidores de espesor ultrasónicos son sus socios de confianza. Combinando inteligentemente la nueva tecnología de calibración del punto cero de la sonda y la función de detección de temperatura, resuelve el error del punto cero durante el desgaste de la sonda, el reemplazo de la sonda o la medición a alta temperatura; la aplicación de la tecnología de detección eco-eco hace que la precisión de la detección sea más realista, elimina la influencia de capas protectoras como pintura y óxido en el material, y mejora enormemente la eficiencia de producción; el espesor mínimo de medición de 0,15 mm y la resolución de 0,001 mm se acompañan de la función de visualización de datos de forma de onda en pantalla LCD a color, lo que hace que el producto sea más versátil. Este medidor de espesor de nueva tecnología proporcionará a los usuarios diferentes experiencias de uso. Es adecuado para medir el espesor de metales (como acero, fundición, aluminio, cobre, etc.), plásticos, cerámica, vidrio, fibra de vidrio y otros buenos conductores de ondas ultrasónicas.
|
|
||||
 Pantalla digital
|

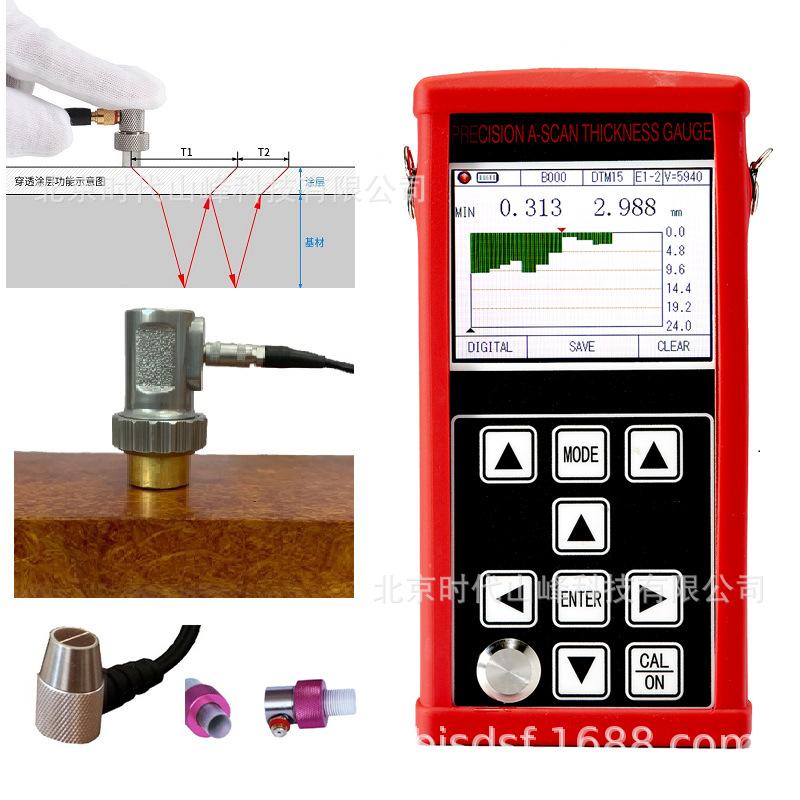

Características destacadas Medición de espesor a través del recubrimiento La función de medición de espesor a través del recubrimiento le ahorra el tedioso trabajo de preparación de pulido duro y le permite medir fácilmente el espesor preparando solo ligeramente la superficie del recubrimiento. Autocalibración del cero de la sonda La tecnología de calibración del punto cero de la sonda sigue la nueva tendencia tecnológica. Combinada con la tecnología de calibración de la función de medición de temperatura, puede liberarle de la preocupación de que un medidor de espesor no pueda medir otros materiales, y resolver el error de medición causado por la deriva del punto cero de la sonda, garantizar una medición precisa y evitar la sustitución frecuente del equipo. Nueva función de instantánea A-scan/B-scan, pantalla digital síncrona El producto proporciona función de visualización de forma de onda A-scan/B-scan. Los usuarios pueden ver directamente la forma de onda de la señal ultrasónica en la pantalla, lo cual es conveniente para verificar los datos de medición y analizar problemas. El valor de espesor medido se muestra sincrónicamente debajo de la forma de onda, lo cual es vívido e intuitivo. Almacenamiento de archivos conveniente Adopta una interfaz de gestión de archivos UI visual, y opera directamente archivos/carpetas a través de botones para realizar la función de almacenamiento de datos, y puede leer datos de archivos almacenados para reproducir formas de onda ultrasónicas. Conmutación de cristal simple y doble, compatible con una variedad de sondas La conmutación de función de un solo elemento y doble elemento puede realizar la medición de piezas ultradelgadas y piezas más gruesas respectivamente, y tiene una resolución de 0.001 mm. Soporta una variedad de sondas y se puede aplicar en varios escenarios. Medición de espesor de piezas ultradelgadas Puede medir piezas ultradelgadas por debajo de 1 mm, y puede medir hasta 0.15 mm de espesor medición de temperatura El instrumento está equipado con un sensor de temperatura para aumentar la función de compensación de temperatura, eliminar el error causado por las diferencias de temperatura y hacer la medición más precisa. El rango de medición de temperatura es -70℃-380℃ Funciones más prácticas Modo de alarma: Identifica automáticamente las piezas con diferencia excesiva y cambia dinámicamente el color de lectura del espesor al alertar Codificador rotatorio: posicionamiento preciso con B-scan Tecla de acceso directo: Cambio con un clic a medición automática/almacenamiento de datos/ajuste de retroiluminación/modo de cambio de material
actuación Resolución de medición: 0.01/0.001mm El circuito de medición de alta precisión garantiza una resolución de 0.01/0.001mm o 0.0001/0.00001pulgadas en todo el rango de medición
Espera ultralarga y recargable: Tiempo de espera de 24 horas, recargable, no hay necesidad de preocuparse por el reemplazo frecuente de la batería, el tiempo de trabajo normal no es inferior a 5 horas

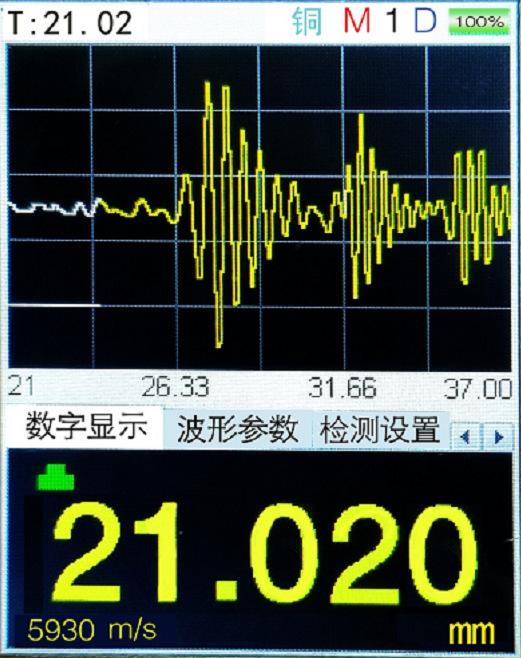

funcionar Múltiples visualizaciones de datos al mismo tiempo La interfaz sofisticada puede mostrar múltiples datos de medición al mismo tiempo, y el espesor medido, la forma de onda ultrasónica, los umbrales superior e inferior son claramente visibles. Estructura de menú de estilo de IU Función de indicador de barra de desplazamiento Cambio libre entre visualización de caracteres chinos y visualización en inglés |
||||
|
|
|||||
|
proyecto |
FIEDLER398( FDL398 ) |
|
Tipo de sonda |
monocristal/Doble Cristal |
|
Rango de medición(45#acero) |
0.15mm – 1800mm |
|
Frecuencia de medición |
4Hz、8Hz、16Hz |
|
resolución |
0,1 mm、0,01 mm、0,001 mm（0.01 pulgada、0.001 pulgada、0.0001 pulgada） |
|
Generador de pulsos |
Emisión de onda cuadrada negativa, el ancho de pulso y el voltaje coinciden automáticamente con la sonda |
|
Rango de velocidad del sonido |
400-19999m/s |
|

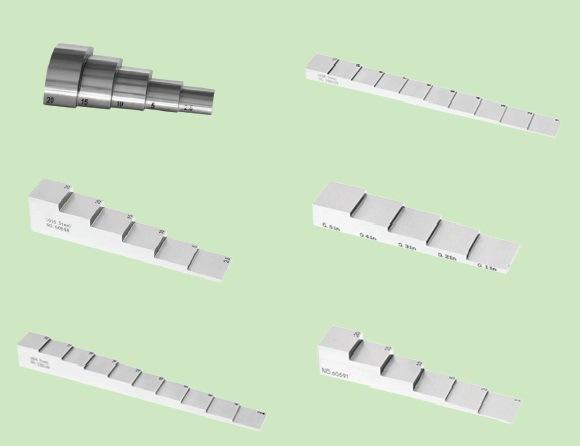

Bloque de prueba de calibración |
4 mm(acero) |
|
Apagado automático |
opcional5minuto,10minuto,20Minutos, apagado manual |
|
Calibración de sonda |
Calibración de un punto, calibración de dos puntos, calibración manual |
|
Ganar |
Ganancia automática, ganancia manual |
|
rango de ganancia |
0~80 dB |
|
Método de detección |
radiofrecuenciaRF, Semionda positivaPunto de venta, Semionda negativaNEG, onda completaLLENO |
|
Modo de medición |
(1)）MB-E: Desde el inicio del pulso transmitido hasta el primer eco; (2）I-E: Interfaz onda al primer eco; (3）E-E: Medición de recubrimiento de penetración, opcionalmim– Eneco；（4）ME-E: Modo de medición de eco múltiple; (5）THIN：Modo de medición de pared delgada |
|
Modo Numérico |
Modo de valor de espesor, diferencia/Modo de tasa de reducción, máximo/Modo Mínimo |
|
A-Modo de escaneo |
apoyo |
|
B-Modo de escaneo |
apoyo |
|
Instrucciones de Acoplamiento |
apoyo |
|
Indicador de batería |
apoyo |
|
idioma |
Chino/Inglés(Inglés) |
|
unidad |
mm/pulgada (mm/pulgada) |
|
Operación del Menú |
apoyo |
|
Función del software |
Ajustes de puerta dinámicos,Ajustes de supresión((En blanco)、Ajustes de Supresión de Eco(E-Blank)、Eco Congelado, EcoPaneo y zoom |
|
Función de almacenamiento |
Apoyo10Espesor（100Grupo，cada grupo1000individuo），500GrupoAEscaneando forma de onda y500GrupoBForma de onda de barrido |
|
Actualización del programa host |
Soporte para actualización del programa host |
|
Mostrar |
3.5pulgadaPantalla de color verdadero |
|
transmisión de datos |
apoyoUSBcomunicación，Transferencia de datos a una computadora |
|
Temperatura de funcionamiento |
-10°C～＋50℃, se puede alcanzar si hay requisitos especiales-20°C |
|
Voltaje de funcionamiento |
tresFestival5NúmeroBatería de iones de litio, cuando la energía está baja, hay un aviso de bajo voltaje |
|
Dimensiones |
184 x85x 32 (metrometro) |
|
Peso total |
250g (sin batería) |
|
Configuración estándar |
Anfitrión1torre,5Númerobatería de litio31 cargador, aleatoriodocumento1colocar,Instrumento a prueba de golpes e impermeableDispositivocaja1individuo |
medidor de espesormodelo
|
modelo |
Calibración a cero del bloque de prueba |
precisión de la medición |
USB |
Recubrimiento de penetración |
Función estadística |
almacenamiento |
|
Fiedler®398 |
4 mmCalibración automática |
0.01/0.001mm |
USBinterfaz |
E-E ; I-E;AUTO |
Estadística |
1000 grupos |
|
Fiedler®398 Más |
4 mmCalibración automática |
0.01/0.001mm |
USBinterfaz |
MI-E;E-E;AUTO; THIN-E-E(Medición del espesor del recubrimiento) |
Estadística |
1000 grupos |
Parámetros de la sonda
|
Sonda |
modelo |
frecuencia Tasa |
Diámetro de la sonda |
Rango de medición |
Diámetro de tubería y espesor de pared mínimo |
|
Cristal dual estándar |
TS510 |
5 MHz |
10 mm |
1mm～500.0mm(acero) |
Φ20 mm × 3,0 mm |
|
Cristal doble de diámetro pequeño |
TS500 |
5 MHz |
5mm |
1mm～65.0 mm(acero) |
Φ20mm×2.0 mm |
|
Cristal doble de diámetro pequeño |
TS400 |
10MHz |
5mm |
0.5mm～50,0 mm(acero) |
15mm×1.0 mm |
|
Estándar de cristal único Cristal Único Alta Temperatura300 °C° |
DTM15 DTM15-GW |
15megahercio |
6 mm |
0.15 mm～22.5mm(acero) 0,02-20 mm（Recubrimiento, Película） |
Φ15mm×1.0 mm |
|
Cristal único pared delgada |
DTM10 |
10megahercio |
6 mm |
0.3mm～22.5mm(acero) |
Φ20mm×1.0 mm |
|

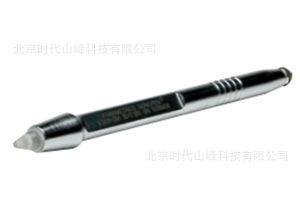

Estilo pluma de cristal único |
DTM15S |
15megahercio |
2mm |
0.3mm～12mm(acero) |
Φ15mm×1.0 mm |
|
Cristal único pared delgada |
DTM5 |
5megahercio |
6 mm |
1.0mm～22.5mm(acero) |
Φ20mm×1.0 mm |
|
monocristalPared delgada |
DTM7.5 |
7.5megahercio |
6 mm |
0.5mm～22.5mm(acero) |
Φ20mm×1.0 mm |
|
Cristal Único Super Grueso |
BD510 |
5megahercio |
10mm |
1mm～1000mm(acero) |
Φ20mm×3.0 mm |
|
Banda Ancha de Cristal Único |
BD1010 |
10megahercio |
10mm |
0.5mm～500mm(acero) |
Φ20mm×3.0 mm |
|
Cristal Único Ultra Grueso |
BD212 |
2megahercio |
10mm |
4mm～2000mm(acero) |
Φ20mm×4.0 mm |
|
Bicristal de alta temperatura/Sonda de ultra alta temperatura |
TS510GW /GS500 |
5 MHz |
10mm |
3～200mm(acero) Superficie de la sonda-20-300/500C° |
Φ20 mm × 3,0 mm |
Uso del producto:
Medidor de espesor ultrasónico Se utiliza principalmente para medir el espesor de pared de cascos de barcos, oleoductos y gasoductos, recipientes de alta presión, calderas, etc., así como el espesor de diversas placas. El material medido puede ser materiales metálicos representados por acero, o materiales no metálicos como plásticos y nailon. Las ondas ultrasónicas tienen buena directividad. La tecnología ultrasónica mide el espesor de metales y materiales no metálicos de forma rápida, precisa y sin contaminación. Especialmente en situaciones donde solo se permite tocar un lado, puede mostrar su superioridad. Se utiliza ampliamente en diversas placas, espesor de pared de tuberías, espesor de pared de recipientes de calderas y corrosión y óxido locales. Por lo tanto, juega un papel importante en la inspección de productos en diversos sectores industriales como la metalurgia, la construcción naval, la maquinaria, la industria química, la energía eléctrica y la energía atómica, y en la operación segura y la gestión moderna de equipos.
Aplicaciones:
Medición de espesor de lámina de acero laminado en fríoLas tiras y láminas delgadas de acero laminado en frío generalmente tienen un espesor de 0.1 a 3 mm y un ancho de 100 a 2000 mm. Todas están hechas de tiras de acero laminado en caliente o placas de acero y se laminan en productos a temperatura ambiente mediante laminadores en frío. La sonda de alta precisión (sonda de cristal único de 15M) equipada con el medidor de espesor ultrasónico Times puede medir placas de acero con un espesor de 0.15 mm a una temperatura de contacto de -10 a +60 grados Celsius, logrando la medición de espesor no destructiva de la mayoría de las placas de acero o tiras de acero.
Medición de espesor de tubería de acero sin costura：La tubería de acero sin costura es un acero redondo, cuadrado o rectangular con una sección transversal hueca y sin costuras a su alrededor. La tubería de acero sin costura se fabrica perforando lingotes de acero o tubos sólidos en tubos en bruto, y luego laminando en caliente, laminando en frío o estirando en frío. En el proceso de medición del espesor de las tuberías de acero sin costura, los clientes a menudo se preocupan por si el medidor de espesor ultrasónico puede medir con precisión el espesor del acero en condiciones de superficie curva porque la tubería de acero sin costura es una superficie curva. El límite inferior del medidor de espesor ultrasónico es ￠15mm*2.0mm, lo que puede satisfacer las necesidades de la mayoría de las mediciones de espesor de superficies curvas.
Medición de espesor de recipientes de alta presión：Los recipientes de alta presión incluyen principalmente: tanques de petróleo y gas, tanques de acetileno, tanques de dióxido de carbono, etc. El espesor de dichos recipientes de alta presión no se puede resolver con instrumentos de medición de espesor convencionales. El medidor de espesor ultrasónico Times puede ayudarle a medir no destructivamente el espesor de la pared de los recipientes anteriores y proporcionar seguridad para sus operaciones de producción.
