O canal Parshall JY-BXC (também conhecido como canal Bassett) é um dispositivo auxiliar para medição de vazão em canal aberto. No processo de vazão de líquido, o curso d'água que flui em um estado de tubulação não cheia é chamado de canal aberto. Os locais de aplicação dos medidores de vazão de canal aberto incluem canais de desvio de abastecimento de água urbana, canais de desvio e drenagem de água de resfriamento de usinas termelétricas, canais de entrada e descarga de tratamento de esgoto, descarga de águas residuais de empresas industriais e de mineração, projetos de conservação de água e canais de irrigação agrícola. A série JY-BXC da nossa empresa é uma especificação comumente usada de canal de medição de água (canal Parshall) usada em conjunto com medidores de vazão de canal aberto ultrassônicos.

1. Tipo de material: FRP, PVC, aço inoxidável. Quanto maior a vazão, maior a espessura da parede.

II. Precauções de Seleção:
1. O tamanho do Parshall cocho está relacionado à instalação do canal. Por favor, determine-o de acordo com as condições do local.
2. A linha do canal de Parshall deve coincidir com a linha do canal para que a água flua para o canal de Parshall sem desvio.
3. Após o canal Parshall ser preenchido com água, o padrão de fluxo de água deve ser de fluxo livre. O grau de inundação do canal Parshall deve ser menor que o grau de inundação crítico especificado.
4. Deve haver uma seção reta com mais de 5 vezes a largura do canal a montante do canal Parshall, para que a água possa fluir suavemente para o canal Parshall. Ou seja, não há desvio para a esquerda ou direita, e não há força de impacto causada pela inclinação do canal. (Veja a figura abaixo)
5. O canal Parshall deve ser firmemente instalado no canal. Ele deve ser firmemente conectado à parede lateral e ao fundo do canal sem vazamento. Certifique-se de que toda a água flua pela parte de medição do canal Parshall. A parte de medição do canal Parshall é a seção da garganta no canal.

Nota: As figuras a seguir são apenas para referência. As dimensões específicas são feitas de acordo com os tipos padrão 1-15 na tabela. Se você tiver requisitos especiais, indique-os ao fazer o pedido.

3. Modelos e especificações comuns de dimensões de instalação de medidores de vazão de canal aberto: (unidade: mm)

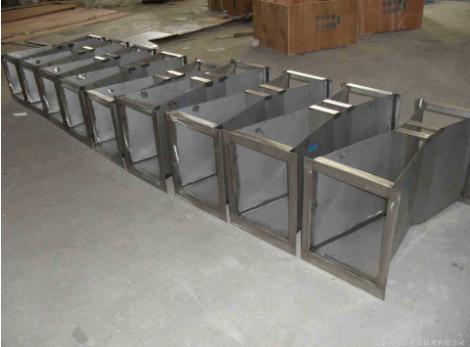

Tamanho do produto acabado da calha Parshall

4. Etapas de instalação:

Na maioria dos casos, o tanque de medição do medidor de vazão ultrassônico de canal aberto é um tanque Parshall, e sua instalação é dividida nas seguintes etapas:

1、Canal aberto civil e preparação para instalação
Antes da instalação, observe primeiro o terreno, a entrada deve ser mais alta que a saída, garantindo que haja uma diferença de nível de água e escoamento suave, esta é a chave para instalar com sucesso um medidor de vazão de canal aberto Calha Parshall.

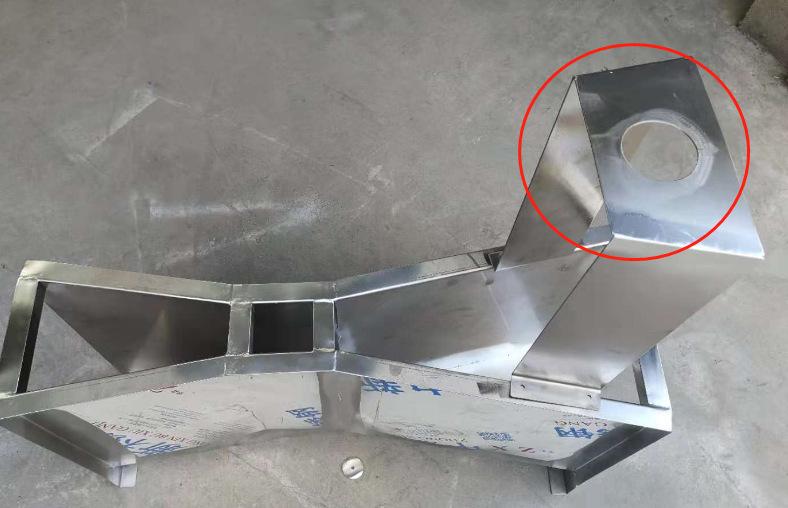

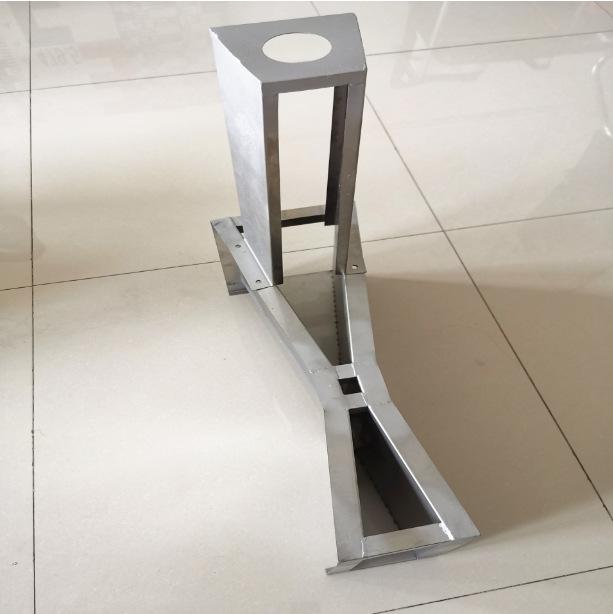

Diagrama de simulação da calha Parshall

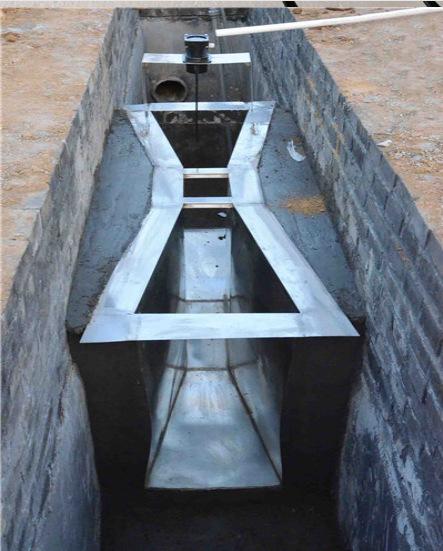

2. Coloque o canal Parshall no canal aberto

Requisitos: (1) Deve haver uma diferença de nível de água na saída a jusante do canal Parshall, e a descarga de água deve ser suave. Se a diferença de nível de água não for suficiente, o canal Parshall deve ser elevado para aumentar a diferença de nível de água.

(2) Certifique-se de que haja uma distância de 1 a 3 metros antes da perna barométrica.

3. Fortalecer o vale de Parshall

Despeje concreto nos lados esquerdo e direito da calha Parshall para garantir que todo o fluxo de água passe pela calha Parshall. Ao reforçar, os lados esquerdo e direito da calha Parshall devem ser mantidos horizontais para evitar inclinação e deformação.

4. Várias situações durante a instalação

5. Notas Especiais
Certifique-se de que haja uma diferença de nível de água a jusante da calha Parshall, que a descarga esteja desobstruída e que a água não se acumule. Esta é a questão chave para a instalação.

6、Fiação do instrumento
Após a calha Parshall ser instalada, espere o concreto fixar antes de instalar e depurar os instrumentos. Geralmente, isso deve ser feito por técnicos de instrumentação. Se a distância do cabo de transmissão de sinal separado for longa, o usuário pode estendê-lo por conta própria.
A distância é geralmente dentro de 2000 metros, caso contrário, um teste de conexão no local deve ser conduzido.
