Máquina de prueba de combustión horizontal y vertical GBT-8332 máquina de prueba de combustión horizontal y vertical automática

Máquina de prueba de resistencia a la combustión horizontal y vertical GBT-8332 máquina de prueba de combustión horizontal y vertical totalmente automática

Máquina de prueba de combustión de tubería de plástico Máquina de prueba de combustión de carcasa

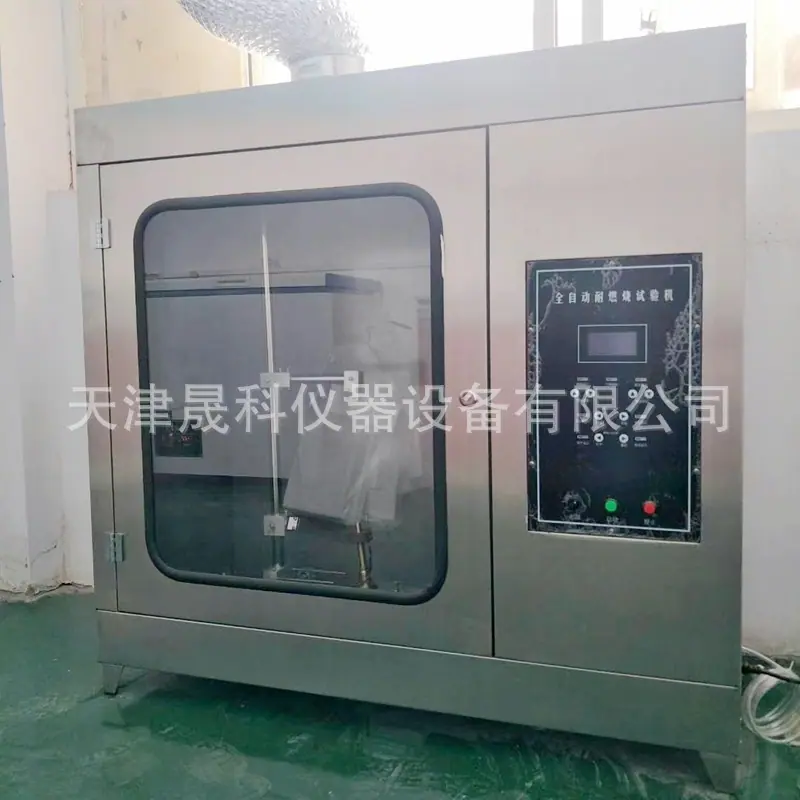

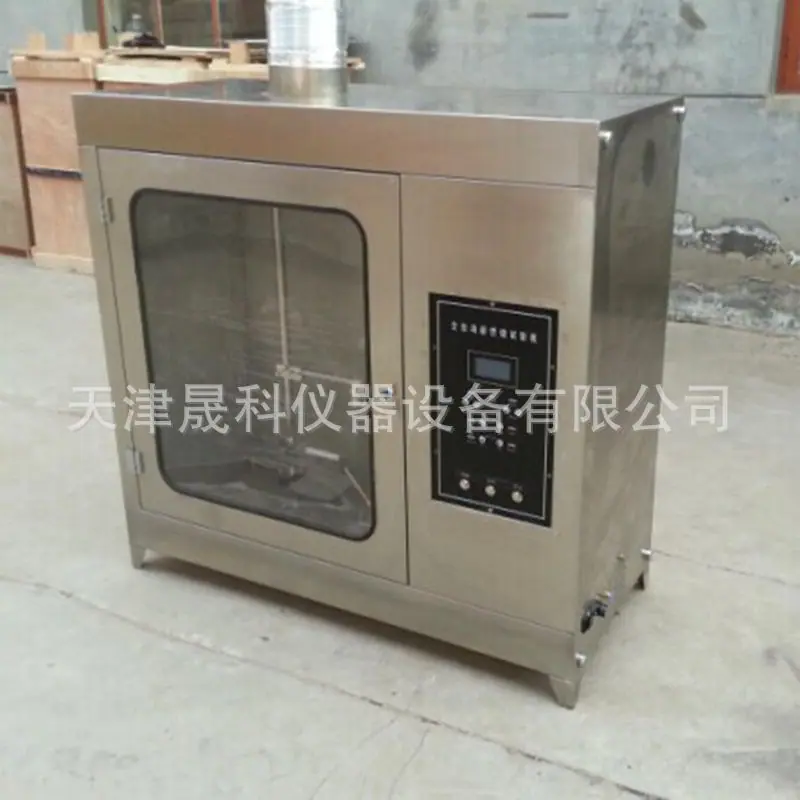

Introducción al producto: Máquina de prueba de combustión horizontal y vertical totalmente automática

Este dispositivo de prueba de combustión se utiliza para probar la resistencia al fuego de aislantes o recubrimientos según los requisitos de las normas. El dispositivo tiene las ventajas de precisión, temporización automática, finalización automática de la prueba, operación simple y conveniente, etc. Combustible, gas, metano.

El quemador es adecuado para la prueba de inflamabilidad de diversos materiales. Normas de referencia: GBT 2408-2008 Determinación del rendimiento de combustión de los plásticos - Métodos horizontal y vertical, JGT 3050 Conductos eléctricos aislados y accesorios para la construcción.

1. Requisitos de prueba vertical para la máquina de prueba de combustión horizontal y vertical totalmente automática:

Durante la prueba vertical, coloque la muestra en la parte superior de la llama interior, queme durante 15 segundos y apague durante 15 segundos. Después de repetir esto cinco veces, verifique la condición de combustión de la muestra según la norma.

Durante la prueba horizontal, coloque el punto más a la izquierda de la regla de la muestra en la parte superior de la llama interior (vertical). Retire la llama después de quemar durante 30 segundos y verifique la condición de combustión de la muestra según la norma.

Totalmente automático, puede configurar el tiempo de combustión, el tiempo de extinción y el número de repeticiones. Encienda el fuego piloto para completar automáticamente la prueba de retardancia de llama.

2. Requisitos de prueba horizontal de la máquina de prueba de combustión horizontal y vertical totalmente automática:

Al quemar horizontalmente, coloque la muestra horizontalmente sobre la parte superior de la llama interior durante 30 segundos o menos hasta que arda, luego retire el soplete y verifique la condición de combustión de la muestra según la norma. Al quemar oblicuamente, coloque la muestra a 90 grados con respecto a la horizontal sobre la parte superior de la llama interior durante 30 segundos o menos hasta que arda, luego retire el soplete y verifique la condición de combustión de la muestra según la norma.

{Nota: La caja de combustión vertical se coloca en el lado izquierdo de la caja de control, y la caja de combustión horizontal se coloca en el lado derecho de la caja de control; conecte los cables del enchufe del soplete de la válvula solenoide de las dos cajas de combustión a la posición del terminal en el lado derecho de la caja de control (V→V→V tipo vertical /1→1→1 tipo horizontal), y conecte las uniones de la tubería de gas del soplete de la válvula solenoide de las dos cajas de combustión a la fuente de gas. De esta manera, la caja de control puede controlar el estado de combustión.}

1. Caja de control: Todas las acciones de la máquina se controlan mediante esta caja (excepto encender el fuego principal). Los terminales del lado derecho de esta caja están conectados a las líneas de señal de la válvula solenoide horizontal y vertical respectivamente para controlar la quema de la llama.

2. Caja de combustión vertical: para combustión vertical o combustión horizontal e inclinada, incluyendo boquilla de llama y abrazadera.

3. Caja de combustión horizontal: para combustión horizontal, incluyendo boquilla de llama y fijación.

3. Parámetros técnicos principales de la máquina de prueba de combustión horizontal y vertical totalmente automática:

1. Precisión del tiempo: 1s

2. Mechero Bunsen: longitud del tubo 100±10 mm, diámetro interior: 9.5±0.5 mm

3. Inclinación del mechero Bunsen: 45°

4. Altura de la llama azul del mechero Bunsen: 20 mm ajustable

5. El mechero Bunsen se puede subir y bajar manualmente en la dirección vertical cuando sea necesario.

6. Tamaño de la muestra: longitud 125±5 mm, grosor 3.0±0.2 mm

4. Configuración principal de la máquina de prueba de combustión automática horizontal y vertical:

1. Horno principal: combustión vertical, combustión horizontal

2. La parte de combustión consta de: mechero Bunsen, válvula solenoide, encendedor de alto voltaje, tubería de gas, válvula reguladora de presión, etc.

3. La caja de control se compone de: temporizador de llama, temporizador de parada, contador de combustión, etc.

4. Temporizador: electrónico de cuatro dígitos

5. Fuente de alimentación: 220V

5. Consejos sobre cómo usar la máquina de prueba de combustión horizontal y vertical totalmente automática

1. Conecte el cable de alimentación de la caja de control a la fuente de alimentación según el voltaje especificado en el manual.

2. Encienda el interruptor de encendido, seleccione el modo de combustión horizontal o vertical y, primero, gire el botón de selección automático/manual a la posición manual, abra la válvula de gas e inicie la ignición después de unos 5 segundos. Ajuste el tamaño de la válvula para controlar el flujo de gas de modo que la altura de la llama exterior sea de aproximadamente 13 cm y la altura de la llama interior sea de aproximadamente 4 cm.

3. Gire el botón de selección automático/manual a la posición automática, configure el tiempo de grabación en el temporizador izquierdo, configure el tiempo de grabación en el temporizador derecho y, al mismo tiempo, configure el tiempo de grabación en el temporizador.

4. Una vez completados todos los ajustes, sujete la pieza de prueba en el soporte y presione el botón de inicio para comenzar la quema automáticamente.

5. Cuando se alcancen los tiempos de cocción, la cocción se detendrá automáticamente.

6. Juzgar los resultados de la prueba según los estándares relevantes.

6. Mantenimiento y cuidado de la máquina de prueba de combustión horizontal y vertical totalmente automática

1. Mantenga la máquina limpia y límpiela con frecuencia.

2. Preste especial atención a la seguridad al usar este quemador y evite colocar materiales inflamables a su alrededor.

3. Después de la prueba, el gas debe apagarse inmediatamente.

4. La máquina debe ser mantenida y probada por profesionales, y estar conectada a tierra.

7. Notas sobre la máquina de prueba de combustión horizontal y vertical totalmente automática:

Cuando el entorno del producto está en llamas, se debe asegurar que el fuego no se propague. La prueba de combustión horizontal-vertical simula la situación temprana de incendio en el entorno circundante de productos electrónicos y eléctricos, y utiliza tecnología de simulación para evaluar el riesgo de incendio. El equipo de prueba es adecuado para componentes, partes y ensamblajes de productos eléctricos y electrónicos y electrodomésticos, tales como: cables, carcasas de aislamiento de electrodomésticos, paneles de interruptores, placas de circuito impreso y materiales aislantes, etc.

8. Características de la máquina de prueba de combustión horizontal y vertical totalmente automática:

El probador consta de una parte de prueba y una parte de control. Adopta un diseño dividido, que es conveniente para la instalación y depuración in situ. La carcasa y las partes importantes de la caja de prueba están hechas de acero inoxidable, que es resistente a la corrosión por humo y gas. El sistema de control tiene un alto grado de automatización, pantalla digital de tiempo, observación y registro convenientes, y uso estable y confiable. Cumple con los estándares UL94, GB1120, GB5169.7, GB/T2408 e IEC.

IX. Lista de accesorios para la máquina de prueba de combustión horizontal y vertical totalmente automática

1. Tubería de válvula de gas 1 juego

2. Medidor de altura de llama 2

3. Manual de instrucciones 1 copia

4. Certificado de Calificación 1 copia
