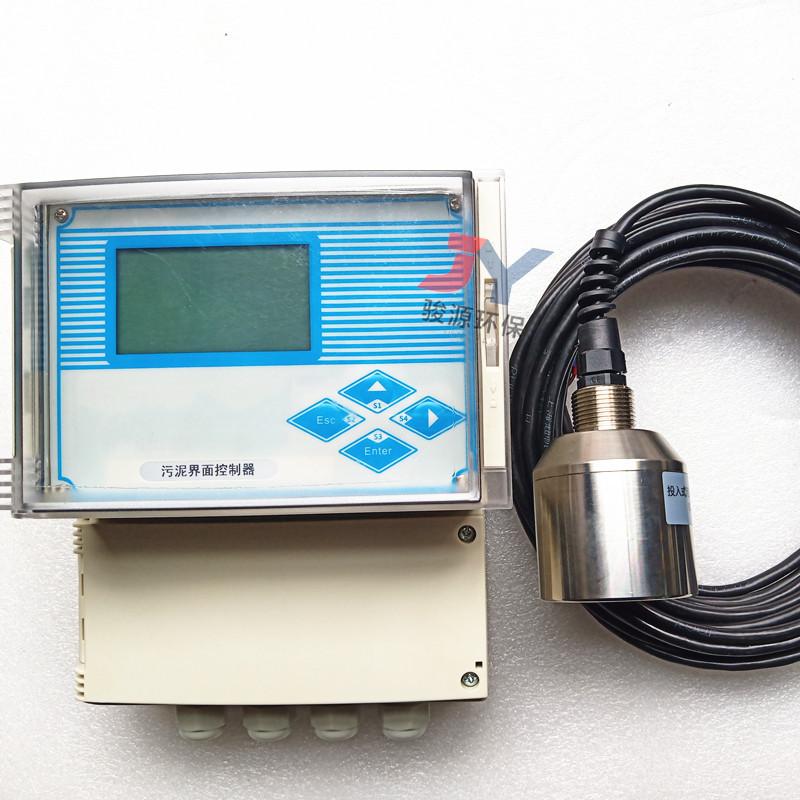

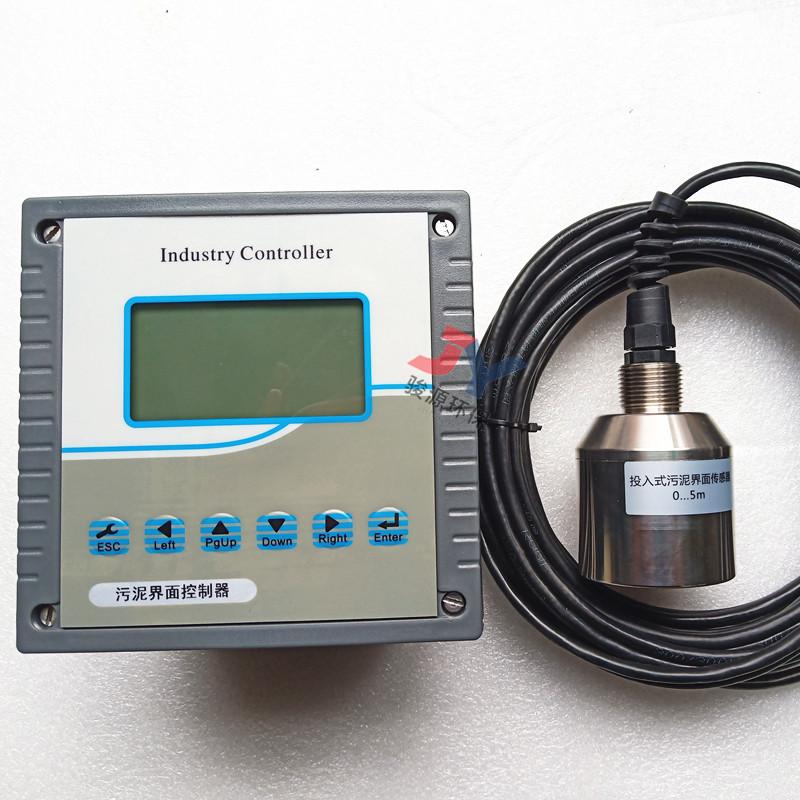

Instrumento de interfaz de lodos en línea 0-5 m 10 m 15 m 20 m alarma de nivel de lodo instrumento de medición medidor ultrasónico de nivel de lodo
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Descripción del Producto
El medidor de interfaz lodo-agua ultrasónico utiliza el confiable principio de detección de eco ultrasónico para calcular el tiempo que tarda la onda ultrasónica en regresar a la sonda, y puede calcular la altura y el espesor de la capa de lodo. Puede captar eficazmente las características de sedimentación del lodo y controlar el volumen de retorno de lodo. Permite a los operadores realizar evaluaciones en tiempo real sobre la optimización del volumen de circulación de lodo, la compensación de las fluctuaciones diarias en las aguas residuales, la corrección de valores de estado anormales y la monitorización de la capa de separación en el tanque de preconcentración.
El medidor ultrasónico de interfaz lodo-agua se instala en el agua y emite un pulso ultrasónico hacia la superficie del lodo submarino. Esta señal de pulso se refleja después de encontrar la superficie del lodo y puede ser recibida nuevamente por el sensor. El tiempo desde la emisión ultrasónica hasta la recepción de retorno es proporcional a la distancia desde el sensor hasta la superficie del objeto que se está midiendo. El instrumento detecta este tiempo y calcula la distancia desde la superficie del objeto que se está midiendo hasta el sensor (es decir, la distancia espacial) basándose en la temperatura actual (medida por el sensor) y la velocidad del sonido bajo el agua, y luego la convierte además en el valor del nivel de lodo.
El tiempo de viaje del pulso T es proporcional a la distancia T: W=V×T/2 (donde V es la velocidad de la onda sonora en el agua). El usuario establece la altura H desde la sonda hasta el fondo de la piscina, y el instrumento convierte automáticamente el tiempo de viaje del pulso T en el valor de distancia espacial correspondiente W, y luego calcula la diferencia entre H y W para que sea el valor medido L.
Características
l Sin mantenimiento, alta precisión, larga vida útil
l Relé de alta corriente, soporta múltiples salidas de alarma
Salida de señal de transmisión inteligente RS485 (opcional), soporta protocolo ModBus
l Ventana de pantalla LCD, apariencia hermosa, información de pantalla rica
l Ahorra espacio, funcionamiento fiable, amplio rango de relación
l Sistema de compensación automática de temperatura de alta precisión;
l Interfaz de operación en chino e inglés
Especificaciones principales
|
Función |
Tipo dividido |
|
Rango |
El rango de medición convencional es 5m, 10m, 15m, 20m Se pueden personalizar rangos especiales como 30 m, 40 m, 50 m, 60 m, 70 m, etc. |
|
precisión de la medición |
1%~3% |
|
resolución |
5 mm o 0.5% (lo que sea mayor) |
|
espectáculo |
Pantalla LCD china |
|
Salida analógica |
4～20mA/750Ω de carga |
|
Salida de relé |
El canal único son 2 grupos de CA 250V/ 8A o CC 30V/ programable por estado |
|
Desarrollado por |
Estándar 220V AC+15% 50Hz Opcional 24VDC 120mA Alimentado por 12VDC personalizado o batería |
|
temperatura ambiente |
Instrumento de visualización -20～+60℃, Sonda -20～+80℃ |
|
Comunicaciones |
Comunicación 485, 232 opcional (protocolo del fabricante) |
|
Nivel de protección |
Pantalla instrumento IP65, sonda IP68 |
|
Cable de sonda |
Hasta 100 metros, estándar 10 metros |
|
Instalación de la sonda |
Según el rango y la selección de sonda
|
