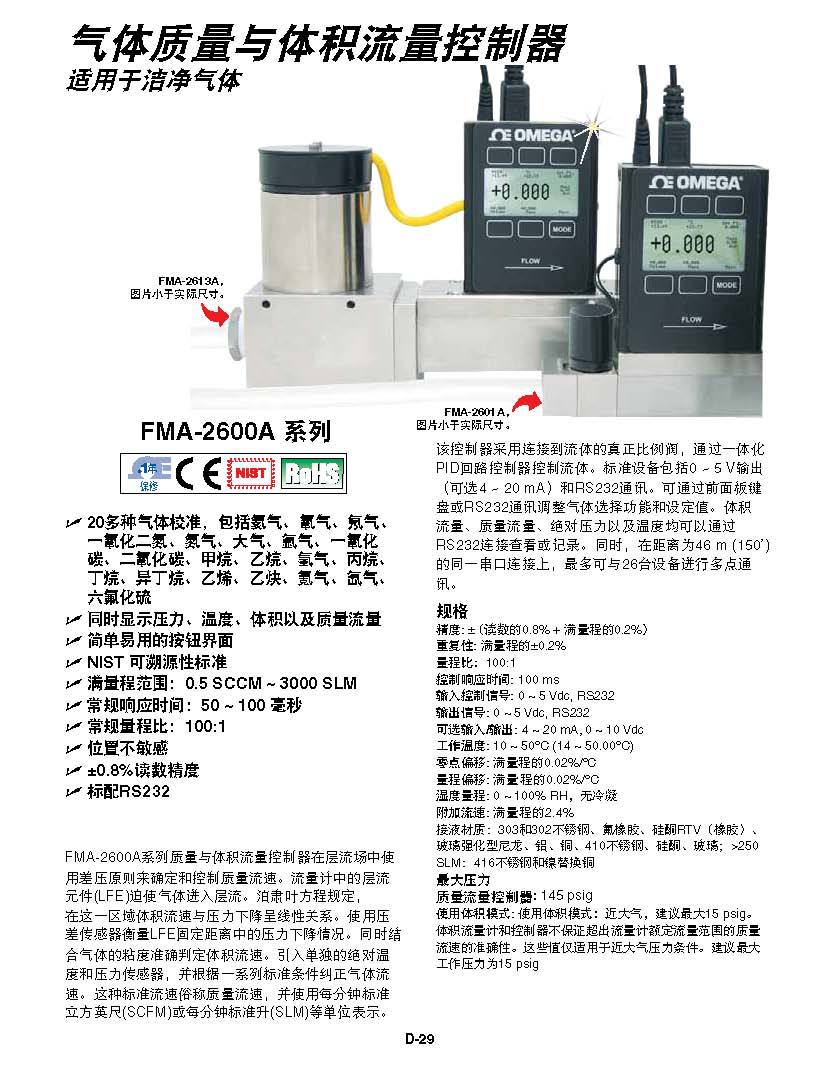

Controlador de Flujo Másico y Volumétrico de Gas Serie FMA-2600A
Adecuado para gas limpio

• Más de 20 calibraciones de gas, incluyendo helio, oxígeno, neón, óxido nitroso, nitrógeno, atmósfera, argón, monóxido de carbono, dióxido de carbono, metano, etano, hidrógeno, propano, butano, isobutano, etileno, acetileno, kriptón, xenón, hexafluoruro de azufre
• Visualización simultánea de presión, temperatura, volumen y caudal másico
• Interfaz de botón pulsador fácil de usar
• Estándares Trazables por el NIST
• Rango de escala completa: 0.5 SCCM ~ 3000 LPM
• Tiempo de respuesta típico: 50 ~ 100 milisegundos
• Relación de rango convencional: 100:1
• Insensible a la posición
• ±0.8% exactitud de lectura
• RS232 como estándar

Los controladores de flujo másico y volumétrico de la serie FMA-2600A utilizan el principio de presión diferencial en un campo de flujo laminar para determinar y controlar el caudal másico. El elemento de flujo laminar (EFL) en el medidor de flujo fuerza al gas a un flujo laminar. La ecuación de Poiseuille establece que el caudal volumétrico está linealmente relacionado con la caída de presión en esta región. Se utiliza un sensor de presión diferencial para medir la caída de presión a través de una distancia fija del EFL. La viscosidad del gas también se utiliza para determinar con precisión el caudal volumétrico. Se introducen sensores separados de temperatura absoluta y presión, y el caudal de gas se corrige para una serie de condiciones estándar. Este caudal estándar se conoce comúnmente como caudal másico y se expresa en unidades como pies cúbicos estándar por minuto (SCFM) o litros estándar por minuto (SLM).
El controlador utiliza una válvula proporcional verdadera conectada al fluido para controlar el fluido a través de un controlador PID de lazo integrado. El equipo estándar incluye salida 0 ~ 5 V (opcional 4 ~ 20 mA) y comunicación RS232. Las funciones de selección de gas y los puntos de ajuste se pueden ajustar a través del teclado del panel frontal o la comunicación RS232. El caudal volumétrico, el caudal másico, la presión absoluta y la temperatura se pueden visualizar o registrar a través de la conexión RS232. Al mismo tiempo, se puede llevar a cabo comunicación multipunto con hasta 26 dispositivos en la misma conexión de puerto serie a una distancia de 46 m (150').

Especificación:
Exactitud:±(0.8% de la lectura + 0.2% de la escala completa)
Repetibilidad:±0.2% de escala completa
Relación de rango:100:1
Tiempo de respuesta del control:100 ms
Señal de control de entrada:0 ~ 5 Vdc, RS232
señal de salida:0 ~ 5 Vdc, RS232
Entrada/salida opcional:4 ~ 20 mA, 0 ~ 10 Vdc
Temperatura de funcionamiento:10 ~ 50°C (14 ~ 50.00°C)
Cero desplazamiento:0.02% de escala completa/°C
Desplazamiento de rango:0.02% de escala completa/°C
Rango de humedad:0 ~ 100% HR, sin condensación
Caudal adicional:2.4% de escala completa
Material Mojado:acero inoxidable 303 y 302, fluoroelastómero, silicona RTV (caucho), nailon reforzado con vidrio, aluminio, cobre, acero inoxidable 410, silicona, vidrio; >250 SLM: acero inoxidable 416 y níquel reemplazan al cobre
mayor presión
Controladores de Flujo Másico:145 psig
Usar Modo de Volumen:Modo de volumen de uso: Cerca de la atmósfera, 15 psig máximo recomendado.
Los medidores y controladores de flujo volumétrico no garantizan la precisión de los caudales másicos fuera del rango de flujo nominal del medidor de flujo. Estos valores se aplican únicamente a condiciones cercanas a la presión atmosférica. La presión máxima de funcionamiento recomendada es 15 psig
Presión diferencial mínima nominal:5 SLM y menos: 5 psid; 10 ~ 250 SLM: 15 psid; 500 SLM: 5 psid; 1500 SLM: 10 psid
Corriente de suministro:20 SLM y por debajo de 0.250 A; 50 SLM y por encima de 0.75 A (normal)
Voltaje:12 a 30 Vdc para dispositivos de 20 SLM y menores; 24 a 30 Vdc para dispositivos de 50 SLM y mayores
Conexiones eléctricas:mini DIN circular de 8 pines
