El Fabricante Suministra Actuadores Eléctricos Inteligentes con Pantalla LCD y Botones de Operación para Control Inteligente y Automatización

Yangzhou Bell Valve Control Co., Ltd. se especializa en la producción deActuador eléctrico Siemens，Actuador eléctrico Rotork，Actuador eléctrico PS alemán，Actuador eléctrico pequeño de precisión，Actuador eléctrico serie LQ，Actuador eléctrico lineal DKZ，Actuador eléctrico de carrera angular DKJ，Actuador eléctrico de giro parcial DQW，Actuador eléctrico multivuelta DZW，Actuador eléctrico electrónico serie 3810，Controlador de válvula eléctrica，válvula de compuerta eléctrica，válvula de parada eléctrica，válvula de mariposa eléctrica，válvula eléctrica，válvula reguladora eléctrica，Controlador de el volumen，La válvula electromagnética，válvula de cierre，Válvula de descarga, ampliamente utilizado en proyectos de la industria de automatización como energía eléctrica, acerías, petróleo, metalurgia, industria química, edificios, suministro de agua y drenaje, etc.

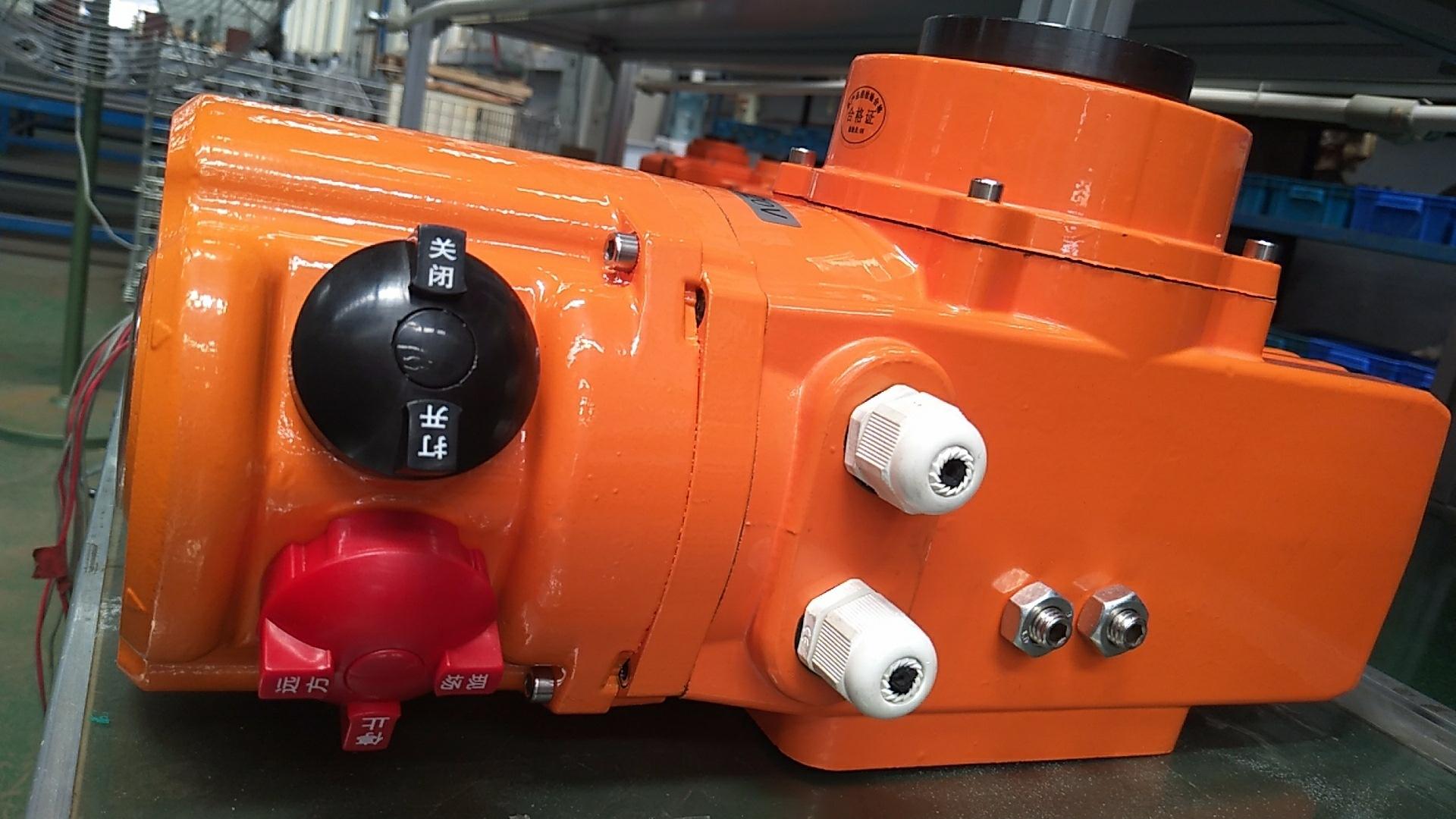

Actuador eléctrico inteligente con pantalla LCD y botones de operaciónEstá fabricado absorbiendo y aplicando completamente tecnología avanzada extranjera, la estructura interna está ensamblada principalmente con materiales importados, y toda la carcasa de la máquina está hecha de fundición a presión de aleación de aluminio. Tiene muchas funciones superiores como cableado simple, rendimiento estable, bajo consumo de energía, apariencia hermosa, peso ligero, tamaño pequeño, fácil mantenimiento, instalación sencilla, funciones manuales y eléctricas.
Puede ser adecuado para fuentes de alimentación externas como AC24V, AC110V, AC220V, AC380V, DC24V, DC220V, etc.
El tiempo de conmutación de salida se puede seleccionar entre 5S, 15S, 30S y 60S.
La serie A de productos integrados ajustables inteligentes son particularmente destacados entre ellos. Los módulos de ajuste digital, ajuste digital y control de toda la máquina están altamente integrados en el actuador. Es una máquina multifuncional que puede recibir señales estándar de 4~20mADC, 1~5V, 0~10V emitidas por computadoras o instrumentos. No requiere un posicionador externo ni ningún módulo, y puede controlar cualquier flujo y posicionamiento de válvulas y medios a través de cantidades analógicas de computadora.
Los actuadores eléctricos de válvula pequeña de precisión BR se utilizan ampliamente en ingeniería de sistemas de automatización como edificios, petróleo, industria química, electricidad, energía, materiales de construcción, tratamiento de agua, barcos, fabricación de papel y fundición.
Manual de Usuario Módulo de Control ECM-2C
El módulo de control ECM-2C utiliza energía CA monofásica de 220 V como fuente de alimentación, recibe señales CC de 4-20 mA del sistema PLC, DCS u otros operadores, controla el actuador para realizar acciones de conmutación y construye un actuador eléctrico totalmente electrónico. 1. Características técnicas principales
Rango de voltaje de entrada: AC180V-245V
El módulo de control tiene una función de freno, lo que mejora en gran medida la precisión de posicionamiento de la válvula.
Las señales de entrada/salida están todas fotoeléctricamente aisladas (pueden soportar una tensión de sobretensión de 2000 V) Resistencia de carga de la señal de retroalimentación de posición 4-20 mA, 50Ω-700Ω, precisión: 0.5% Tecnología de ajuste de tres potenciómetros Usando retroalimentación de 4-20 mA se puede ajustar una vez, simplificando enormemente el proceso de ajuste
Si se pierde la señal de entrada, el actuador hará que la válvula permanezca en su lugar, se mueva a la posición totalmente abierta o se mueva a la posición totalmente cerrada según el código de marcación preseleccionado por el usuario en el módulo.
Rango de temperatura de funcionamiento: -30℃~+55℃

dos,Actuador eléctrico inteligente con pantalla LCD y botones de operaciónInstrucciones:
1. Selección de línea y marcación
El módulo ECM-2C está conectado al actuador como se muestra en la figura de abajo. La resistencia del potenciómetro de posición debe ser ≥1KΩ
Use un multímetro para revisar los terminales del motor en el módulo para asegurarse de que no haya cortocircuitos.
Después de verificar las conexiones anteriores, conecte la línea de alimentación de 220V. 2. Depuración Primero, use el volante en el actuador para mover el actuador a la posición media de la carrera completa.
En ausencia de corriente de control (y pérdida de señal), gire el interruptor selector de acción por pérdida de señal a la posición "abierto", conecte la fuente de alimentación AC200V y se encienden la luz indicadora de alimentación y la luz indicadora de pérdida de señal. El actuador debería moverse en la dirección de apertura: gire el interruptor selector de acción por pérdida de señal a la posición "cerrado", y el actuador debería moverse en la dirección de cierre: gire el interruptor selector de acción por pérdida de señal a la posición "parar", y el actuador debería dejar de moverse: si el actuador se mueve en la dirección opuesta, el cableado de "motor abierto" y "motor apagado" debería intercambiarse. Depuración de la corriente de retroalimentación de la posición de la válvula, mueva el actuador a la posición cerrada, ajuste el potenciómetro de "ajuste cero" para hacer que la diferencia de voltaje entre los dos extremos del punto de prueba sea cero, y luego ajuste el potenciómetro de "extremo inferior" para hacer que la señal de salida sea de 4 mA; mueva el actuador a la posición abierta, y ajuste el potenciómetro de "" para hacer que la señal de salida sea de 20 mA. El ajuste anterior se puede completar solo una vez (los potenciómetros de "ajuste cero", "extremo inferior" y "" giran todos en el sentido de las agujas del reloj para aumentar y en sentido contrario para disminuir). Nota: Cuando la posición de la válvula cambia de cerrada a abierta, el valor de voltaje del cabezal del eje central del potenciómetro de posición de la válvula a tierra GND debería cambiar de pequeño a grande.
Para asegurar la precisión de posicionamiento del actuador en el control automático, se debe ajustar el rango de sensibilidad. Un rango de sensibilidad pequeño tiene alta precisión de posicionamiento, pero es fácil que produzca oscilación. Un rango de sensibilidad grande no es fácil que produzca oscilación, pero la precisión de posicionamiento es pobre. Ajustar el potenciómetro de "sensibilidad" puede ser un compromiso entre los dos, de modo que no haya oscilación es el mejor valor de ajuste.
Nota: 1. El potenciómetro de sensibilidad es un potenciómetro de una sola vuelta de 270°. No lo gire con fuerza después de que esté en su lugar, de lo contrario el potenciómetro se dañará.
2 Ajuste de cero, extremo inferior, potenciómetro, potenciómetro multivuelta de precisión uniforme (puede girar alrededor de 25 vueltas).
