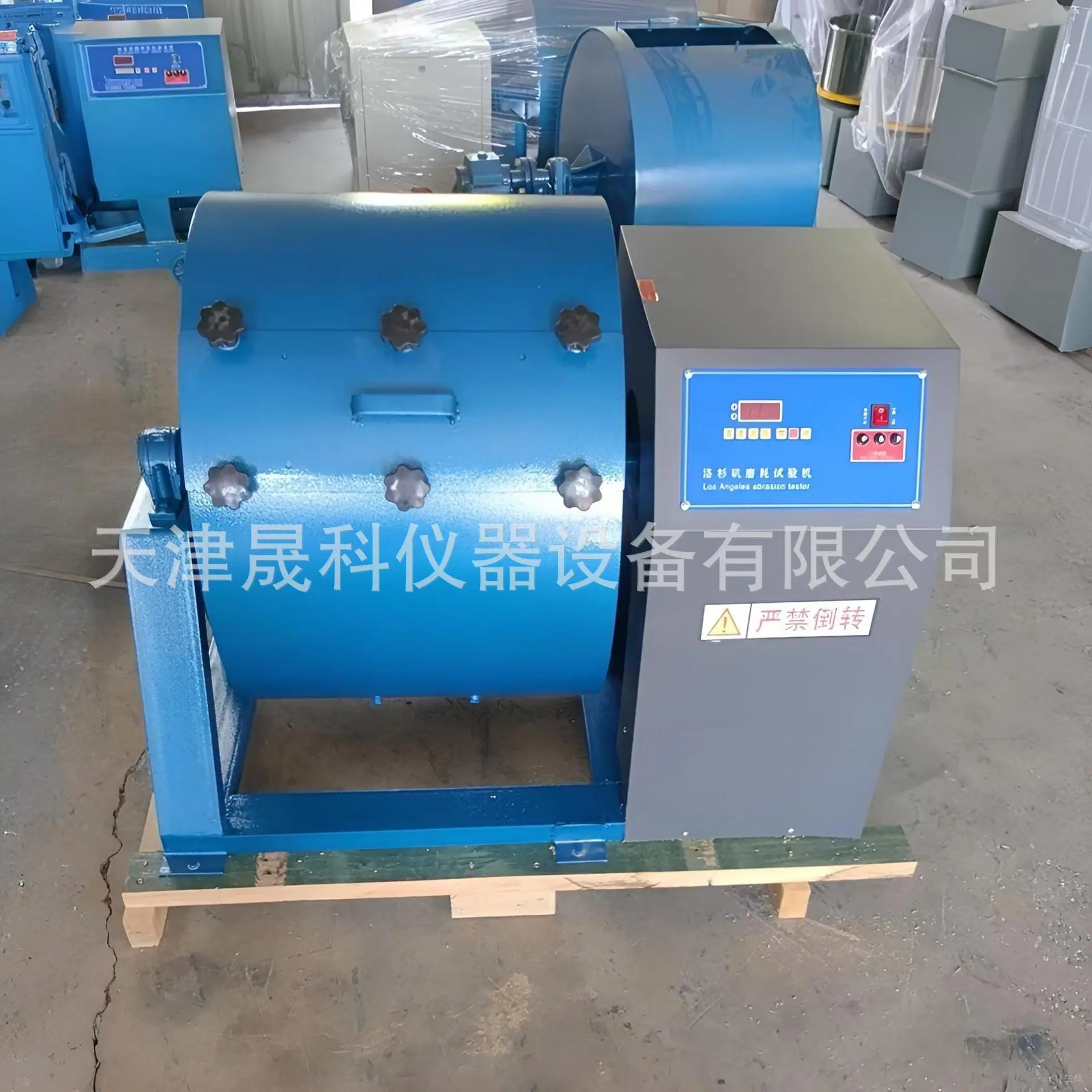

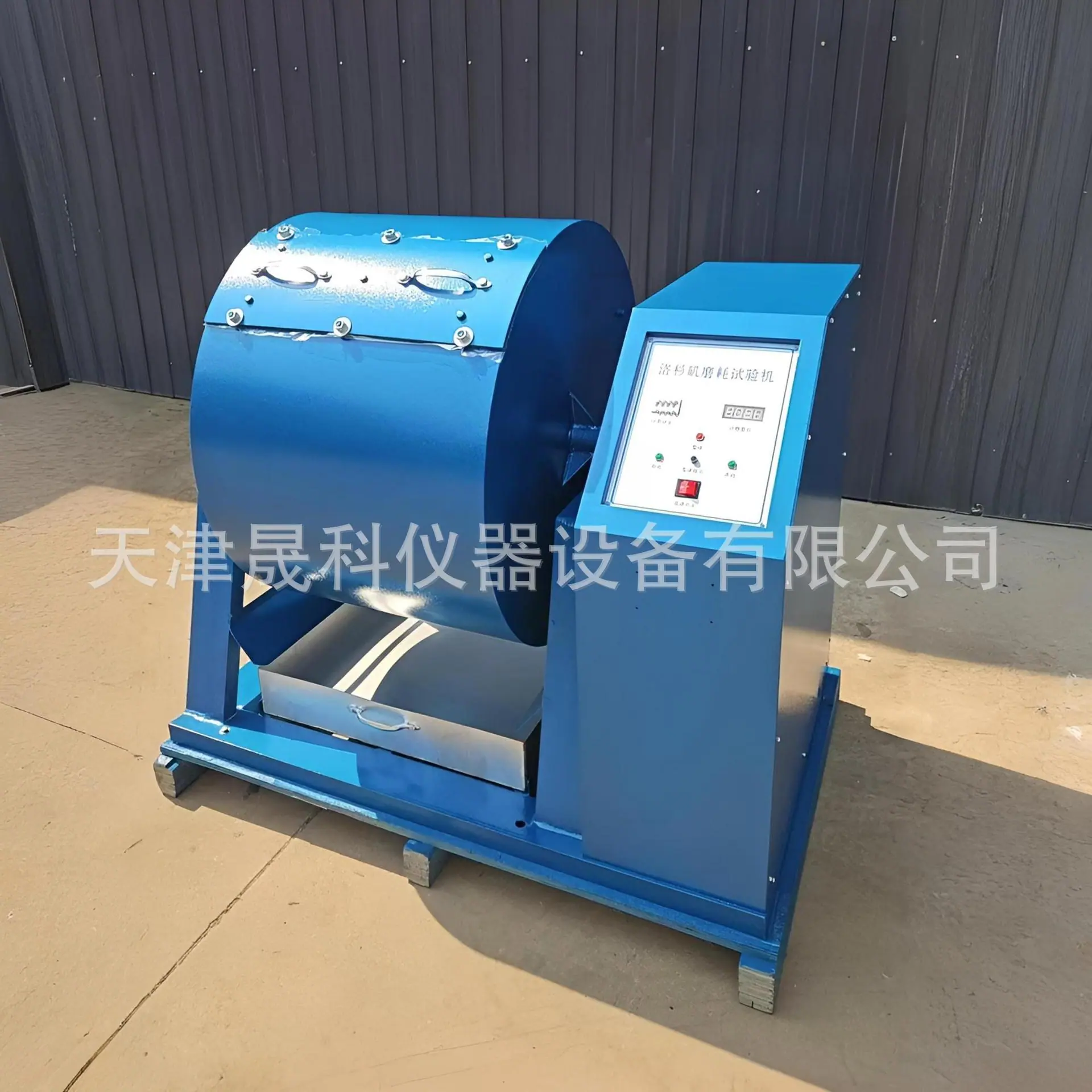

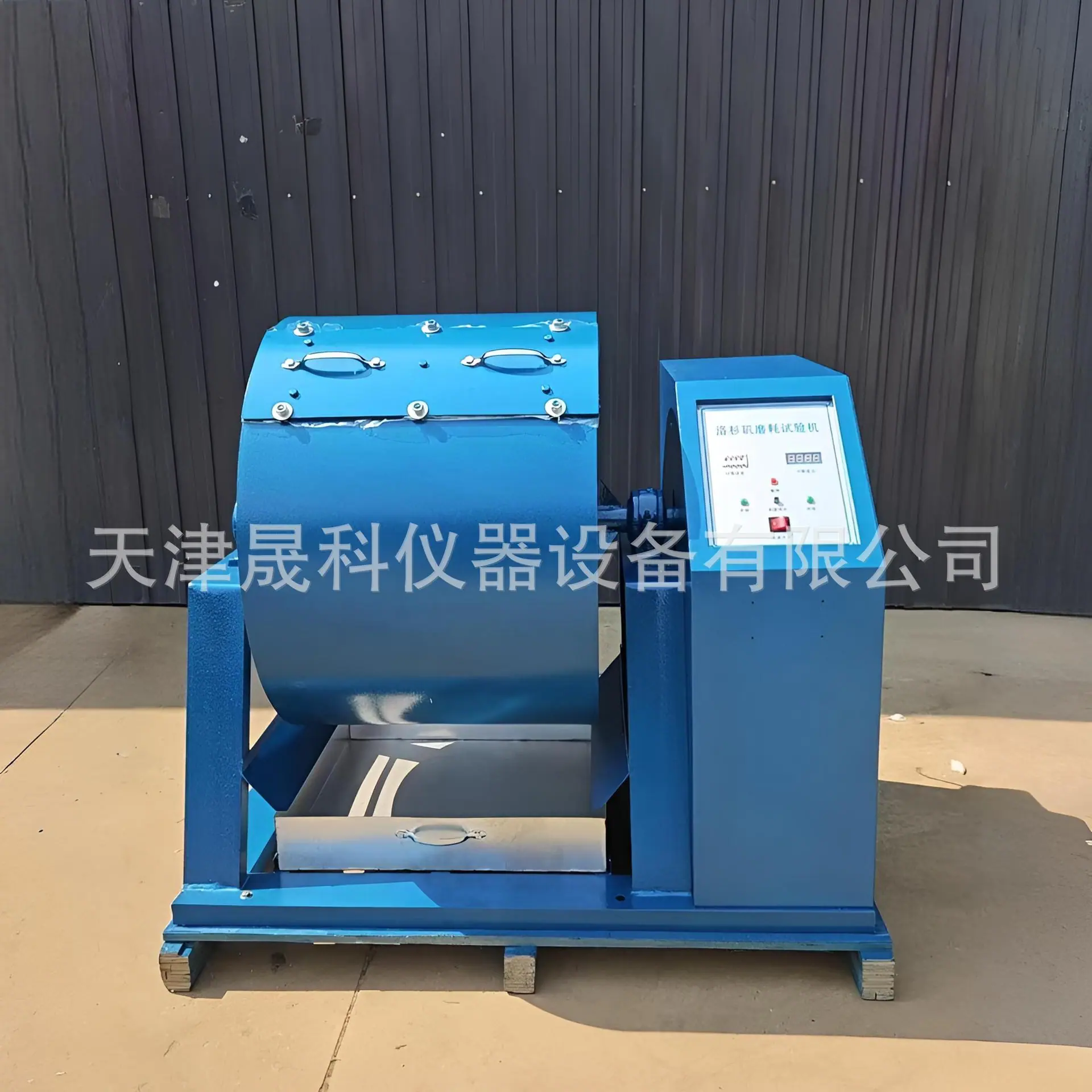

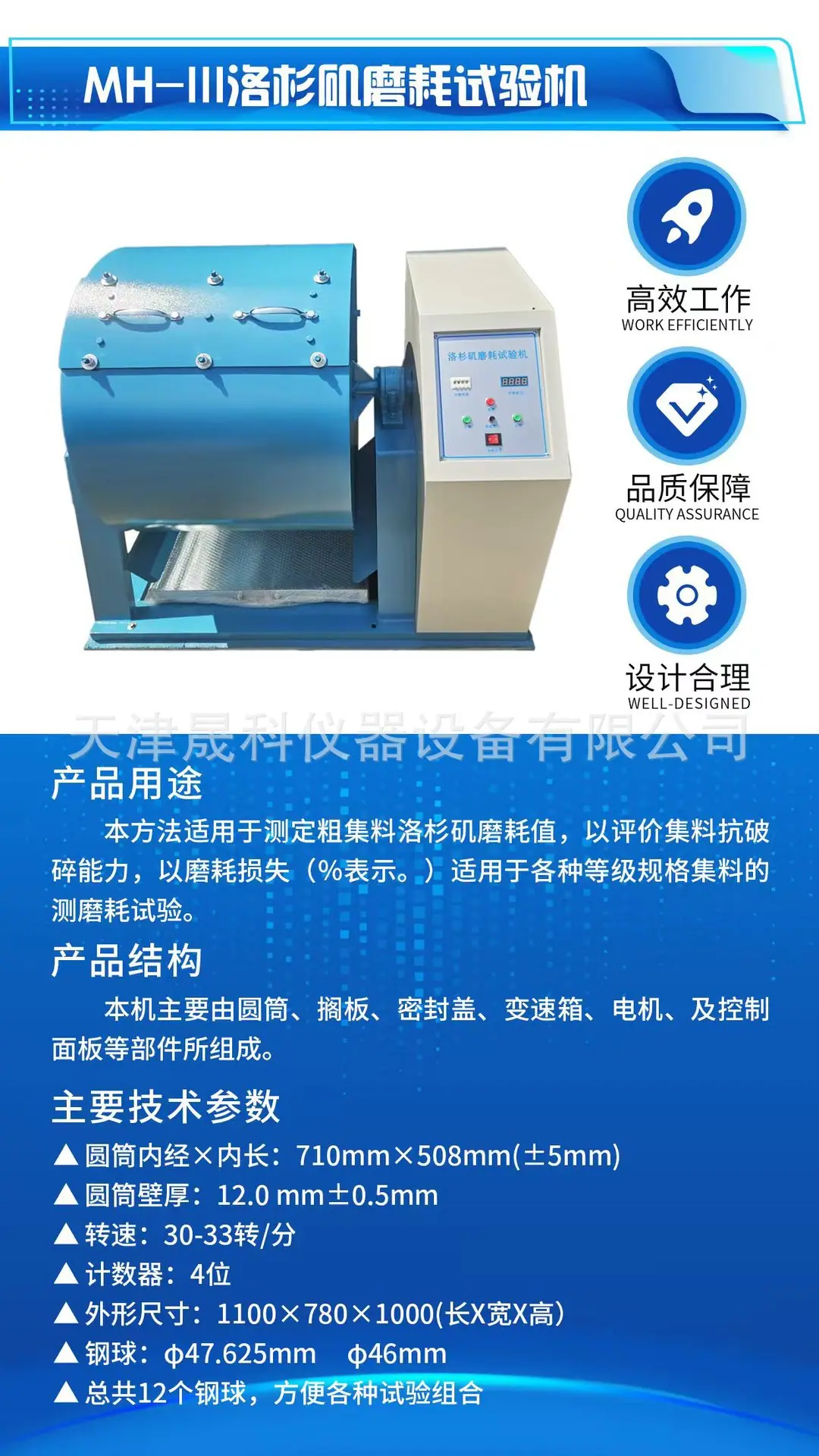

JTG E-20-2024 Los Ángeles Máquina de Prueba de Abrasión Pantalla Digital Automática Máquina de Prueba de Abrasión Suministro de Fábrica



La prueba de abrasión de Los Ángeles utiliza agregado grueso de granulometría y cantidad especificadas, y añade un número y masa especificados de bolas de acero a la máquina de abrasión. Después de un cierto número de rotaciones, la muestra se desgasta debido a los efectos combinados de fricción, impacto y cizalladura entre sí misma y las bolas de acero. La pérdida de masa se mide como la tasa de desgaste.

Para el agregado de concreto de cemento, los materiales se prepararán y cribarán según la composición granulométrica especificada en la Tabla 4-1, y la cantidad y calidad de las bolas de acero se determinarán según esta regulación. Cuando el material real sea inconsistente con esta tabla, se puede seleccionar la categoría granulométrica más cercana de la Tabla 4-2, se pueden determinar las condiciones de prueba correspondientes y los materiales y las bolas de acero se pueden preparar y seleccionar según las regulaciones.

Depuración e instalación

1. Antes de comenzar, primero verifique si hay algún raspado entre la parte giratoria y el cañón, y haga los ajustes a tiempo.

2. La caja reductora debe llenarse con aceite de motor antes de usarla, y el tornillo sinfín de descarga y el cojinete deslizante deben llenarse con aceite de motor.

3. Limpiar el tinte en el cañón.

4. Bloquee el dispositivo limitador del cilindro antes de arrancar, y luego arranque.

5. Si se descubre que la dirección de funcionamiento no cumple con los requisitos después de arrancar, se debe cortar el suministro de energía, intercambiar las posiciones de dos cables de fase cualesquiera del conductor y luego reiniciar.

6. Ajuste el tiempo del relé de tiempo según el tiempo de desgaste, y preste atención a ajustarlo cuando la energía esté apagada.

7. Presione el botón de inicio.

8. El vehículo se detendrá automáticamente después de alcanzar el tiempo establecido.

9. Al descargar, detenga primero la máquina, luego afloje la manija limitadora de posición del barril y luego gire el volante. El tornillo sin fin hará girar el barril hasta una posición conveniente para la descarga. Detenga la rotación y luego arranque la máquina para que el eje principal funcione y descargue el material. Hasta que se descargue el material, deténgase y luego gire el volante para restablecer el barril.

10. Limpie el barril. Vierta agua en el barril y haga funcionar el husillo para enjuagar el barril y la pala, o use arena para limpiarlos.

Inspección antes de usar

1. El instrumento debe instalarse sobre una plataforma nivelada con suficiente capacidad de soporte (la estructura de la plataforma es una estructura de hormigón cemento), y la distancia entre la superficie posterior del instrumento y la pared debe ser de no menos de 5~10 cm.

2. Antes de la prueba, debe verificar si el circuito está intacto y girar manualmente el tambor para ver si funciona normalmente (en la dirección de la flecha en el tambor), y ajustar el contador a cero.

Instrucciones
1. Antes de la prueba de funcionamiento, debe verificar si el circuito está intacto (la potencia de entrada debe ser trifásica), presionar la tecla de avance lento y verificar si el tambor gira normalmente (presione la dirección de la flecha en el tambor. Si la dirección de rotación es opuesta, intercambie los cables vivos bifásicos en la entrada de 380V para cambiarla). Al mismo tiempo, borre la pantalla de visualización LED y ajuste el interruptor giratorio preestablecido al número de prueba, presione la tecla de inicio para comenzar a trabajar. Si hay circunstancias especiales, presione la tecla "Pausa" para detener la máquina. Una vez eliminada la falla, presione la tecla "Inicio" nuevamente para reanudar la máquina.
2. Coloque la piedra triturada y la bola de acero que se va a probar en el cilindro, selle la tapa, apriete los tornillos, encienda el instrumento y gírelo durante 500 o 1000 revoluciones antes de que se detenga automáticamente. En este momento, el puerto de descarga está en la posición central superior, lo cual es conveniente para abrir la tapa de sellado. Después de abrir la tapa, presione la tecla de avance lento para girar el puerto de descarga hacia abajo, suelte la tecla para detener el cilindro de prueba y saque la muestra de prueba.
3. Use un tamiz de orificios redondos de 2 mm de diámetro o un tamiz de orificios cuadrados de 1,7 mm de lado para tamizar las gravillas de la muestra, enjuague la grava que queda en el tamiz con agua, séquela, manténgala constante y pésela con precisión.

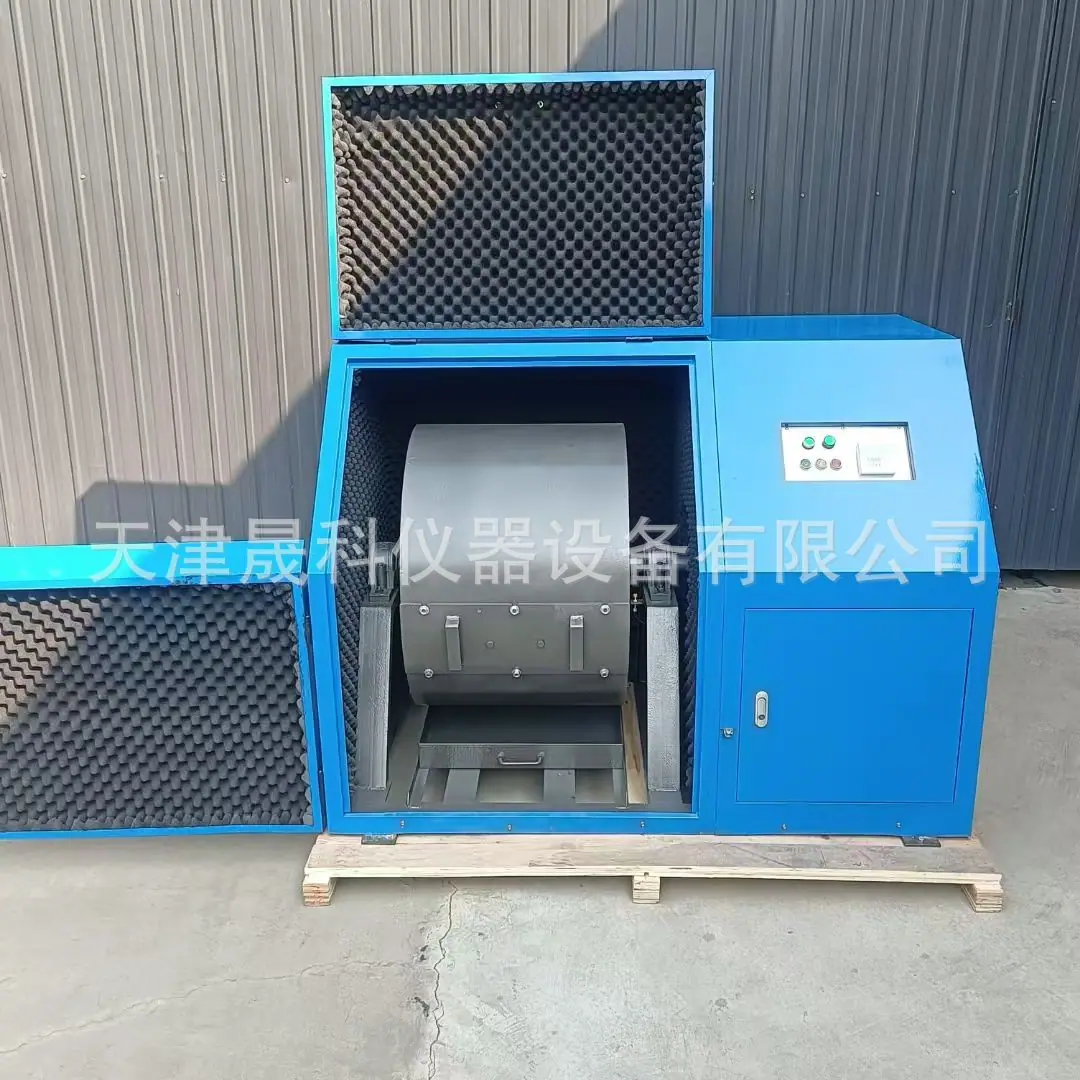

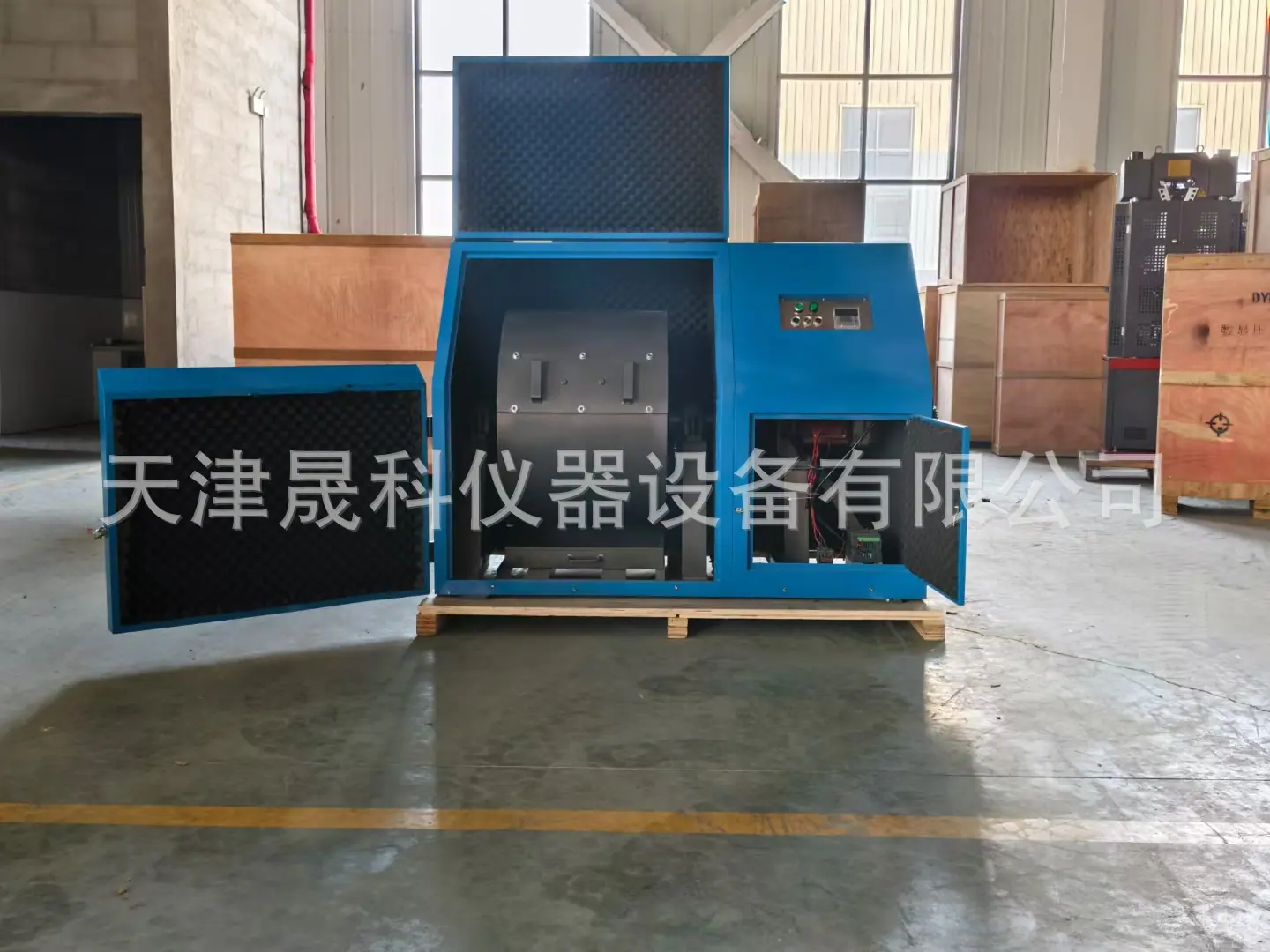

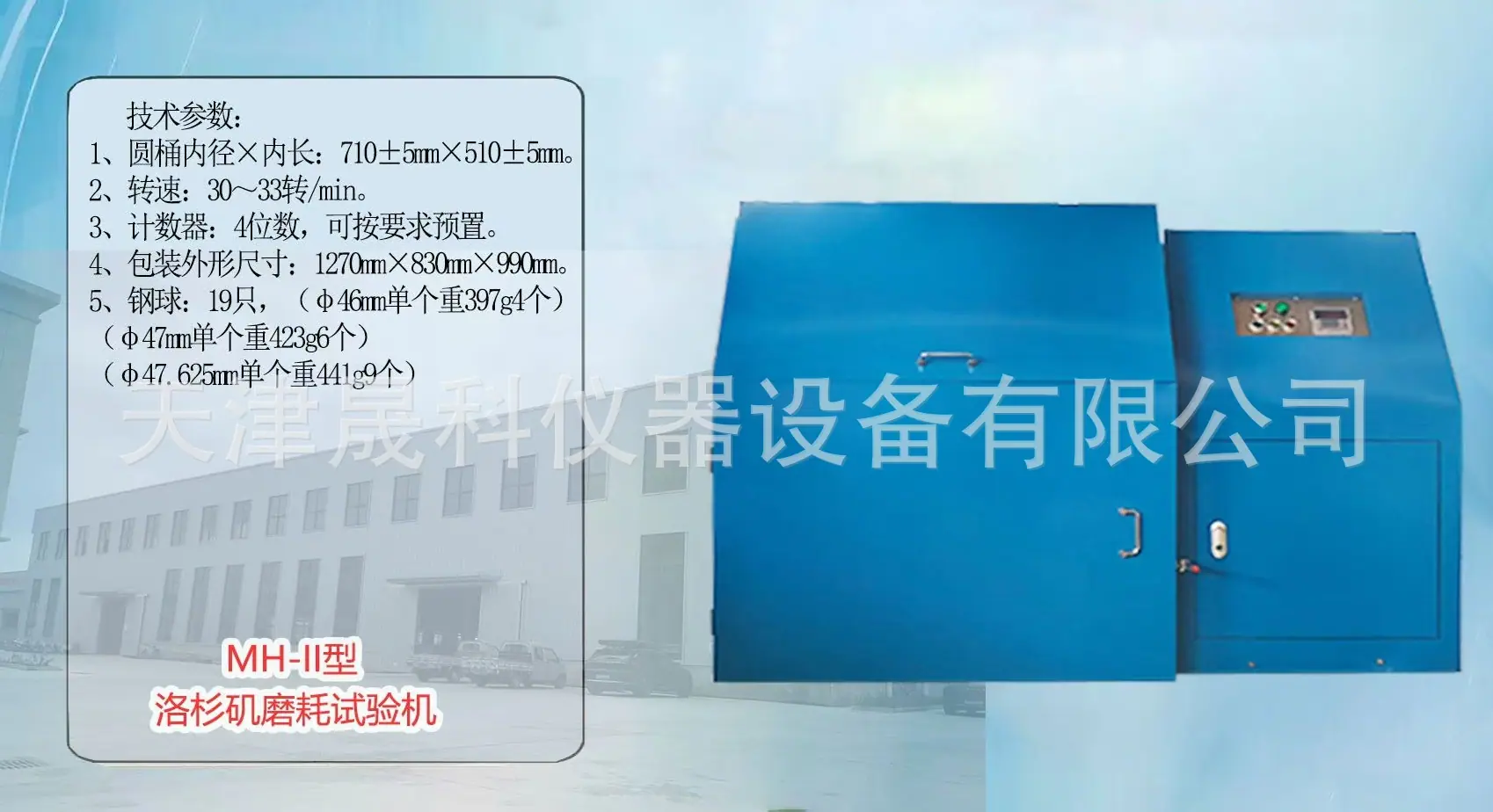

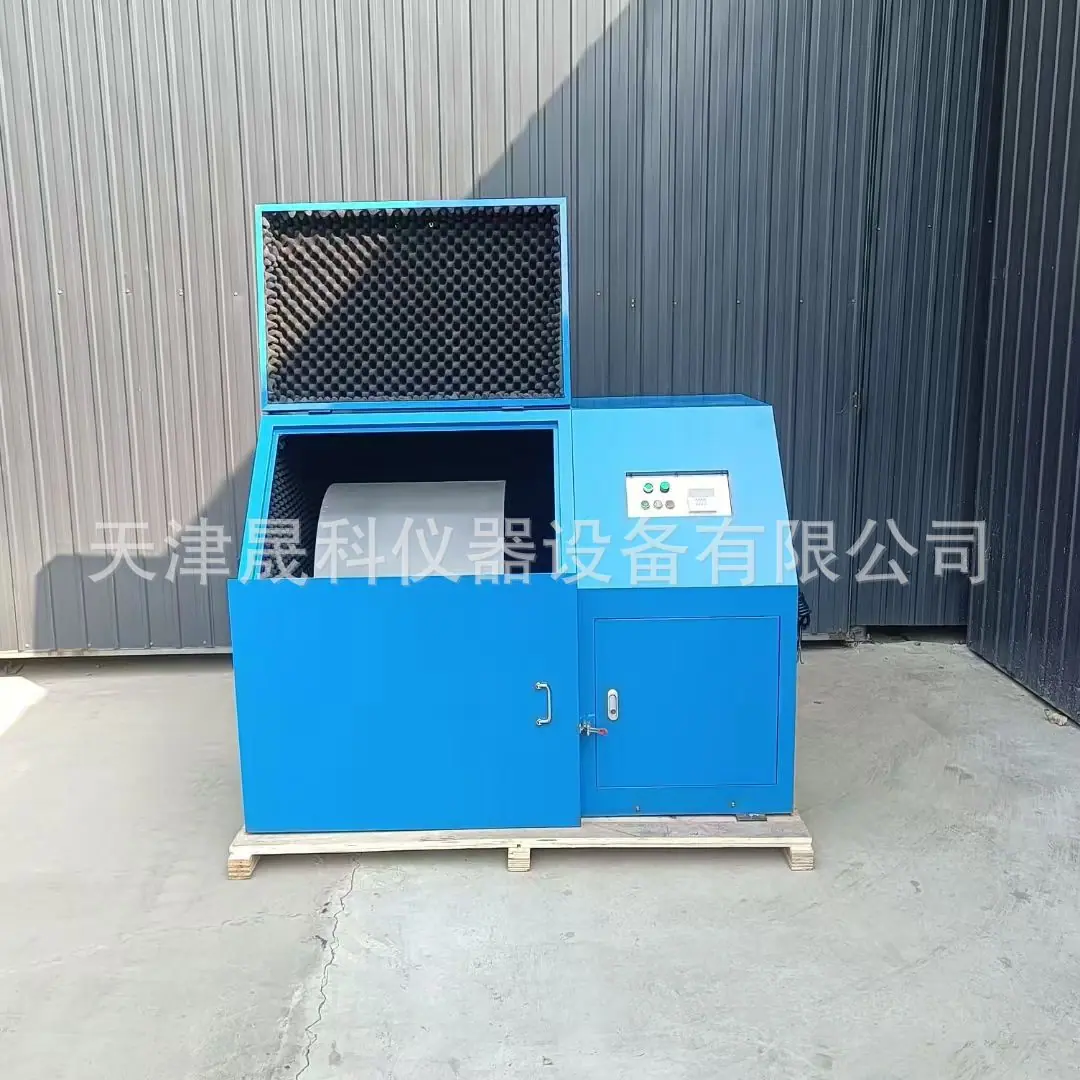

Máquina automática de prueba de abrasión tipo estante con pantalla digital Modelo: MH-II Esta máquina se utiliza principalmente para medir la abrasión de la piedra

Pasos

1. De acuerdo con las características y usos del agregado, seleccione las condiciones de prueba apropiadas según la Tabla 4-1 o la Tabla 4-2.

2. Coloque el agregado de prueba y las bolas de acero en el cilindro, selle la tapa, apriete los tornillos, ajuste los tiempos de rotación del instrumento, ponga en marcha el instrumento y haga que el cilindro gire a una velocidad de 30~33 r/min.

3. Después de que el cilindro gira el número especificado de veces, el instrumento se detiene automáticamente y se saca la muestra.

4. Use un tamiz de orificios redondos de 2 mm de diámetro o un tamiz de orificios cuadrados de 1,7 mm de lado para tamizar las astillas de piedra de la muestra, enjuague con agua las piedras trituradas que queden en el tamiz, séquelas hasta peso constante y pese con precisión la masa.

5. Calcule la pérdida agregada por abrasión de Los Ángeles según la fórmula de cálculo, con una precisión de 0.1%.

Precauciones de uso

1. Cuando la máquina de desgaste está funcionando, debe haber alguien monitoreándola. Esta es una forma eficaz de mejorar la seguridad. Una vez que ocurre un problema, se debe apagar la energía y revisar a tiempo para evitar accidentes.

2. Después de cada uso, debe cortarse la fuente de alimentación dedicada y el instrumento debe mantenerse limpio para prevenir la corrosión.

3. Durante la prueba, la tapa del cilindro debe estar sellada y apretada. De lo contrario, si está floja, la rosca se desgastará, afectando el uso normal del instrumento.

4. Se debe instalar un interruptor de carcasa de hierro en la línea de suministro de energía para la máquina de desgaste, y se debe usar un cable que sea dos veces más grueso que el cable de alimentación como cable de tierra.
