VT800VT700VT900 instrumento de medición de equilibrio dinámico de campo comprobador de equilibrio dinámico portátil inspección de equilibrio dinámico

[Descripción de la factura]

Los precios de esta tienda no incluyen puntos de impuestos; ¡los puntos de impuestos se agregarán al momento de la facturación, consulte con el servicio al cliente para obtener más detalles!

característica principal:

Todos los menús del instrumento de balanceo dinámico están en caracteres chinos, con diálogo humano-computadora y un manejo sencillo. Los resultados de las mediciones son rápidos y el análisis de las pruebas, preciso. La gran pantalla LCD ofrece gráficos claros y fiables. El balanceo dinámico de equipos rotatorios se puede medir en tiempo real in situ, y también se pueden realizar la detección y el análisis de vibraciones. La velocidad, la amplitud y la fase del equipo de visualización digital se obtienen para obtener el peso y la fase necesarios para el balanceo, logrando así un balanceo dinámico completo de la máquina in situ.

ilustrar:
1. Cuando la velocidad del equipo es inferior a 600 rpm, la sensibilidad del sensor de vibración magnetoeléctrico utilizado disminuye y el efecto real se deteriora. Es necesario utilizar un sensor magnetoeléctrico de frecuencia ultrabaja (que es costoso) o un sensor de corrientes parásitas (el circuito del instrumento requiere modificaciones y es difícil de instalar in situ).
2. A partir de este año, el sensor de velocidad se ha sustituido de un sensor fotoeléctrico a un sensor Hall. El sensor Hall ofrece un amplio rango de medición de velocidad, una gran resistencia a las interferencias ambientales externas y es fácil de instalar en obra. Sin embargo, se fija con un pequeño imán y tiene cierto peso. Para usuarios que no pueden soportar peso adicional, se siguen utilizando sensores fotoeléctricos.
3. Para añadir o quitar peso al rotor in situ, el balanceo dinámico in situ solo se puede realizar en rotores o sistemas de eje giratorios abiertos. No se puede realizar balanceo dinámico en ningún rotor o sistema de eje giratorio cerrado, o si no se permite añadir o quitar peso al rotor o al sistema de eje.
4. Existen dos métodos de balanceo dinámico: el método del peso de prueba y el método del coeficiente de influencia. El primer paso en cualquier operación de balanceo dinámico es utilizar el método del peso de prueba, es decir, añadir un peso de prueba a un plano del rotor, el cual debe tener un orificio o un ojo roscado. Cualquier plano sin orificio u ojo roscado, o el usuario que no permita añadir el peso de prueba, no podrá realizar operaciones de balanceo dinámico.
5. Existen muchas razones para la alta vibración de la máquina. Solo cuando la vibración principal del equipo se debe al desequilibrio del rotor, se puede utilizar el instrumento de balanceo dinámico para obtener el efecto óptimo. La vibración causada por el balanceo dinámico se manifiesta como: la misma amplitud de frecuencia representa una gran proporción de la amplitud total.
6. El índice de tasa de desequilibrio de eliminación única se realiza en una máquina de prueba de equilibrio dinámico, que depende de la precisión de instalación del equipo rotatorio y del entorno externo.

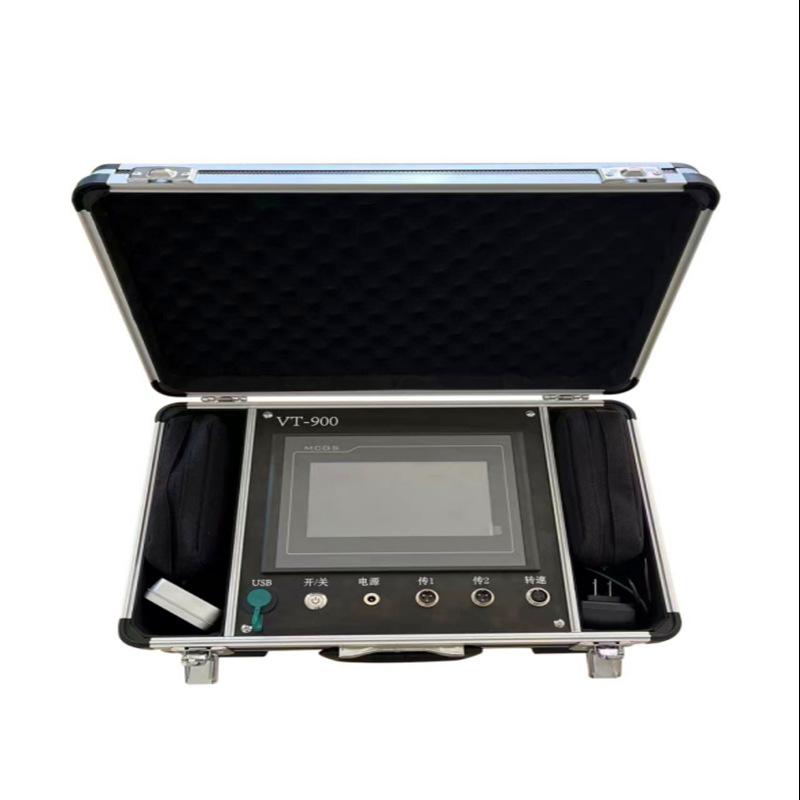

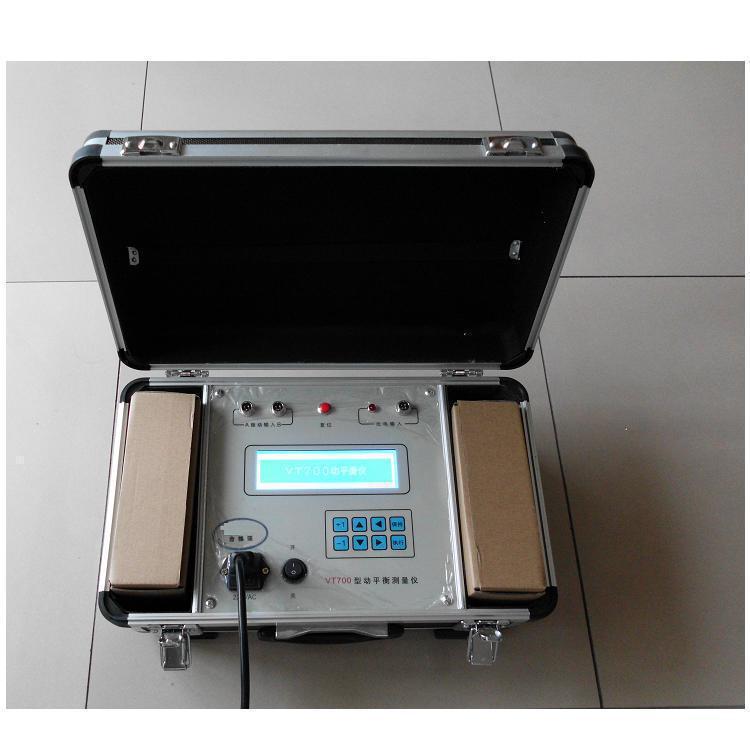

7. Instrumento de equilibrio dinámico VT700 yVT900La diferencia entre los instrumentos de equilibrio dinámico, visualización en pantalla del VT700 en chino,VT900La pantalla se muestra en inglés. La pantalla LCD retroiluminada del VT700 muestra texto e imágenes con mayor claridad que la del VT900, lo que facilita su uso para el personal general.VT900Alta precisión.VT900Se puede utilizar tanto con CA como con CC, pero el VT700 solo puede utilizar alimentación de CA.VT900Una imagen muestra los parámetros de ambos lados AB y la otra imagen muestra los parámetros de ambos lados AB del VT700.VT900Tiene la capacidad de calcular el ángulo del contrapeso a izquierda y derecha, y es adecuado para el cálculo del balance dinámico de impulsores. El VT700 puede realizar el balance dinámico en cuerpos rotatorios compuestos con velocidades diferenciales. El rendimiento de selección de frecuencia del VT700 es superior al de...VT900。

indicadores principales:
1. Rango de medición de velocidad: 600 ～ 30000 rpm
2. Rango de medición de vibraciones: Desplazamiento 0,1 ～ 5000 μm (valor de pico a pico)
Velocidad 0,1～2000 mm/s (valor efectivo)
3. Análisis de vibraciones: análisis del espectro FFT (FFT máximo 1024 puntos)
4. Precisión de seguimiento de fase: 0-360 grados <±1 grado
5. Modo de visualización: LCD gráfico de matriz de puntos de 64 × 240, menú en chino
6. Número de superficies de medición de equilibrio dinámico: simple o doble
7. Método de extracción de peso de equilibrio dinámico: método de peso de prueba o método de coeficiente de influencia
8. Equilibrio de uno o dos lados, eliminando una tasa de desequilibrio de más del 85 % de una sola vez
